Gen培训系列资料 例题钢压架结构分折及优化设计 2.建立及分析模型 建立模型并进行分析运算。 1:主菜单选择模型>材料和截面特性>材料：添加 材料号：1：名称：Q235:规范：GB03(S): 数据库：Q235:材料类型：各向同性。 2:主菜单选择模型>材料和截面特性>截面： 添加：添加梁、柱截面尺寸。 3:主菜单选择模型>结构建模助手>框架：利用建模助手建立梁框架 输入：添加x坐标，距离2.5，重复6： 添加y坐标，距离4，重复3： 编辑：Beta角90度，材料选择Q235,截面选择主梁截面，生成框架： 插入：插入点，0,0,0：Alpha,-90。 4:运用选择及拖放操作，将次梁截面赋予模型。 5:主菜单选择模型>单元>扩展：建立框架柱 扩展类型：节点一>线单元： 单元类型：梁单元： 材料：Q235: 截面：柱裁面： 输入复制间距：dz=4.5: 选择生成柱的节点，建立框架柱。 6:主菜单选择模型>单元>建立：建立支撑 单元类型：桁架单元： 材料：Q235: 截面：支撑截面。 7:主菜单选择建筑物数据>复制层数据： 复制次数：5： 距离：3，添加： 6
例题 钢框架结构分析及优化设计 6 2.建立及分析模型 建立模型并进行分析运算。 1： 主菜单选择 模型>材料和截面特性>材料： 添加 材料号：1； 名称：Q235； 规范：GB03(S) ； 数据库：Q235； 材料类型：各向同性。 2： 主菜单选择 模型>材料和截面特性>截面： 添加：添加梁、柱截面尺寸。 3： 主菜单选择 模型>结构建模助手>框架: 利用建模助手建立梁框架 输入：添加x坐标，距离2.5，重复6； 添加y坐标，距离4，重复3； 编辑： Beta角90度，材料选择Q235，截面选择主梁截面，生成框架； 插入：插入点，0，0，0；Alpha，-90。 4： 运用选择及拖放操作，将次梁截面赋予模型。 5： 主菜单选择 模型>单元>扩展：建立框架柱 扩展类型：节点—>线单元； 单元类型 ：梁单元； 材料： Q235； 截面：柱截面； 输入复制间距：dz=-4.5； 选择生成柱的节点，建立框架柱。 6： 主菜单选择 模型>单元>建立：建立支撑 单元类型：桁架单元； 材料：Q235； 截面：支撑截面。 7： 主菜单选择 建筑物数据>复制层数据: 复制次数：5； 距离：3，添加；

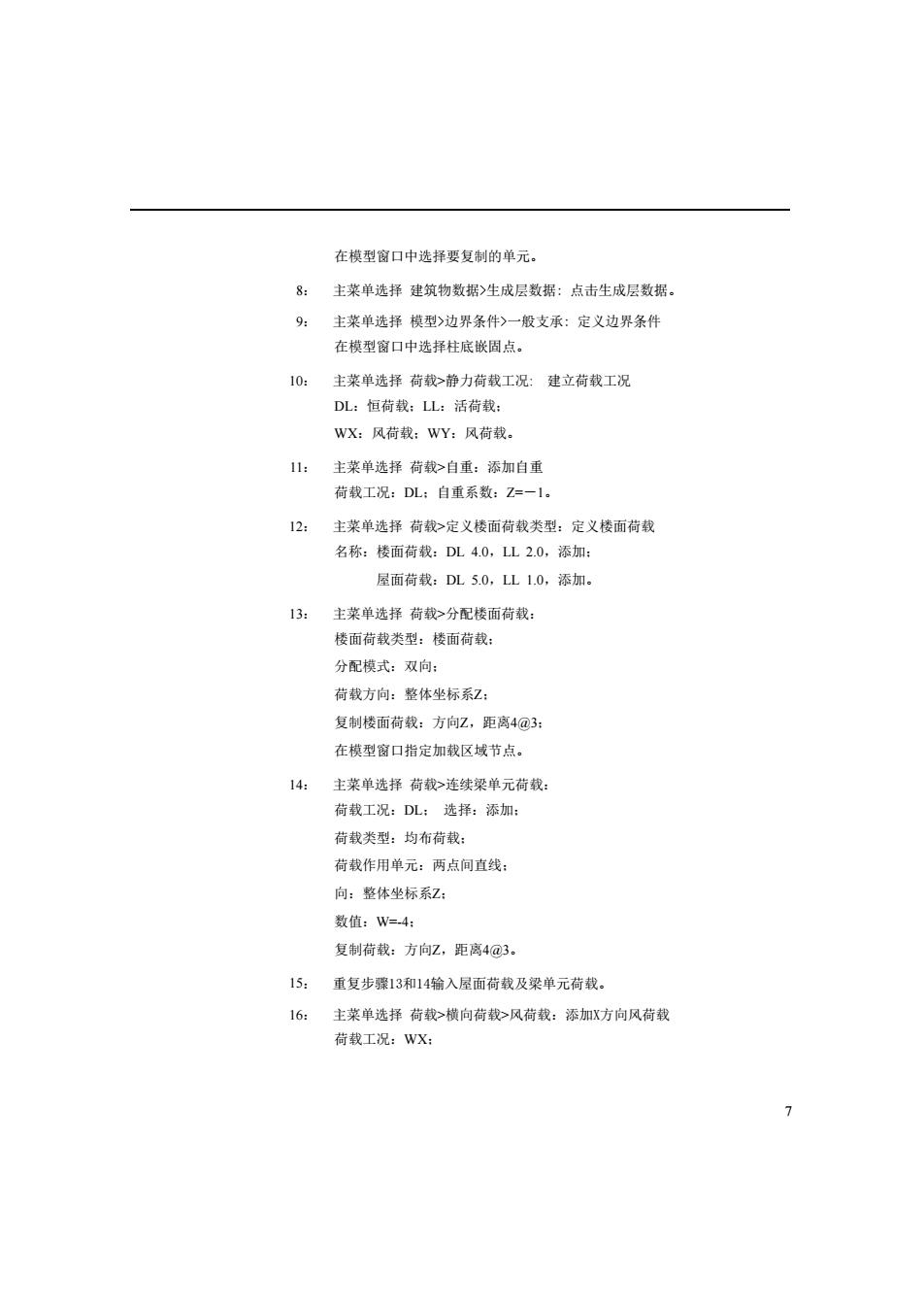

在模型窗口中选择要复制的单元。 8:主菜单选择建筑物数据>生成层数据：点击生成层数据。 9:主菜单选择模型>边界条件>一般支承：定义边界条件 在模型窗口中选择柱底嵌固点。 10:主菜单选择荷载>静力荷载工况：建立荷载工况 DL:恒荷载：LL:活荷载： WX:风荷载：WY:风荷载。 11:主菜单选择荷载>自重：添加自重 荷载工况：DL:自重系数：Z=一I。 12:主菜单选择荷载>定义楼面荷载类型：定义楼面荷载 名称：楼面荷载：DL4.0,LL2.0,添加： 屋面荷载：DL5.0,LL1.0,添加。 13:主菜单选择荷载>分配楼面荷载： 楼面荷载类型：楼面荷载： 分配模式：双向： 荷载方向：整体坐标系Z: 复制楼面荷载：方向Z,距离4@3： 在模型窗口指定加载区域节点。 14:主菜单选择荷载>连续梁单元荷载： 荷载工况：DL:选择：添加： 荷载类型：均布荷载： 荷载作用单元：两点间直线： 向：整体坐标系Z: 数值：W=.4: 复制荷载：方向Z,距离4@3。 15:重复步骤13和14输入屋面荷载及梁单元荷载。 16:主菜单选择荷载>横向荷载风荷载：添加X方向风荷载 荷载工况：WX: 7
7 在模型窗口中选择要复制的单元。 8： 主菜单选择 建筑物数据>生成层数据: 点击生成层数据。 9： 主菜单选择 模型>边界条件>一般支承: 定义边界条件 在模型窗口中选择柱底嵌固点。 10： 主菜单选择 荷载>静力荷载工况: 建立荷载工况 DL：恒荷载；LL：活荷载； WX：风荷载；WY：风荷载。 11： 主菜单选择 荷载>自重：添加自重 荷载工况：DL；自重系数：Z=－1。 12： 主菜单选择 荷载>定义楼面荷载类型：定义楼面荷载 名称：楼面荷载：DL 4.0，LL 2.0，添加； 屋面荷载：DL 5.0，LL 1.0，添加。 13： 主菜单选择 荷载>分配楼面荷载： 楼面荷载类型：楼面荷载； 分配模式：双向； 荷载方向：整体坐标系Z； 复制楼面荷载：方向Z，距离4@3； 在模型窗口指定加载区域节点。 14： 主菜单选择 荷载>连续梁单元荷载： 荷载工况：DL； 选择：添加； 荷载类型：均布荷载； 荷载作用单元：两点间直线； 向：整体坐标系Z； 数值：W=-4； 复制荷载：方向Z，距离4@3。 15： 重复步骤13和14输入屋面荷载及梁单元荷载。 16： 主菜单选择 荷载>横向荷载>风荷载：添加X方向风荷载 荷载工况：WX；
