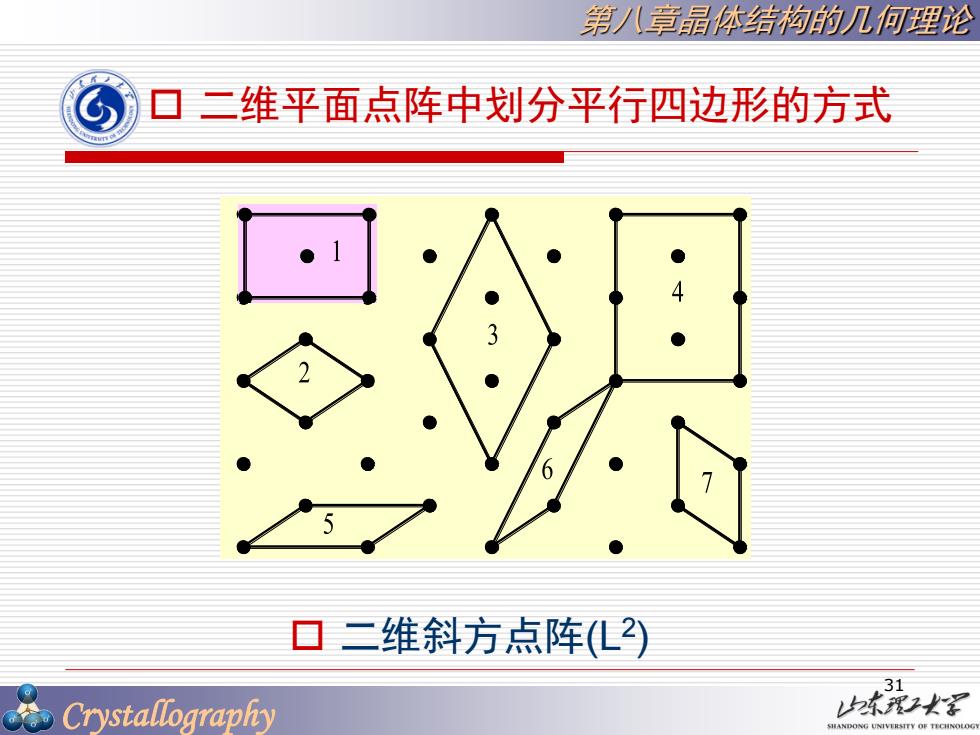

第/八章晶体结枸的几何理论 ▣二维平面点阵中划分平行四边形的方式 ▣二维斜方点阵(L) 31 Crystallography 本露尖军
Crystallography 第八章晶体结构的几何理论 二维斜方点阵(L2 ) 二维平面点阵中划分平行四边形的方式 31
第/八章晶体结构的几何理论 2)单位平行六面体 口把在二维平面点阵中划分平行四边形的 思路用于三维空间点阵，既可划分出单 位平行六面体。 目 在空间格子中，按划分原则选定的平行 六面体，称为单位平行六面体。 32 Crystallography 本露2火军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第八章晶体结构的几何理论 把在二维平面点阵中划分平行四边形的 思路用于三维空间点阵，既可划分出单 位平行六面体。 在空间格子中，按划分原则选定的平行 六面体，称为单位平行六面体。 2) 单位平行六面体 32

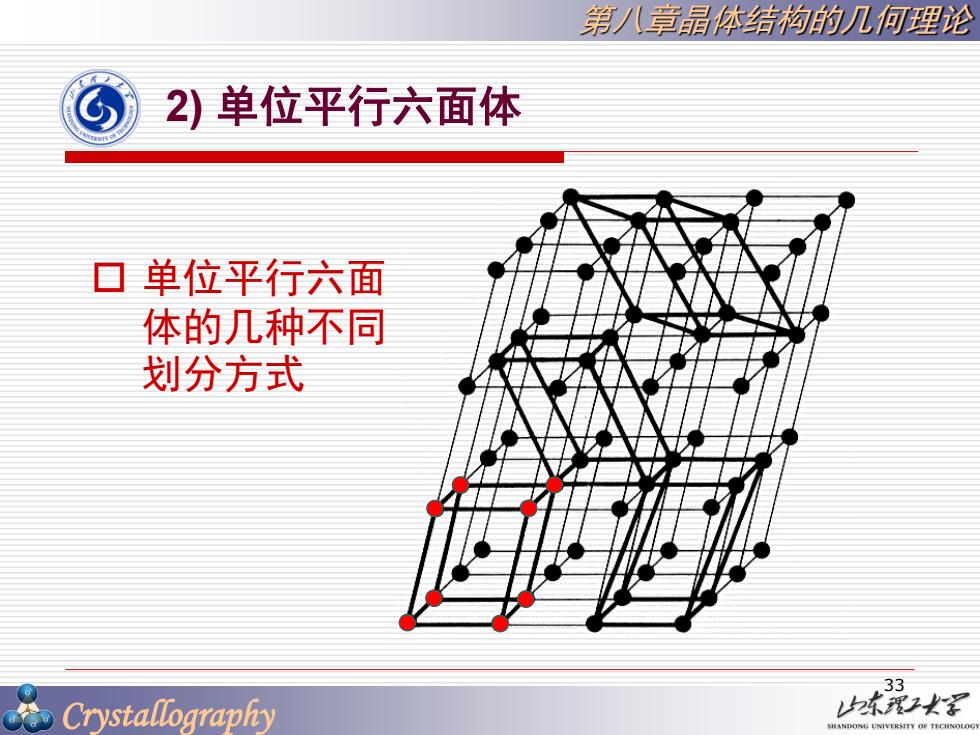

第/八章晶体结枸的几何理论 2)单位平行六面体 ▣单位平行六面 体的几种不同 划分方式 33 Crystallography 2本露头
Crystallography 第八章晶体结构的几何理论 2) 单位平行六面体 单位平行六面 体的几种不同 划分方式 33

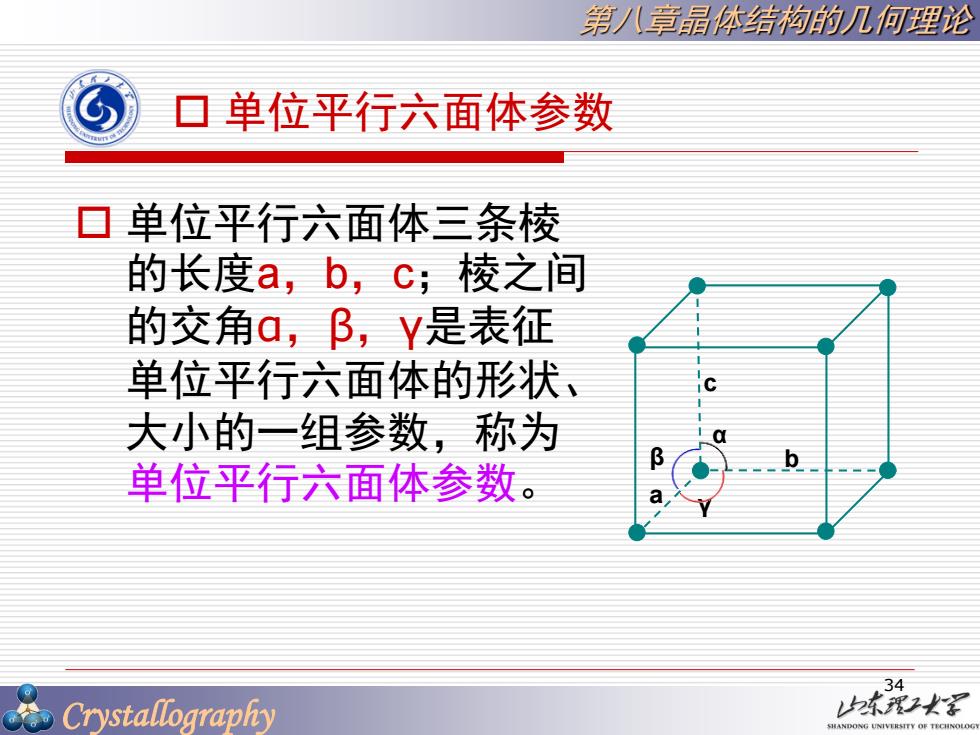

第/八章晶体结构的几何理论 ▣单位平行六面体参数 目 单位平行六面体三条棱 的长度a,b,c;棱之间 的交角a,β，Y是表征 单位平行六面体的形状、 大小的一组参数，称为 单位平行六面体参数。 a 34 Crystallography 2本理2火深 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第八章晶体结构的几何理论 单位平行六面体三条棱 的长度a，b，c；棱之间 的交角α，β，γ是表征 单位平行六面体的形状、 大小的一组参数，称为 单位平行六面体参数。 单位平行六面体参数 c a b α γ β 34
第/八章晶体结枸的几何理论 2)单位平行六面体 ▣对单位平行六面体的描述 包括形状、大小和结点的 分布。 ▣不同晶系晶体结构的对称 特点不同，单位平行六面 体的形状也不同。 35 Crystallography 本我☑火军
Crystallography 第八章晶体结构的几何理论 对单位平行六面体的描述 包括形状、大小和结点的 分布。 不同晶系晶体结构的对称 特点不同，单位平行六面 体的形状也不同。 2) 单位平行六面体 c a b α γ β 35
