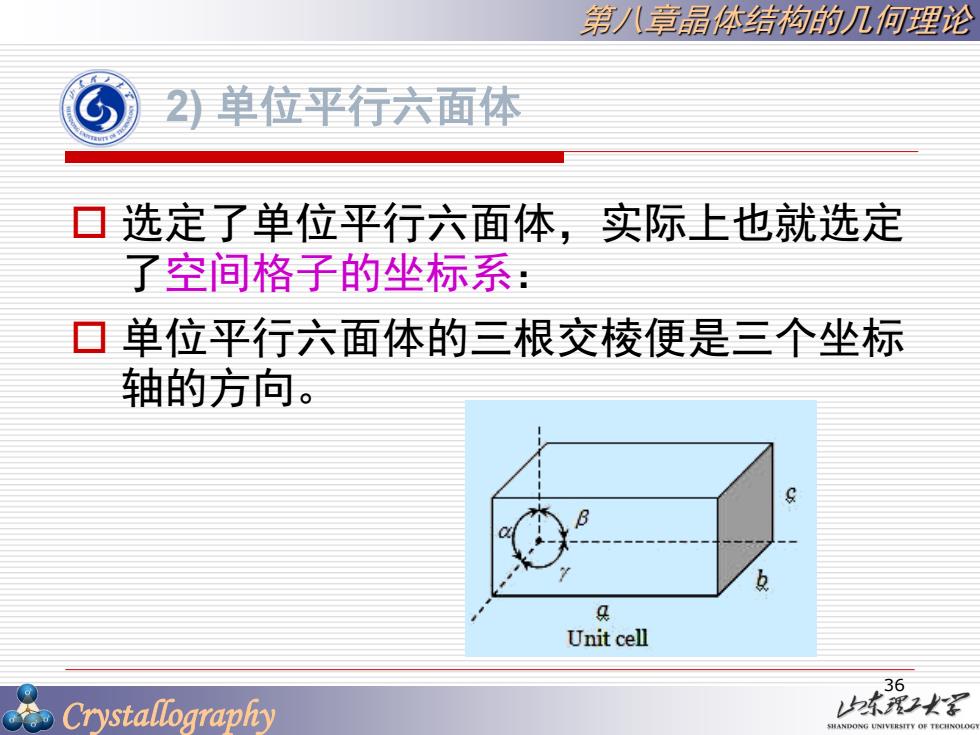

第/八章晶体结构的几何理论 G 2)单位平行六面体 口选定了单位平行六面体，实际上也就选定 了空间格子的坐标系： 口单位平行六面体的三根交棱便是三个坐标 轴的方向。 a Unit cell 36 Crystallography 味理2军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第八章晶体结构的几何理论 选定了单位平行六面体，实际上也就选定 了空间格子的坐标系： 单位平行六面体的三根交棱便是三个坐标 轴的方向。 2) 单位平行六面体 36

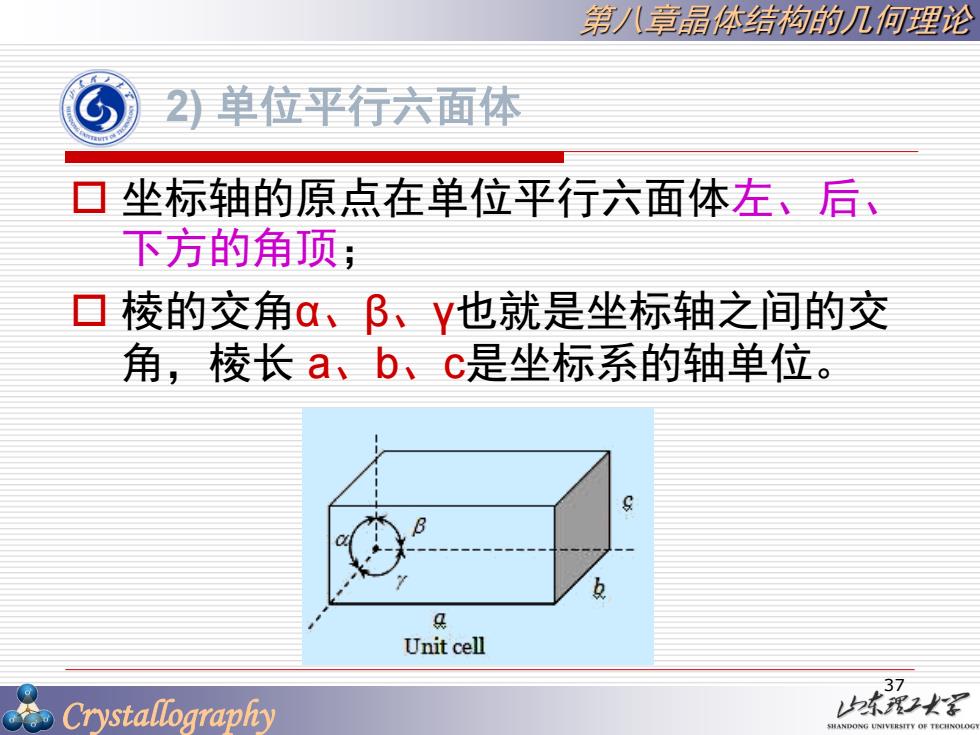

第/八章晶体结构的几何理论 G 2单位平行六面体 目 坐标轴的原点在单位平行六面体左、后、 下方的角顶； 口棱的交角a、阝、Y也就是坐标轴之间的交 角，棱长a、b、c是坐标系的轴单位。 4 Unit cell 37 Crystallography 本露尖军
Crystallography 第八章晶体结构的几何理论 坐标轴的原点在单位平行六面体左、后、 下方的角顶； 棱的交角α、β、γ也就是坐标轴之间的交 角，棱长 a、b、c是坐标系的轴单位。 2) 单位平行六面体 37
第/八章晶体结构的几何理论 8.1.2各晶系单位平行六面体的形状 目 单位平行六面体的形状和大小，取决于 三条棱的长度a、b、c和棱之间的夹角a、 β、Y。 38 Crystallography 本理2火军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第八章晶体结构的几何理论 8.1.2 各晶系单位平行六面体的形状 单位平行六面体的形状和大小，取决于 三条棱的长度a、b、c和棱之间的夹角α、 β、γ。 38

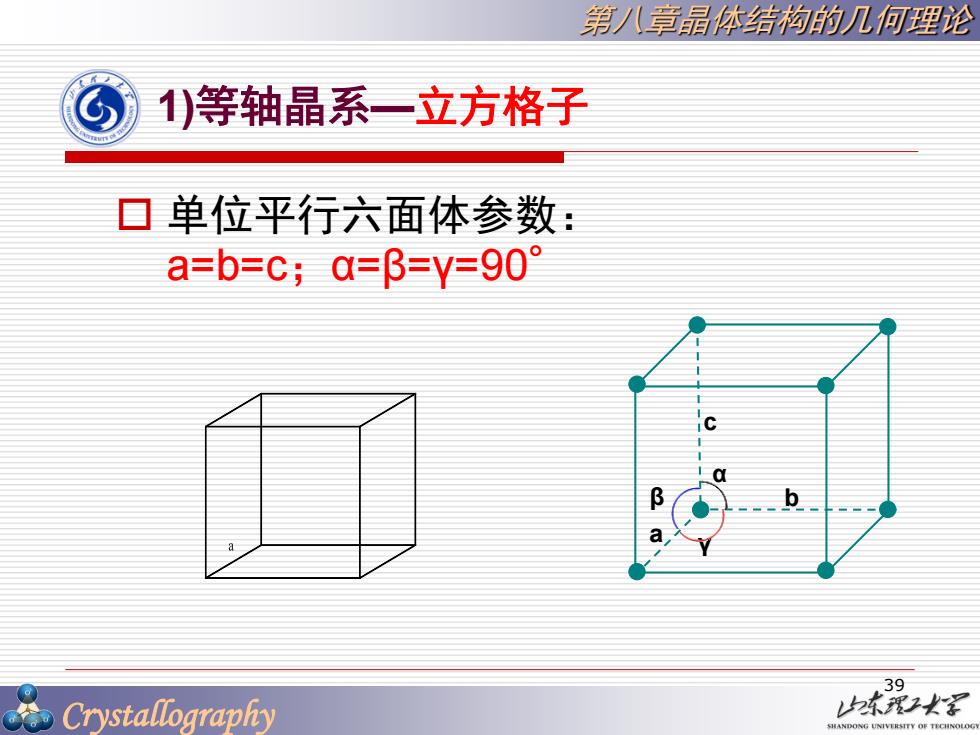

第/八章晶体结枸的几何理论 )等轴晶系一立方格子 目 单位平行六面体参数： a=b=c;q=β=Y=90° ⊙ 39 Crystallography 久东我☑火军
Crystallography 第八章晶体结构的几何理论 单位平行六面体参数： a=b=c；α=β=γ=90° 1)等轴晶系—立方格子 c a b α γ β 39

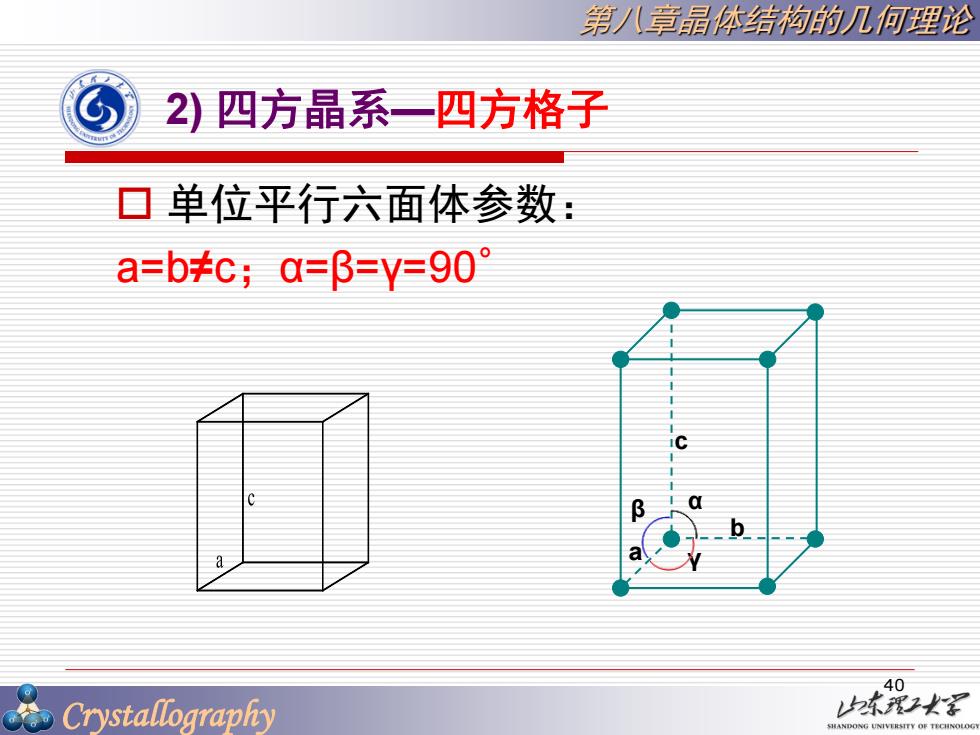

第/八章晶体结构的几何理论 G⑤ 2)四方晶系四方格子 ▣单位平行六面体参数 a=b+c;q=β=y=90° a 40 Crystallography 2本露2军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第八章晶体结构的几何理论 2) 四方晶系—四方格子 单位平行六面体参数： a=b≠c；α=β=γ=90° c a b α γ β 40
