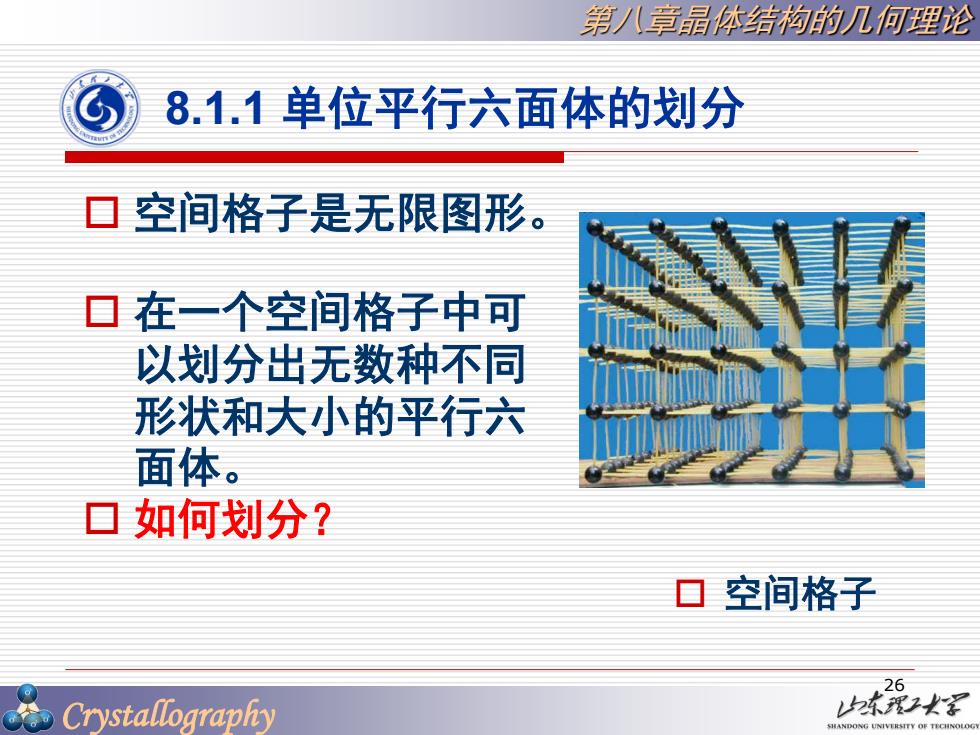

第/八章晶体结构的几何理论 8.1.1单位平行六面体的划分 ▣空间格子是无限图形 口在一个空间格子中可 以划分出无数种不同 形状和大小的平行六 面体。 口如何划分？ 口空间格子 26 Crystallography 本露2军
Crystallography 第八章晶体结构的几何理论 空间格子是无限图形。 8.1.1 单位平行六面体的划分 空间格子 在一个空间格子中可 以划分出无数种不同 形状和大小的平行六 面体。 如何划分？ 26

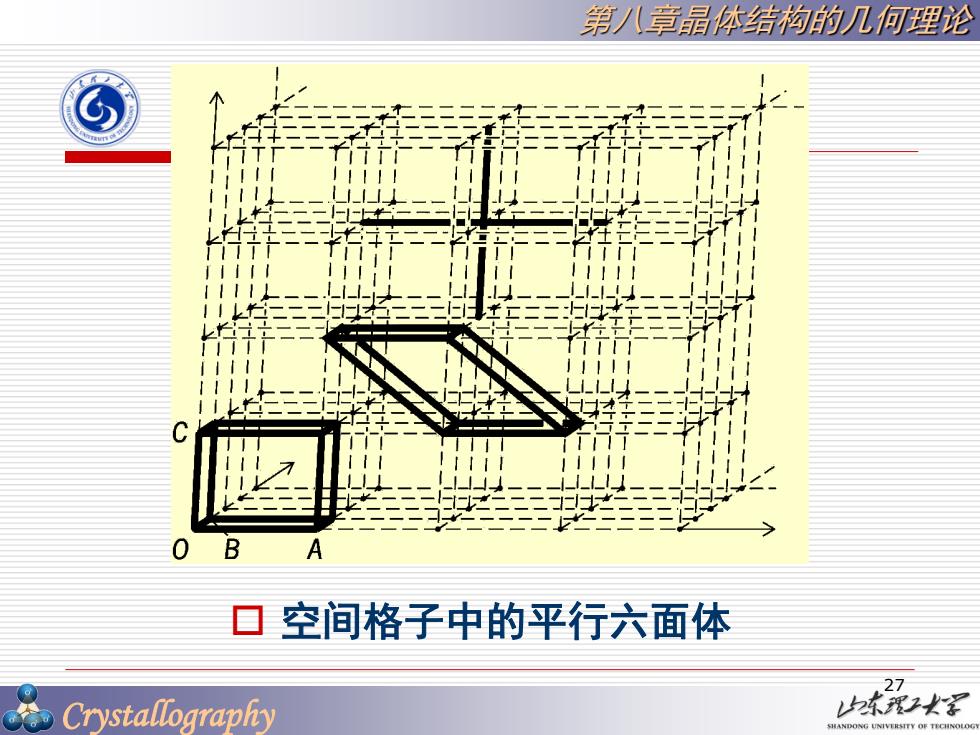

第八章晶体结枸的几何理论 ⑤ 0 B ▣空间格子中的平行六面体 27 Crystallography 东罗☑火军
Crystallography 第八章晶体结构的几何理论 空间格子中的平行六面体 27

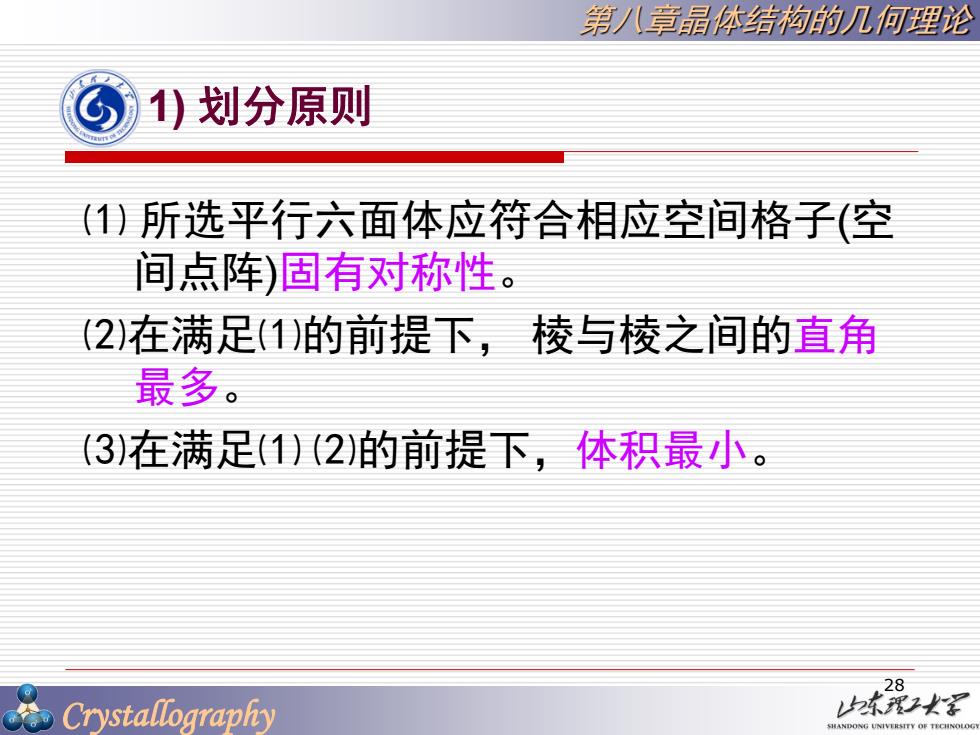

第/八章晶体结构的几何理论 )划分原则 ()所选平行六面体应符合相应空间格子（空 间点阵)固有对称性。 (2)在满足(1)的前提下，棱与棱之间的直角 最多。 3)在满足(1)(2的前提下，体积最小。 28 Crystallography 本理2火军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第八章晶体结构的几何理论 ⑴ 所选平行六面体应符合相应空间格子(空 间点阵)固有对称性。 ⑵在满足⑴的前提下， 棱与棱之间的直角 最多。 ⑶在满足⑴ ⑵的前提下，体积最小。 1) 划分原则 28

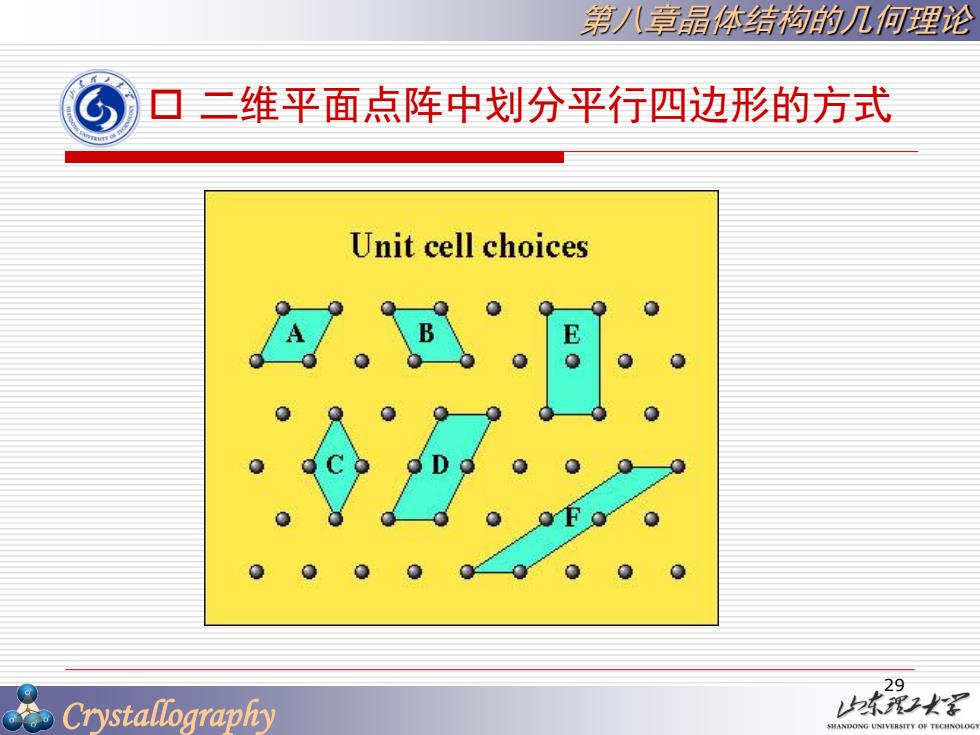

第/八章晶体结枸的几何理论 口二维平面点阵中划分平行四边形的方式 Unit cell choices 29 Crystallography 东露尖
Crystallography 第八章晶体结构的几何理论 二维平面点阵中划分平行四边形的方式 29

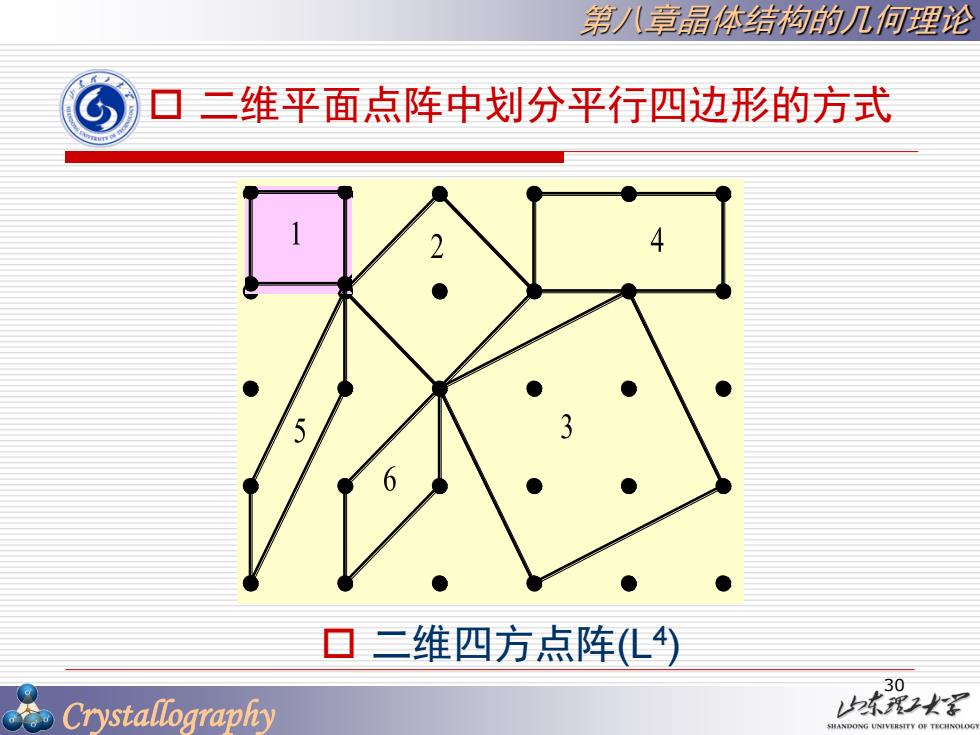

第/八章晶体结构的几何理论 ▣二维平面点阵中划分平行四边形的方式 ▣二维四方点阵(L) 30 Crystallography 本理2火军 HANDONG UNIVERSITY OF TECHNOLO
Crystallography 第八章晶体结构的几何理论 二维四方点阵(L4 ) 二维平面点阵中划分平行四边形的方式 30
