(三)指出下列地质图中有几个褶皱，性质如何，标出每个褶皱轴部位。并在方块立体 图上表示出熠皱构造的空间展布示意图

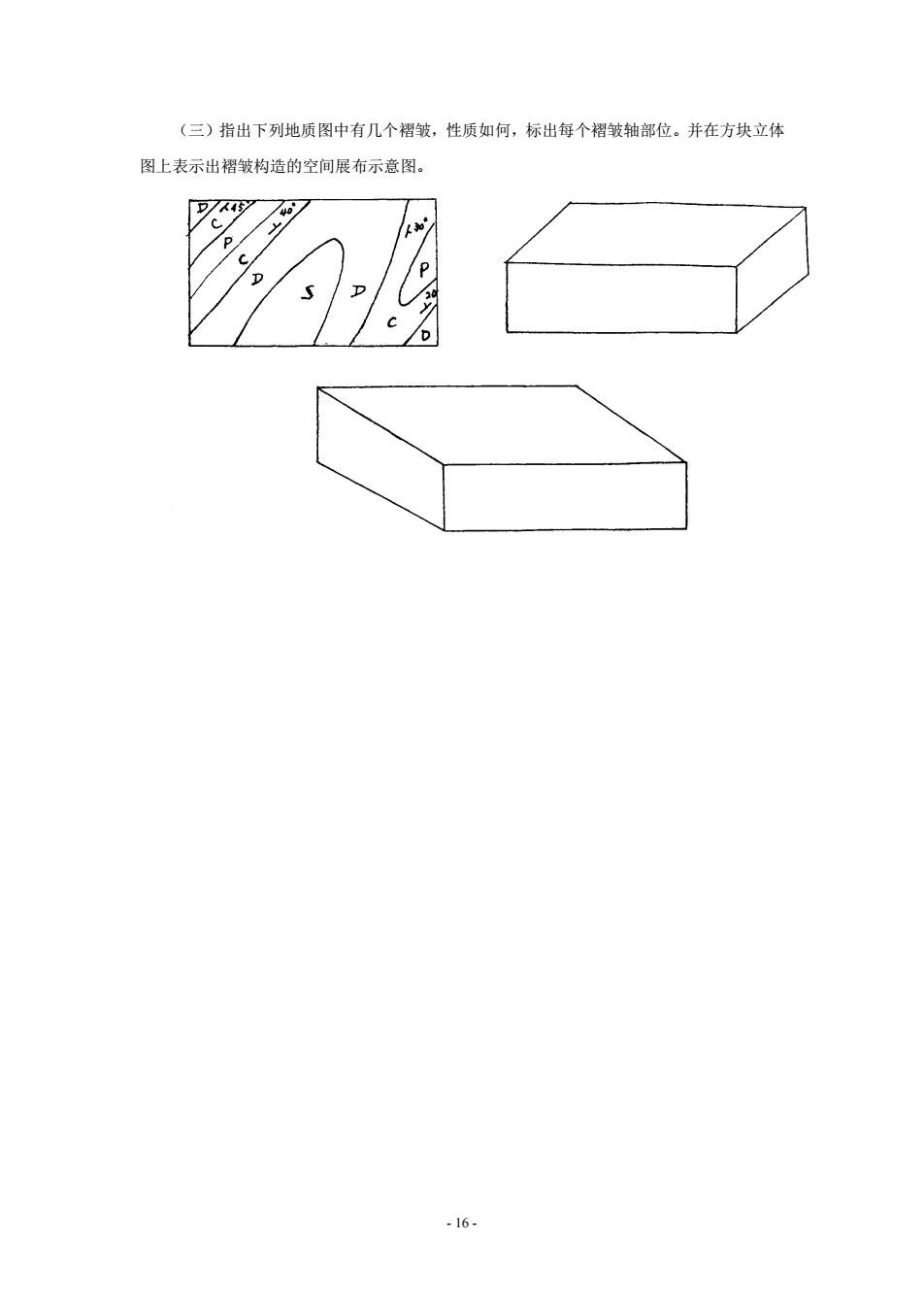

- 16 - （三）指出下列地质图中有几个褶皱，性质如何，标出每个褶皱轴部位。并在方块立体 图上表示出褶皱构造的空间展布示意图
八、工程地质作业之四 节理裂隙分析 根据杏花峪水库坝址裂隙统计表，要求(1)、绘出节理走向玫瑰图：(2)计算裂隙率 评价裂隙发育程度。 杏花峪水库坝址裂隙统计表 裂隙产状 长度宽度 系裂隙 力学 裂隙面情况、充填特征 走向 顿向 倾角 (cm) (cm) 属性 注 328° 58° 62° 40 0.1 1 剪切 裂隙面平整，有铁质薄膜 2 290° 200° 49° 12 0.15 剪切 泥质充填 20° 290° 40° 10 1 剪切 裂隙面光滑平整 41° 311° 46°40 0.1 1 剪切 裂隙面光滑平整 5 337° 67 80° 101 0.25 1 张性 泥质充填 6 340° 250° 85°28 0.3 1 张性 泥质充填 > 335 65° 76°101 02 张性 裂隙面不平泥质充填 45° 135° 30° 40 0.1 2 剪切 裂隙面平直 335 245° 68° 15 0.15 1 剪切 裂隙面平面，有铁锈 10 330° 60° 62°70 0.1 1 剪切 裂隙面平面，有铁锈 11 276 186° 41° 30 0.1 1 张性 裂隙面呈锯齿状 55 145° 61 28 0.1 剪切 裂隙面平直 13 80° 350° 41° 53 2 张性 有方解石充填 18 2880 42° 20 0 1 张性 有方解石充填 15 66° 156° 33° 0, 3 剪切 裂隙面光滑 16 60 276° 25° 30 02 剪切 17 71 161 75 30 6 剪切 850 175° 49° 60 015 1 张性 19 2920 202° 80° 0.15 张性 20 190 289 24 0.2 剪切 17

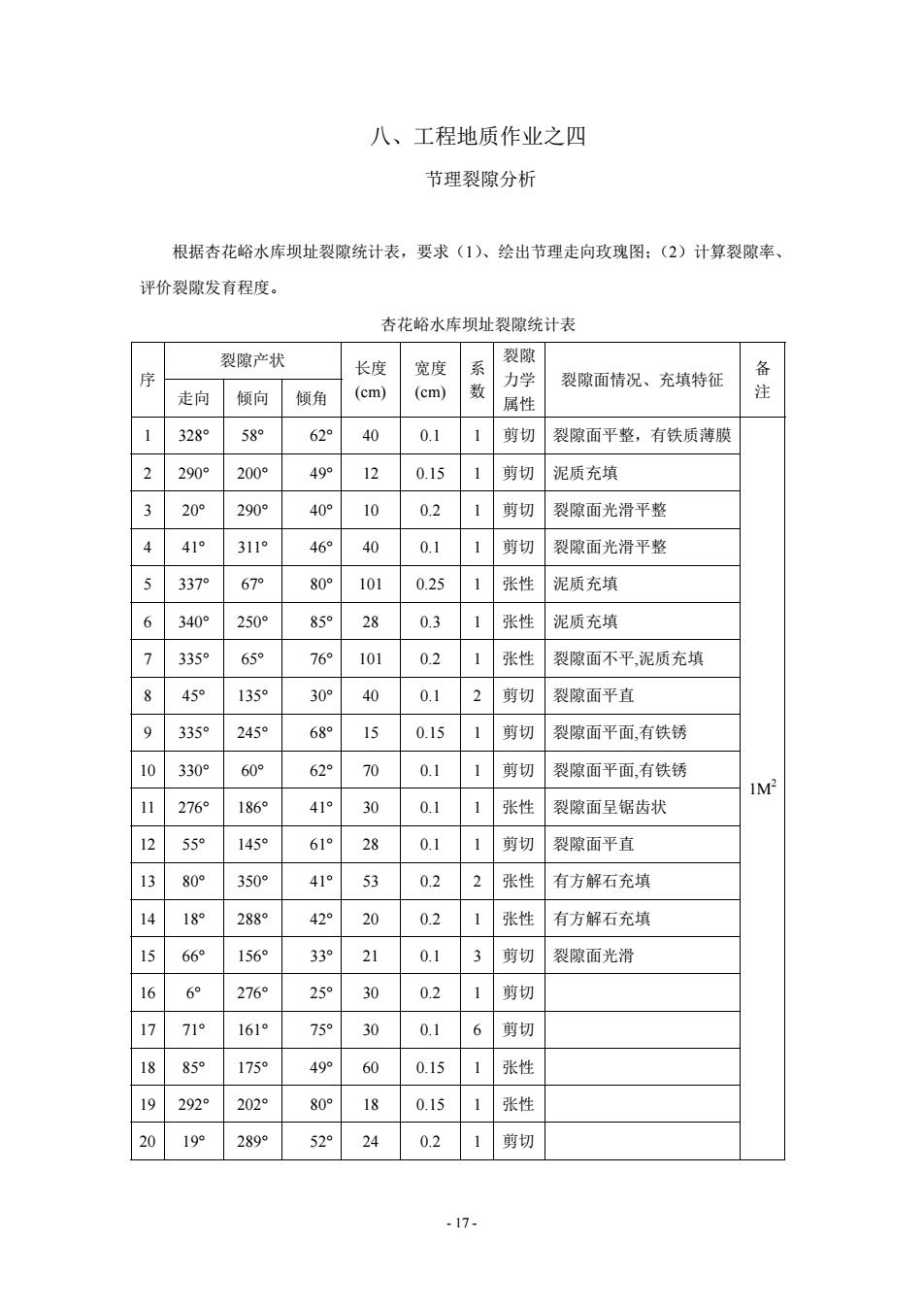

- 17 - 八、工程地质作业之四 节理裂隙分析 根据杏花峪水库坝址裂隙统计表，要求（1）、绘出节理走向玫瑰图；（2）计算裂隙率、 评价裂隙发育程度。 杏花峪水库坝址裂隙统计表 序 裂隙产状 长度 (cm) 宽度 (cm) 系 数 裂隙 力学 属性 裂隙面情况、充填特征 备 走向 倾向 倾角 注 1 328° 58° 62° 40 0.1 1 剪切 裂隙面平整，有铁质薄膜 1M2 2 290° 200° 49° 12 0.15 1 剪切 泥质充填 3 20° 290° 40° 10 0.2 1 剪切 裂隙面光滑平整 4 41° 311° 46° 40 0.1 1 剪切 裂隙面光滑平整 5 337° 67° 80° 101 0.25 1 张性 泥质充填 6 340° 250° 85° 28 0.3 1 张性 泥质充填 7 335° 65° 76° 101 0.2 1 张性 裂隙面不平,泥质充填 8 45° 135° 30° 40 0.1 2 剪切 裂隙面平直 9 335° 245° 68° 15 0.15 1 剪切 裂隙面平面,有铁锈 10 330° 60° 62° 70 0.1 1 剪切 裂隙面平面,有铁锈 11 276° 186° 41° 30 0.1 1 张性 裂隙面呈锯齿状 12 55° 145° 61° 28 0.1 1 剪切 裂隙面平直 13 80° 350° 41° 53 0.2 2 张性 有方解石充填 14 18° 288° 42° 20 0.2 1 张性 有方解石充填 15 66° 156° 33° 21 0.1 3 剪切 裂隙面光滑 16 6° 276° 25° 30 0.2 1 剪切 17 71° 161° 75° 30 0.1 6 剪切 18 85° 175° 49° 60 0.15 1 张性 19 292° 202° 80° 18 0.15 1 张性 20 19° 289° 52° 24 0.2 1 剪切
