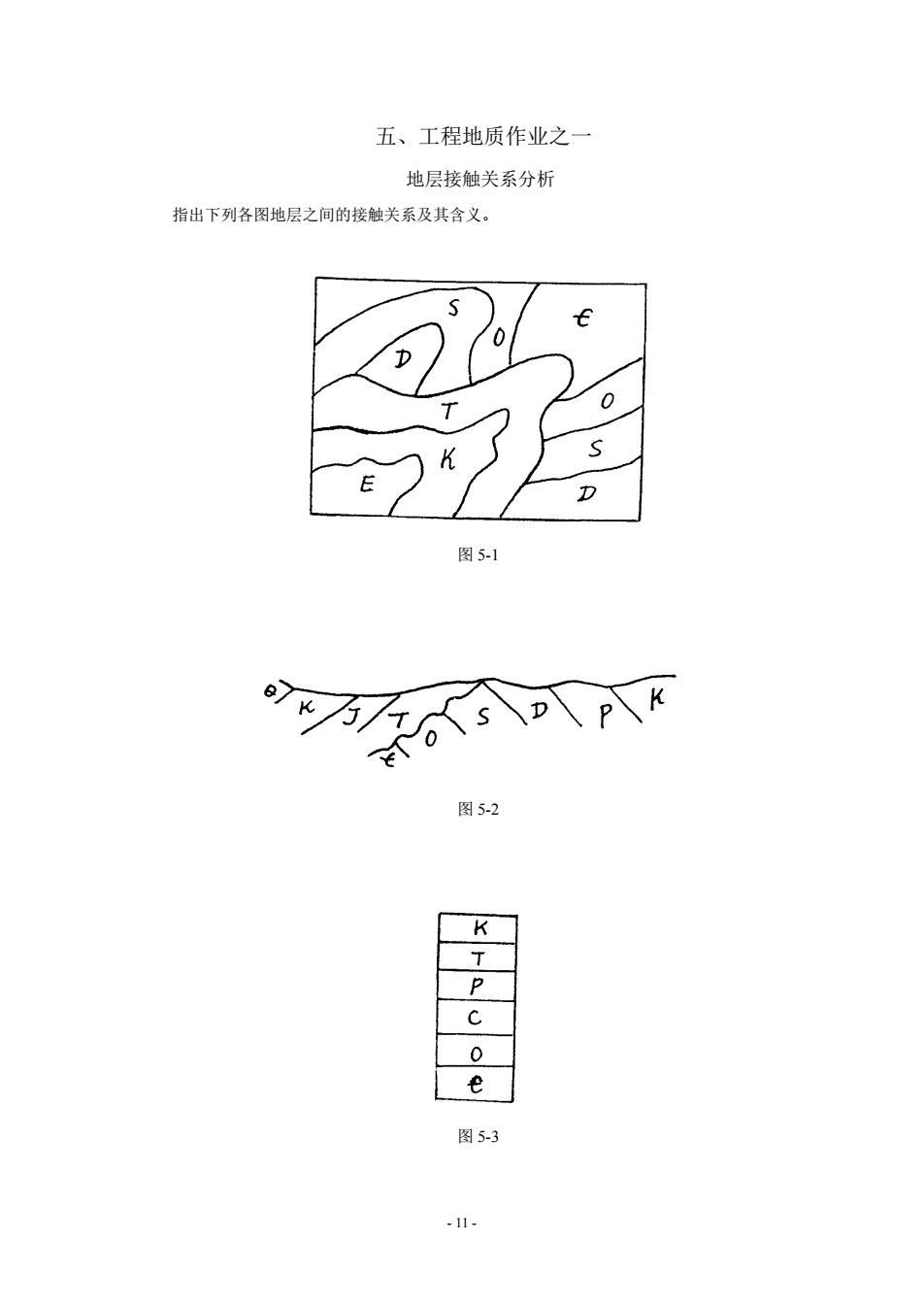

五、工程地质作业之 地层接触关系分析 指出下列各图地层之间的接触关系及其含义。 图5- 图5-2 K 0 e 图5-3
- 11 - 五、工程地质作业之一 地层接触关系分析 指出下列各图地层之间的接触关系及其含义。 图 5-1 图 5-2 图 5-3

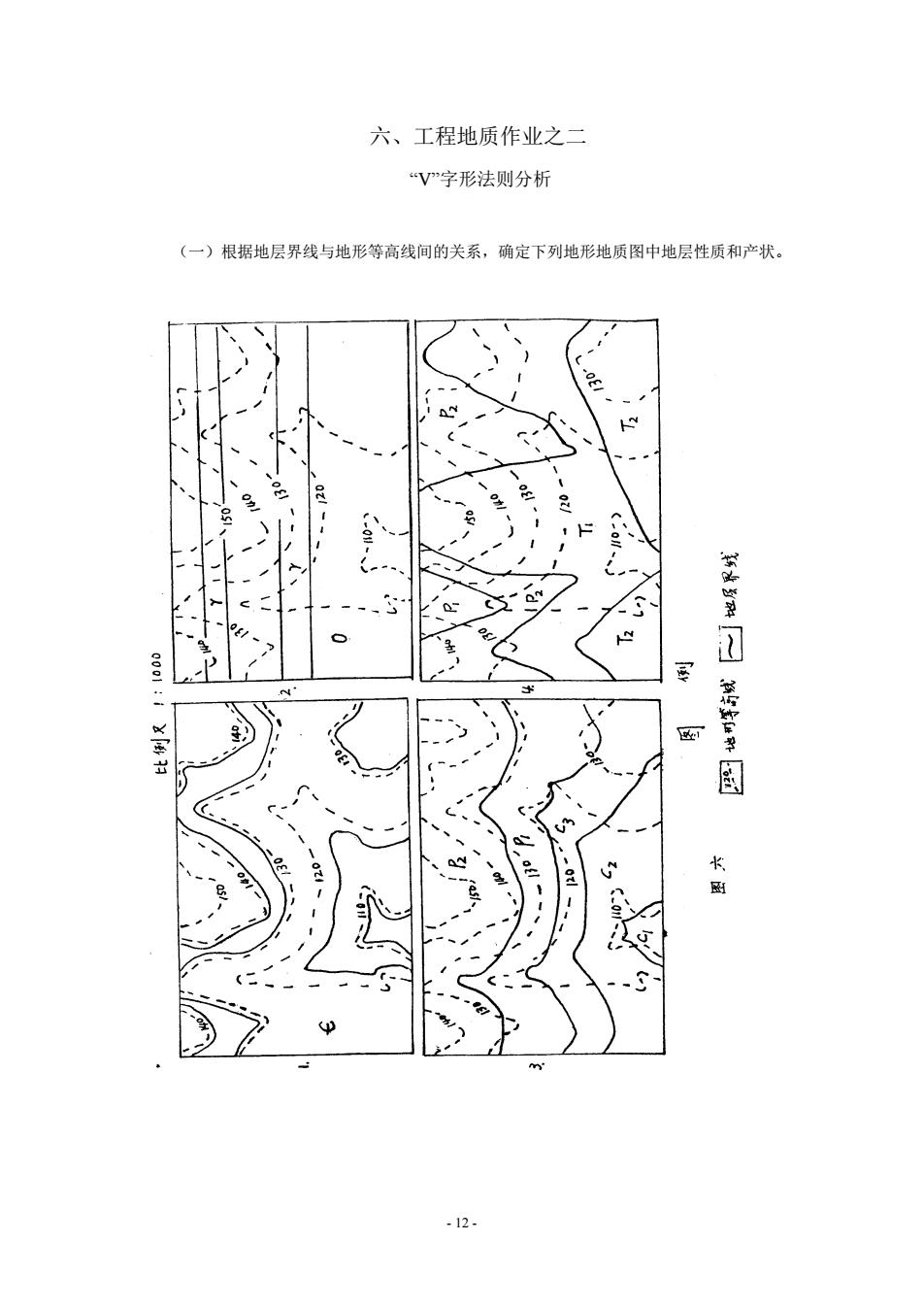

六、工程地质作业之二 “V字形法则分析 (一)根据地层界线与地形等高线间的关系，确定下列地形地质图中地层性质和产状。 人
- 12 - 六、工程地质作业之二 “V”字形法则分析 （一）根据地层界线与地形等高线间的关系，确定下列地形地质图中地层性质和产状

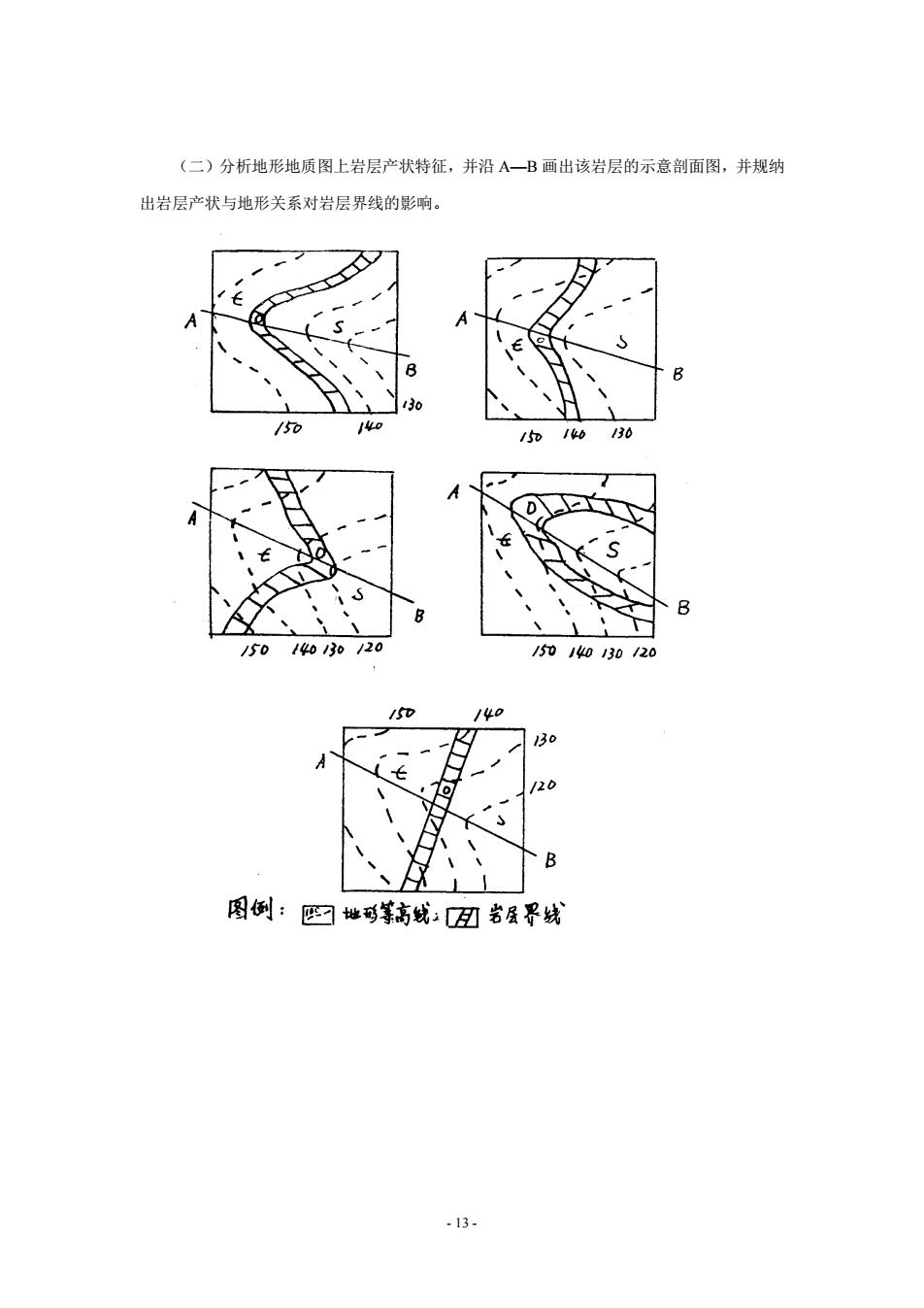

(二)分析地形地质图上岩层产状特征，并沿A一B画出该岩层的示意制面图，并规纳 出岩层产状与地形关系对岩层界线的影响。 1h1030 03020 1013012 图例：四地到等高绒：团名层界城 -13-
- 13 - （二）分析地形地质图上岩层产状特征，并沿 A—B 画出该岩层的示意剖面图，并规纳 出岩层产状与地形关系对岩层界线的影响

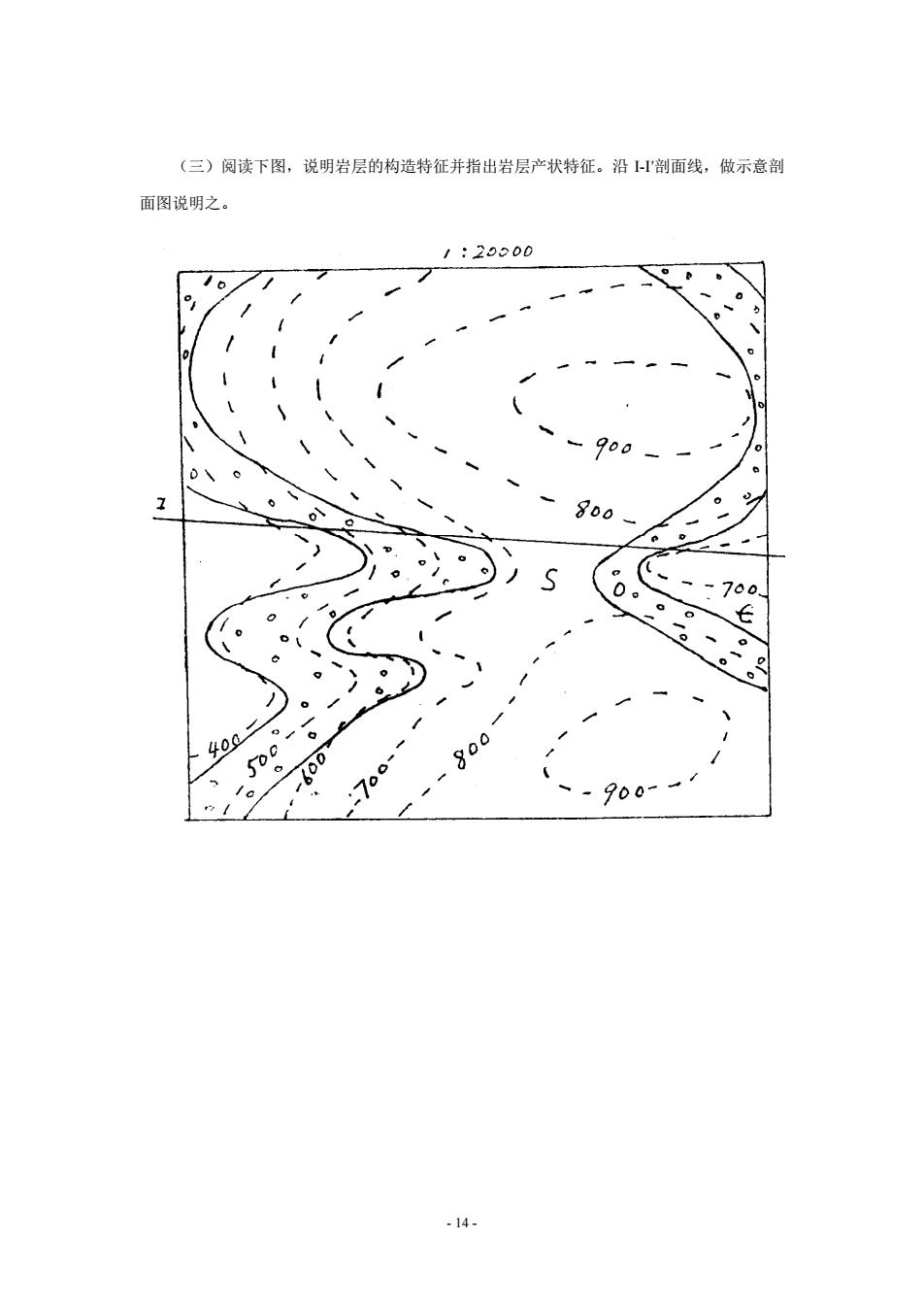

(三)阅读下图，说明岩层的构造特征并指出岩层产状特征。沿剖面线，做示意剖 面图说明之。 1:20500 0 40 900-- .14
- 14 - （三）阅读下图，说明岩层的构造特征并指出岩层产状特征。沿 I-I′剖面线，做示意剖 面图说明之

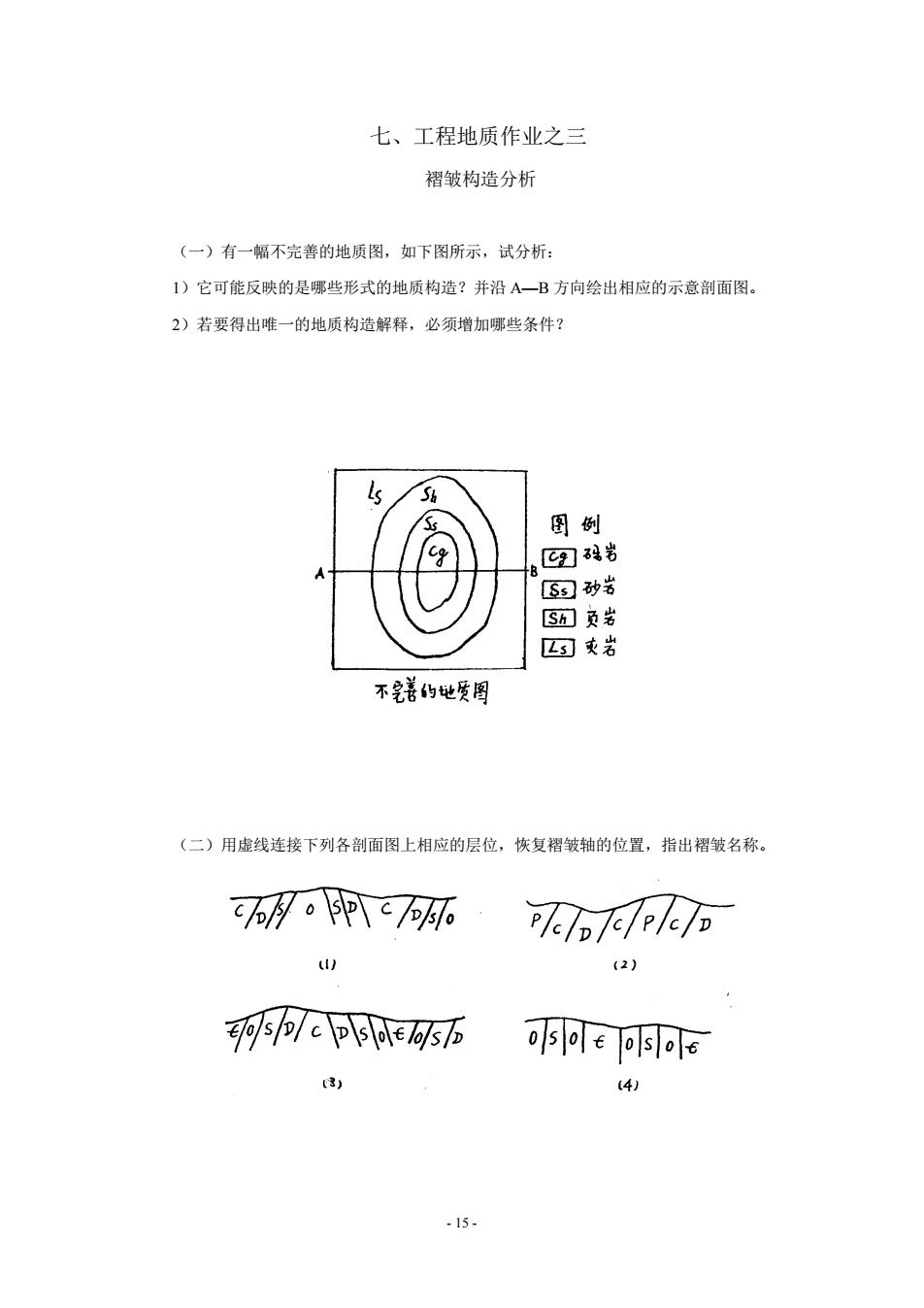

七、工程地质作业之三 褶皱构造分析 (一)有一幅不完善的地质图，如下图所示，试分析： 1)它可能反映的是哪些形式的地质构造？并沿A一B方向绘出相应的示意剖面图。 2)若要得出唯一的地质构造解释，必须增加哪些条件？ 图例 C②科岩 ⑤幻砂岩 S团负岩 L幻夹岩 不完意伪地发阁 (二)用虚线连接下列各剖面图上相应的层位，恢复褶皱轴的位置，指出褶皱名称。 Cao sp CD5o P7-7677ele7s (2) 7qs/n/c psoc75五 0So6os o6 3) -15
- 15 - 七、工程地质作业之三 褶皱构造分析 （一）有一幅不完善的地质图，如下图所示，试分析： 1）它可能反映的是哪些形式的地质构造？并沿 A—B 方向绘出相应的示意剖面图。 2）若要得出唯一的地质构造解释，必须增加哪些条件？ （二）用虚线连接下列各剖面图上相应的层位，恢复褶皱轴的位置，指出褶皱名称
