式中Io=Is(e'-1) 为Q点上的电流。 通常将r称为二极管的增量结电阻或称为肖特基电阻。 晶体二极管的小信号电路模型为 I/mA V/V

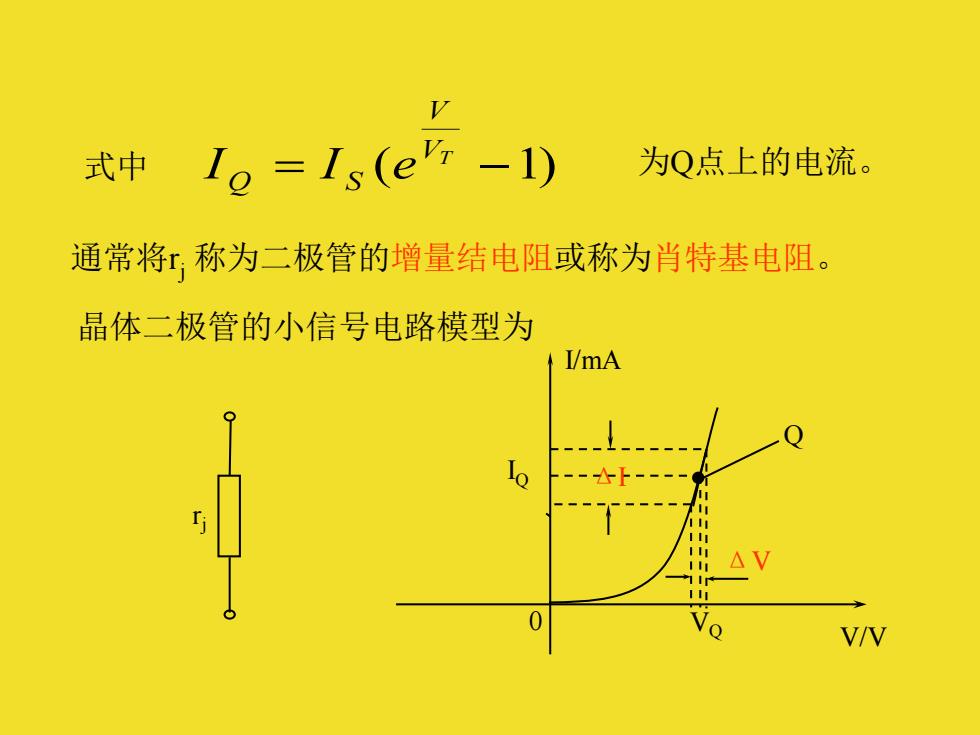

= ( −1) VT V Q S 式中 I I e 为Q点上的电流。 通常将r j 称为二极管的增量结电阻或称为肖特基电阻。 晶体二极管的小信号电路模型为 rj Q ΔI ΔV 0 IQ I/mA V/V VQ
如果，考虑PN结的串接电阻T、,晶体二极管的小信号 电路模型为： 若△V的工作频率较高时，还因考虑PN结的结电容C的 影响。晶体二极管的小信号电路模型为：
如果，考虑PN结的串接电阻 r S ，晶体二极管的小信号 电路模型为： rj rS 若ΔV的工作频率较高时，还因考虑PN结的结电容 Cj 的 影响。晶体二极管的小信号电路模型为： Cj rj rS
I/mA 增量电阻上的波形示意图： △V l i 1 注意：小信号电路模型受到△V足够小的限制。工程上， 限定△V<5.2mV,由此产生的误差是允许的。 晶体二极管的四种模型。前三种统称为一般模型，被 用来计算二极管上特定范围内电压或电流值时的影响。最 后一种为小信号模型，它仅限于用来计算叠加在Q点上微 小增量电压或电流的响应
增量电阻上的波形示意图： Q ΔI ΔV 0 IQ I/mA VQ V/V 注意：小信号电路模型受到ΔV足够小的限制。工程上， 限定|ΔV| < 5.2mV，由此产生的误差是允许的。 晶体二极管的四种模型。前三种统称为一般模型，被 用来计算二极管上特定范围内电压或电流值时的影响。最 后一种为小信号模型，它仅限于用来计算叠加在Q点上微 小增量电压或电流的响应
