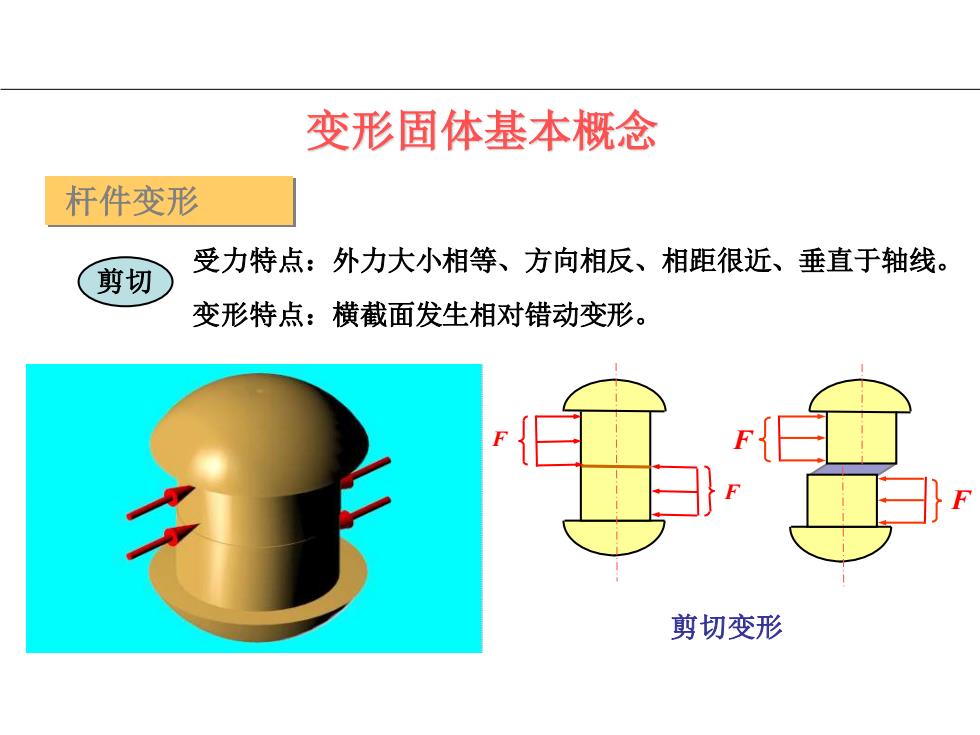

变形固体基本概念 杆件变形 受力特点：外力大小相等、方向相反、相距很近、垂直于轴线。 剪切 变形特点：横截面发生相对错动变形。 剪切变形
变形固体基本概念 杆件变形 受力特点：外力大小相等、方向相反、相距很近、垂直于轴线。 剪切 变形特点：横截面发生相对错动变形。 剪切变形 F F F F
变形固体基本概念 杆件变形 受力特点：外力偶在横截面内作用。 扭转 变形特点：各横截面绕轴线作相对的转动。 扭转变形
变形固体基本概念 杆件变形 受力特点：外力偶在横截面内作用。 扭转 变形特点：各横截面绕轴线作相对的转动。 扭转变形 M M

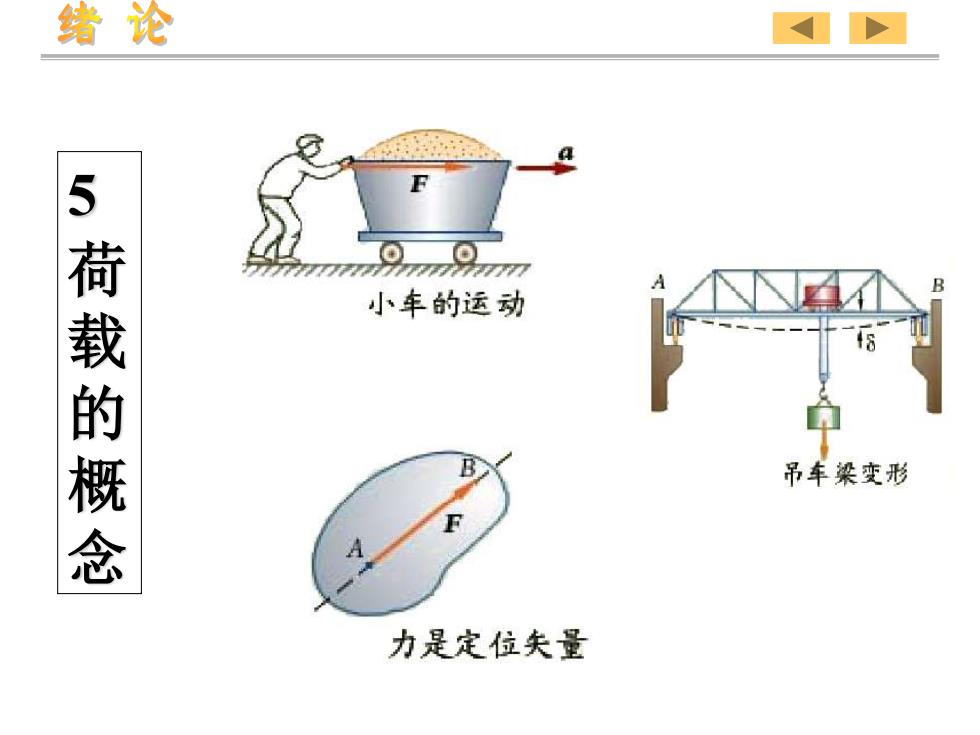

绪论 4 5 荷载的概念 小车的运动 吊车梁变形 力是定位失量
5荷载的概念

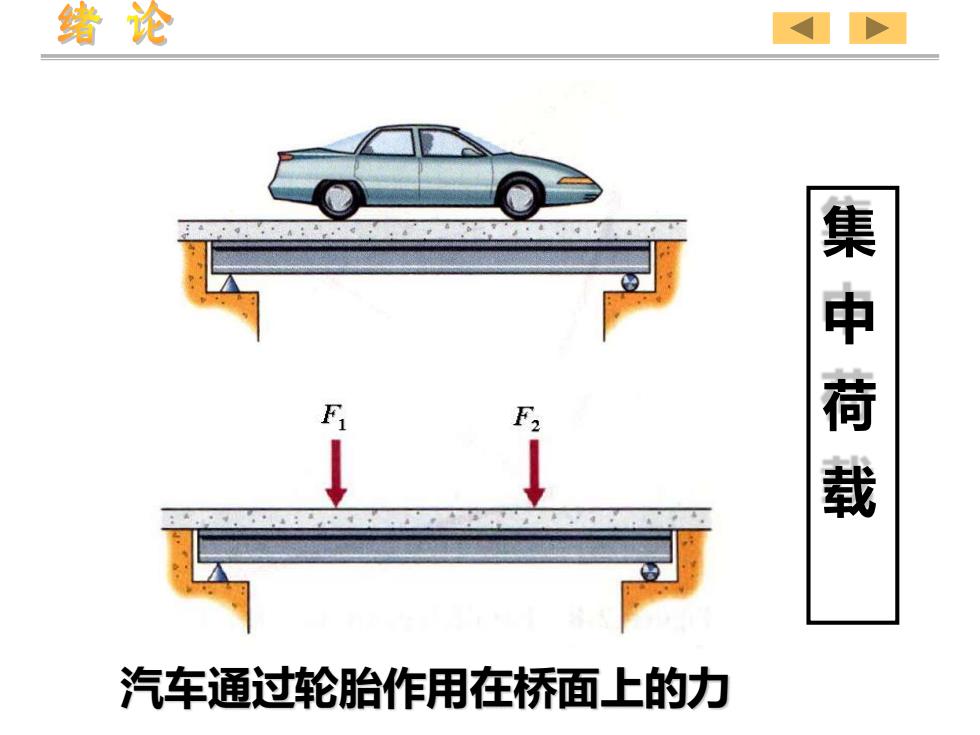

务论 F F2 集中荷载 汽车通过轮胎作用在桥面上的力
集 中 荷 载 汽车通过轮胎作用在桥面上的力

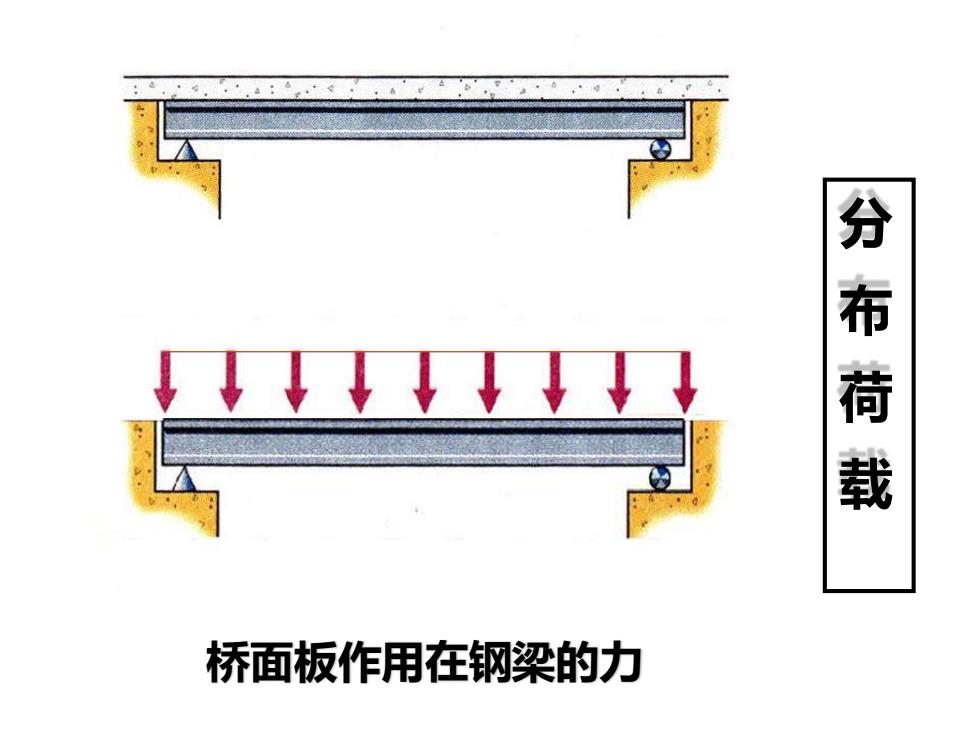

↓↓↓↓↓↓ 分布荷载 桥面板作用在钢梁的力
分 布 荷 载 桥面板作用在钢梁的力
