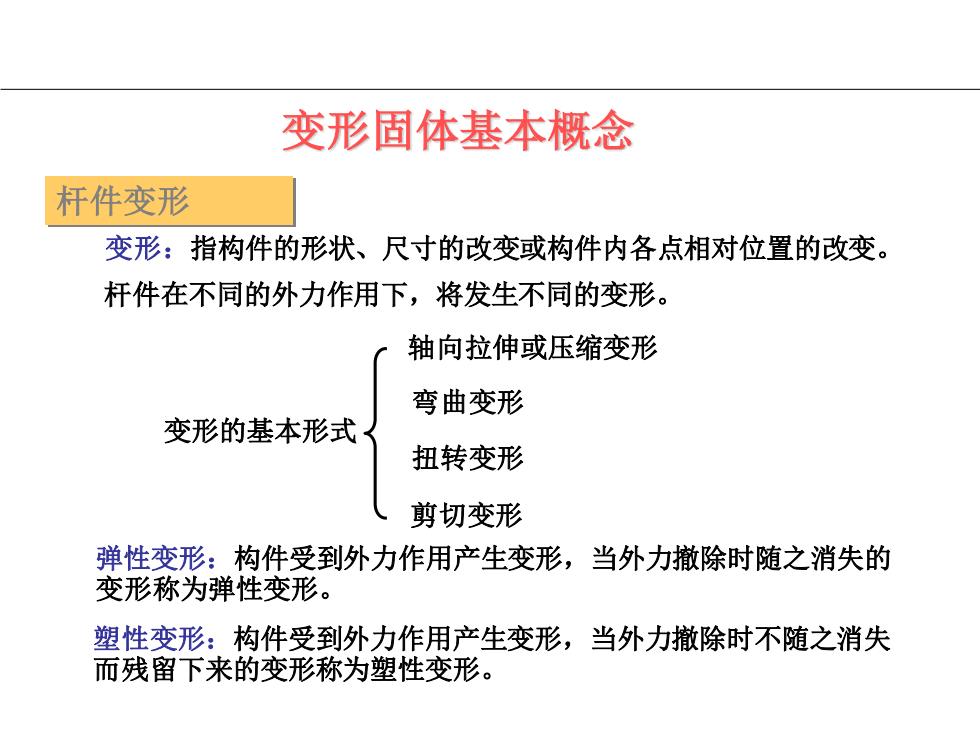

变形固体基本概念 杆件变形 变形：指构件的形状、尺寸的改变或构件内各点相对位置的改变。 杆件在不同的外力作用下，将发生不同的变形。 轴向拉伸或压缩变形 弯曲变形 变形的基本形式 扭转变形 剪切变形 弹性变形：构件受到外力作用产生变形，当外力撤除时随之消失的 变形称为弹性变形。 塑性变形：构件受到外力作用产生变形，当外力撤除时不随之消失 而残留下来的变形称为塑性变形
变形固体基本概念 杆件变形 杆件在不同的外力作用下，将发生不同的变形。 轴向拉伸或压缩变形 弯曲变形 扭转变形 剪切变形 变形的基本形式 变形：指构件的形状、尺寸的改变或构件内各点相对位置的改变。 弹性变形：构件受到外力作用产生变形，当外力撤除时随之消失的 变形称为弹性变形。 塑性变形：构件受到外力作用产生变形，当外力撤除时不随之消失 而残留下来的变形称为塑性变形

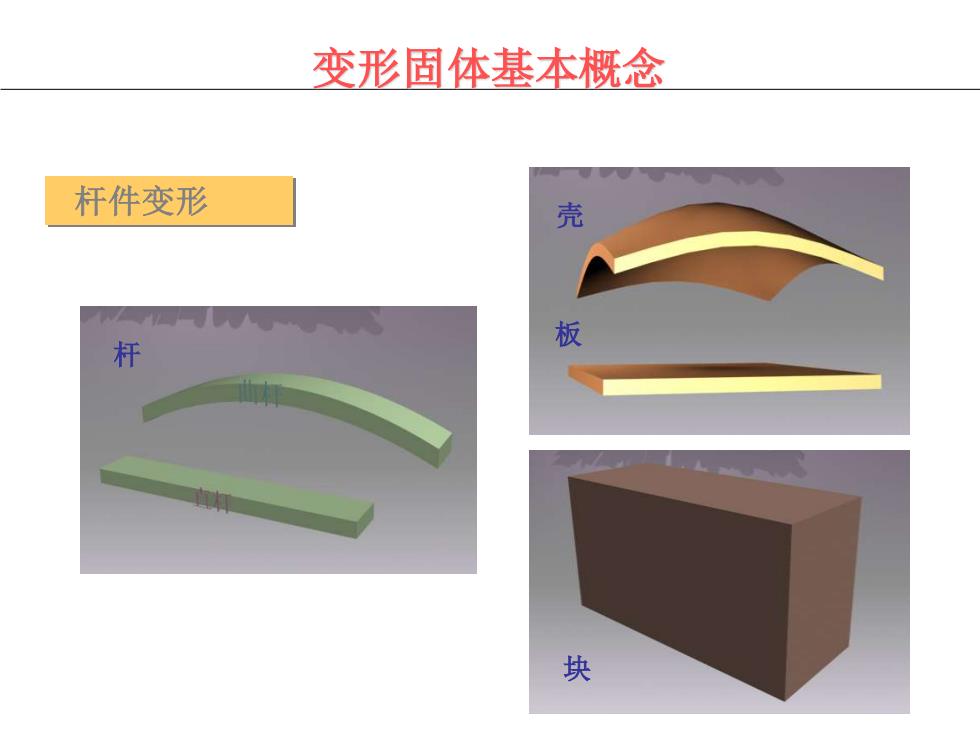

变形固体基本概念 杆件变形 壳 板 杆 块
变形固体基本概念 杆件变形 杆 块 板 壳
变形固体基本概念 杆件变形 弹性变形：构件受到外力作用产生变形，当外力撤除时随之消失的 变形称为弹性变形。 塑性变形：构件受到外力作用产生变形，当外力撤除时不随之消失 而残留下来的变形称为塑性变形。 弹性变形 塑性变形或残余变形
变形固体基本概念 杆件变形 弹性变形：构件受到外力作用产生变形，当外力撤除时随之消失的 变形称为弹性变形。 塑性变形：构件受到外力作用产生变形，当外力撤除时不随之消失 而残留下来的变形称为塑性变形。 弹性变形 塑性变形或残余变形

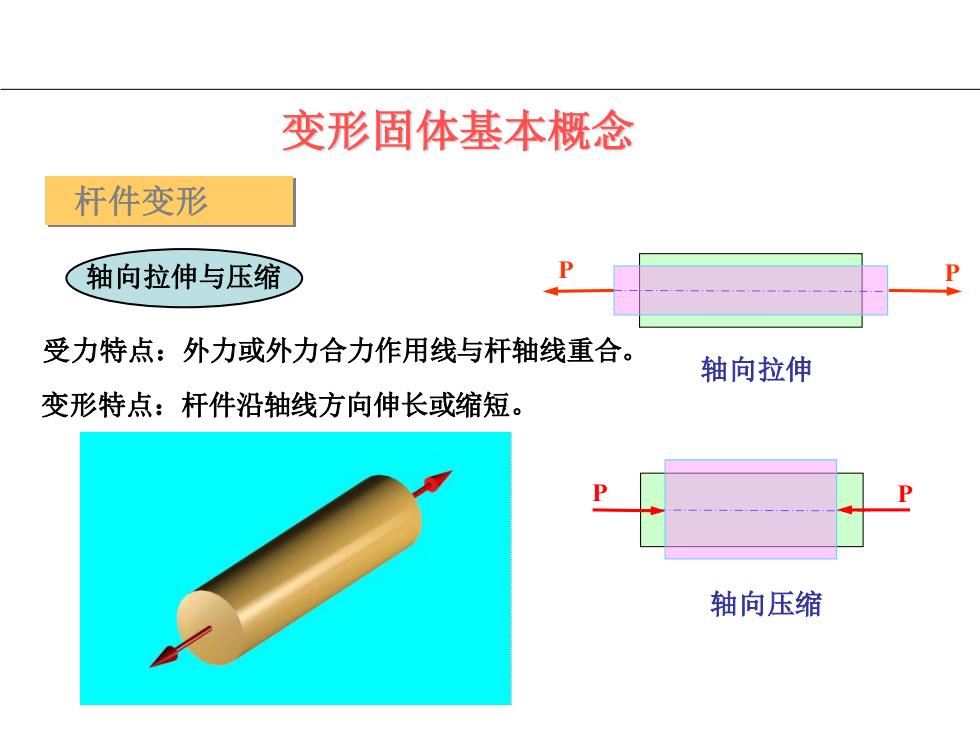

变形固体基本概念 杆件变形 轴向拉伸与压缩 受力特点：外力或外力合力作用线与杆轴线重合。 轴向拉伸 变形特点：杆件沿轴线方向伸长或缩短。 轴向压缩
变形固体基本概念 杆件变形 受力特点：外力或外力合力作用线与杆轴线重合。 轴向拉伸与压缩 变形特点：杆件沿轴线方向伸长或缩短。 P P P P 轴向拉伸 轴向压缩
变形固体基本概念 杆件变形 受力特点：外力垂直于杆轴纣 弯曲 变形特点：杆轴线由直线弯 M 弯曲变形
变形固体基本概念 杆件变形 受力特点：外力垂直于杆轴线，或一对力偶。 弯曲 变形特点：杆轴线由直线弯成曲线。 弯曲变形 M M
