第一章 MRI总论 石河子大学医学院第一附属医院CT&MRI室
石河子大学医学院第一附属医院CT&MRI室 第一章 MRI总论

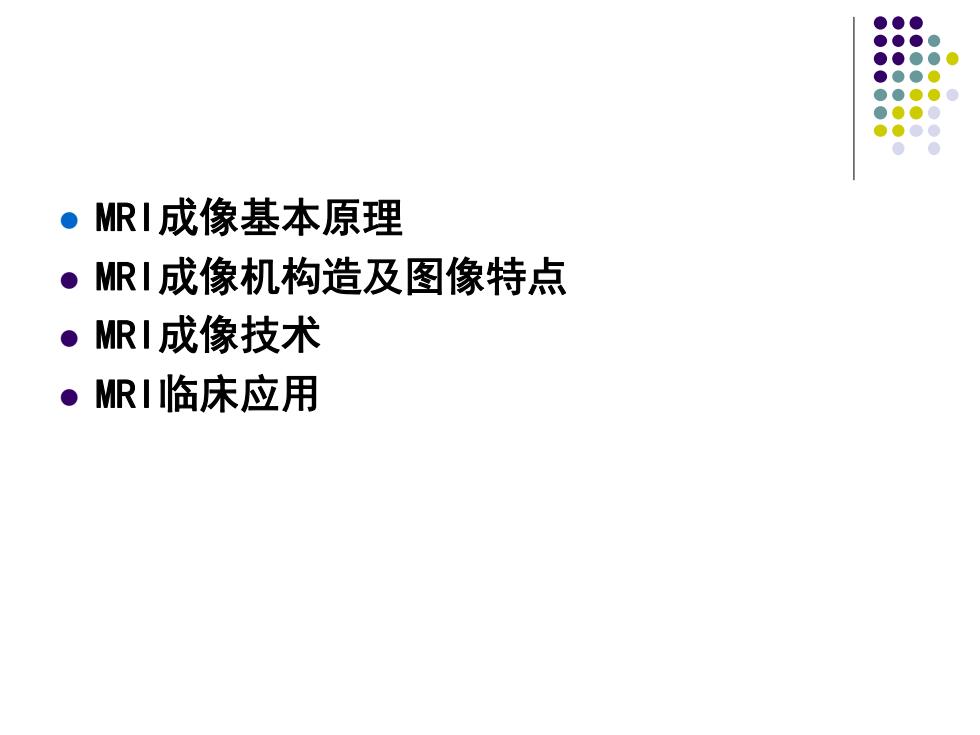

·MRI成像基本原理 ●MRI成像机构造及图像特点 ●MRI成像技术 ●MRI临床应用
⚫ MRI成像基本原理 ⚫ MRI成像机构造及图像特点 ⚫ MRI成像技术 ⚫ MRI临床应用

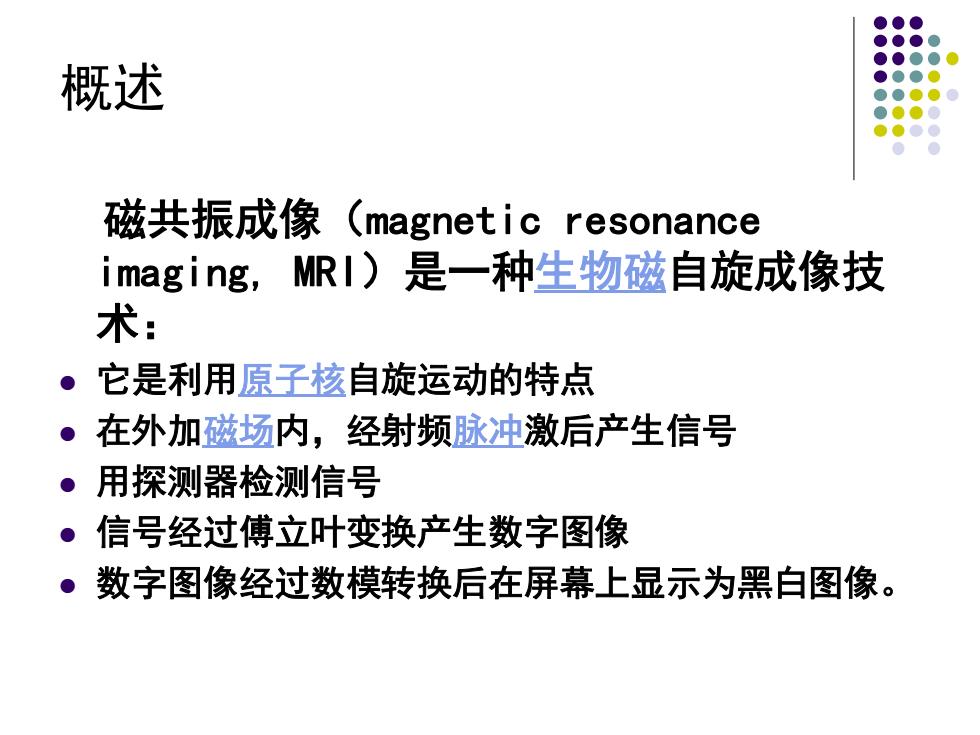

概述 磁共振成像(magnetic resonance imaging,MRI)是一种生物磁自旋成像技 术： ● 它是利用原子核自旋运动的特点 ●3 在外加磁场内，经射频脉冲激后产生信号 ·用探测器检测信号 ·信号经过傅立叶变换产生数字图像 数字图像经过数模转换后在屏幕上显示为黑白图像
概述 磁共振成像（magnetic resonance imaging, MRI）是一种生物磁自旋成像技 术： ⚫ 它是利用原子核自旋运动的特点 ⚫ 在外加磁场内，经射频脉冲激后产生信号 ⚫ 用探测器检测信号 ⚫ 信号经过傅立叶变换产生数字图像 ⚫ 数字图像经过数模转换后在屏幕上显示为黑白图像

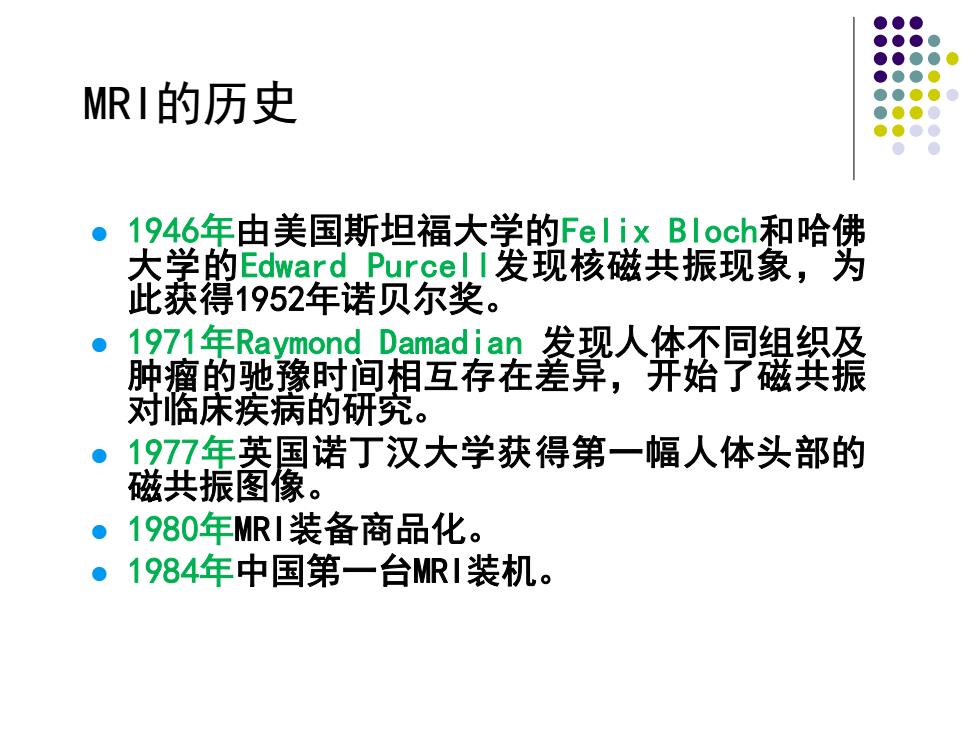

MRI的历史 ● 1946年由美国斯坦福大学的Fe1ixB1och和哈佛 大学的Edward Purcel I发现核磁共振现象，为 此获得1952年诺贝尔奖。 的时间豆爷在鏊人笄厚緹巽餐 ● 对临床疾病的研究。 ●1977年英国诺丁汉大学获得第一幅人体头部的 磁共振图像。 1980年MRI装备商品化。 1984年中国第一台MRI装机
MRI的历史 ⚫ 1946年由美国斯坦福大学的Felix Bloch和哈佛 大学的Edward Purcell发现核磁共振现象，为 此获得1952年诺贝尔奖。 ⚫ 1971年Raymond Damadian 发现人体不同组织及 肿瘤的驰豫时间相互存在差异，开始了磁共振 对临床疾病的研究。 ⚫ 1977年英国诺丁汉大学获得第一幅人体头部的 磁共振图像。 ⚫ 1980年MRI装备商品化。 ⚫ 1984年中国第一台MRI装机

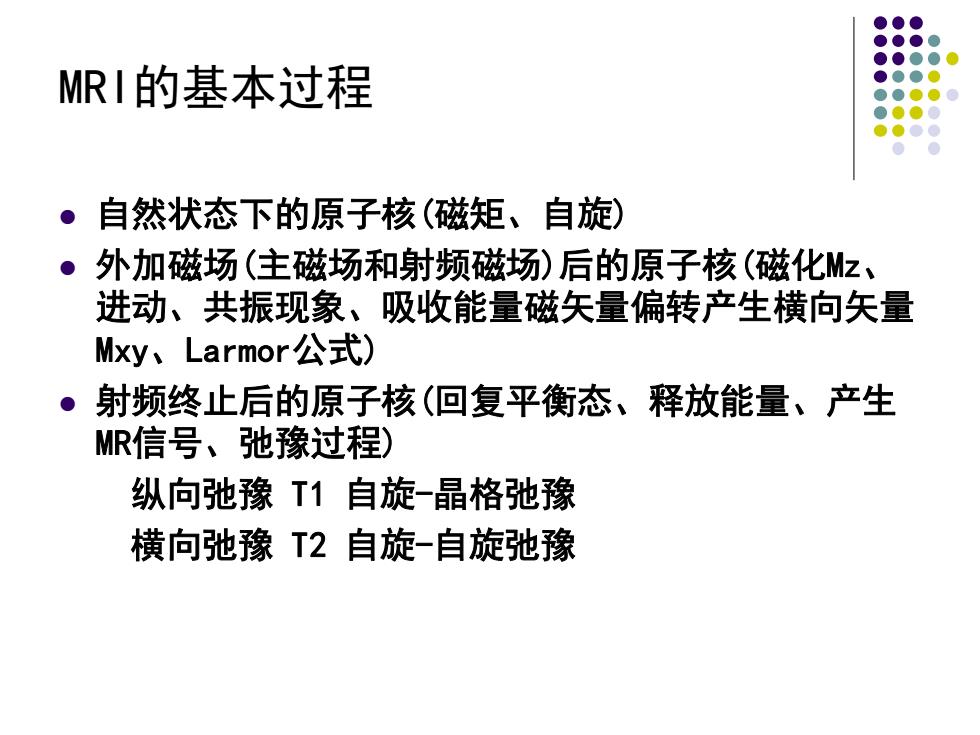

MRI的基本过程 ·自然状态下的原子核（磁矩、自旋） 。 外加磁场（主磁场和射频磁场）后的原子核（磁化Mz、 进动、共振现象、吸收能量磁矢量偏转产生横向矢量 Mxy、Larmor公式) ·射频终止后的原子核（回复平衡态、释放能量、产生 MR信号、弛豫过程) 纵向弛豫T1自旋-晶格弛豫 横向弛豫T2自旋-自旋弛豫
MRI的基本过程 ⚫ 自然状态下的原子核(磁矩、自旋) ⚫ 外加磁场(主磁场和射频磁场)后的原子核(磁化Mz、 进动、共振现象、吸收能量磁矢量偏转产生横向矢量 Mxy、Larmor公式) ⚫ 射频终止后的原子核(回复平衡态、释放能量、产生 MR信号、弛豫过程) 纵向弛豫 T1 自旋-晶格弛豫 横向弛豫 T2 自旋-自旋弛豫
