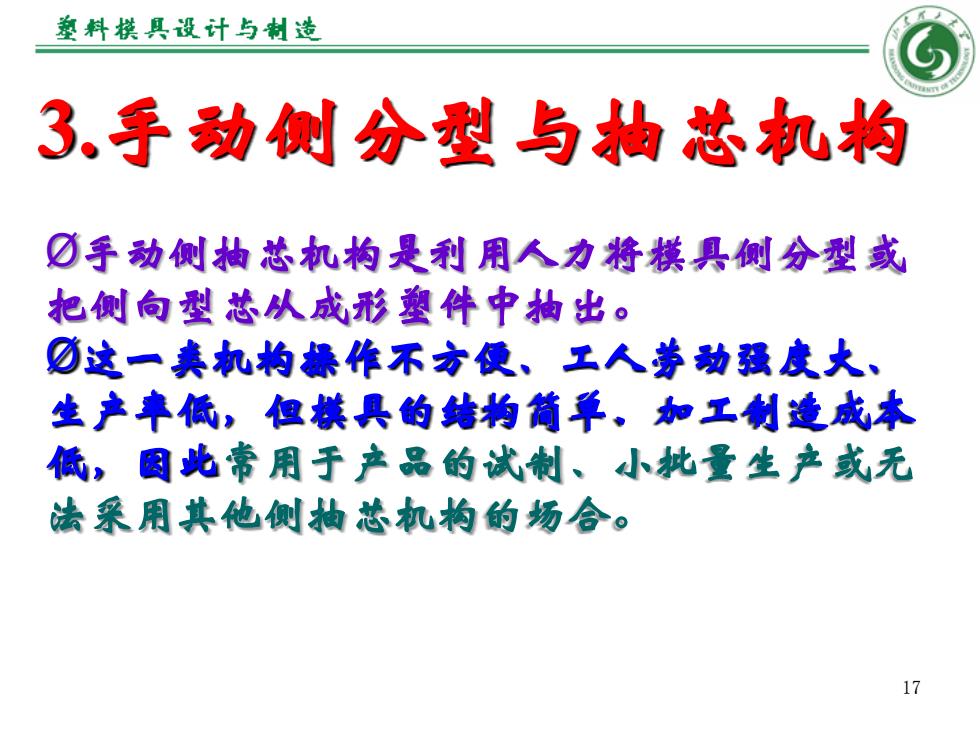

差料摸具设计与制造 3.手动侧分型与抽芯机构 ☑手动侧柚芯机构是利用人力将模具侧分型或 把侧向型芯从成形塑件中抽出。 ⑦这一美机构赫作不方便、工人劳动强度大、 生产率低，但樣具的结构简单，加工制造成本 低，图此常用于产品的试制、小批量生产或无 法采用其他侧抽芯机构的场合。 17
17 3.手动侧分型与抽芯机构 Ø手动侧抽芯机构是利用人力将模具侧分型或 把侧向型芯从成形塑件中抽出。 Ø这一类机构操作不方便、工人劳动强度大、 生产率低，但模具的结构简单、加工制造成本 低，因此常用于产品的试制、小批量生产或无 法采用其他侧抽芯机构的场合

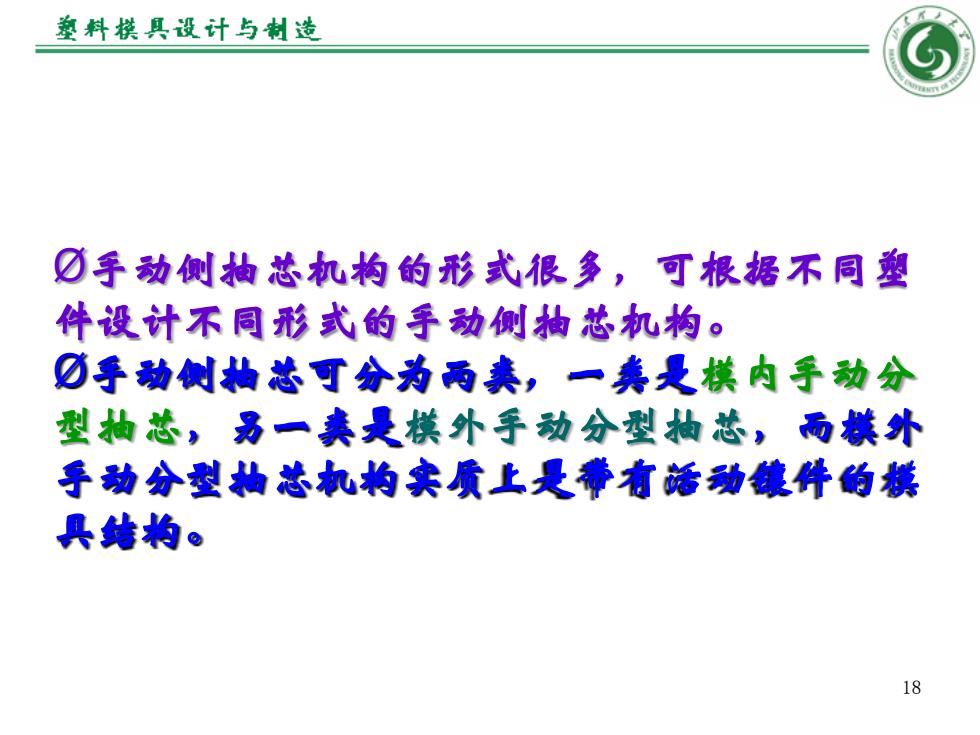

整料摸具设计与制造 ☑手动侧抽芯机构的形式很多，可根据不同塑 件设计不同形式的手动侧抽芯机构。 ☑手动侧袖芯可分为两美，一类是模内手动分 型抽芯，易一奏是模外手动分型抽芯，而模外 手动分型袖芯机构实质上是带有话动银件的模 具结构。 18
18 Ø手动侧抽芯机构的形式很多，可根据不同塑 件设计不同形式的手动侧抽芯机构。 Ø手动侧抽芯可分为两类，一类是模内手动分 型抽芯，另一类是模外手动分型抽芯，而模外 手动分型抽芯机构实质上是带有活动镶件的模 具结构

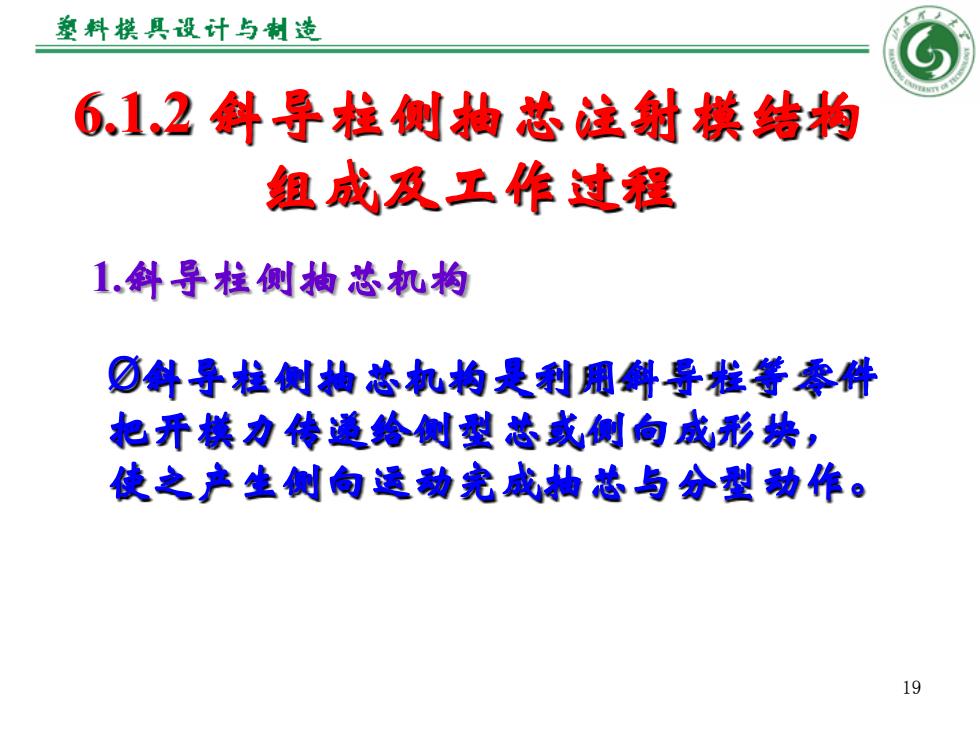

塑料模具设计与制造 61.2斜导柱侧抽芯注射棋结构 组成及工作过程 1.斜导柱侧抽芯机构 ⑦斜导柱侧袖芯机构是利用斛导粒等零件 七开模力传递给侧型芯或侧向成形块， 使之产生侧向运动完成柏芯与分型动作。 19
19 6.1.2 斜导柱侧抽芯注射模结构 组成及工作过程 1.斜导柱侧抽芯机构 Ø斜导柱侧抽芯机构是利用斜导柱等零件 把开模力传递给侧型芯或侧向成形块， 使之产生侧向运动完成抽芯与分型动作

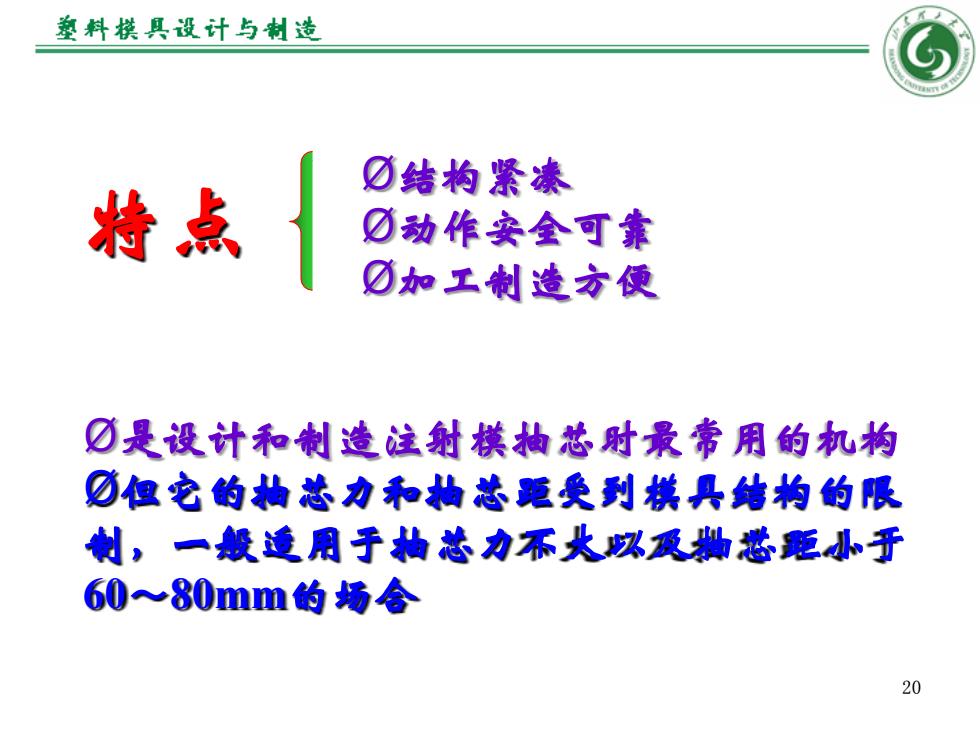

整料摸具设计与制造 ☑结构紧凑 特点 ☑动作安全可靠 ☑加工制造方便 ☑是设计和制造注射棋抽芯时最常用的机构 ⑦但它的构芯力和抽芯距受到模具结构的限 制，一般适用于抽芯力不大以及釉芯距小于 60≈80mm的场合 20
20 Ø结构紧凑 Ø动作安全可靠 Ø加工制造方便 特点 Ø是设计和制造注射模抽芯时最常用的机构 Ø但它的抽芯力和抽芯距受到模具结构的限 制，一般适用于抽芯力不大以及抽芯距小于 60～80mm的场合

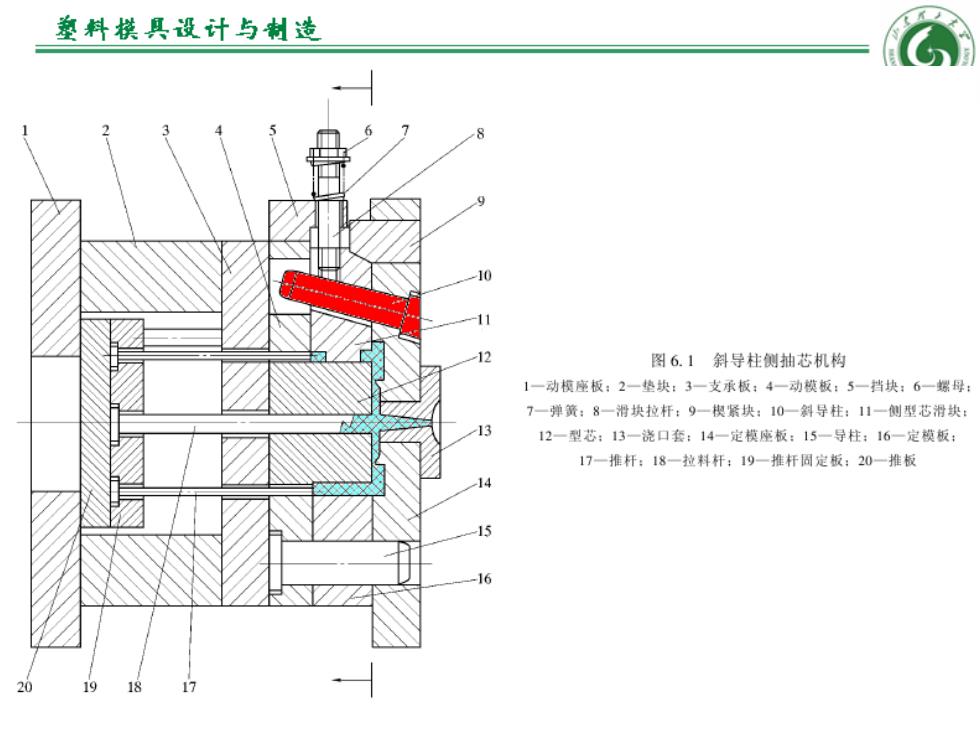

差料摸具设计与制造 图6.1斜导柱侧抽芯机构 1一动模座板：2一垫块：3一支承板：4一动模板：5一挡块：6一螺母： 7一弹簧：8一滑块拉杆：9一楔紫块：10一斜导柱；11一侧型芯滑块。 12一型芯：13一浇口套：14一定模座板：15一导柱：16一定模板： 17一推杆：18一拉料杆：19一推杆周定板：20一推板 19 18
21
