在图4.1中，若在通话阶段被叫用户先挂机，发出“挂机”信令， 要求结束通话。终端交换机收到该信令则向发端交换机发送“被 叫挂机”信令，通知发端交换机被叫已经挂机。发端交换机收到 该信令则向主叫用户送“忙音”信令，催促主叫挂机，并向终端 交换机发送“释放”信令，告知通话结束，要求释放资源。主叫 用户听到忙音，则挂机，结束通话。终端交换机收到释放信令后， 拆除话路，释放资源，回复“释放证实”信令，表示收到释放信 令，释放了资源，通话结束。若是主叫用户先挂机，则发端交换 机向终端交换机发送“释放”信令，告知通话结束，要求释放资 源。终端交换机收到释放信令后，向被叫发送“忙音”信令，拆 除话路，释放资源，回复“释放证实”信令，被叫用户听到忙音， 则挂机，通话结束
◼ 在图4.1中，若在通话阶段被叫用户先挂机，发出“挂机”信令， 要求结束通话。终端交换机收到该信令则向发端交换机发送“被 叫挂机”信令，通知发端交换机被叫已经挂机。发端交换机收到 该信令则向主叫用户送“忙音”信令，催促主叫挂机，并向终端 交换机发送“释放”信令，告知通话结束，要求释放资源。主叫 用户听到忙音，则挂机，结束通话。终端交换机收到释放信令后， 拆除话路，释放资源，回复“释放证实”信令，表示收到释放信 令，释放了资源，通话结束。若是主叫用户先挂机，则发端交换 机向终端交换机发送“释放”信令，告知通话结束，要求释放资 源。终端交换机收到释放信令后，向被叫发送“忙音”信令，拆 除话路，释放资源，回复“释放证实”信令，被叫用户听到忙音， 则挂机，通话结束

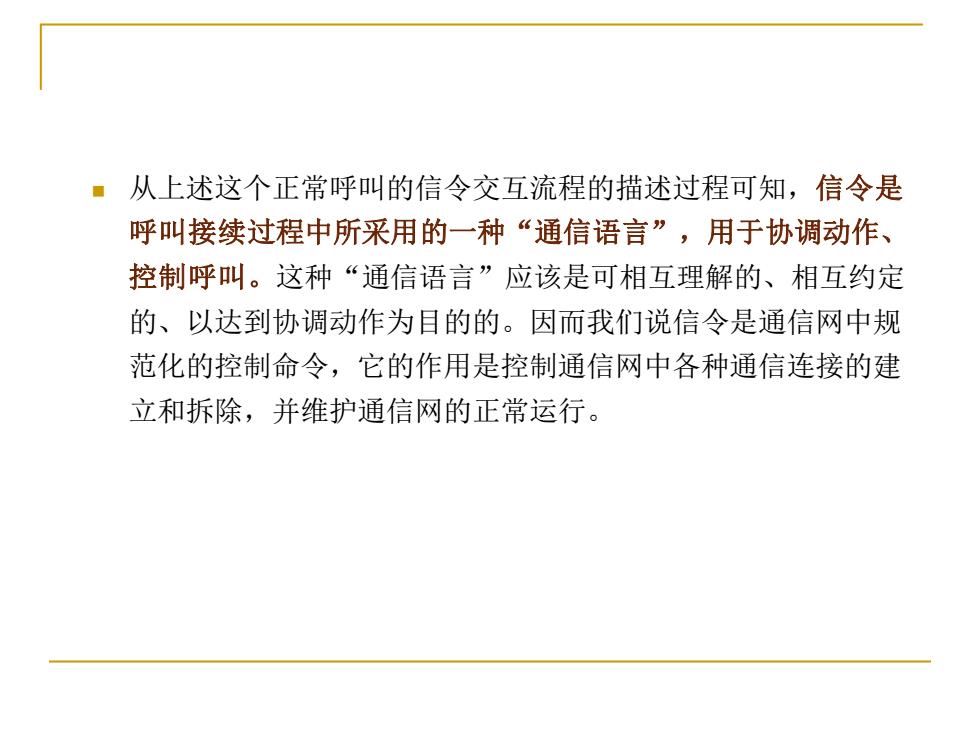

■从上述这个正常呼叫的信令交互流程的描述过程可知，信令是 呼叫接续过程中所采用的一种“通信语言”，用于协调动作、 控制呼叫。这种“通信语言”应该是可相互理解的、相互约定 的、以达到协调动作为目的的。因而我们说信令是通信网中规 范化的控制命令，它的作用是控制通信网中各种通信连接的建 立和拆除，并维护通信网的正常运行
◼ 从上述这个正常呼叫的信令交互流程的描述过程可知，信令是 呼叫接续过程中所采用的一种“通信语言”，用于协调动作、 控制呼叫。这种“通信语言”应该是可相互理解的、相互约定 的、以达到协调动作为目的的。因而我们说信令是通信网中规 范化的控制命令，它的作用是控制通信网中各种通信连接的建 立和拆除，并维护通信网的正常运行

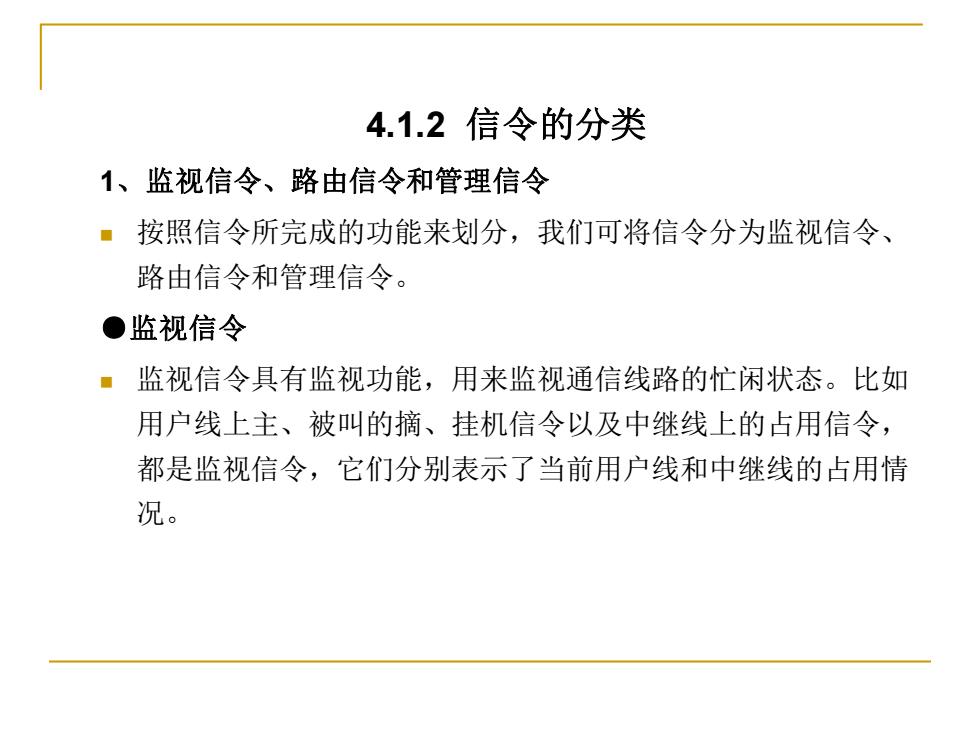

4.1.2信令的分类 1、监视信令、路由信令和管理信令 ·按照信令所完成的功能来划分，我们可将信令分为监视信令、 路由信令和管理信令。 ●监视信令 ■监视信令具有监视功能，用来监视通信线路的忙闲状态。比如 用户线上主、被叫的摘、挂机信令以及中继线上的占用信令， 都是监视信令，它们分别表示了当前用户线和中继线的占用情 况
4.1.2 信令的分类 1、监视信令、路由信令和管理信令 ◼ 按照信令所完成的功能来划分，我们可将信令分为监视信令、 路由信令和管理信令。 ●监视信令 ◼ 监视信令具有监视功能，用来监视通信线路的忙闲状态。比如 用户线上主、被叫的摘、挂机信令以及中继线上的占用信令， 都是监视信令，它们分别表示了当前用户线和中继线的占用情 况

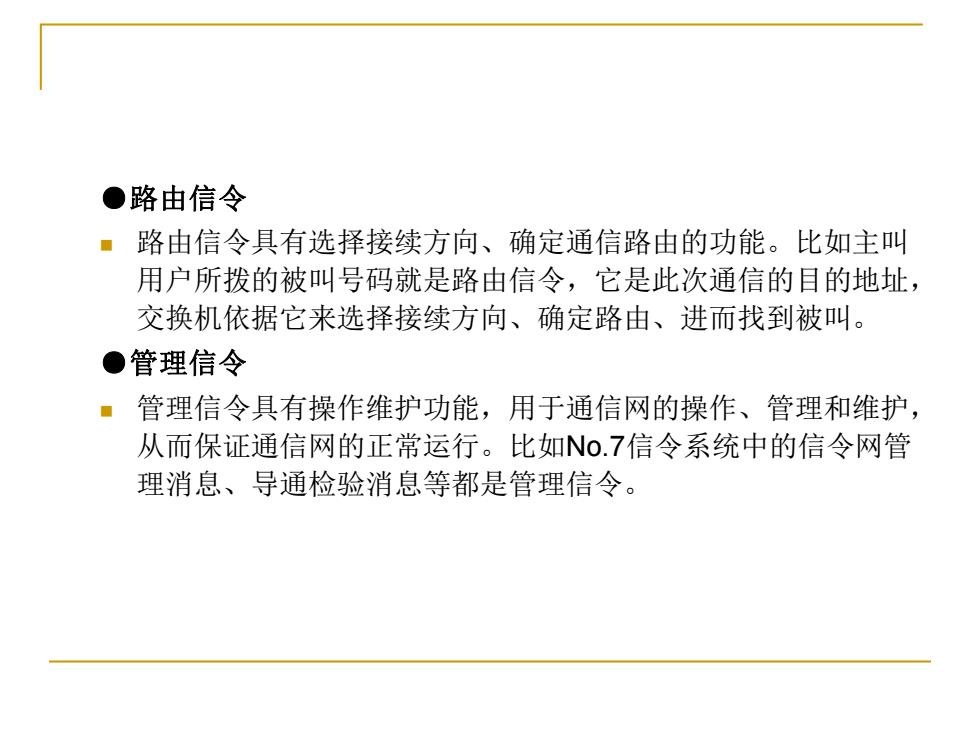

●路由信令 ·路由信令具有选择接续方向、确定通信路由的功能。比如主叫 用户所拨的被叫号码就是路由信令，它是此次通信的目的地址， 交换机依据它来选择接续方向、确定路由、进而找到被叫。 ●管理信令 ·管理信令具有操作维护功能，用于通信网的操作、管理和维护， 从而保证通信网的正常运行。比如No.7信令系统中的信令网管 理消息、导通检验消息等都是管理信令
●路由信令 ◼ 路由信令具有选择接续方向、确定通信路由的功能。比如主叫 用户所拨的被叫号码就是路由信令，它是此次通信的目的地址， 交换机依据它来选择接续方向、确定路由、进而找到被叫。 ●管理信令 ◼ 管理信令具有操作维护功能，用于通信网的操作、管理和维护， 从而保证通信网的正常运行。比如No.7信令系统中的信令网管 理消息、导通检验消息等都是管理信令
2、用户信令和局间信令 按照信令所工作的区域来划分，我们可将信令分为用户信令 和局间信令。 ●用户信令 用户信令是在用户终端和交换节点之间的用户线上传送的信 令，即用户一网络接口(UNI)信令。主要有用户线状态信 令、地址信令和各种音信令。 (1)状态信令 用户线的状态信令是反映用户线忙闲状态的信令，也就是用 户线的监视信令。比如用户线上的摘、挂机信令
2、用户信令和局间信令 ◼ 按照信令所工作的区域来划分，我们可将信令分为用户信令 和局间信令。 ●用户信令 ◼ 用户信令是在用户终端和交换节点之间的用户线上传送的信 令，即用户－网络接口（UNI）信令。主要有用户线状态信 令、地址信令和各种音信令。 （1）状态信令 ◼ 用户线的状态信令是反映用户线忙闲状态的信令，也就是用 户线的监视信令。比如用户线上的摘、挂机信令
