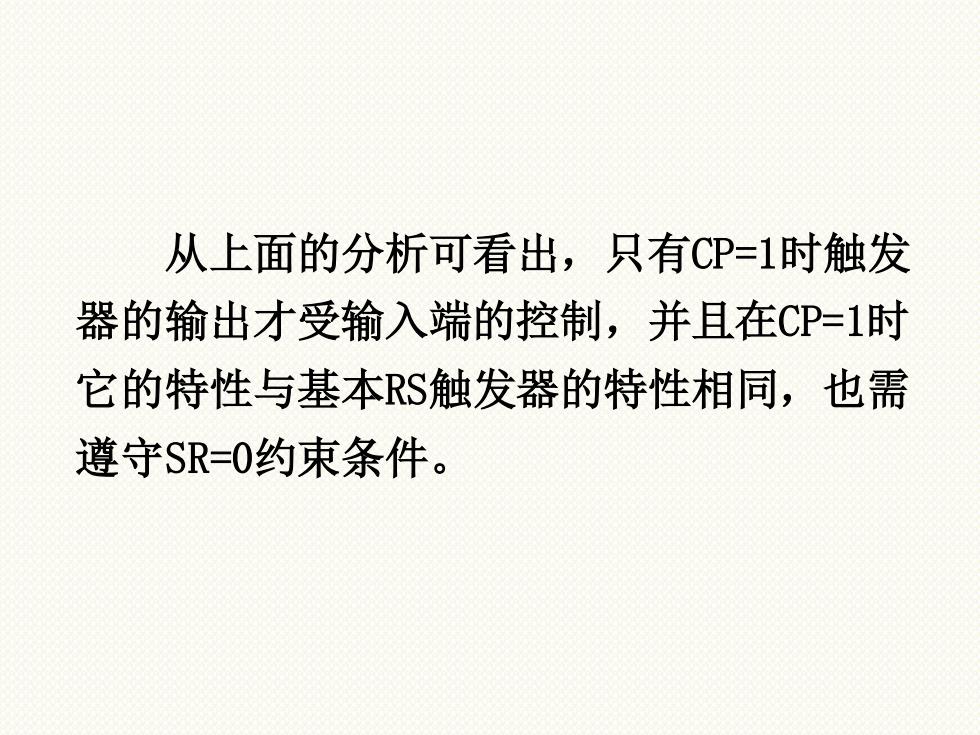

从上面的分析可看出，只有CP=1时触发 器的输出才受输入端的控制，并且在CP=1时 它的特性与基本RS触发器的特性相同，也需 遵守SR=0约束条件
从上面的分析可看出，只有CP=1时触发 器的输出才受输入端的控制，并且在CP=1时 它的特性与基本RS触发器的特性相同，也需 遵守SR=0约束条件

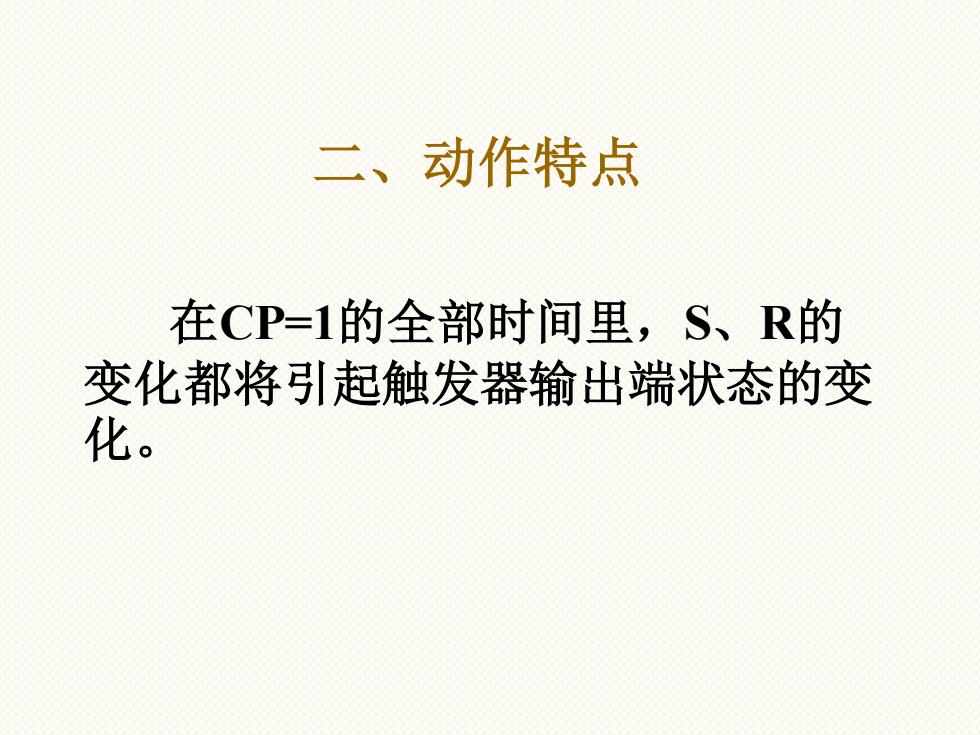

二、动作特点 在CP=1的全部时间里，S、R的 变化都将引起触发器输出端状态的变 化
二、动作特点 在CP=1的全部时间里，S、R的 变化都将引起触发器输出端状态的变 化
例： CPt 0 S CP R 0 Q G: G4 0 设初始状态 Q”=0 0
例： O CP O S O Q O R O 设初始状态 Q Q 0 n =

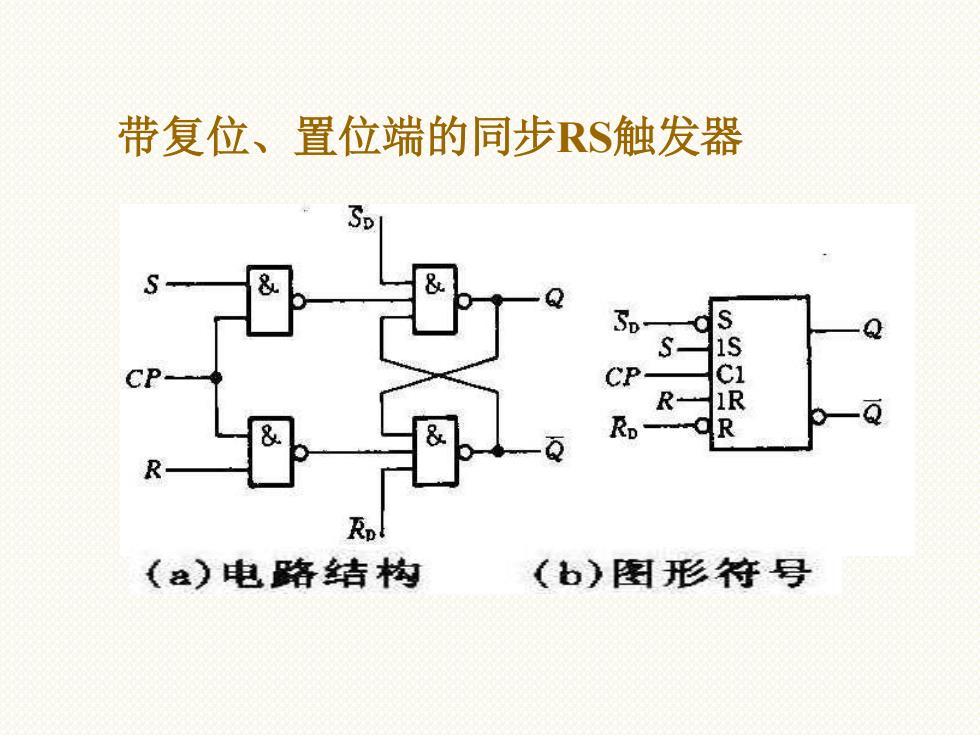

带复位、置位端的同步RS触发器 R 95 RD R RD (a)电路结构 (b)图形符号
带复位、置位端的同步RS触发器

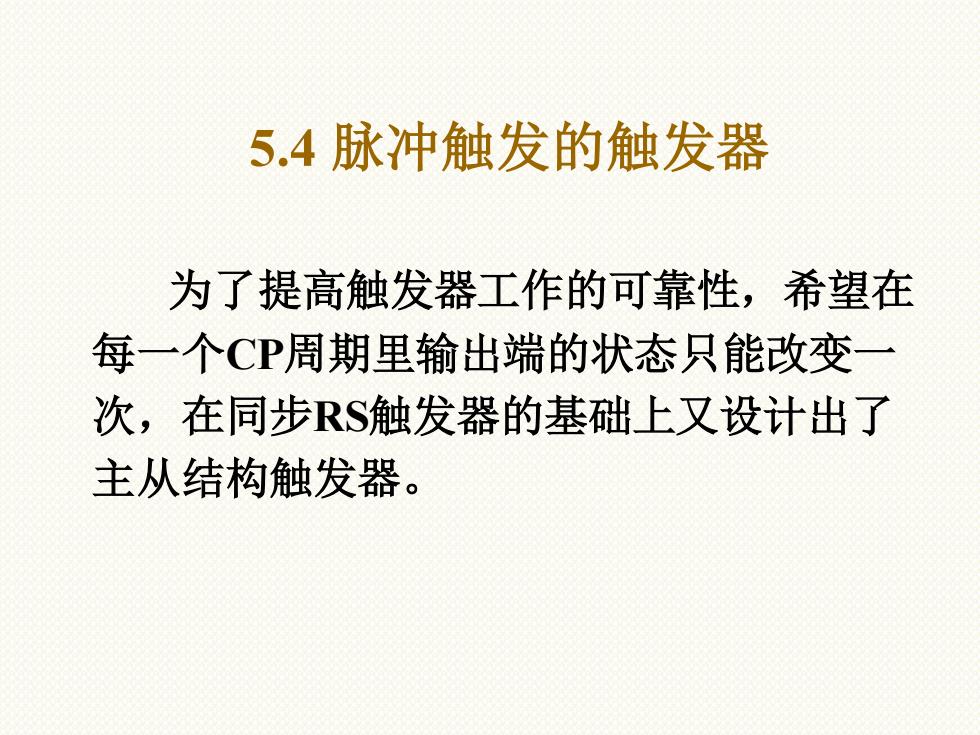

5.4脉冲触发的触发器 为了提高触发器工作的可靠性，希望在 每一个CP周期里输出端的状态只能改变一 次，在同步RS触发器的基础上又设计出了 主从结构触发器
5.4 脉冲触发的触发器 为了提高触发器工作的可靠性，希望在 每一个CP周期里输出端的状态只能改变一 次，在同步RS触发器的基础上又设计出了 主从结构触发器
