《电路原理实验》教学大纲 (Circuit Principle Experiment) 基本信息 课程 课程 编号 B1420273 属性 必修■选修口 学分 0.5 实验学时 16 实验■实训口上机口见习口实习口 先修 理积 高等数学、电路原理 开课 信息工程学院 适用 自动化、电子信总工程、计算机科学与 单位 专业 技术 课得负 责人 丁元明撰写人 谢新开 审核人 丁元明 二、实验简介 “电路原理实验”是自动化、电子信息、计算机技术等专业一门专业基础课， 也是学院设置的平台课。本课程配合电路原理的理论教学，密切结合工程实际 开展实践教学。主要内容包括：基本电路定理验证、正弦稳态交流电路测量及功 率因数提高、RLC串联谐振电路的研究、一阶电路暂态过程的研究等。通过本 课程的学习，使学生学会常用电工实验设备及仪器仪表的使用方法，和基本电路 元件的使用方法，具有基本电路的分析、设计和应用能力，具备排除简单电路故 障的能力，学会用软件进行电路仿真实验，为学习后续课程储备必要的知识：使 学生在实验过程中养成严谨认真的科学作风和理论联系实际的工程观点，培养创 新意识，为将来从事工程实践活动打下良好的基础。 三、实验目标与基本要求 1实验目标 实验目标1（知识目标）：能够正确使用电工实验设备及仪器仪表，完成实 验电路的正确布局和连接：学会电路参数测量方法并验证其正确性，完成实验报 告的撰写、实验图表的绘制：能够排除简单电路故障。 实验目标2（能力目标）：能够独立查阅文献资料、确定实验方法、选择实 验器材：能够将基本电路理论和分析设计方法应用到实际中，进行合理分析计算， 提出可行设计方案并验证实施。 实验目标3（素质目标）：能够解决实际工程问题，并在这一过程中培养创 新意识。通过训练养成坚持不懈的学习精神、严谨认真的科学作风和正确的价值 观，培养工程素质、提高专业素养，为将来从事工程实践活动奠定良好的基础

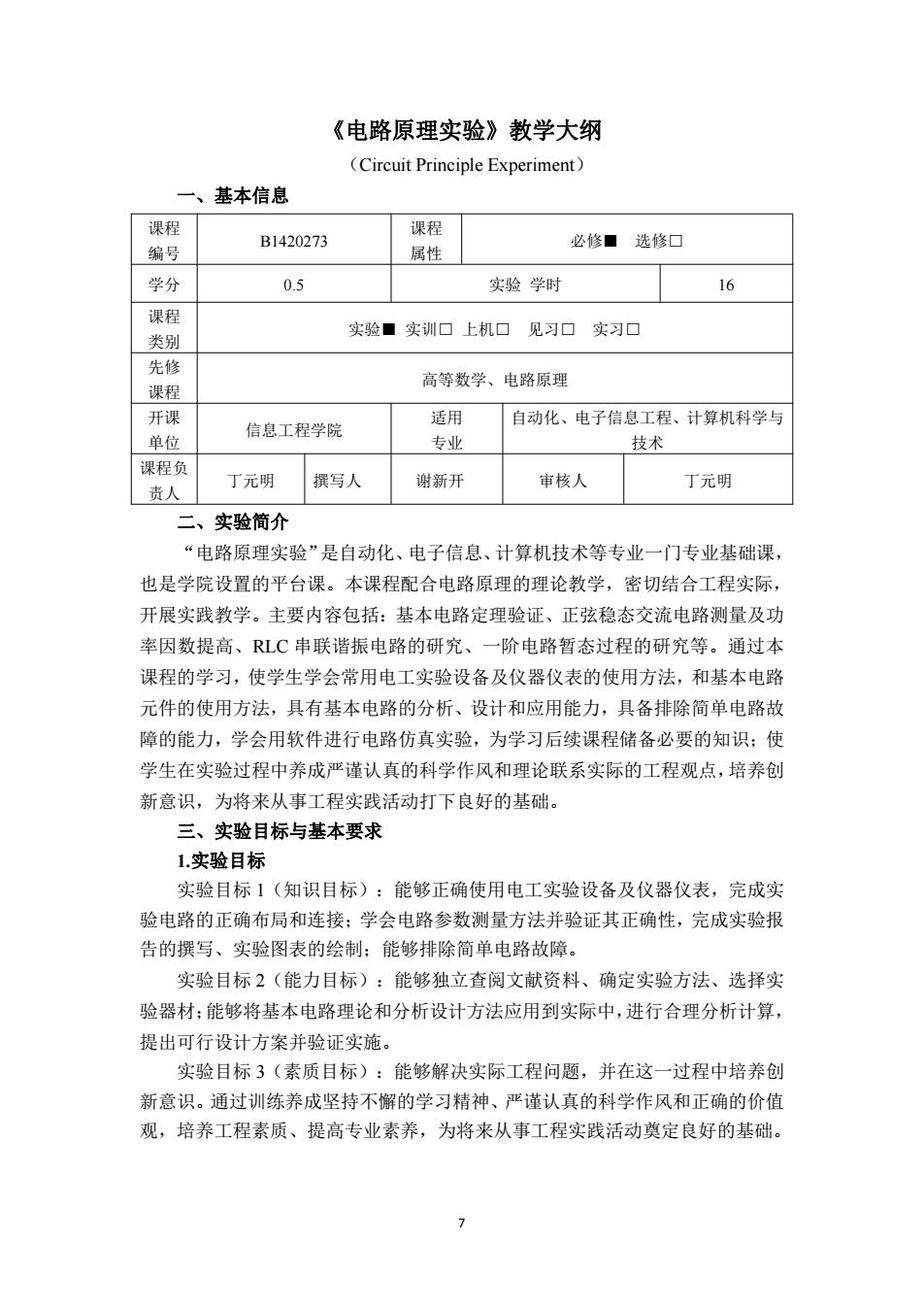

7 《电路原理实验》教学大纲 （Circuit Principle Experiment） 一、基本信息 课程 编号 B1420273 课程 属性 必修■ 选修□ 学分 0.5 实验 学时 16 课程 类别 实验■ 实训□ 上机□ 见习□ 实习□ 先修 课程 高等数学、电路原理 开课 单位 信息工程学院 适用 专业 自动化、电子信息工程、计算机科学与 技术 课程负 责人 丁元明 撰写人 谢新开 审核人 丁元明 二、实验简介 “电路原理实验”是自动化、电子信息、计算机技术等专业一门专业基础课， 也是学院设置的平台课。本课程配合电路原理的理论教学，密切结合工程实际， 开展实践教学。主要内容包括：基本电路定理验证、正弦稳态交流电路测量及功 率因数提高、RLC 串联谐振电路的研究、一阶电路暂态过程的研究等。通过本 课程的学习，使学生学会常用电工实验设备及仪器仪表的使用方法，和基本电路 元件的使用方法，具有基本电路的分析、设计和应用能力，具备排除简单电路故 障的能力，学会用软件进行电路仿真实验，为学习后续课程储备必要的知识；使 学生在实验过程中养成严谨认真的科学作风和理论联系实际的工程观点，培养创 新意识，为将来从事工程实践活动打下良好的基础。 三、实验目标与基本要求 1.实验目标 实验目标 1（知识目标）：能够正确使用电工实验设备及仪器仪表，完成实 验电路的正确布局和连接；学会电路参数测量方法并验证其正确性，完成实验报 告的撰写、实验图表的绘制；能够排除简单电路故障。 实验目标 2（能力目标）：能够独立查阅文献资料、确定实验方法、选择实 验器材；能够将基本电路理论和分析设计方法应用到实际中，进行合理分析计算， 提出可行设计方案并验证实施。 实验目标 3（素质目标）：能够解决实际工程问题，并在这一过程中培养创 新意识。通过训练养成坚持不懈的学习精神、严谨认真的科学作风和正确的价值 观，培养工程素质、提高专业素养，为将来从事工程实践活动奠定良好的基础
2实验目标对毕业要求的支撑 毕业要求 课程目标 (与专业培养方案一致) 2 3 1工程知识 2.问题分析 4研究 3.课程资源 (1)推荐参考教材及参考书目 类别 名称 主编 出版社 出版时间 参考 电路原理实验讲义 教材 谢新开 自编 2010.9 杨飒 电路与电子线路实验教程 清华大学出版补 张辉 2018.8 武汉理工大学 书目 电路实验指导书 洪秋 出版社 2017.9 电路（第五版） 邱关源 高等教育出版社 2006.5 电路理论基础（第三版）陈希有 高等教有出版社 2004.1 (2)课程网站 超星泛雅网络教学平台一电路原理 http://i.mooc.chaoxing.com/space/index.shtml 电路原理东北大学中国大学MOOC(慕课) https//www icourse163 org/course/NEU-1205916813 电路基础_西北工业大学_中国大学MOOC(幕课) https://www.icourse163.org/course/NWPU-1001599007 4.成绩评价标准 成绩构成 评价方式 评价依据 平时表现 能认真对待实验环节，提前准备实验内容，不迟到 实验习惯 (权重12) 不早退 (10% 实验过程 实验过程有序，结束后对实验台进行规范整理。 (权重12】 实验项目报告 实验操作+实 对每个实验：预习(10分)，实验操作(40 裸后数据处理及回答问题(50)。实验报告完成质 (70%) 验报告 量、内容完整、书写工整、计算准确、结论正确等。 操作考核 (20%) 操作技能 实验仪器仪表使用、电路连接、实验数据测量
8 2.实验目标对毕业要求的支撑 毕业要求 （与专业培养方案一致） 课程目标 1 2 3 1.工程知识 √ √ √ 2.问题分析 √ √ 4.研究 √ √ 3.课程资源 （1）推荐参考教材及参考书目 类别 名称 主编 出版社 出版时间 参考 教材 电路原理实验讲义 谢新开 自编 2010.9 参考 书目 电路与电子线路实验教程 杨飒 张辉 清华大学出版社 2018.8 电路实验指导书 洪秋媛 武汉理工大学 出版社 2017.9 电路（第五版） 邱关源 高等教育出版社 2006.5 电路理论基础（第三版） 陈希有 高等教育出版社 2004.1 （2）课程网站 超星泛雅网络教学平台—电路原理 http://i.mooc.chaoxing.com/space/index.shtml 电路原理_东北大学_中国大学 MOOC（慕课） https://www.icourse163.org/course/NEU-1205916813 电路基础_西北工业大学_中国大学 MOOC（慕课） https://www.icourse163.org/course/NWPU-1001599007 4.成绩评价标准 成绩构成 评价方式 评价依据 实验习惯 （10%） 平时表现 （权重 1/2） 能认真对待实验环节，提前准备实验内容，不迟到 不早退。 实验过程 （权重 1/2） 实验过程有序，结束后对实验台进行规范整理。 实验项目报告 （70%） 实验操作+实 验报告 针对每个实验：预习（10 分），实验操作（40）， 课后数据处理及回答问题（50）。实验报告完成质 量、内容完整、书写工整、计算准确、结论正确等。 操作考核 （20%） 操作技能 实验仪器仪表使用、电路连接、实验数据测量
四、实验内容及要求 项目每组项目对应课 序号 项目名称 项目内容 学时 类型 人数 要求 程目标 1验证基尔蛋夫定律： 2验证叠加原理，理解电溽 单独作用的实验方法： 基本电路定 3验证戴维南定理，测量有 4 验证 1 必做 1、3 理验证 源二端网络等效参数，完 成等效电路的连接及参数 测量。 1.学会常用交流测量仪表 的使用方法： 2完成RC、RL、RLC串联 申路的参数测量，研究交 交流电路测 2 量及功率因 流电路电压、电流之间的 综合 1 必做1、2、3 相量关系： 数改善实验 3完成日光灯电路的线 连接及参数测量： 4.理解改善电路功率因数 的意义及其方法。 1.学会用示波器观察并 录正弦波波形及参数： 2.设计一个RLC串联电路 RC串联 并利用该电路完成串联谱 3 振特性的测试 4 设计 1 必微 振电路研究 3学会用实验的方法绘制 RLC串联电路的谐振曲 线，以及求取谐振频率 通频带带宽和品质因数。 1能够使用示波器、信号 源 2完成方波的波形参数及 一阶电路名 测量： 4 设计 1 态过程研究3.设计RC电路，测量并记 必做1、2、3 录其过渡过程的波形： 4.设计微分电路和积分电 路，并进行实验验证。 9

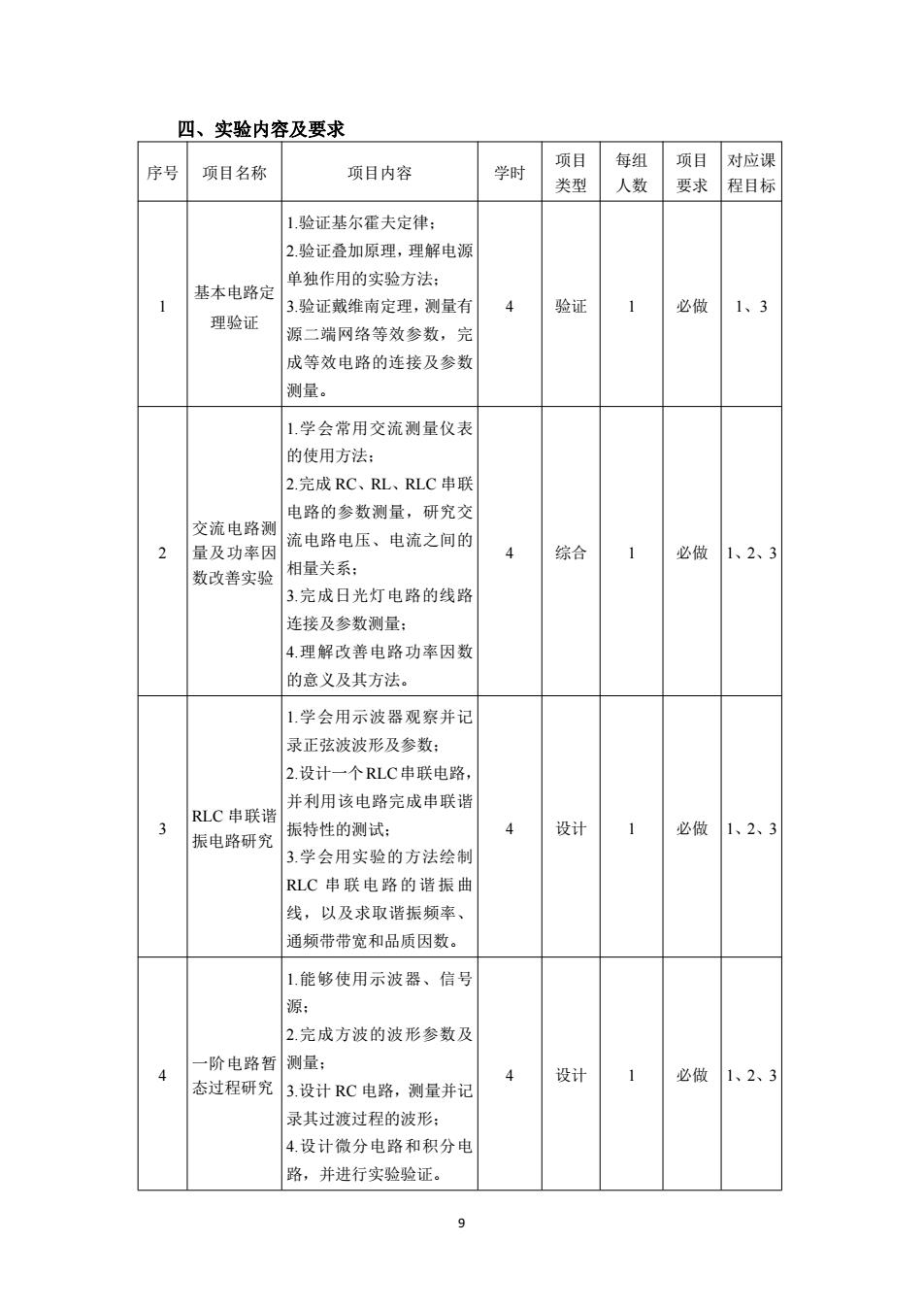

9 四、实验内容及要求 序号 项目名称 项目内容 学时 项目 类型 每组 人数 项目 要求 对应课 程目标 1 基本电路定 理验证 1.验证基尔霍夫定律； 2.验证叠加原理，理解电源 单独作用的实验方法； 3.验证戴维南定理，测量有 源二端网络等效参数，完 成等效电路的连接及参数 测量。 4 验证 1 必做 1、3 2 交流电路测 量及功率因 数改善实验 1.学会常用交流测量仪表 的使用方法； 2.完成 RC、RL、RLC 串联 电路的参数测量，研究交 流电路电压、电流之间的 相量关系； 3.完成日光灯电路的线路 连接及参数测量； 4.理解改善电路功率因数 的意义及其方法。 4 综合 1 必做 1、2、3 3 RLC 串联谐 振电路研究 1.学会用示波器观察并记 录正弦波波形及参数； 2.设计一个RLC串联电路， 并利用该电路完成串联谐 振特性的测试； 3.学会用实验的方法绘制 RLC 串联 电路 的谐 振曲 线，以及求取谐振频率、 通频带带宽和品质因数。 4 设计 1 必做 1、2、3 4 一阶电路暂 态过程研究 1.能够使用示波器、信号 源； 2.完成方波的波形参数及 测量； 3.设计 RC 电路，测量并记 录其过渡过程的波形； 4.设计微分电路和积分电 路，并进行实验验证。 4 设计 1 必做 1、2、3
1量三相对称负载的申 压、电流，研究电压（电 流)的线值与相值之间的 关系： 三相电路仿 5 真实验 测量三相不对称负载的 4 设计 选做 1、2、 电压、电流，研究中线的 作用 3完成三相电路功率测试 4.分析三相对称负载故障 合 计 16

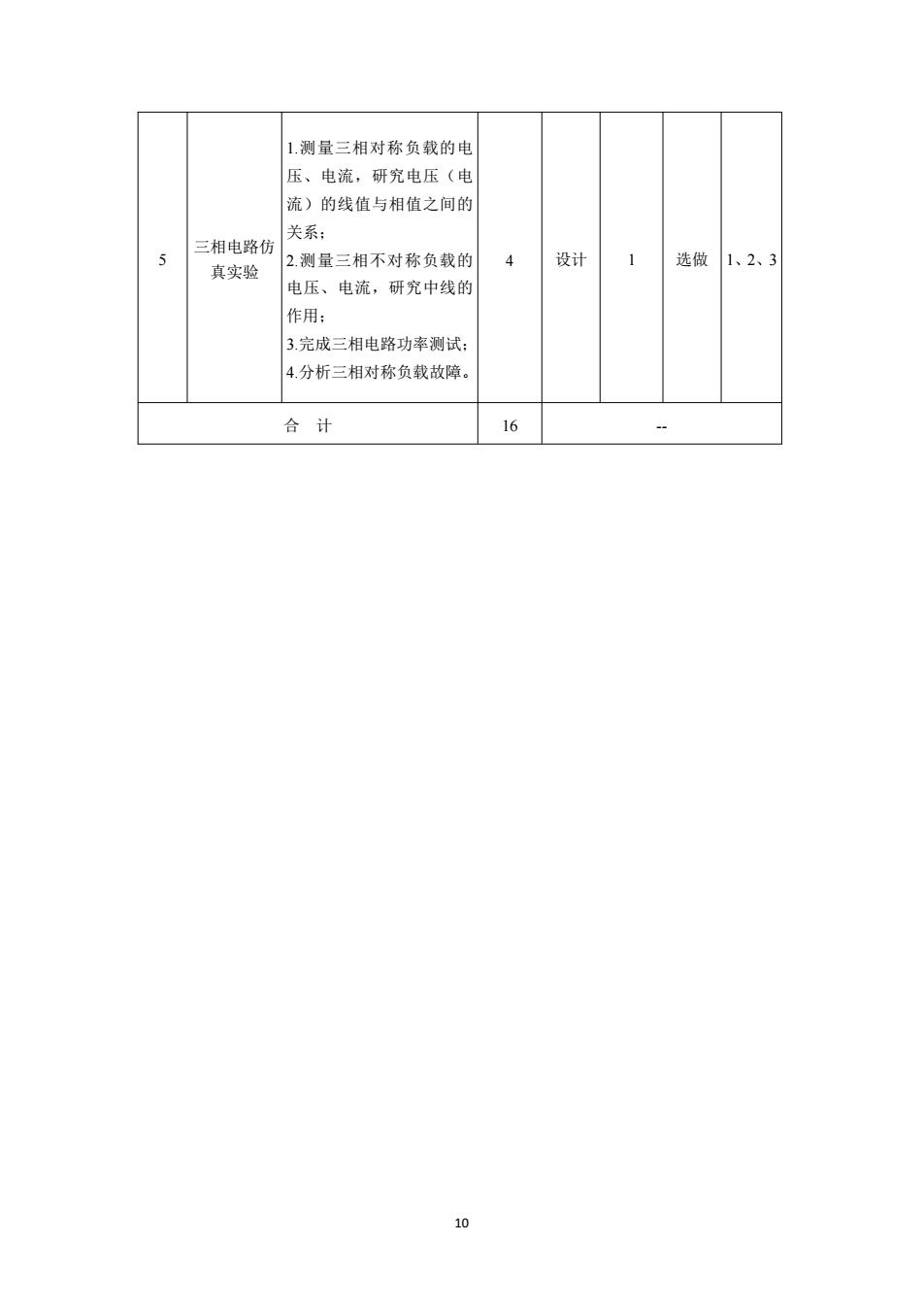

10 5 三相电路仿 真实验 1.测量三相对称负载的电 压、电流，研究电压（电 流）的线值与相值之间的 关系； 2.测量三相不对称负载的 电压、电流，研究中线的 作用； 3.完成三相电路功率测试； 4.分析三相对称负载故障。 4 设计 1 选做 1、2、3 合 计 16 --
《模拟电子技术基础》教学大纲 (Fundamentals of Analog Electronic Technology 一、基本信息 课程 代码 B1420274 课程 必修■选修口 属性 学分 4 总学时 理论 64 上机 实训 学时 64 学时0时0 课程 公共基础口 综合素质 大类基础口院内平台口 专业基础口 类别 专业主干口专业方向口专业任选口项峰课程口 先修 课程 高等数学、大学物理、电路原理 开课 信息工程学院 适用 电子信息工程、自动化、 单位 专业 计算机科学与技术 课程 负责人 李泽光 撰写人 张然 审核人 李泽光 二、课程说明 1.课程介绍 “模拟电子技术基础”是电子信息工程、通信工程、自动化等专业的学科平 台课。该课程是一门电子技术方面入门性质的基础课，主要讲授模拟电子电路的 基本概念、基本电路和基本分析方法，属于电子技术基础的一部分。课程主要内 容包括：半导体二极管及其基本电路、双极结型三极管及放大电路基础、场效应 管及其放大电路、功率放大电路、集成电路运算放大器、反馈放大电路、信号处 理与信号产生电路、直流稳压电源等。课程主要目的是培养学生掌握利用半导体 元件实现对模拟信号的放大以及对电路的控制等知识，为电子技术领域后续内容 的深入学习打下一定的基础。 Fundamentals of Analog Electronic Technology is a subject platform course for the major of Electronic Information Engineering,Communication Engineering and Automation.etc.This course is an introductory basic course in electronics and mainly introduces the basic concepts,circuits and analysis methods of analog electronic circuits,which belongs to a part of electronic technology foundation.The mair contents of the course include:semiconductor diode and its basic circuit,bipolar junction transistor and amplifier circuit foundation,field effect transistor and its amplifier circuit,power amplifier circuit,integrated circuit operational amplifier. feedback amplifier cireuit,signal processing and generation circuits,DC stabilized power supply,etc.The main purpose of the course is to train students to master the knowledge of amplifying analog signals and controlling circuits by using semiconductor components,and lay a certain foundation for future learning of the follow-up contents in the field of electronic technology. 11

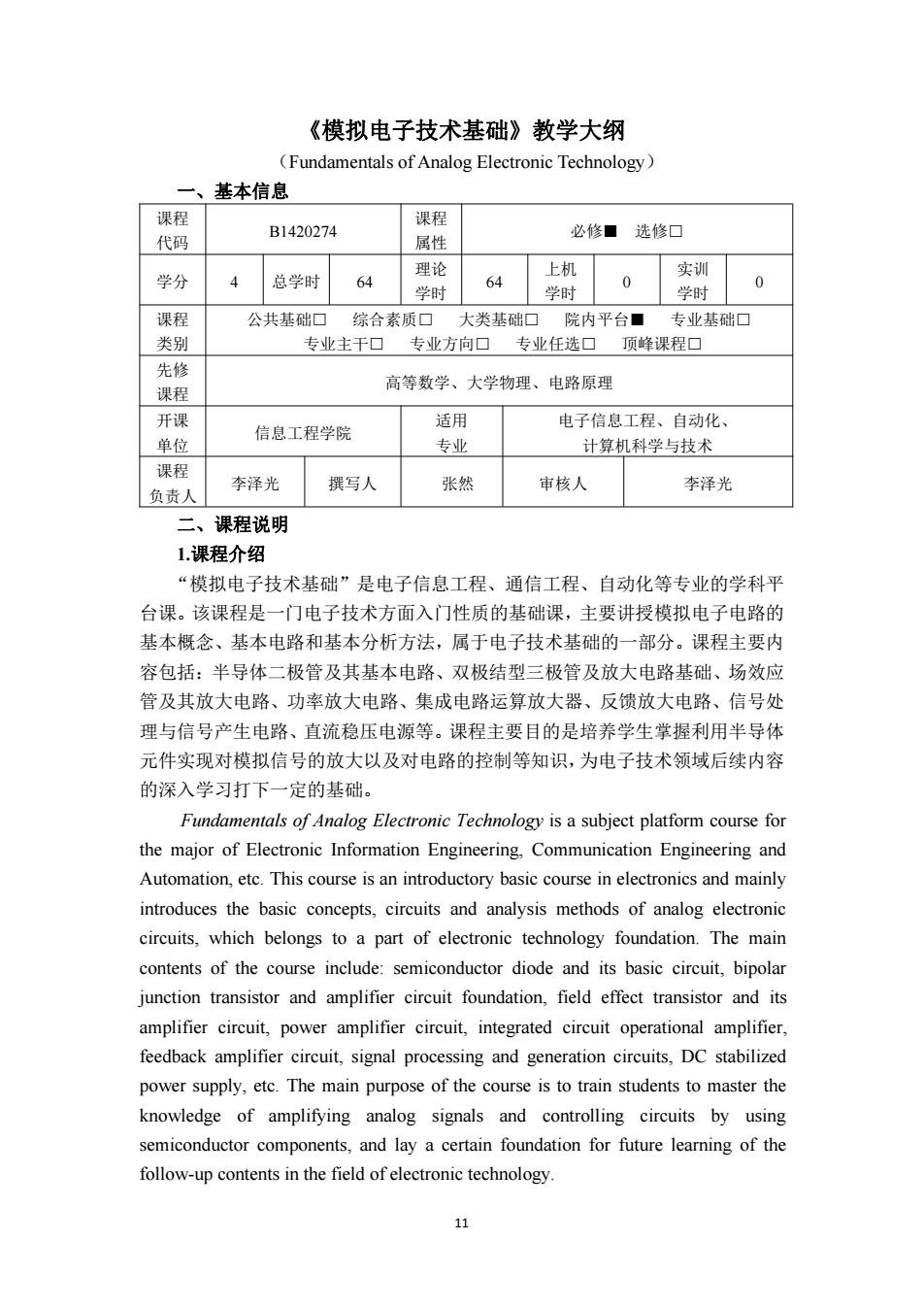

11 《模拟电子技术基础》教学大纲 （Fundamentals of Analog Electronic Technology） 一、基本信息 课程 代码 B1420274 课程 属性 必修■ 选修□ 学分 4 总学时 64 理论 学时 64 上机 学时 0 实训 学时 0 课程 类别 公共基础□ 综合素质□ 大类基础□ 院内平台■ 专业基础□ 专业主干□ 专业方向□ 专业任选□ 顶峰课程□ 先修 课程 高等数学、大学物理、电路原理 开课 单位 信息工程学院 适用 专业 电子信息工程、自动化、 计算机科学与技术 课程 负责人 李泽光 撰写人 张然 审核人 李泽光 二、课程说明 1.课程介绍 “模拟电子技术基础”是电子信息工程、通信工程、自动化等专业的学科平 台课。该课程是一门电子技术方面入门性质的基础课，主要讲授模拟电子电路的 基本概念、基本电路和基本分析方法，属于电子技术基础的一部分。课程主要内 容包括：半导体二极管及其基本电路、双极结型三极管及放大电路基础、场效应 管及其放大电路、功率放大电路、集成电路运算放大器、反馈放大电路、信号处 理与信号产生电路、直流稳压电源等。课程主要目的是培养学生掌握利用半导体 元件实现对模拟信号的放大以及对电路的控制等知识，为电子技术领域后续内容 的深入学习打下一定的基础。 Fundamentals of Analog Electronic Technology is a subject platform course for the major of Electronic Information Engineering, Communication Engineering and Automation, etc. This course is an introductory basic course in electronics and mainly introduces the basic concepts, circuits and analysis methods of analog electronic circuits, which belongs to a part of electronic technology foundation. The main contents of the course include: semiconductor diode and its basic circuit, bipolar junction transistor and amplifier circuit foundation, field effect transistor and its amplifier circuit, power amplifier circuit, integrated circuit operational amplifier, feedback amplifier circuit, signal processing and generation circuits, DC stabilized power supply, etc. The main purpose of the course is to train students to master the knowledge of amplifying analog signals and controlling circuits by using semiconductor components, and lay a certain foundation for future learning of the follow-up contents in the field of electronic technology
