第七章常见商用仿 生嗅觉系统
第七章 常见商用仿 生嗅觉系统
·仿生嗅觉系统包含有一定数量的气敏传感器，每 个传感器都能对给定的气体混合物产生非特定性 的响应，也就是说，对给定的任一待测混合物， 传感器都能产生响应，但是对不同的混合物，响 应的程度不同。 ●由不同类型的传感器组成的传感器阵列，就能对 不同成分的气体混合物产生相应的独特的响应图 谱，或者形象地称为“气味指纹
仿生嗅觉系统包含有一定数量的气敏传感器，每 个传感器都能对给定的气体混合物产生非特定性 的响应，也就是说，对给定的任一待测混合物， 传感器都能产生响应，但是对不同的混合物，响 应的程度不同。 由不同类型的传感器组成的传感器阵列，就能对 不同成分的气体混合物产生相应的独特的响应图 谱，或者形象地称为“气味指纹”
7.德国AIRSENSE公司PEN系 列电子鼻 ·AIRSENSE:世界上最早开发商业化电子鼻的公 司 ,模个尥棠盛病减氖膝满獯壁知、分析和判断 1.PEN3的系统构成 取样操作器（气路流量控制系统） 组 成 气体传感器阵列 模式识别系统(WinMuster)
7.1 德国AIRSENSE公司PEN系 列电子鼻 AIRSENSE：世界上最早开发商业化电子鼻的公 司 7.模1.1拟P人EN的3嗅的觉系感统官构对成气及味检进测行原感理知、分析和判断 1. PEN3的系统构成 组 成 取样操作器（气路流量控制系统） 气体传感器阵列 模式识别系统（WinMuster）
1.1PEN3的系统构成及检测原理 1.PEN3的系统构成 (1)取样操作器（气路流量控制系统） 依靠AIRSENSE公司多年的气体流量控制经验开发 的专利技术，主要部件是自动进样泵和流量控制器。 保证了在各种复杂的情况下PEN3内部气流的稳定， 使PEN3实现了在实验室、在线控制、开放环境等各种复 杂状况下的正常使用，起着类似于人的鼻子的作用
（1）取样操作器（气路流量控制系统） 依靠AIRSENSE公司多年的气体流量控制经验开发 的专利技术，主要部件是自动进样泵和流量控制器。 保证了在各种复杂的情况下PEN3内部气流的稳定， 使PEN3实现了在实验室、在线控制、开放环境等各种复 杂状况下的正常使用，起着类似于人的鼻子的作用。 7.1.1 PEN3的系统构成及检测原理 1. PEN3的系统构成

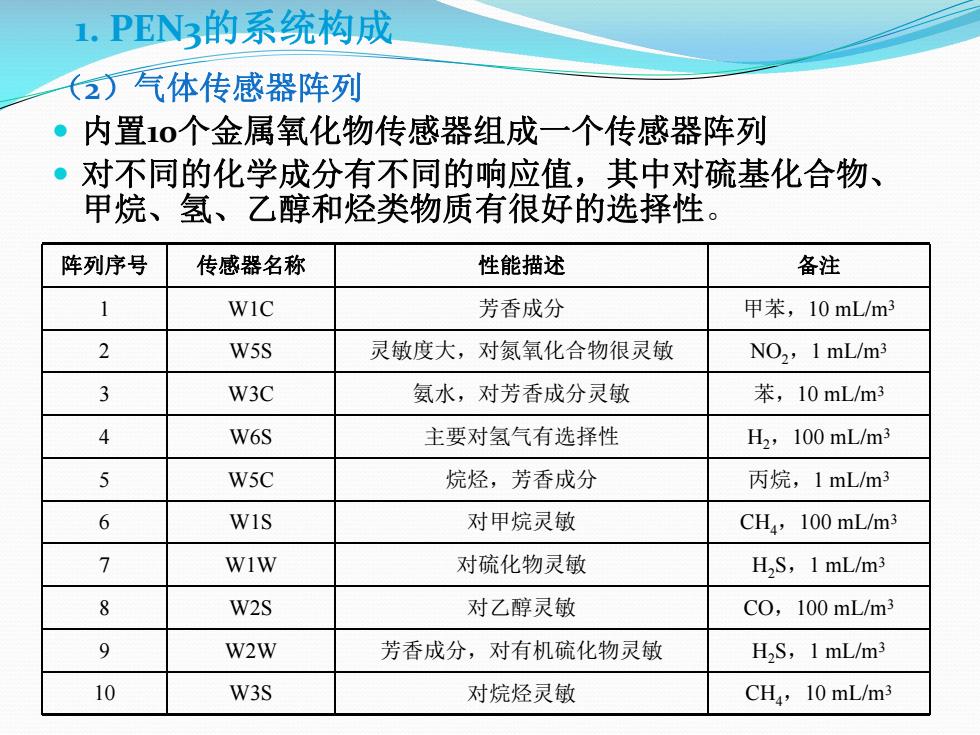

1.PEN3的系统构成 (2)气体传感器阵列 ·内置10个金属氧化物传感器组成一个传感器阵列 ·对不同的化学成分有不同的响应值，其中对硫基化合物、 甲烷、氢、乙醇和烃类物质有很好的选择性。 阵列序号 传感器名称 性能描述 备注 wIC 芳香成分 甲苯，10mL/m3 2 W5S 灵敏度大，对氮氧化合物很灵敏 NO,,1 mL/m3 3 W3C 氨水，对芳香成分灵敏 苯，10mL/m3 W6S 主要对氢气有选择性 H2,100mL/m3 5 W5C 烷烃，芳香成分 丙烷，1mL/m3 6 WIS 对甲烷灵敏 CH,100 mL/m3 7 WIW 对硫化物灵敏 H,S,1mL/m3 8 w2S 对乙醇灵敏 C0,100mL/m3 9 w2W 芳香成分，对有机硫化物灵敏 H2S,1 mL/m3 10 w3s 对烷烃灵敏 CHa,10 mL/m3
（2）气体传感器阵列 内置10个金属氧化物传感器组成一个传感器阵列 对不同的化学成分有不同的响应值，其中对硫基化合物、 甲烷、氢、乙醇和烃类物质有很好的选择性。 阵列序号 传感器名称 性能描述 备注 1 W1C 芳香成分 甲苯，10 mL/m3 2 W5S 灵敏度大，对氮氧化合物很灵敏 NO2，1 mL/m3 3 W3C 氨水，对芳香成分灵敏 苯，10 mL/m3 4 W6S 主要对氢气有选择性 H2，100 mL/m3 5 W5C 烷烃，芳香成分 丙烷，1 mL/m3 6 W1S 对甲烷灵敏 CH4，100 mL/m3 7 W1W 对硫化物灵敏 H2S，1 mL/m3 8 W2S 对乙醇灵敏 CO，100 mL/m3 9 W2W 芳香成分，对有机硫化物灵敏 H2S，1 mL/m3 10 W3S 对烷烃灵敏 CH4，10 mL/m3 1. PEN3的系统构成
