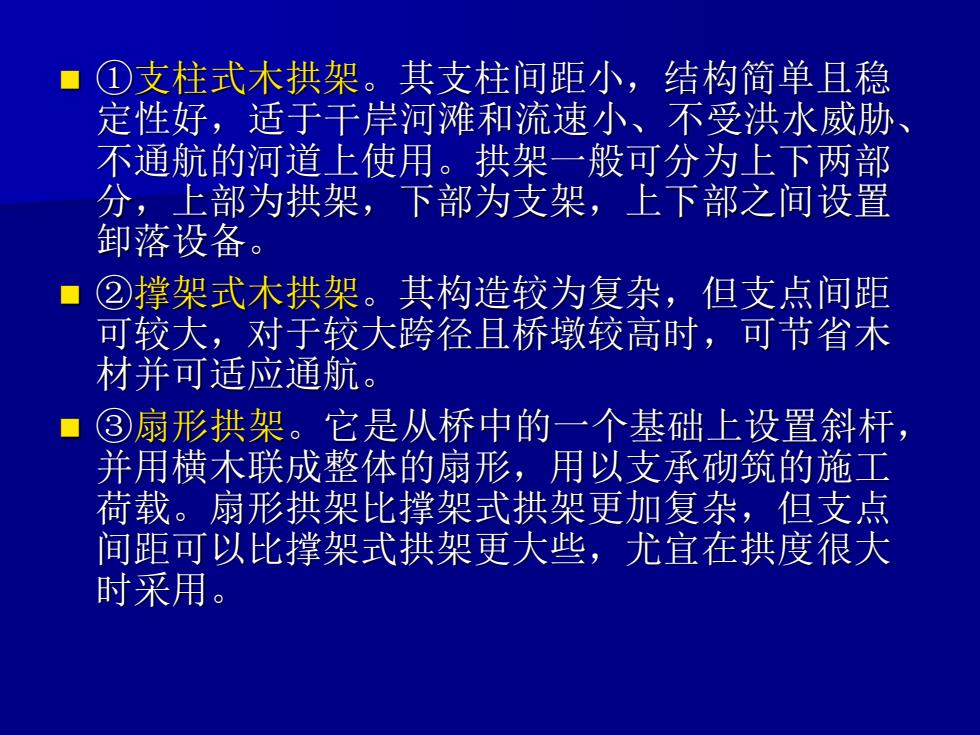

①支柱式木拱架。其支柱间距小，结构简单且稳 定性好，适于干岸河难和流速小、不受洪水威胁 不通航的河道上使用。拱架一般可分为上下两部 分，上部为拱架，下部为支架，上下部之间设置 卸落设备。 ②撑架式木拱架。其构造较为复杂，但支点间距 可较大，对于较大跨径且桥墩较高时，可节省木 材并可适应通航。 ③扇形拱架。它是从桥中的一个基础上设置斜杆， 并用横木联成整体的扇形，用以支承砌筑的施工 荷载。扇形拱架比撑架式拱架更加复杂，但支点 间距可以比撑架式拱架更大些，尤宜在拱度很大 时采用
◼ ①支柱式木拱架。其支柱间距小，结构简单且稳 定性好，适于干岸河滩和流速小、不受洪水威胁、 不通航的河道上使用。拱架一般可分为上下两部 分，上部为拱架，下部为支架，上下部之间设置 卸落设备。 ◼ ②撑架式木拱架。其构造较为复杂，但支点间距 可较大，对于较大跨径且桥墩较高时，可节省木 材并可适应通航。 ◼ ③扇形拱架。它是从桥中的一个基础上设置斜杆， 并用横木联成整体的扇形，用以支承砌筑的施工 荷载。扇形拱架比撑架式拱架更加复杂，但支点 间距可以比撑架式拱架更大些，尤宜在拱度很大 时采用

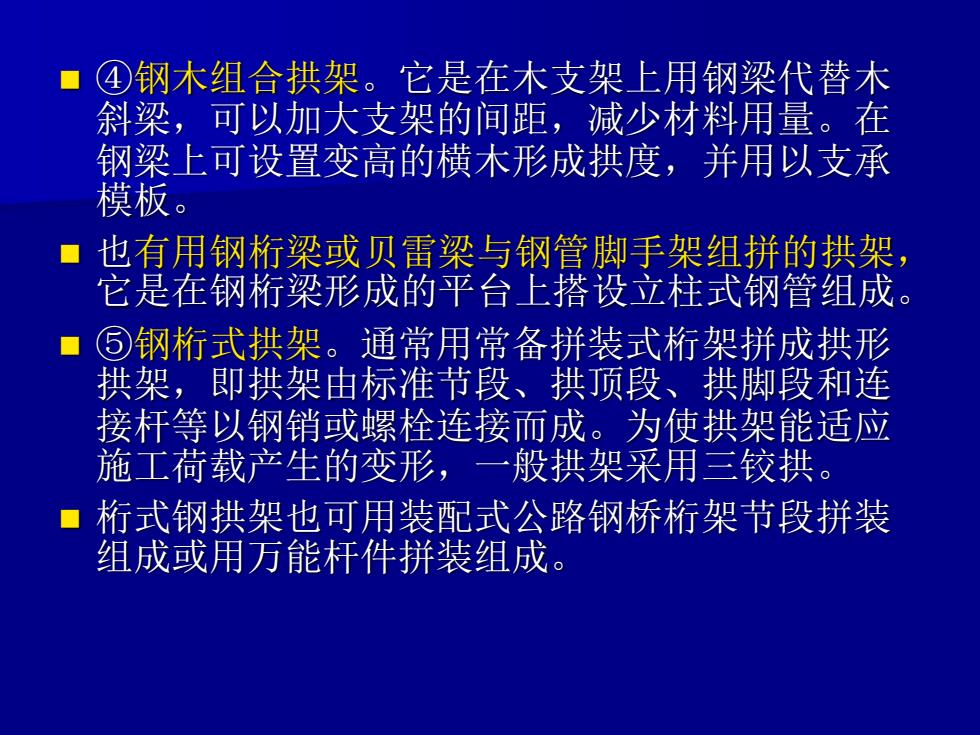

④钢木组合拱架。它是在木支架上用钢梁代替木 斜梁，可以加大支架的间距，减少材料用量。在 钢梁上可设置变高的横木形成拱度，并用以支承 模板。 也有用钢桁梁或贝雷梁与钢管脚手架组拼的拱架， 它是在钢桁梁形成的平台上搭设立柱式钢管组成。 ⑤钢桁式拱架。通常用常备拼装式桁架拼成拱形 拱架，即拱架由标准节段、拱顶段、拱脚段和连 接杆等以钢销或螺栓连接而成。为使拱架能适应 施工荷载产生的变形，一般拱架采用三铰拱。 桁式钢拱架也可用装配式公路钢桥桁架节段拼装 组成或用万能杆件拼装组成
◼ ④钢木组合拱架。它是在木支架上用钢梁代替木 斜梁，可以加大支架的间距，减少材料用量。在 钢梁上可设置变高的横木形成拱度，并用以支承 模板。 ◼ 也有用钢桁梁或贝雷梁与钢管脚手架组拼的拱架， 它是在钢桁梁形成的平台上搭设立柱式钢管组成。 ◼ ⑤钢桁式拱架。通常用常备拼装式桁架拼成拱形 拱架，即拱架由标准节段、拱顶段、拱脚段和连 接杆等以钢销或螺栓连接而成。为使拱架能适应 施工荷载产生的变形，一般拱架采用三铰拱。 ◼ 桁式钢拱架也可用装配式公路钢桥桁架节段拼装 组成或用万能杆件拼装组成

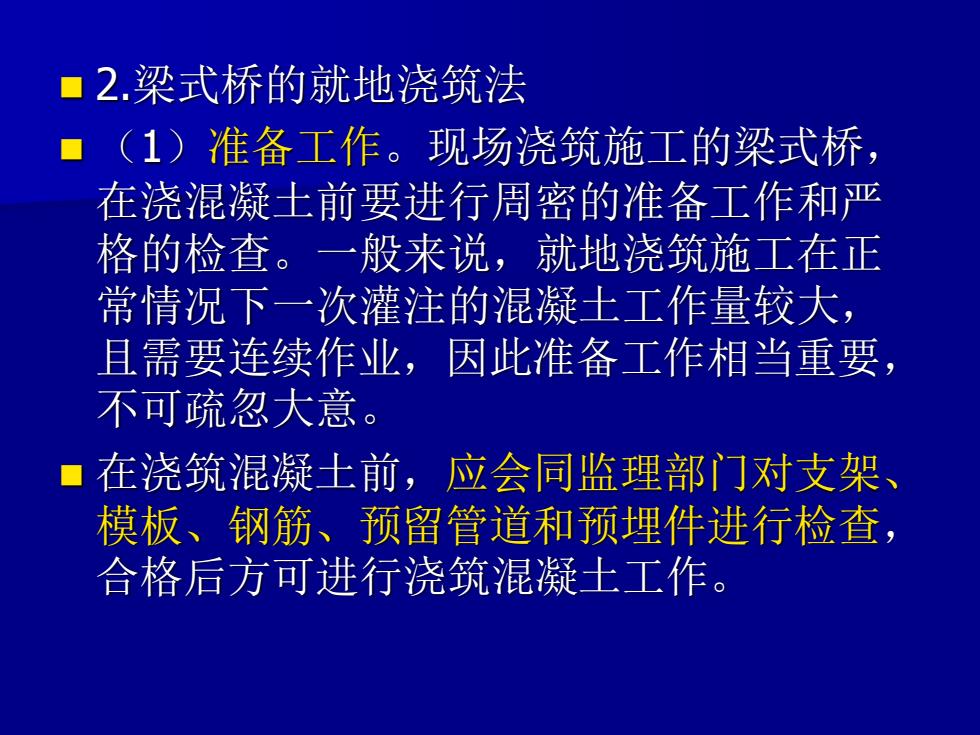

■2.梁式桥的就地浇筑法 (1)准备工作。现场浇筑施工的梁式桥， 在浇混凝土前要进行周密的准备工作和严 格的检查。一般来说，就地浇筑施工在正 常情况下一次灌注的混凝土工作量较大， 且需要连续作业，因此准备工作相当重要， 不可疏忽大意。 ■在浇筑混凝土前，应会同监理部门对支架、 模板、钢筋、预留管道和预埋件进行检查， 合格后方可进行浇筑混凝土工作
◼ 2.梁式桥的就地浇筑法 ◼ （1）准备工作。现场浇筑施工的梁式桥， 在浇混凝土前要进行周密的准备工作和严 格的检查。一般来说，就地浇筑施工在正 常情况下一次灌注的混凝土工作量较大， 且需要连续作业，因此准备工作相当重要， 不可疏忽大意。 ◼ 在浇筑混凝土前，应会同监理部门对支架、 模板、钢筋、预留管道和预埋件进行检查， 合格后方可进行浇筑混凝土工作
(2)梁式桥混凝土的浇筑顺序。无论对任何一种 型式的梁式桥，在考虑主梁混凝土浇筑顺序时， 不应使模板和支架产生有害的下沉。为了对浇筑 的混凝土进行振捣，浇筑混凝土应采用相应的分 层厚度；当在斜面或曲面上浇筑混凝土时，一般 从低处开始。 1)简支梁混凝土的浇筑。 ①水平分层浇筑。对于跨径不大的简支梁桥，可 在一跨全长内分层浇筑，在跨中合拢。分层的厚 度视振捣器的能力而定，一般选用15~30cm:当 采用人工捣实时，可选取15~20cm。为避免支架 不均匀沉陷的影响，浇筑速度应尽量快，以便在 混凝土失去塑性之前完成
◼ （2）梁式桥混凝土的浇筑顺序。无论对任何一种 型式的梁式桥，在考虑主梁混凝土浇筑顺序时， 不应使模板和支架产生有害的下沉。为了对浇筑 的混凝土进行振捣，浇筑混凝土应采用相应的分 层厚度；当在斜面或曲面上浇筑混凝土时，一般 从低处开始。 ◼ 1）简支梁混凝土的浇筑。 ◼ ①水平分层浇筑。对于跨径不大的简支梁桥，可 在一跨全长内分层浇筑，在跨中合拢。分层的厚 度视振捣器的能力而定，一般选用15～30cm；当 采用人工捣实时，可选取15～20cm。为避免支架 不均匀沉陷的影响，浇筑速度应尽量快，以便在 混凝土失去塑性之前完成

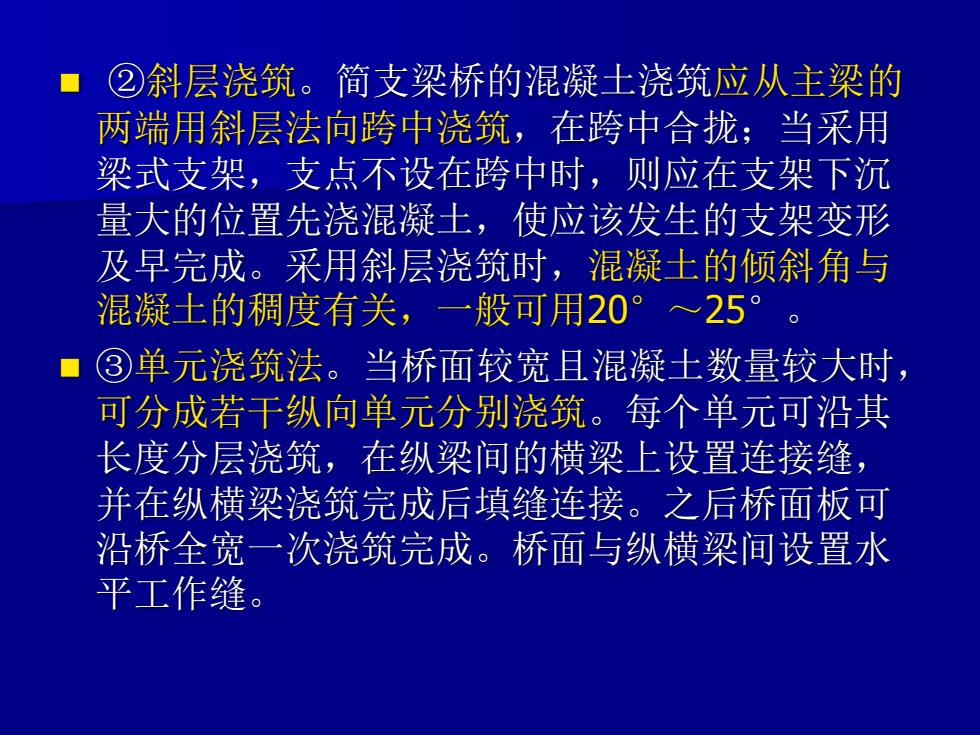

②斜层浇筑。简支梁桥的混凝土浇筑应从主梁的 两端用斜层法向跨中浇筑，在跨中合拢；当采用 梁式支架，支点不设在跨中时，则应在支架下沉 量大的位置先浇混凝土，使应该发生的支架变形 及早完成。采用斜层浇筑时，混凝土的倾斜角与 混凝土的稠度有关，一般可用20°~25°。 ③单元浇筑法。当桥面较宽且混凝土数量较大时， 可分成若干纵向单元分别浇筑。每个单元可沿其 长度分层浇筑，在纵梁间的横梁上设置连接缝， 并在纵横梁浇筑完成后填缝连接。之后桥面板可 沿桥全宽一次浇筑完成。桥面与纵横梁间设置水 平工作缝
◼ ②斜层浇筑。简支梁桥的混凝土浇筑应从主梁的 两端用斜层法向跨中浇筑，在跨中合拢；当采用 梁式支架，支点不设在跨中时，则应在支架下沉 量大的位置先浇混凝土，使应该发生的支架变形 及早完成。采用斜层浇筑时，混凝土的倾斜角与 混凝土的稠度有关，一般可用20° ～25° 。 ◼ ③单元浇筑法。当桥面较宽且混凝土数量较大时， 可分成若干纵向单元分别浇筑。每个单元可沿其 长度分层浇筑，在纵梁间的横梁上设置连接缝， 并在纵横梁浇筑完成后填缝连接。之后桥面板可 沿桥全宽一次浇筑完成。桥面与纵横梁间设置水 平工作缝
