第一节概述 几个定义网络计划 ■1、网络图：是由箭线和节点按照一定规则组成的学 用来表示工作流程的、有向有序的网状图形。 ■2、网络计划：在网络图上加注工作的时间参数 等而编制成的进度计划。 ·3、网络计划技术：用网络计划对工程的进度进 行安排和控制，以保证实现预定目标的科学的 计划管理技术。 网络计划的发展
第一节 概述 ▪ 一、几个定义网络计划 ▪ 1、网络图：是由箭线和节点按照一定规则组成的、 用来表示工作流程的、有向有序的网状图形。 ▪ 2、网络计划：在网络图上加注工作的时间参数 等而编制成的进度计划。 ▪ 3、网络计划技术：用网络计划对工程的进度进 行安排和控制，以保证实现预定目标的科学的 计划管理技术。 ▪ 二、网络计划的发展
三、网络计划的基本原理 应用网络图的形式表述一项工程的各 施工过程的顺序及它们间的相互关系，经过 计算分析，找出决定工期的关键工序和关键 斋 线路，通过不断改善网络图，得到最优方案， 力求以最小的消耗取得最大效益。 周 超
三、网络计划的基本原理 ▪ 应用网络图的形式表述一项工程的各个 施工过程的顺序及它们间的相互关系，经过 计算分析，找出决定工期的关键工序和关键 线路，通过不断改善网络图，得到最优方案， 力求以最小的消耗取得最大效益

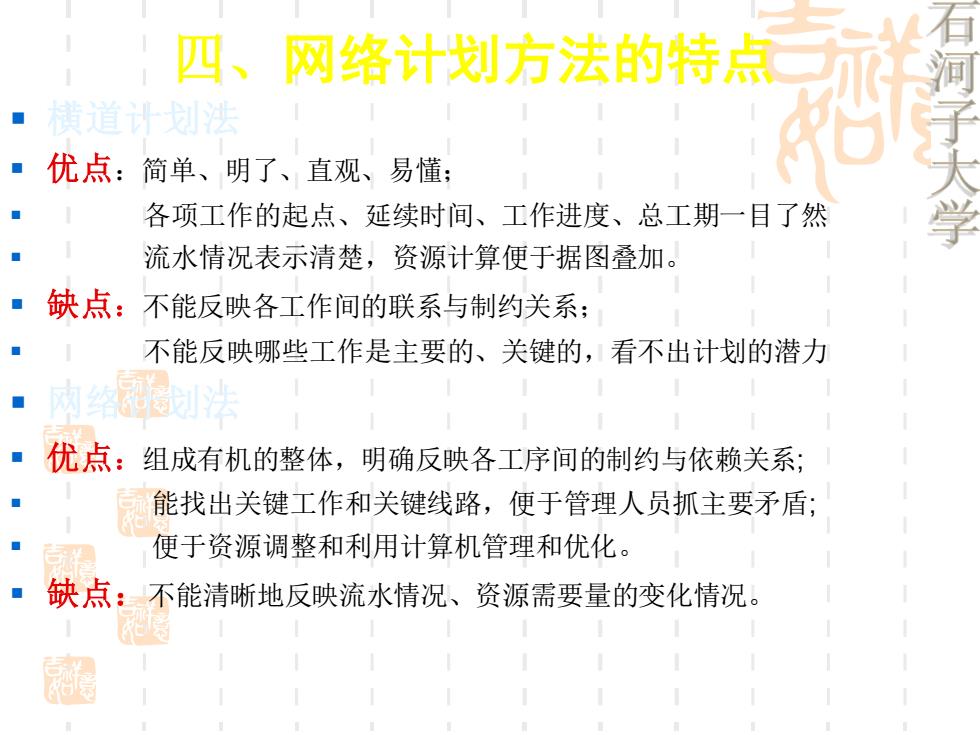

四、网络计划方法的特点 ■ 横道计划洪 优点：简单、明了、直观、易懂； 各项工作的起点、延续时间、工作进度、总工期一目了然 流水情况表示清楚，资源计算便于据图叠加。 缺点：不能反映各工作间的联系与制约关系； 不能反映哪些工作是主要的、关键的，看不出计划的潜力 肉络划法 优点：组成有机的整体，明确反映各工序间的制约与依赖关系； 能找出关键工作和关键线路，便于管理人员抓主要矛盾； 便于资源调整和利用计算机管理和优化。 缺点：不能清晰地反映流水情况、资源需要量的变化情况
四、网络计划方法的特点 ▪ 横道计划法 ▪ 优点：简单、明了、直观、易懂； ▪ 各项工作的起点、延续时间、工作进度、总工期一目了然 ▪ 流水情况表示清楚，资源计算便于据图叠加。 ▪ 缺点：不能反映各工作间的联系与制约关系； ▪ 不能反映哪些工作是主要的、关键的，看不出计划的潜力 ▪ 网络计划法 ▪ 优点：组成有机的整体，明确反映各工序间的制约与依赖关系; ▪ 能找出关键工作和关键线路，便于管理人员抓主要矛盾; ▪ 便于资源调整和利用计算机管理和优化。 ▪ 缺点：不能清晰地反映流水情况、资源需要量的变化情况
五、网络图的基本类型 1、双代号网络图： 两个圆圈和一个箭线表示一项工作的网状图 挖士 垫层 3d 2d 单代号网络图 个圆圈表示一项工作，箭线表示顺序的网状图 2 3 挖土 垫层 福 3d 2d
五、网络图的基本类型 ▪ 1、双代号网络图： ▪ 两个圆圈和一个箭线表示一项工作 的网状图 ▪ 2、单代号网络图： ▪ 一个圆圈表示一项工作，箭线表示顺序的网状图 挖 土 2 3d 垫 层 3 2d 挖土 垫层 3 d 2d 3 4 5
