(13)缆索起重机。缆索起重机适用于高 差较大的垂直吊装和架空纵向运输，吊运 量从几吨至几十吨，纵向运距从几十米至 几百米。缆索起重机是由主索、天线滑车、 起重索、牵引索、起重及牵引绞车、主索 地锚、塔架、风缆、主索平衡滑轮、电动 卷扬机、手摇绞车、链滑车及各种滑轮等 部件组成。在吊装拱桥时，缆索吊装系统 除了上述各部件外，还有扣索、扣索排架、 扣索地锚、扣索绞车等部件
◼ （13）缆索起重机。缆索起重机适用于高 差较大的垂直吊装和架空纵向运输，吊运 量从几吨至几十吨，纵向运距从几十米至 几百米。缆索起重机是由主索、天线滑车、 起重索、牵引索、起重及牵引绞车、主索 地锚、塔架、风缆、主索平衡滑轮、电动 卷扬机、手摇绞车、链滑车及各种滑轮等 部件组成。在吊装拱桥时，缆索吊装系统 除了上述各部件外，还有扣索、扣索排架、 扣索地锚、扣索绞车等部件
(14)架桥机。目前在我国使用的架桥机类型很 多，其构造和性能也各不相同，最常用的有单梁 式架桥机和双梁式架桥机两种类型。单梁式架桥 机主要为胜利型1300kN架桥铺轨机(SL一130)。 双梁式架桥机主要为红旗一130型架桥机。它是在 总结分析我国已有的架桥机优缺点的基础上设计 制造的。目前使用的架桥机还有长征一160改进型， 该机可吊装40m预应力铁路简支梁。此外，在公 路部门也经常使用万能杆件或贝雷梁拼装而成的 各式架桥机。 ,(15)造桥机。造桥机是为适应建造更大跨度桥 梁而开发研制的架设设备。由铁道部建筑设计研 究院承担并成功试制架设40~60m跨度梁的造桥 机，并在南（宁）昆（明）线上架设使用
◼ （14）架桥机。目前在我国使用的架桥机类型很 多，其构造和性能也各不相同，最常用的有单梁 式架桥机和双梁式架桥机两种类型。单梁式架桥 机主要为胜利型1300kN架桥铺轨机(SL—130)。 双梁式架桥机主要为红旗—130型架桥机。它是在 总结分析我国已有的架桥机优缺点的基础上设计 制造的。目前使用的架桥机还有长征—160改进型， 该机可吊装40m预应力铁路简支梁。此外，在公 路部门也经常使用万能杆件或贝雷梁拼装而成的 各式架桥机。 ◼ （15）造桥机。造桥机是为适应建造更大跨度桥 梁而开发研制的架设设备。由铁道部建筑设计研 究院承担并成功试制架设40～60m跨度梁的造桥 机，并在南（宁）昆（明）线上架设使用

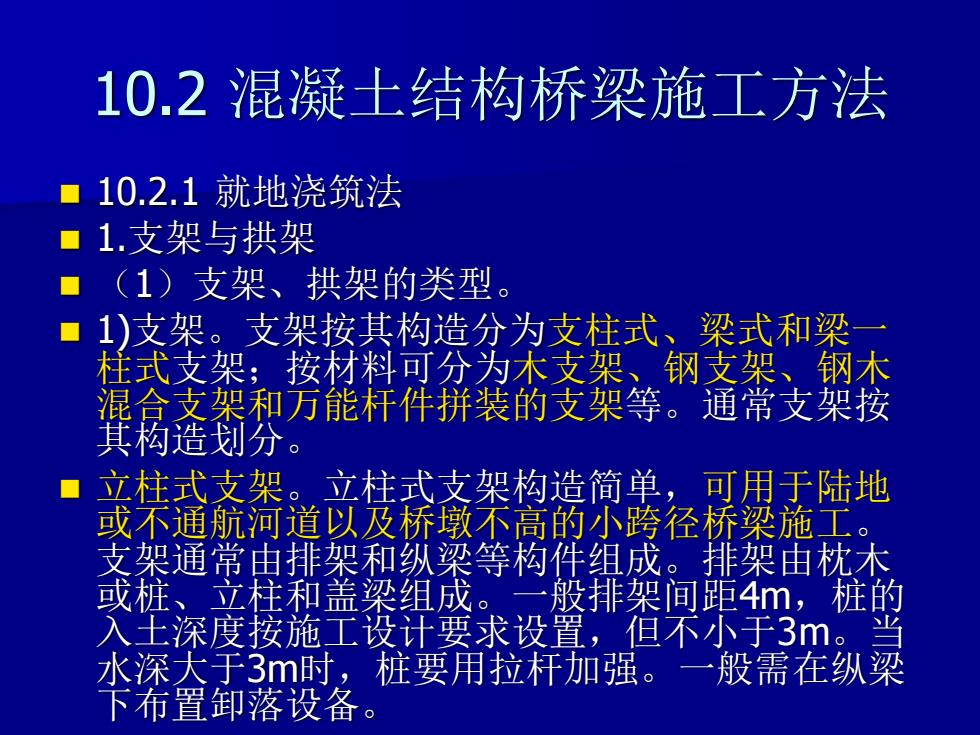

10.2混凝土结构桥梁施工方法 ■10.2.1就地浇筑法 ■ 1.支架与拱架 (1)支架、拱架的类型 ■ 1)支架。支架按其构造分为支柱式、梁式和梁 柱式支架；按材料可分为木支架、钢支架、钢木 混合支架和万能杆件拼装的支架等。“通常支架按 其构造划分。 立柱式支架。立柱式支架构造简单，可用于陆地 或不通航河道以及桥墩不高的小跨径桥梁施工。 支架通常由排架和纵梁等构件组成。排架由枕木 或桩、立柱和盖梁组成。一般排架间距4m,桩的 入土深度按施工设计要求设置，但不小于3。当 水深大于3m时，桩要用拉杆加强。一般需在纵梁 下布置卸落设备
10.2 混凝土结构桥梁施工方法 ◼ 10.2.1 就地浇筑法 ◼ 1.支架与拱架 ◼ （1）支架、拱架的类型。 ◼ 1)支架。支架按其构造分为支柱式、梁式和梁一 柱式支架；按材料可分为木支架、钢支架、钢木 混合支架和万能杆件拼装的支架等。通常支架按 其构造划分。 ◼ 立柱式支架。立柱式支架构造简单，可用于陆地 或不通航河道以及桥墩不高的小跨径桥梁施工。 支架通常由排架和纵梁等构件组成。排架由枕木 或桩、立柱和盖梁组成。一般排架间距4m，桩的 入土深度按施工设计要求设置，但不小于3m。当 水深大于3m时，桩要用拉杆加强。一般需在纵梁 下布置卸落设备
梁式支架。根据跨径不同，梁可采用工字 钢、钢板梁或钢桁梁。一般工字钢用于跨 径小于10m,钢板梁用于跨径小于20m,钢 桁梁用于跨径大于20m的情况。梁可以支承 在墩旁支柱上，也可支承在桥墩上预留的 托架或支承在桥墩处的横梁上。 梁一柱式支架。当桥梁较高、跨径较大或必 须在支架下设孔通航或排洪时可用梁一柱 式支架。梁支承在桥墩台以及临时支柱或 临时墩上，形成多跨的梁一柱式支架
◼ 梁式支架。根据跨径不同，梁可采用工字 钢、钢板梁或钢桁梁。一般工字钢用于跨 径小于10m，钢板梁用于跨径小于20m，钢 桁梁用于跨径大于20m的情况。梁可以支承 在墩旁支柱上，也可支承在桥墩上预留的 托架或支承在桥墩处的横梁上。 ◼ 梁—柱式支架。当桥梁较高、跨径较大或必 须在支架下设孔通航或排洪时可用梁一柱 式支架。梁支承在桥墩台以及临时支柱或 临时墩上，形成多跨的梁一柱式支架

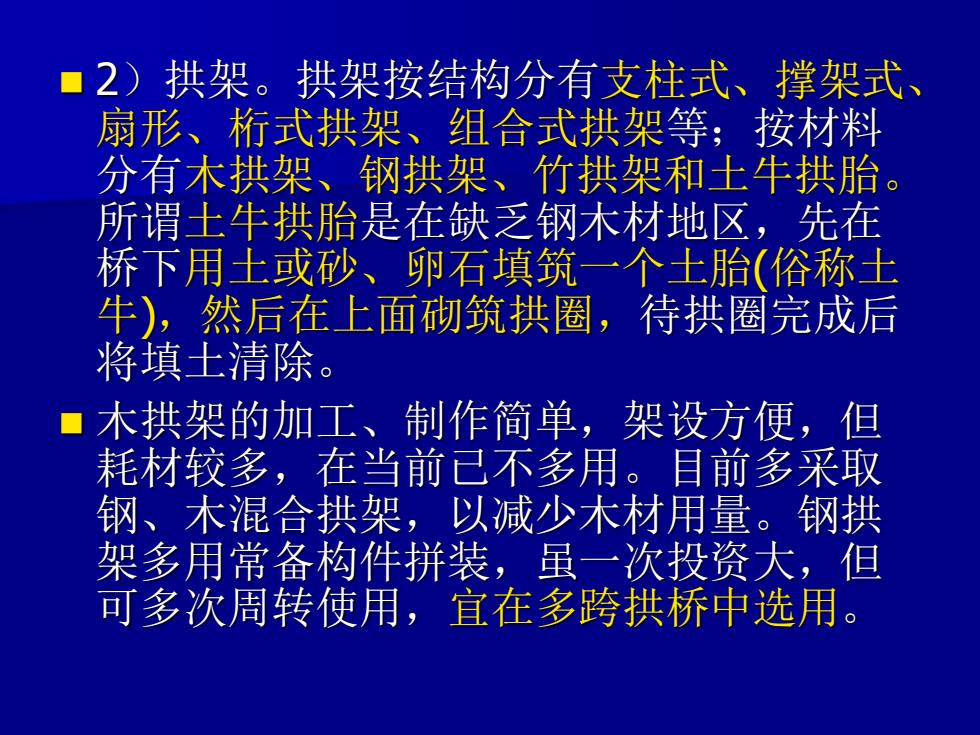

2)拱架。拱架按结构分有支柱式、撑架式、 扇形、桁式拱架、组合式拱架等；按材料 分有木拱架、钢拱架、竹拱架和土牛拱胎。 所谓土牛拱胎是在缺乏钢木材地区，先在 桥下用土或砂、卵石填筑一个土胎（俗称土 牛)，然后在上面砌筑拱圈，待拱圈完成后 将填土清除。 木拱架的加工、制作简单，架设方便，但 耗材较多，在当前已不多用。目前多采取 钢、木混合拱架，以减少木材用量。钢拱 架多用常备构件拼装，虽一次投资大，但 可多次周转使用，宜在多跨拱桥中选用
◼ 2）拱架。拱架按结构分有支柱式、撑架式、 扇形、桁式拱架、组合式拱架等；按材料 分有木拱架、钢拱架、竹拱架和土牛拱胎。 所谓土牛拱胎是在缺乏钢木材地区，先在 桥下用土或砂、卵石填筑一个土胎(俗称土 牛)，然后在上面砌筑拱圈，待拱圈完成后 将填土清除。 ◼ 木拱架的加工、制作简单，架设方便，但 耗材较多，在当前已不多用。目前多采取 钢、木混合拱架，以减少木材用量。钢拱 架多用常备构件拼装，虽一次投资大，但 可多次周转使用，宜在多跨拱桥中选用
