2.系统程序存贮器 ◆存储器的作用： 在PLC中，存储器主要用于系统程序、用户程序、数 据 ◆存储器的类型： 可读/写操作的随机存储器RAM ② 只读存储器ROM、PROM、EPROM、E2PROM
◆存储器的作用： 在PLC中，存储器主要用于系统程序、用户程序、数 据 ◆存储器的类型： ① 可读/写操作的随机存储器RAM ② 只读存储器ROM、PROM、EPROM、E2PROM 2.系统程序存贮器
◆系统程序： 系统程序是完成系统诊断、命令解释、功能子程序调用、 管理、逻辑运算、通信及各种参数设定等功能。 系统程序由PLC的制造厂家编写的，在PLC使用过程中不 会变动，它和PLC的硬件组成有关，它关系到PLC的性能。 系统程序由制造厂家直接固化在只读存储器ROM、PROM 或EPROM中，用户不能访问和修改
◆系统程序: 系统程序是完成系统诊断、命令解释、功能子程序调用、 管理、逻辑运算、通信及各种参数设定等功能。 系统程序由PLC的制造厂家编写的，在PLC使用过程中不 会变动，它和PLC的硬件组成有关，它关系到PLC的性能。 系统程序 由制造厂家直接固化在只读存储器ROM、PROM 或EPROM中，用户不能访问和修改

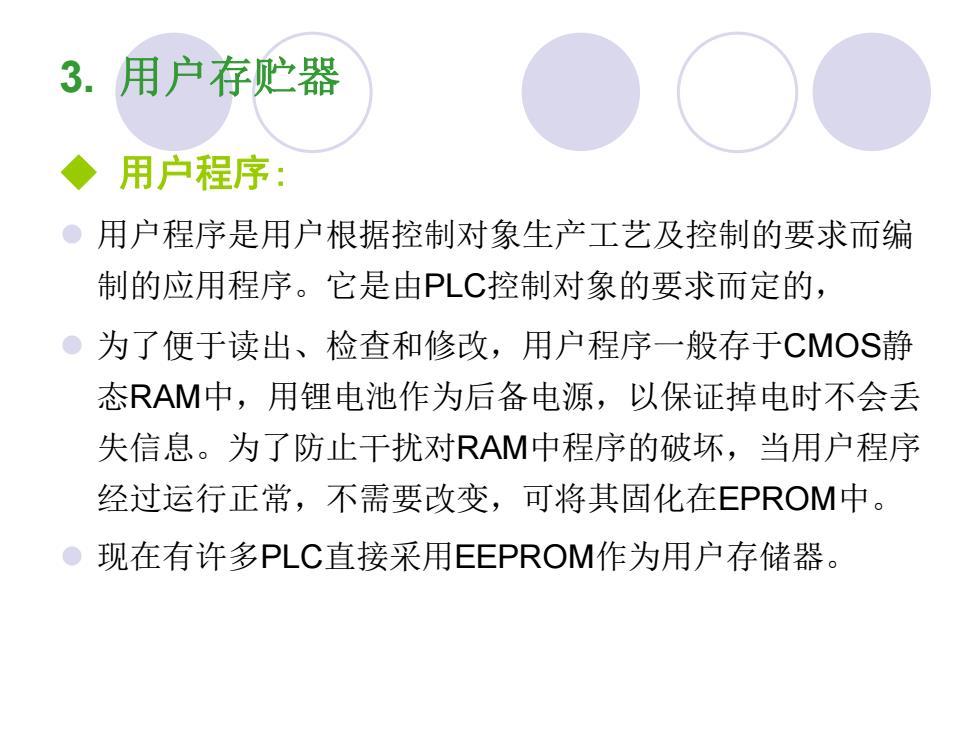

3.用户存贮器 用户程序： 。用户程序是用户根据控制对象生产工艺及控制的要求而编 制的应用程序。它是由PLC控制对象的要求而定的， ●为了便于读出、检查和修改，用户程序一般存于CMOS静 态RAM中，用锂电池作为后备电源，以保证掉电时不会丢 失信息。为了防止干扰对RAM中程序的破坏，当用户程序 经过运行正常，不需要改变，可将其固化在EPROM中。 ●现在有许多PLC直接采用EEPROM作为用户存储器
3. 用户存贮器 ◆ 用户程序: ⚫ 用户程序是用户根据控制对象生产工艺及控制的要求而编 制的应用程序。它是由PLC控制对象的要求而定的， ⚫ 为了便于读出、检查和修改，用户程序一般存于CMOS静 态RAM中，用锂电池作为后备电源，以保证掉电时不会丢 失信息。为了防止干扰对RAM中程序的破坏，当用户程序 经过运行正常，不需要改变，可将其固化在EPROM中。 ⚫ 现在有许多PLC直接采用EEPROM作为用户存储器

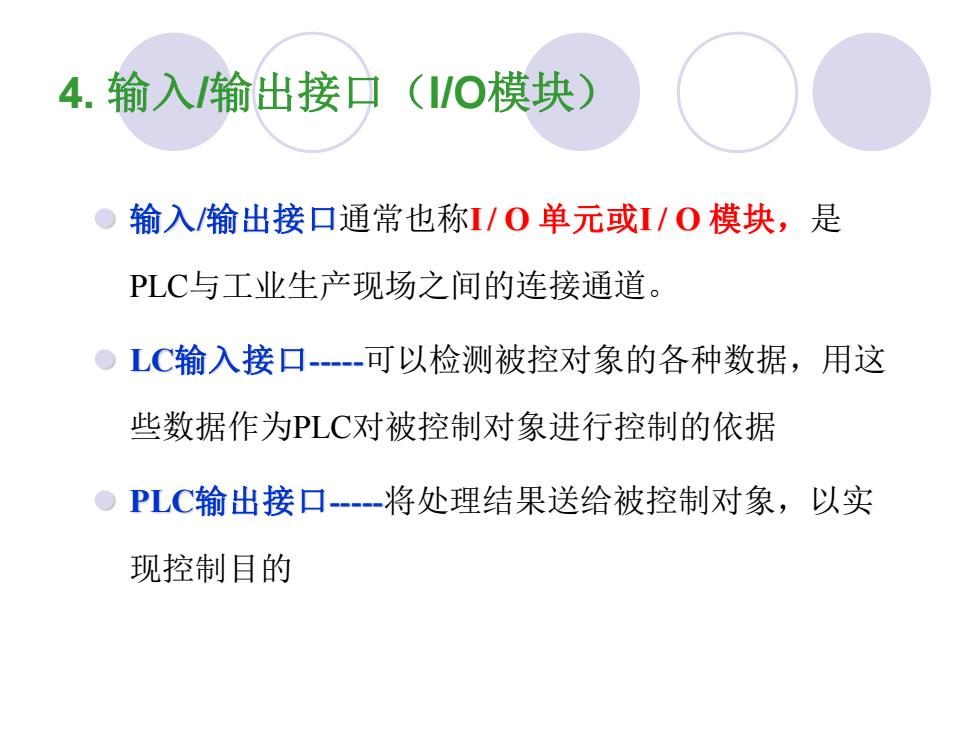

4.输入/输出接口(I/O模块) 。输入/输出接口通常也称/0单元或I/0模块，是 PLC与工业生产现场之间的连接通道。 ● LC输入接口-可以检测被控对象的各种数据，用这 些数据作为PLC对被控制对象进行控制的依据 。PLC输出接口-将处理结果送给被控制对象，以实 现控制目的
4. 输入/输出接口（I/O模块） ⚫ 输入/输出接口通常也称I / O 单元或I / O 模块，是 PLC与工业生产现场之间的连接通道。 ⚫ LC输入接口-可以检测被控对象的各种数据，用这 些数据作为PLC对被控制对象进行控制的依据 ⚫ PLC输出接口-将处理结果送给被控制对象，以实 现控制目的

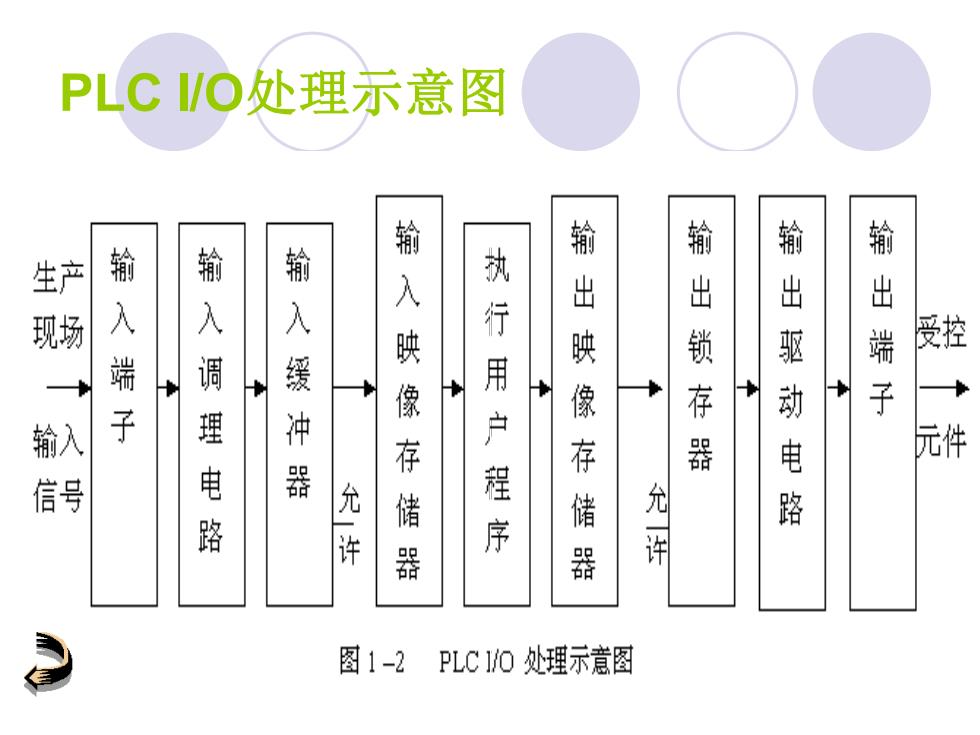

PLC/O处理示意图 输 输 赛 输 输 一秋 输入端子 入调理电路 入缓 输入映像存储器 执行用户程序 出映像 出锁存器 输出驱动 输出端子 冲器 存储器 电路 元件 允许 允一许 图1-2 PLCO处理示煮图
PLC I/O处理示意图
