货物超限等级计算实例 货物超限等级判定步骤： 1.确定货物的检定断面和计算点； 2.计算货物的计算宽度； 3.确定计算点自钢轨面起算的高度； 4.根据计算点的高度，查《超规》附件四 一机 车车辆限界、各级超限限界与直线建筑限界距 离线路中心线尺寸表，即可判定货物是否超限 或属于哪一级超限
货物超限等级计算实例 货物超限等级判定步骤： 1. 确定货物的检定断面和计算点； 2．计算货物的计算宽度； 3．确定计算点自钢轨面起算的高度； 4．根据计算点的高度，查《超规》附件四——机 车车辆限界、各级超限限界与直线建筑限界距 离线路中心线尺寸表，即可判定货物是否超限 或属于哪一级超限
例题一 长12m,宽3.26m, 高2.8m,重 40t的均重货物一件，直接装在N16型 60t平车上（车地板面高1210mm, 销 距为9.3m),是否超限？
长12m，宽3.26m，高2.8m，重 40t的均重货物一件，直接装在N16型 60t平车上（车地板面高1210mm，销 距为9.3m），是否超限? 例题一

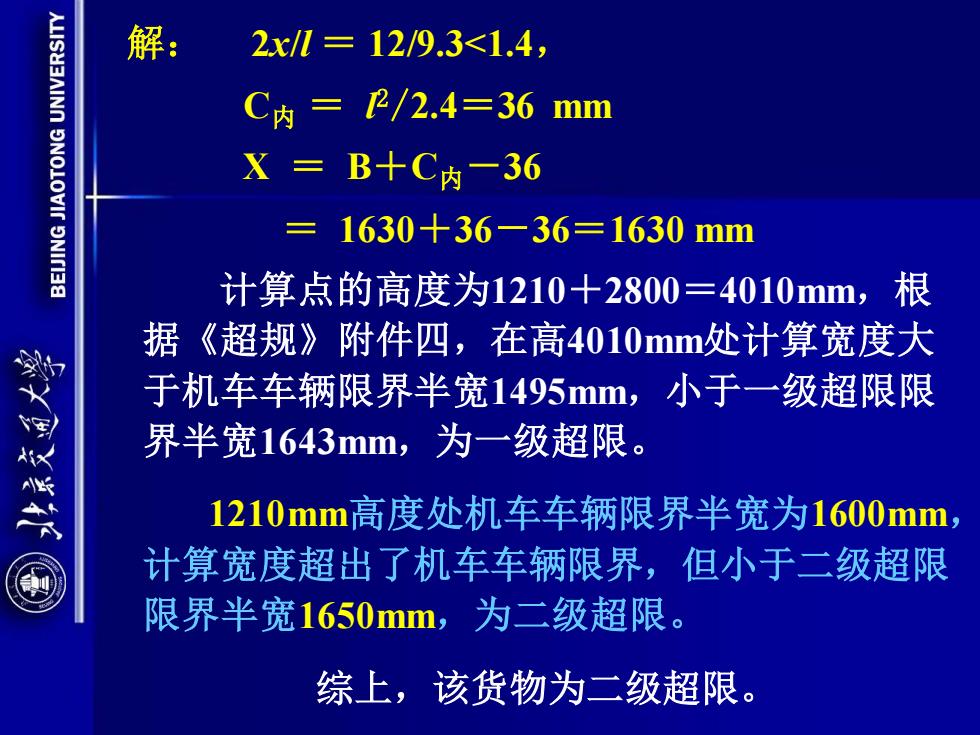

解： 2x/l=12/9.3<1.4, C内=P/2.4=36 mm X=B+C内一36 =1630+36一36=1630mm 计算点的高度为1210十2800=4010mm,根 据《超规》附件四，在高4010mm处计算宽度大 于机车车辆限界半宽1495mm,小于一级超限限 界半宽1643mm,为一级超限。 1210mm高度处机车车辆限界半宽为1600mm, 计算宽度超出了机车车辆限界，但小于二级超限 限界半宽1650mm,为二级超限。 综上，该货物为二级超限
解： 2x/l ＝ 12/9.3<1.4， C内 ＝ l 2/2.4＝36 mm X ＝ B＋C内－36 ＝ 1630＋36－36＝1630 mm 计算点的高度为1210＋2800＝4010mm，根 据《超规》附件四，在高4010mm处计算宽度大 于机车车辆限界半宽1495mm，小于一级超限限 界半宽1643mm，为一级超限。 1210mm高度处机车车辆限界半宽为1600mm， 计算宽度超出了机车车辆限界，但小于二级超限 限界半宽1650mm，为二级超限。 综上，该货物为二级超限
例题二 长10m,宽3404mm,高2m,重 24t均重货物一件，用N1,型木地板60t 平车装载，货物重心位于车辆中央。 货物下加高度为100mm的横垫木两根 (为了避免下部超限) 试确定其超限等级
长10m，宽3404mm，高2m，重 24t均重货物一件，用N17型木地板60t 平车装载，货物重心位于车辆中央。 货物下加高度为100mm的横垫木两根 （为了避免下部超限）。 试确定其超限等级。 例题二
装车后货端至车辆横中心线的距离 x=5m,2x/l=10/9<1.4,应计算X内。 C内=P/2.4=92/2.4=34mm X=B+C内-36=1702+34-36= 1700mm=B 到 计算点的高度为1209+100+2000= 3309mm,计算宽度1700mm正好与机车 车辆限界半宽相等，表明货物在半径为 300m的曲线上不超限
◼ 装车后货端至车辆横中心线的距离 x＝5m，2x/l＝10/9<1.4，应计算X内。 ◼ C内＝l 2 /2.4＝9 2 /2.4＝34mm ◼ X＝B＋C内－36＝1702＋34－36＝ 1700mm＝B机 ◼ 计算点的高度为1209＋100＋2000＝ 3309mm，计算宽度1700mm正好与机车 车辆限界半宽相等，表明货物在半径为 300m的曲线上不超限
