西北大学化工原理课件 u A • R g u g p g pA A 2 2 = + ρ ρ pA − p = R( ) ρi − ρ g R( )g u i A ρ = ρ − ρ 2 2 ( ) ρ ρ − ρ = i A gR u 2 -点速度 第七节 流速和流量的测量 一、毕托管 1、毕托管的测速原理
西北大学化工原理课件 u A • R g u g p g pA A 2 2 = + ρ ρ pA − p = R( ) ρi − ρ g R( )g u i A ρ = ρ − ρ 2 2 ( ) ρ ρ − ρ = i A gR u 2 -点速度 第七节 流速和流量的测量 一、毕托管 1、毕托管的测速原理
西北大学化工原理课件 讨论： （1）皮托管测量流体的点速度，可测速度分布 曲线； （2）流量的求取： ∫ 由速度分布曲线积分 VS = udA max ~ Remax 测管中心最大流速，由 求平均 u u 流速，再计算流量
西北大学化工原理课件 讨论： （1）皮托管测量流体的点速度，可测速度分布 曲线； （2）流量的求取： ∫ 由速度分布曲线积分 VS = udA max ~ Remax 测管中心最大流速，由 求平均 u u 流速，再计算流量
西北大学化工原理课件 0.9 0.8 u umax 0.7 0.6 0.5 102 103 104 105 106 107 Remax=ρumaxd/μ Re=ρud/μ 测 umax→平均速度→流量
西北大学化工原理课件 0.9 0.8 u umax 0.7 0.6 0.5 102 103 104 105 106 107 Remax=ρumaxd/μ Re=ρud/μ 测 umax→平均速度→流量

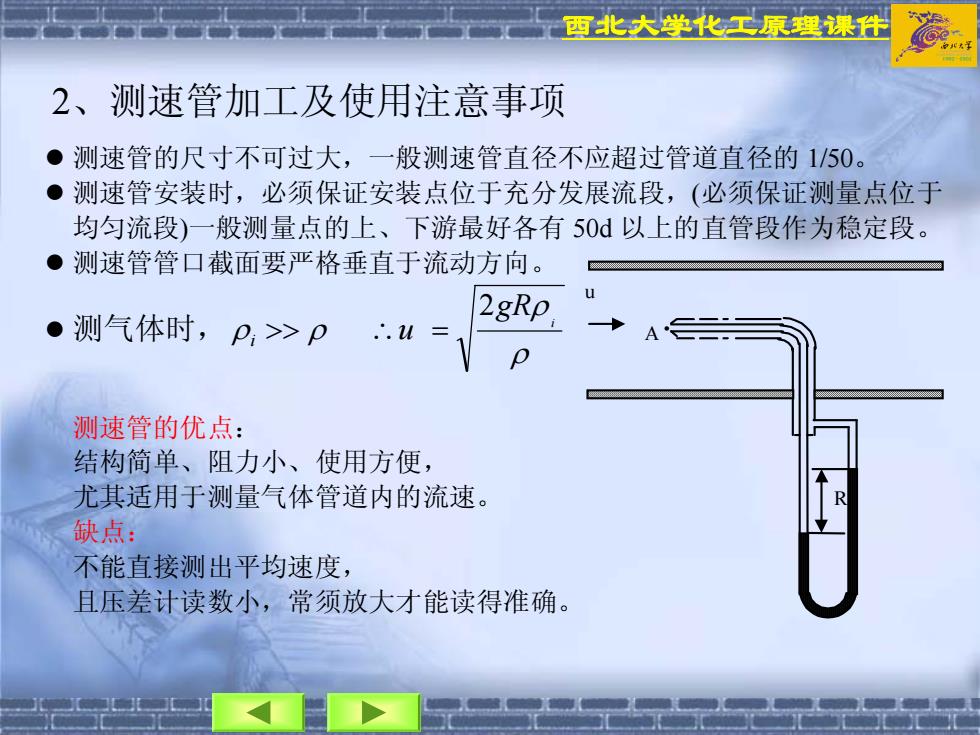

西北大学化工原理课件 z 测速管的尺寸不可过大，一般测速管直径不应超过管道直径的 1/50。 z 测速管安装时，必须保证安装点位于充分发展流段，(必须保证测量点位于 均匀流段)一般测量点的上、下游最好各有 50d 以上的直管段作为稳定段。 z 测速管管口截面要严格垂直于流动方向。 z 测气体时， ρ ρ ρ ρ i gR i u 2 >> ∴ = 测速管的优点： 结构简单、阻力小、使用方便， 尤其适用于测量气体管道内的流速。 缺点： 不能直接测出平均速度， 且压差计读数小，常须放大才能读得准确。 u A • R 2、测速管加工及使用注意事项
西北大学化工原理课件 z 测速管的尺寸不可过大，一般测速管直径不应超过管道直径的 1/50。 z 测速管安装时，必须保证安装点位于充分发展流段，(必须保证测量点位于 均匀流段)一般测量点的上、下游最好各有 50d 以上的直管段作为稳定段。 z 测速管管口截面要严格垂直于流动方向。 z 测气体时， ρ ρ ρ ρ i gR i u 2 >> ∴ = 测速管的优点： 结构简单、阻力小、使用方便， 尤其适用于测量气体管道内的流速。 缺点： 不能直接测出平均速度， 且压差计读数小，常须放大才能读得准确。 u A • R 2、测速管加工及使用注意事项
西北大学化工原理课件 二、孔板流量计 1、结构与原理 两种取压方式： (1)角接法 取压口在法兰上； (2)径接法 上游取压口在距孔板1倍管 径处，下游取压口在距孔板1/2 倍管径处
西北大学化工原理课件 二、孔板流量计 1、结构与原理 两种取压方式： (1)角接法 取压口在法兰上； (2)径接法 上游取压口在距孔板1倍管 径处，下游取压口在距孔板1/2 倍管径处
