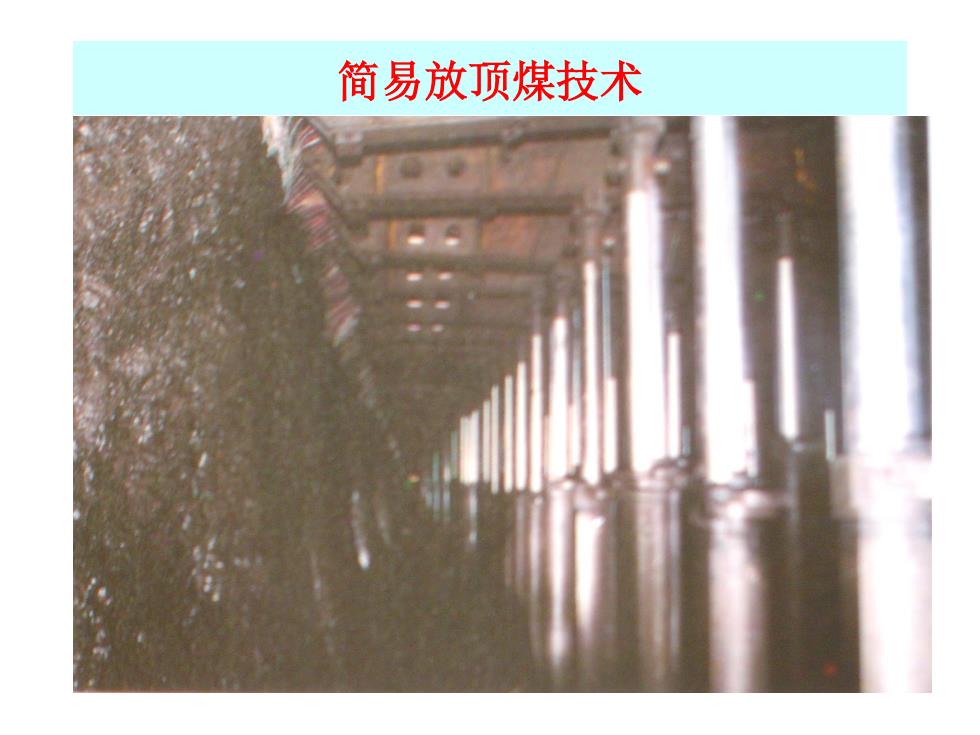

简易放顶煤技术
简易放顶煤技术

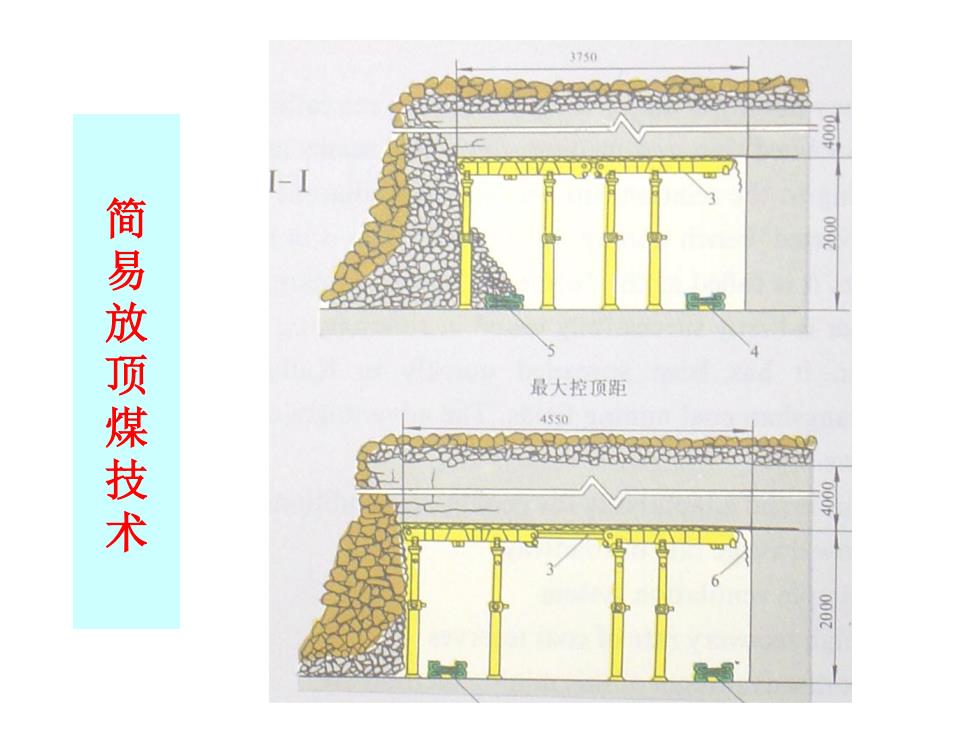

简易放顶煤技术 最大控顶距 4550
简易放顶煤技术

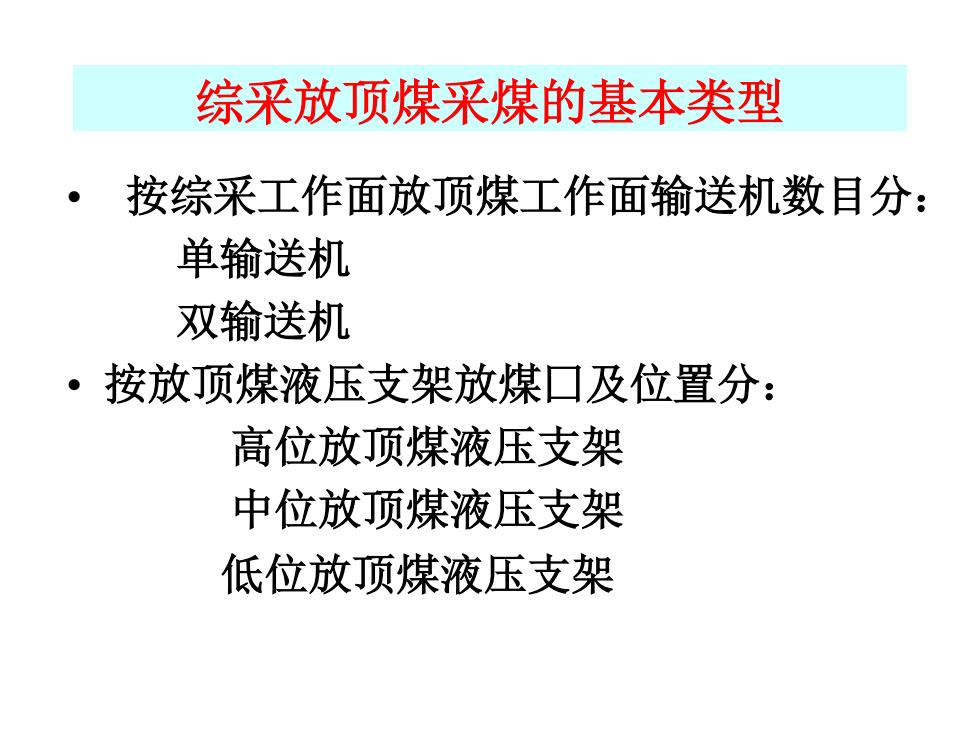

综采放顶煤采煤的基本类型 按综采工作面放顶煤工作面输送机数目分： 单输送机 双输送机 ·按放顶煤液压支架放煤口及位置分： 高位放顶煤液压支架 中位放顶煤液压支架 低位放顶煤液压支架
综采放顶煤采煤的基本类型 • 按综采工作面放顶煤工作面输送机数目分： 单输送机 双输送机 • 按放顶煤液压支架放煤囗及位置分： 高位放顶煤液压支架 中位放顶煤液压支架 低位放顶煤液压支架

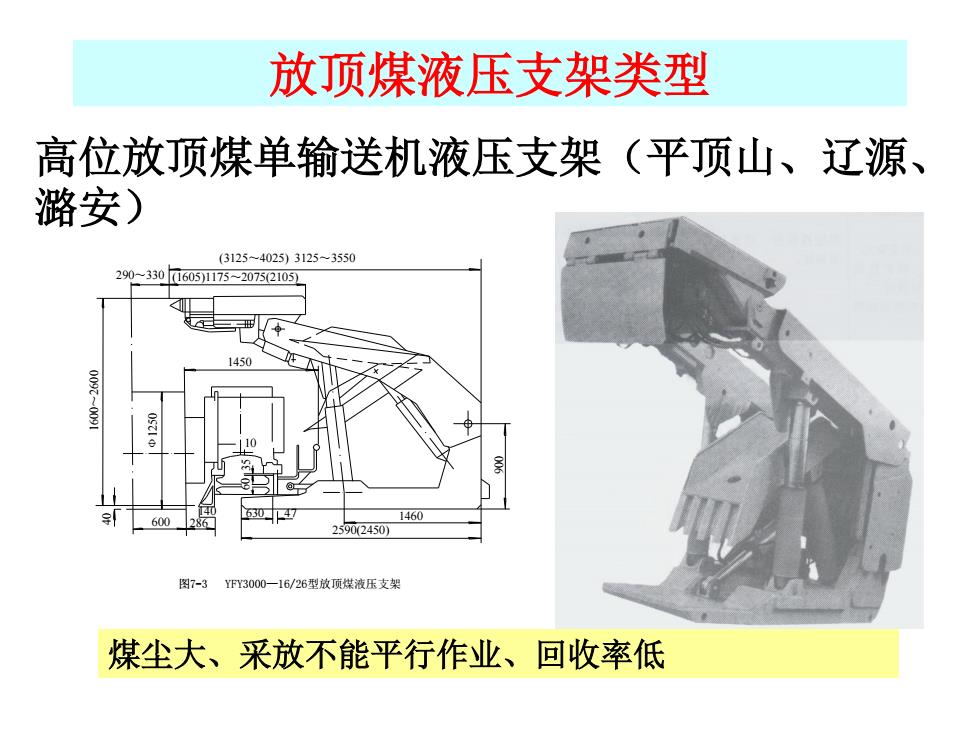

放顶煤液压支架类型 高位放顶煤单输送机液压支架（平顶山、辽源、 潞安) (3125-4025)3125-3550 290-3300605)1175-207521057 450 0000 600 6304 1460 2590(2450) 图7-3YFY3000一16/26型放顶煤液压支架 煤尘大、采放不能平行作业、回收率低
放顶煤液压支架类型 高位放顶煤单输送机液压支架（平顶山、辽源、 潞安） 图7-3 YFY3000—16/26型放顶煤液压支架 290～330 (3125～4025) 3125～3550 (1605)1175～2075(2105) 1450 2590(2450) 1460 600 630 47 286 140 10 1600～2600 40 900 60 35 Ф1250 煤尘大、采放不能平行作业、回收率低

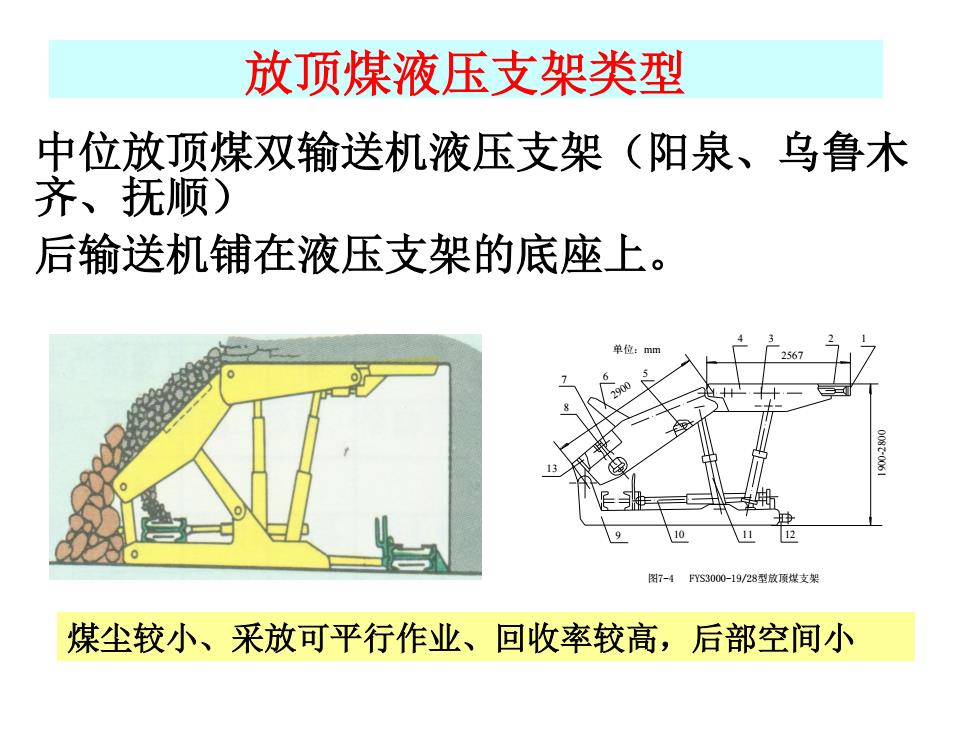

放顶煤液压支架类型 中位放顶煤双输送机液压支架（阳泉、乌鲁木 齐、抚顺) 后输送机铺在液压支架的底座上。 图7-4FYS3000-19/28型放顶煤支架 煤尘较小、采放可平行作业、回收率较高，后部空间小
放顶煤液压支架类型 中位放顶煤双输送机液压支架（阳泉、乌鲁木 齐、抚顺） 后输送机铺在液压支架的底座上。 图7-4 FYS3000-19/28型放顶煤支架 1900-2800 4 3 2 1 5 6 7 8 9 10 11 12 13 2900 单位：mm 2567 煤尘较小、采放可平行作业、回收率较高，后部空间小
