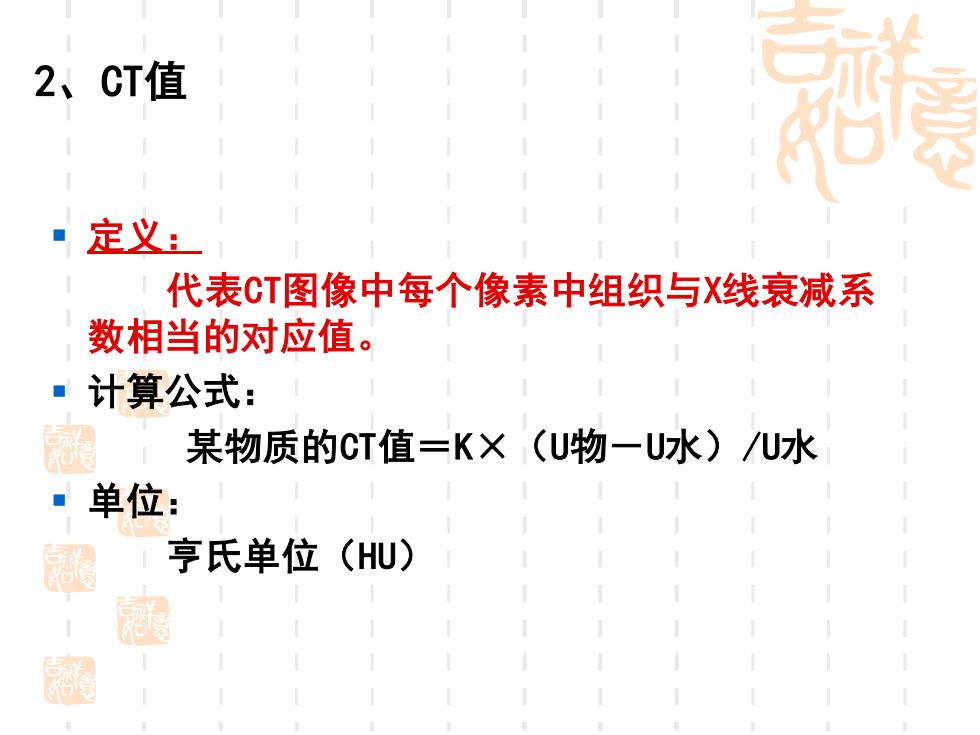

2、CT值 定义： 代表CT图像中每个像素中组织与X线衰减系 数相当的对应值。 计算公式： 某物质的CT值=KX(U物一U水)/U水 ·单位： 团 亨氏单位（HU) 雨 制
2、CT值 ▪ 定义： 代表CT图像中每个像素中组织与X线衰减系 数相当的对应值。 ▪ 计算公式： 某物质的CT值＝K×（U物－U水）/U水 ▪ 单位： 亨氏单位（HU）

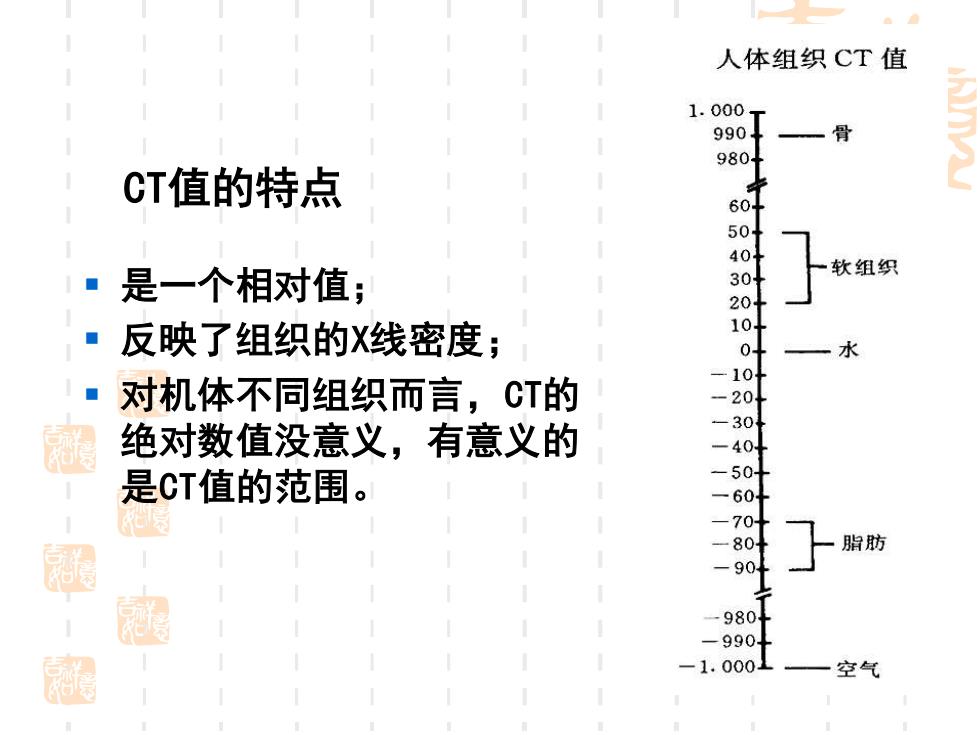

人体组织CT值 1.000 990 骨 980 CT值的特点 60 50 ·是一个相对值； 8 软组织 20 反映了组织的X线密度； 水 ·对机体不同组织而言，C的 -20 绝对数值没意义，有意义的 30 -40 是CT值的范围。 -50 一60 -70 脂肪 思 80 90 -980 -990 密 -1.000L 空气
CT值的特点 ▪ 是一个相对值； ▪ 反映了组织的X线密度； ▪ 对机体不同组织而言，CT的 绝对数值没意义，有意义的 是CT值的范围

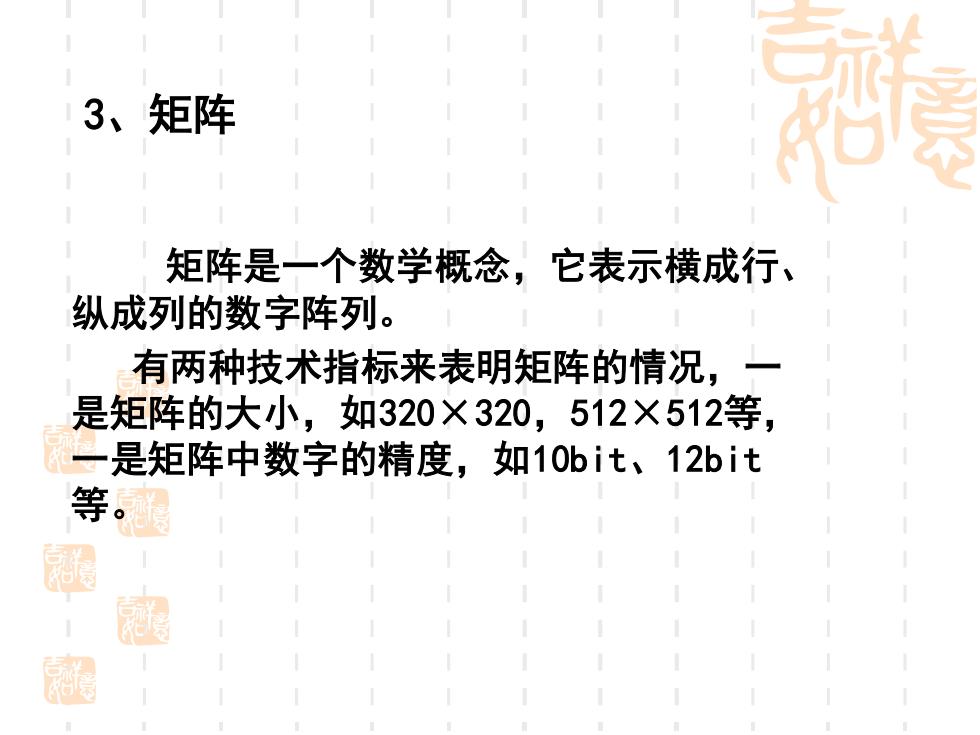

3、矩阵 矩阵是一个数学概念，它表示横成行、 纵成列的数字阵列。 有两种技术指标来表明矩阵的情况，一 是矩阵的大小，如320×320,512×512等， 一是矩阵中数字的精度，如10bit、12bit 等。 函 雨
3、矩阵 矩阵是一个数学概念，它表示横成行、 纵成列的数字阵列。 有两种技术指标来表明矩阵的情况，一 是矩阵的大小，如320×320，512×512等， 一是矩阵中数字的精度，如10bit、12bit 等

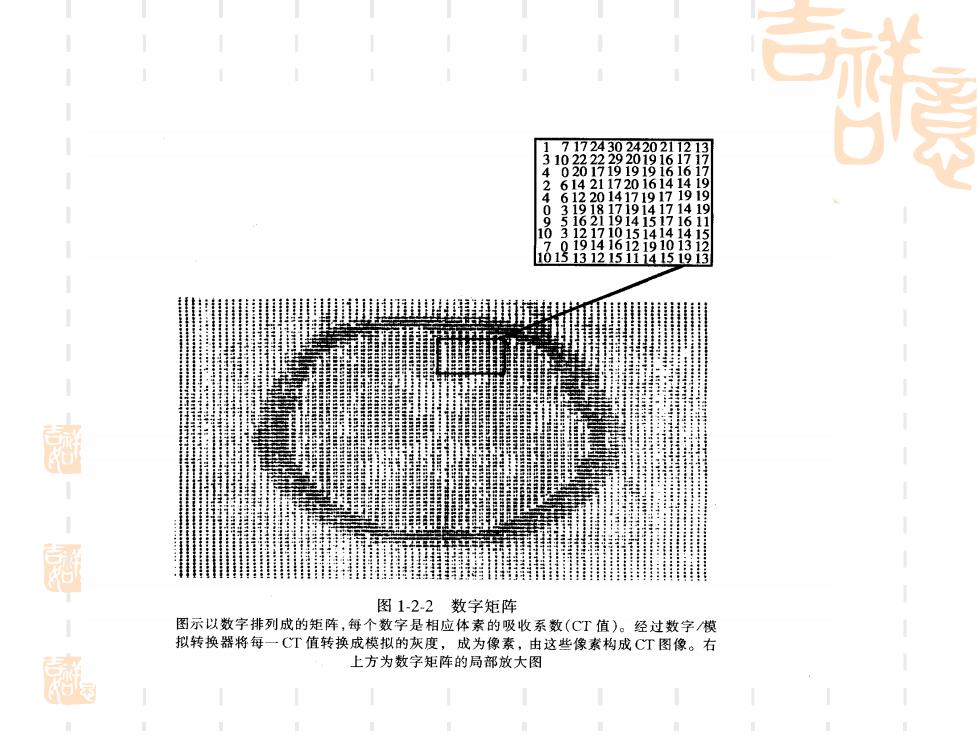

3424090 066353 20429629 08 79991 10 3 图1-22数字矩阵 图示以数字排列成的矩阵，每个数字是相应体素的吸收系数(CT值)。经过数字/模 拟转换器将每一CT值转换成模拟的灰度，成为像素，由这些像素构成CT图像。右 上方为数字矩阵的局部放大图

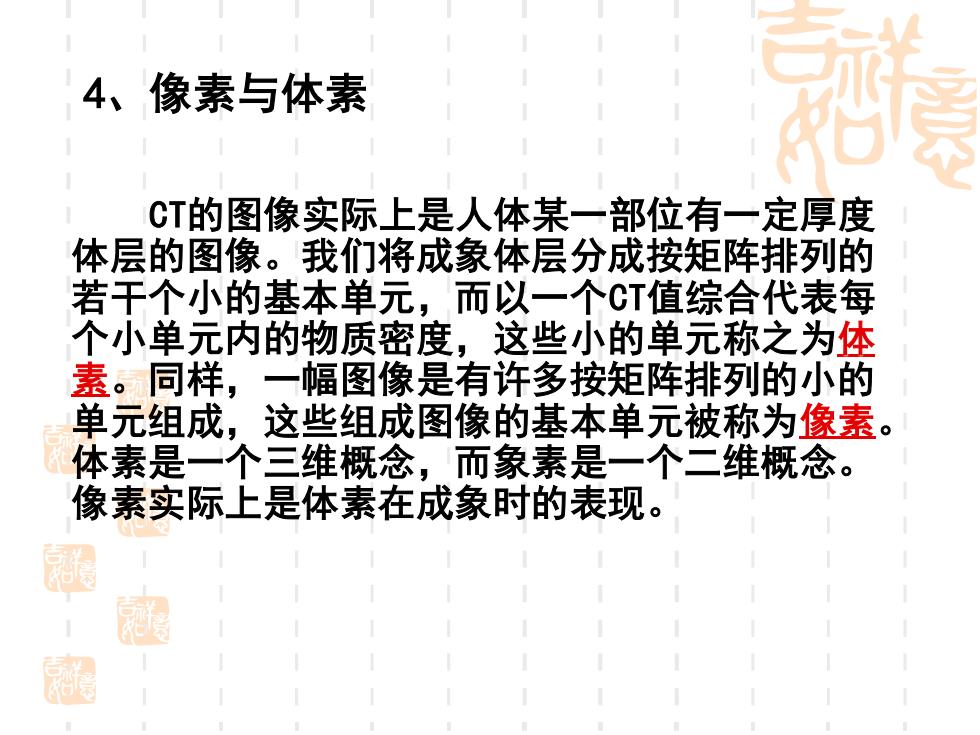

4、像素与体素 CT的图像实际上是人体某一部位有一定厚度 体层的图像。我们将成象体层分成按矩阵排列的 若干个小的基本单元，而以一个CT值综合代表每 个小单元内的物质密度，这些小的单元称之为体 素。同样，一幅图像是有许多按矩阵排列的小的 单元组成，这些组成图像的基本单元被称为像素。 体素是一个三维概念，而象素是一个二维概念。 像素实际上是体素在成象时的表现。 团 润 超
4、像素与体素 CT的图像实际上是人体某一部位有一定厚度 体层的图像。我们将成象体层分成按矩阵排列的 若干个小的基本单元，而以一个CT值综合代表每 个小单元内的物质密度，这些小的单元称之为体 素。同样，一幅图像是有许多按矩阵排列的小的 单元组成，这些组成图像的基本单元被称为像素。 体素是一个三维概念，而象素是一个二维概念。 像素实际上是体素在成象时的表现
