CT工作原理 CT是用高度准直的X线束围绕身体某一部位 作一个断面扫描，扫描过程中由检测器记录下大 量的衰减信息，再由模数转换器将模拟量转换成 数字量，然后输入电子计算机，高速计算出该断 面上各点的X线衰减值，由这些数据组成矩阵图 像，再由图像显示器将不同的数据用不同的灰阶 等级显示，这样横断面上的诸解剖结构就由显示 器清晰地显示出来。 思 超
CT工作原理 CT是用高度准直的X线束围绕身体某一部位 作一个断面扫描，扫描过程中由检测器记录下大 量的衰减信息，再由模数转换器将模拟量转换成 数字量，然后输入电子计算机，高速计算出该断 面上各点的X线衰减值，由这些数据组成矩阵图 像，再由图像显示器将不同的数据用不同的灰阶 等级显示，这样横断面上的诸解剖结构就由显示 器清晰地显示出来
基本原理示意图 线管球 选定扫描对象 探测器 数据采集系统 (DAS) 模/数转换器 数/模转换器 计算机系统 团 润 制 显示器、存储设备
基本原理示意图 X线管球 选定扫描对象 探测器 模/数转换器 数/模转换器 计算机系统 数据采集系统（DAS） 显示器、存储设备
高压发 数模转 生器 换 器 存储器 对比增 强器 显示器 Computer 照像机 模数转 换器 CT装置示意图 阔
CT装置示意图

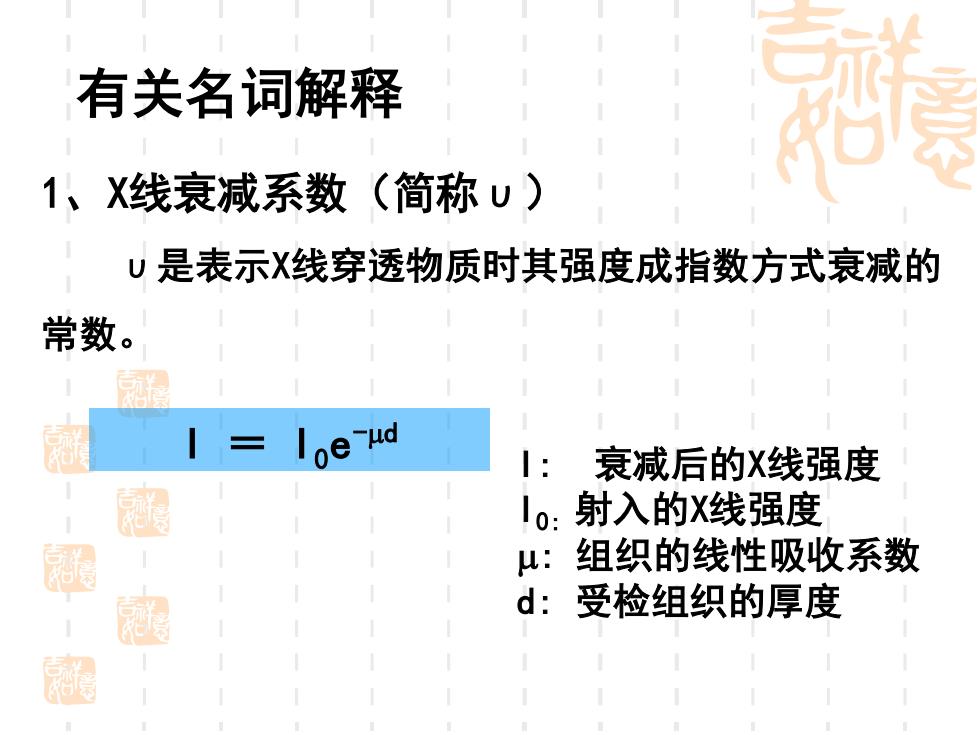

有关名词解释 1、X线衰减系数（简称U) U是表示X线穿透物质时其强度成指数方式衰减的 常数。 loeud 1:衰减后的X线强度 1o:射入的X线强度 μ：组织的线性吸收系数 國 d:受检组织的厚度
有关名词解释 1、X线衰减系数（简称υ） υ是表示X线穿透物质时其强度成指数方式衰减的 常数。 I ＝ I0e -d I: 衰减后的X线强度 I0: 射入的X线强度 : 组织的线性吸收系数 d: 受检组织的厚度
GE MEDCAL SY U07FU5-369 Se:2/1 Acc: m9/23 2003Aug18 8425A A0x168.0 121741 512×51 CHS 120.0kW
