CT发展沿革 CT成像原理及设备 ·CT检查技术 CT的临床应用 园

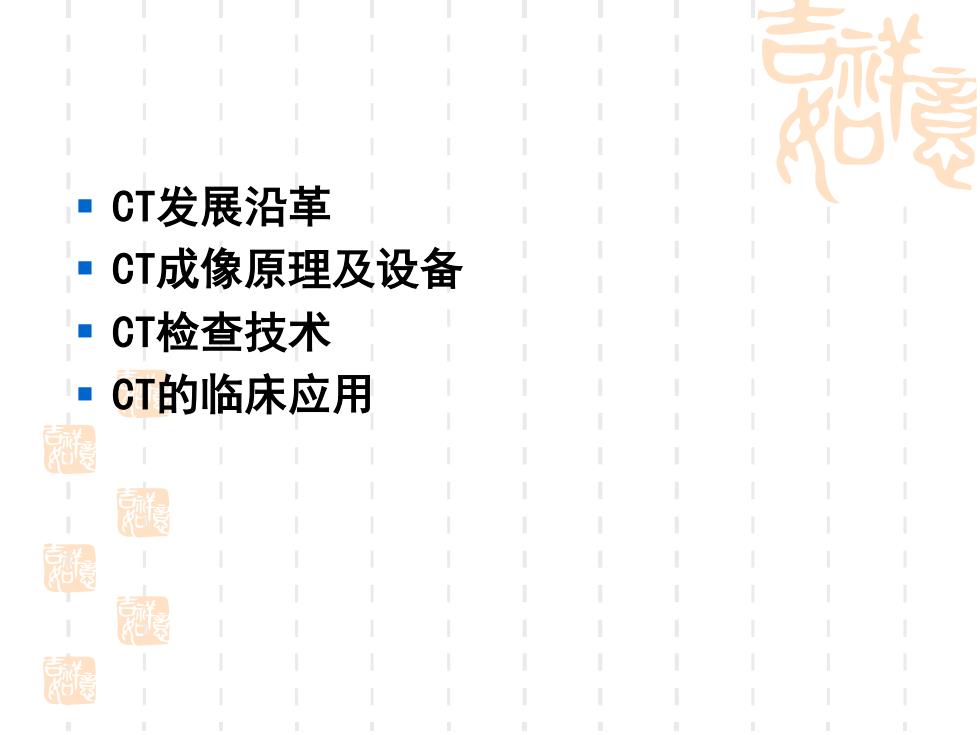

▪ CT发展沿革 ▪ CT成像原理及设备 ▪ CT检查技术 ▪ CT的临床应用
第一节CT机的发展沿革 ·1895年德国物理学家伦琴发现X射线 1917年奥地利数学家J.Radon?证明了CT的数学基 础 1963年A.M.CormAck.发明了X线投影数据重建图像 1969年G.N.Hounsfield制成第一台头颅CT机 1974年由美国工程师Ledley设计了全身CT机 1979年Hounsfie|d和Cormack教授一起获得 了诺贝尔医学生理学奖 团 國 制
第一节 CT机的发展沿革 ▪ 1895年德国物理学家伦琴发现X射线 ▪ 1917年奥地利数学家J.Radon证明了CT的数学基 础 ▪ 1963年A.M.CormAck发明了X线投影数据重建图像 ▪ 1969年G.N.Hounsfield制成 第一台头颅 CT 机 ▪ 1974年由美国工程师 Ledley 设计了全身 CT 机 ▪ 1979年 Hounsfield 和 Cormack 教授一起获得 了诺贝 尔医学生理学奖
CT机的发展 ·第一代平移-旋转 ·第二代平移-旋转 ■第三代旋转-旋转 第四代旋转一静止旋转一固定 第五代电子束CT获超快速CT
CT机的发展 ▪ 第一代 平移-旋转 ▪ 第二代 平移-旋转 ▪ 第三代 旋转-旋转 ▪ 第四代 旋转-静止 旋转—固定 ▪ 第五代 电子束 CT 获超快速CT

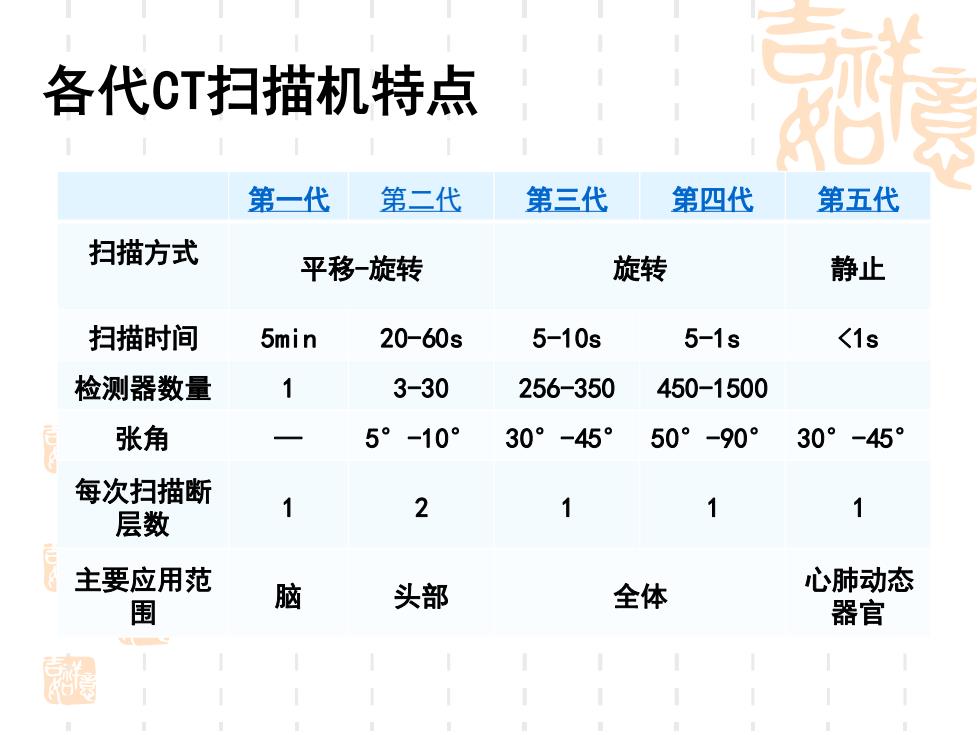

各代CT扫描机特点 第一代 第二代 第三代 第四代 第五代 扫描方式 平移-旋转 旋转 静止 扫描时间 5min 20-60s 5-10s 5-1s <1s 检测器数量 1 3-30 256-350 450-1500 张角 5°-10° 30°-45° 50°-90° 30°-45° 每次扫描断 层数 1 2 1 1 1 6 主要应用范 脑 头部 全体 心肺动态 围 器官
各代CT扫描机特点 第一代 第二代 第三代 第四代 第五代 扫描方式 平移-旋转 旋转 静止 扫描时间 5min 20-60s 5-10s 5-1s <1s 检测器数量 1 3-30 256-350 450-1500 张角 — 5°-10° 30°-45° 50°-90° 30°-45° 每次扫描断 层数 1 2 1 1 1 主要应用范 围 脑 头部 全体 心肺动态 器官

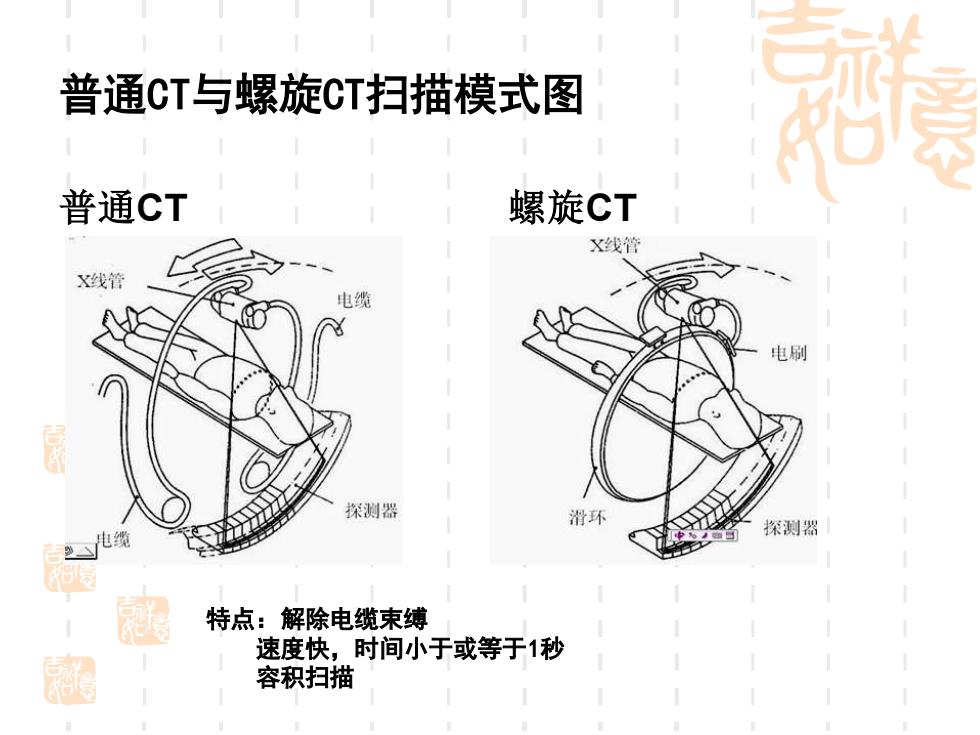

普通CT与螺旋CT扫描模式图 普通CT 螺旋CT X线管 X线管 电缆 电刷 探测器 滑环 探测器 特点：解除电缆束缚 速度快，时间小于或等于1秒 容积扫描
普通CT与螺旋CT扫描模式图 普通CT 螺旋CT 特点：解除电缆束缚 速度快，时间小于或等于1秒 容积扫描
