传感器及其应用项目四五、根据使用要求选型1、根据现场液位灌的材料和高度来选择传感器的探头长度。我们选用非金属液位灌，测量液位高度不超过0.5米，故选用同轴探头。超过2.5米应选用轻型缆式探头。其探头长度应稍短于料仓高度，2、本次训练的使用要求：介质常温P、常压标准安装B（见图4一4）、电源D（DC24V）、同轴式探头T（长0.5米），故选用对应型号为：CTS-DLQP-B-D-T-500。返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 五、根据使用要求选型 1、根据现场液位灌的材料和高度来选择传感器 的探头长度。我们选用非金属液位灌，测量液位高 度不超过0.5米，故选用同轴探头。超过2.5米应选 用轻型缆式探头。其探头长度应稍短于料仓高度。 2、本次训练的使用要求：介质常温P、常压、 标准安装B（见图4－4）、电源D(DC24V)、同轴式 探头T(长0.5米)，故选用对应型号为：CTS-DLQP-B-D-T-500

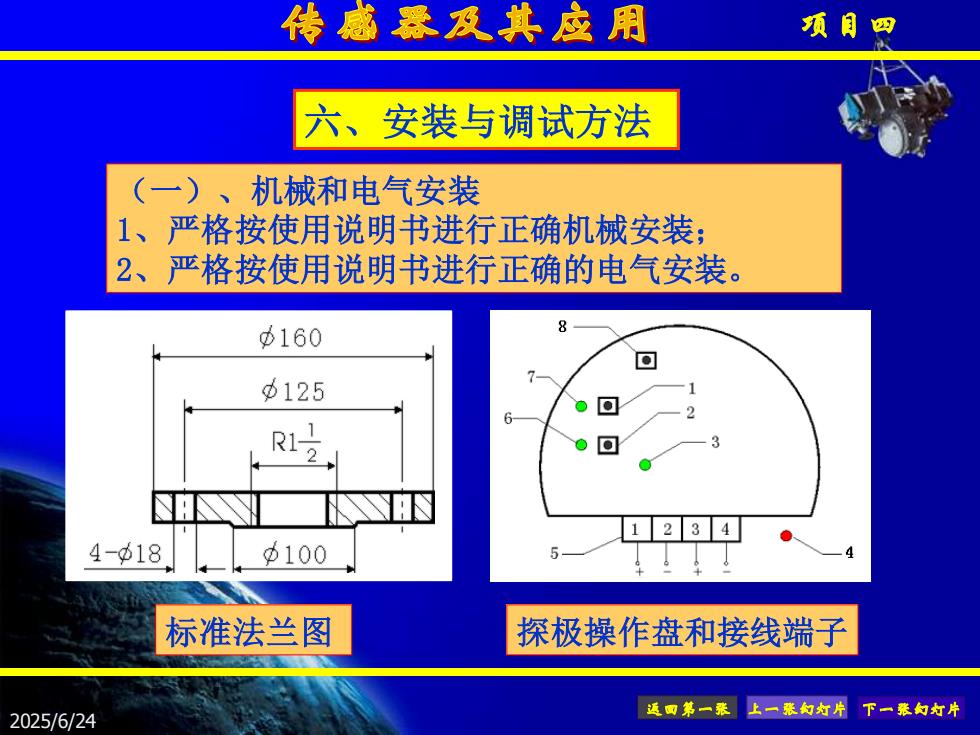

传感器及其应用项目四六、安装与调试方法（一）、机械和电气安装1、严格按使用说明书进行正确机械安装：2、严格按使用说明书进行正确的电气安装8@160Φ125?2R1eVΦ1004-@185标准法兰图探极操作盘和接线端子返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 （一）、机械和电气安装 1、严格按使用说明书进行正确机械安装； 2、严格按使用说明书进行正确的电气安装。 六、安装与调试方法 标准法兰图 探极操作盘和接线端子

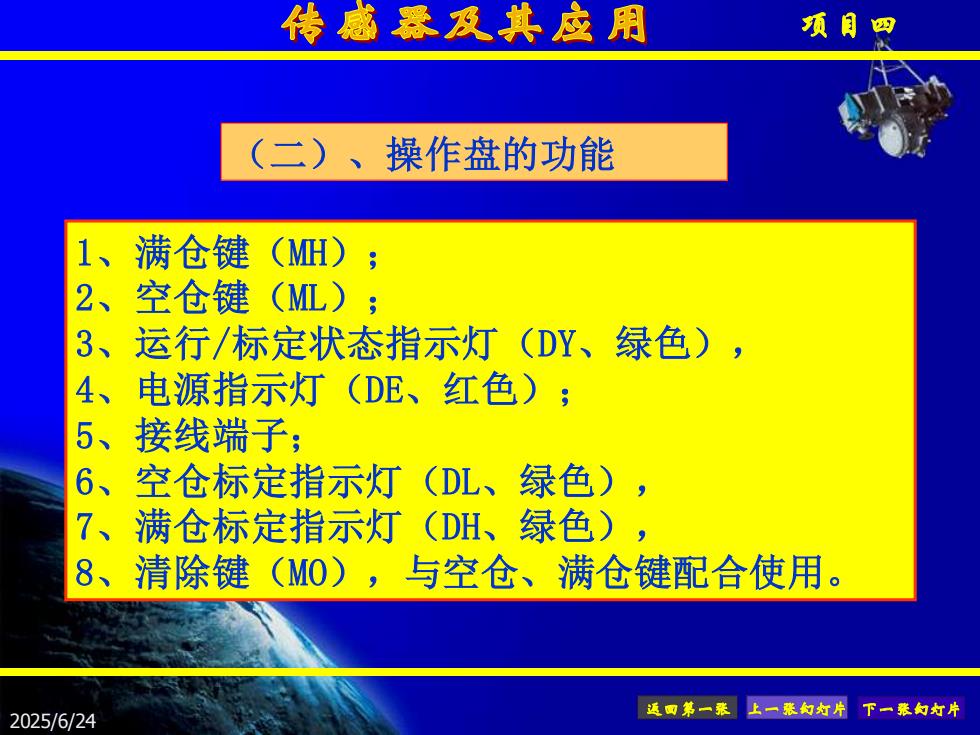

传感器及其应用项目四（二）、操作盘的功能满仓键1(MH)2、空仓键(ML)3.运行/标定状态指示灯（DY、绿色）4电源指示灯（DE、红色）；5接线端子；6（DL、绿色）空仓标定指示灯7「（DH、绿色），满仓标定指示灯8、清除键建（MO），与空仓、满仓键配合使用返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 1、满仓键（MH）； 2、空仓键（ML）； 3、运行/标定状态指示灯（DY、绿色）， 4、电源指示灯（DE、红色）； 5、接线端子； 6、空仓标定指示灯（DL、绿色）， 7、满仓标定指示灯（DH、绿色）， 8、清除键（MO），与空仓、满仓键配合使用。 （二）、操作盘的功能
