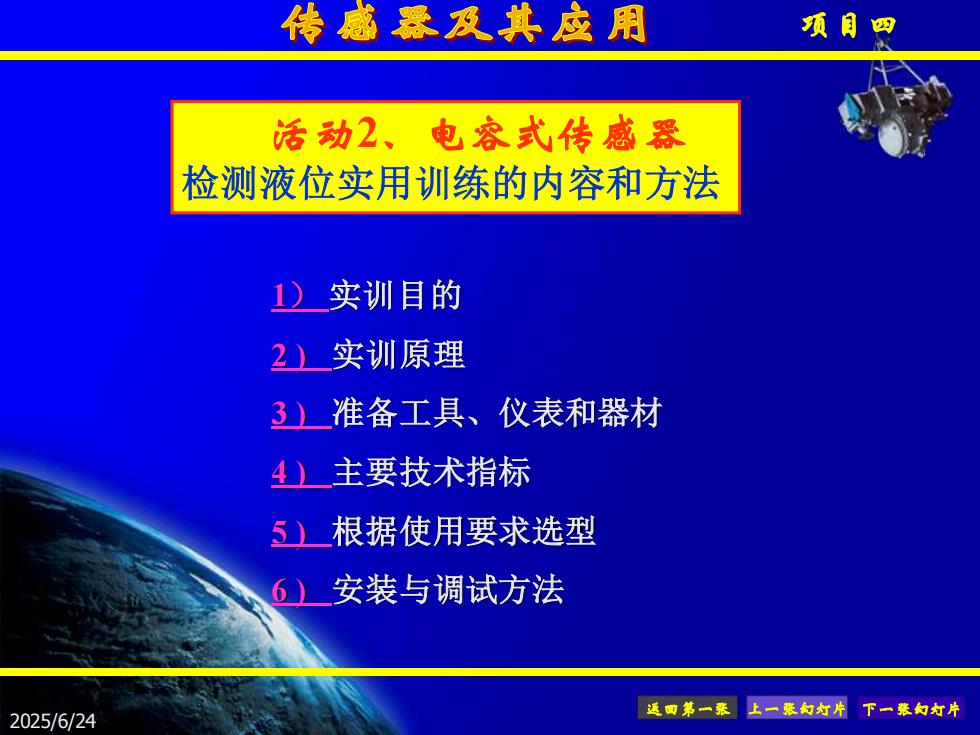

传感器及其应用项目四活动2、电容式传感器检测液位实用训练的内容和方法实训目的D实训原理2准备工具、仪表和器材301主要技术指标根据使用要求选型56）安装与调试方法返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 活动2、电容式传感器 检测液位实用训练的内容和方法 1） 实训目的 2 ) 实训原理 3 ) 准备工具、仪表和器材 4 ) 主要技术指标 5 ) 根据使用要求选型 6 ) 安装与调试方法

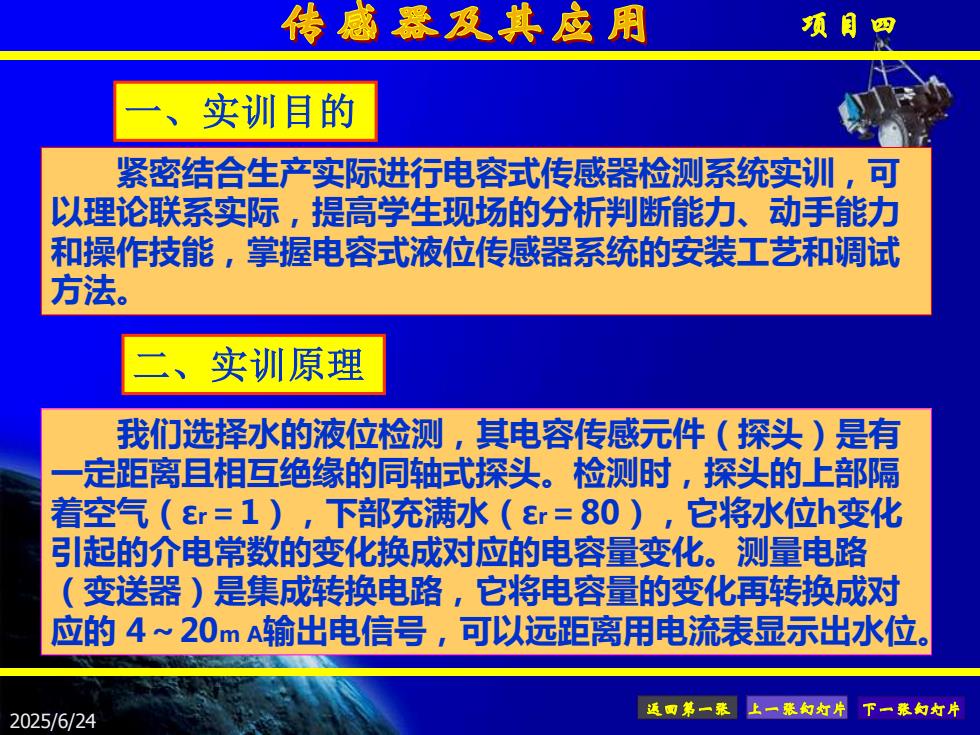

传感器及其应用项目四实训目的紧密结合生产实际进行电容式传感器检测系统实训，可以理论联系实际，提高学生现场的分析判断能力、动手能力和操作技能，掌握电容式液位传感器系统的安装工艺和调试方法。实训原理我们选择水的液位检测，其电容传感元件（探头）是有一定距离且相互绝缘的同轴式探头。检测时，探头的上部隔着空气（Er=1），下部充满水（Er=80），它将水位h变化引起的介电常数的变化换成对应的电容量变化。测量电路（变送器）是集成转换电路，它将电容量的变化再转换成对应的4~20mA输出电信号，可以远距离用电流表显示出水位返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 一、实训目的 紧密结合生产实际进行电容式传感器检测系统实训，可 以理论联系实际，提高学生现场的分析判断能力、动手能力 和操作技能，掌握电容式液位传感器系统的安装工艺和调试 方法。 二、实训原理 我们选择水的液位检测，其电容传感元件（探头）是有 一定距离且相互绝缘的同轴式探头。检测时，探头的上部隔 着空气（εr＝1），下部充满水（εr＝80），它将水位h变化 引起的介电常数的变化换成对应的电容量变化。测量电路 （变送器）是集成转换电路，它将电容量的变化再转换成对 应的 4～20m A输出电信号，可以远距离用电流表显示出水位

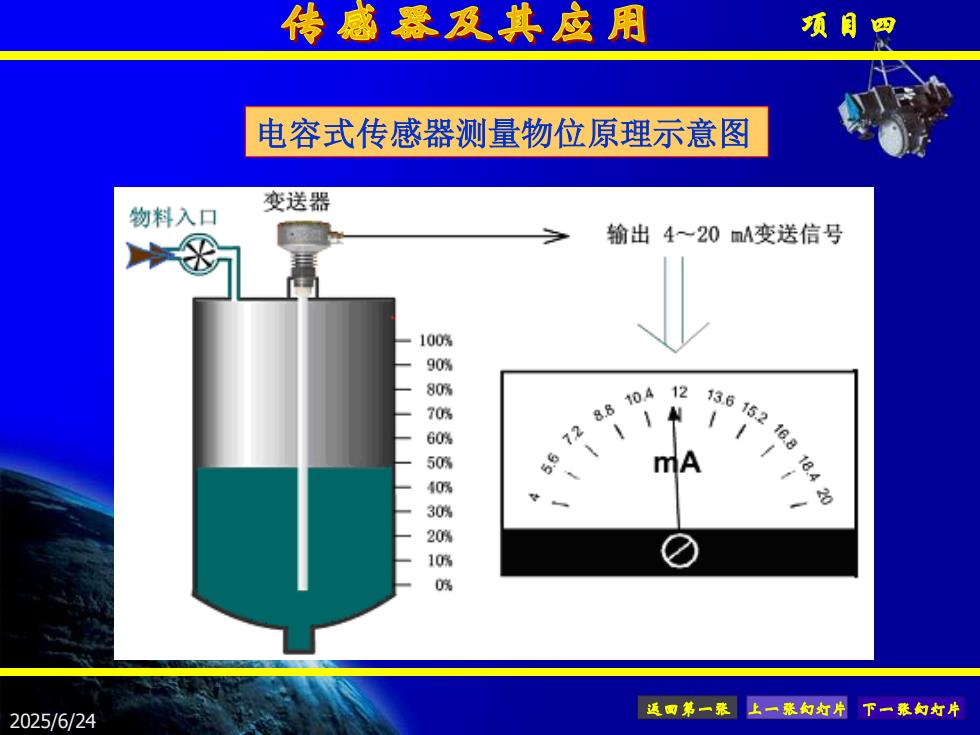

传感器及其应用项目四电容式传感器测量物位原理示意图变送器物料入口输出4~20mA变送信号100%90%80%1210.413.615.28.8T70%-16.811260%mA50%040%&30%20%C10%0%返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 电容式传感器测量物位原理示意图

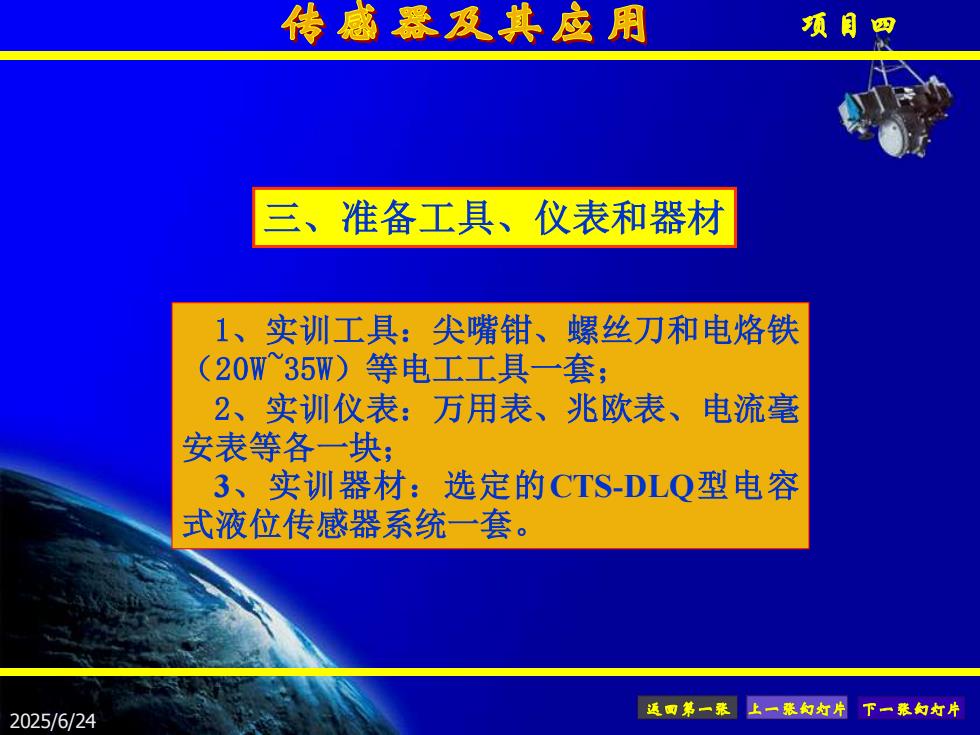

传感器及其应用项目四准备工具、仪表和器材1、实训工具：尖嘴钳、螺丝刀和电烙铁（20W~35W）等电工工具一套：2、实训仪表：万用表、兆欧表、电流毫安表等各一块；3、实训器材：选定的CTS-DLQ型电容式液位传感器系统一套返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 三、准备工具、仪表和器材 1、实训工具：尖嘴钳、螺丝刀和电烙铁 （20W~35W）等电工工具一套； 2、实训仪表：万用表、兆欧表、电流毫 安表等各一块； 3、实训器材：选定的CTS-DLQ型电容 式液位传感器系统一套

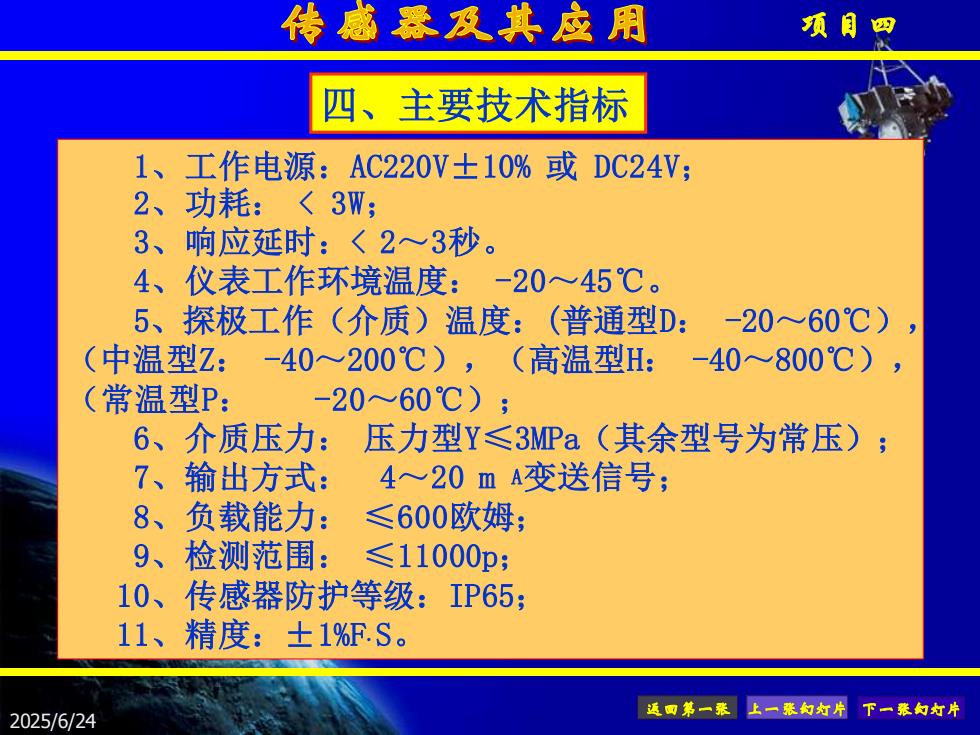

传感器及其应用项目四四、主要技术指标1、工作电源：AC220V土10%或DC24V；功耗：<3W；2、3、响应延时：<2～3秒。4、仪表工作环境温度：-20～45℃。5、探极工作（介质）温度：（普通型D：-20～60℃（中温型Z：-40～200℃），（高温型H：：-40～800℃），（常温型P：-20～60℃）;介质压力：店6、压力型Y≤3MPa（其余型号为常压）：.7、输出方式：4~20mA变送信号8、负载能力：≤600欧姆；9、检测范围：:≤11000p;10、传感器防护等级：IP65；11、精度：±1%F.S。返面第一张上一张幻灯片下一张灯片2025/6/24
项目四 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 四、主要技术指标 1、工作电源：AC220V±10% 或 DC24V； 2、功耗： < 3W； 3、响应延时：< 2～3秒。 4、仪表工作环境温度： -20～45℃。 5、探极工作（介质）温度：(普通型D： -20～60℃）， （中温型Z： -40～200℃），（高温型H： -40～800℃）， （常温型P： -20～60℃）； 6、介质压力： 压力型Y≤3MPa（其余型号为常压）； 7、输出方式： 4～20 m A变送信号； 8、负载能力： ≤600欧姆； 9、检测范围： ≤11000p； 10、传感器防护等级：IP65； 11、精度：±1%F.S
