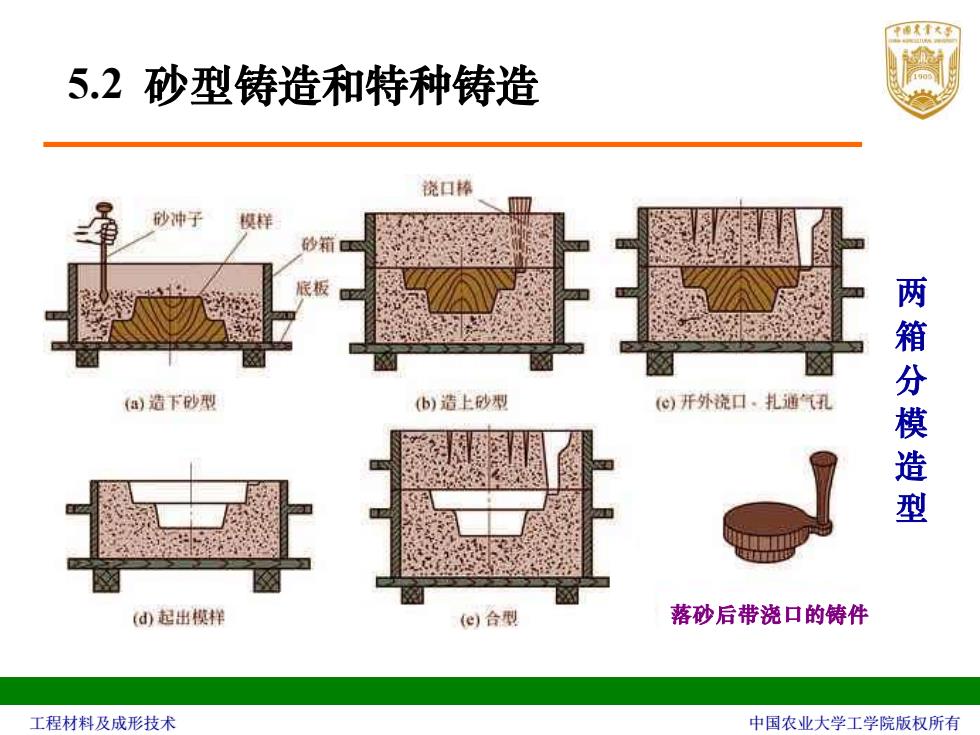

中面术大 5.2砂型铸造和特种铸造 浇口棒 砂冲子 模样 的箱口 (a)造下砂型 (b)造上砂型 (⊙)开外浇口.扎通气孔 两箱分模造型 (d)起出模样 e)合型 落砂后带浇口的，件 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 5.2 砂型铸造和特种铸造 两 箱 分 模 造 型 落砂后带浇口的铸件

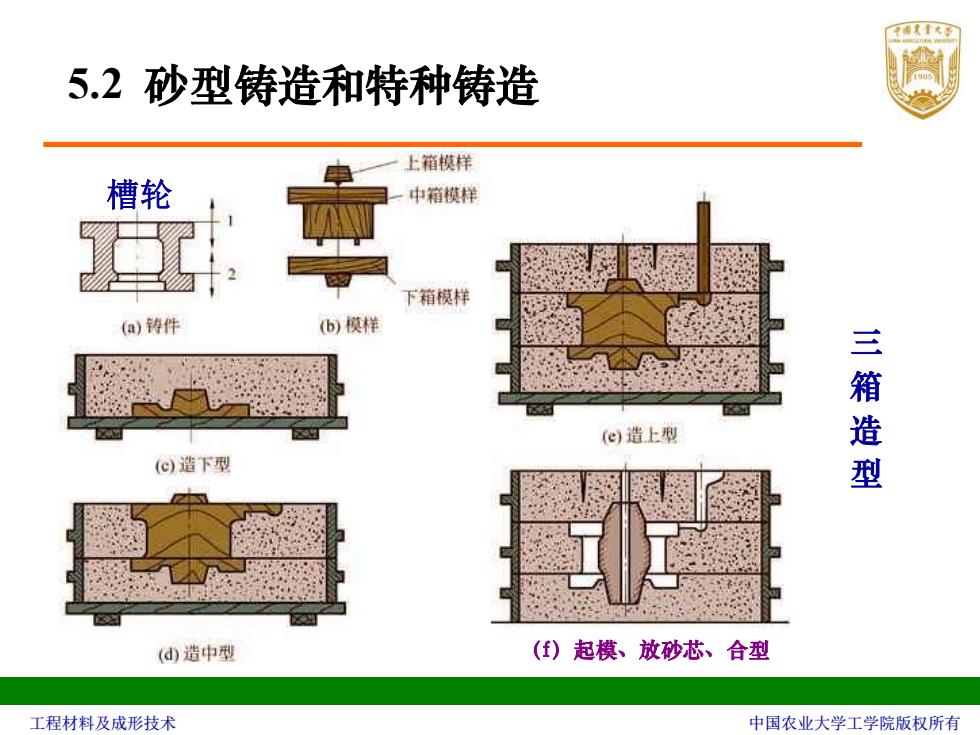

中像《大子 5.2砂型俦造和特种铸造 上箱模样 槽轮 中箱模样 下箱模样 (a)铸件 b)模样 52 (e)造上型 三箱造型 (C)造下型 (d)造中型 ()起模、放砂芯、合型 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 5.2 砂型铸造和特种铸造 三 箱 造 型 （f）起模、放砂芯、合型 槽轮

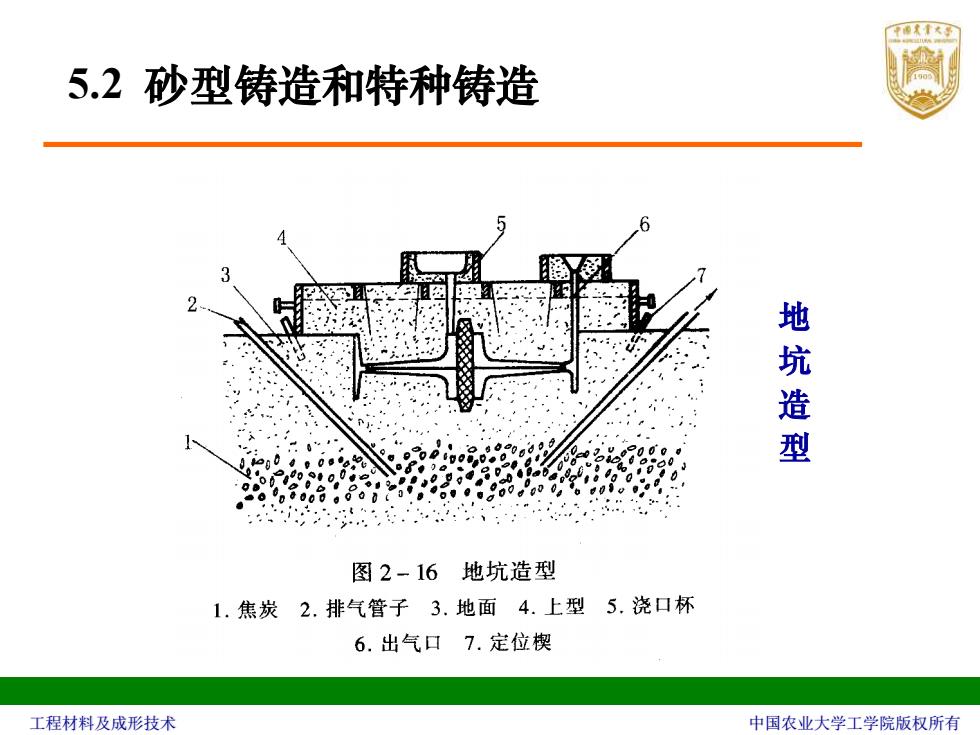

5.2砂型铸造和特种铸造 地坑造型 ●0 0 图2-16地坑造型 1.焦炭2.排气管子3.地面4.上型5.浇口杯 6.出气口7.定位楔 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 5.2 砂型铸造和特种铸造 地 坑 造 型

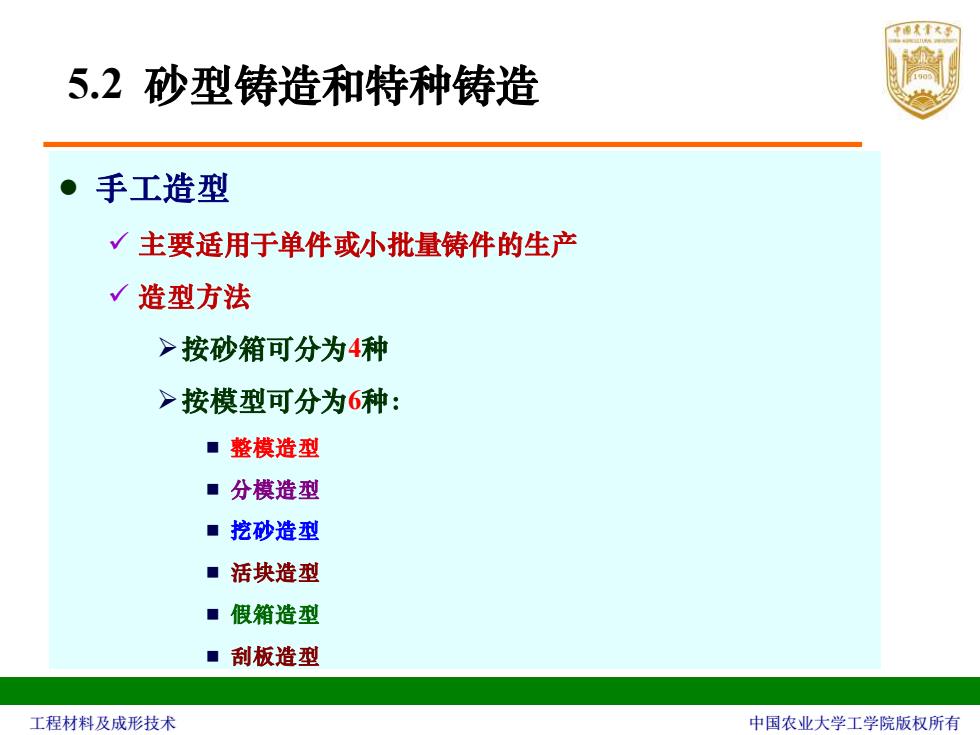

中想水1大 5.2砂型俦造和特种铸造 19 手工造型 √主要适用于单件或小批量铸件的生产 √造型方法 >按砂箱可分为4种 >按模型可分为6种： ■整模造型 ■分模造型 ■挖砂造型 ■活块造型 ■假箱造型 ■刮板造型 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ⚫ 手工造型 ✓ 主要适用于单件或小批量铸件的生产 ✓ 造型方法 ➢按砂箱可分为4种 ➢按模型可分为6种： ◼ 整模造型 ◼ 分模造型 ◼ 挖砂造型 ◼ 活块造型 ◼ 假箱造型 ◼ 刮板造型 5.2 砂型铸造和特种铸造

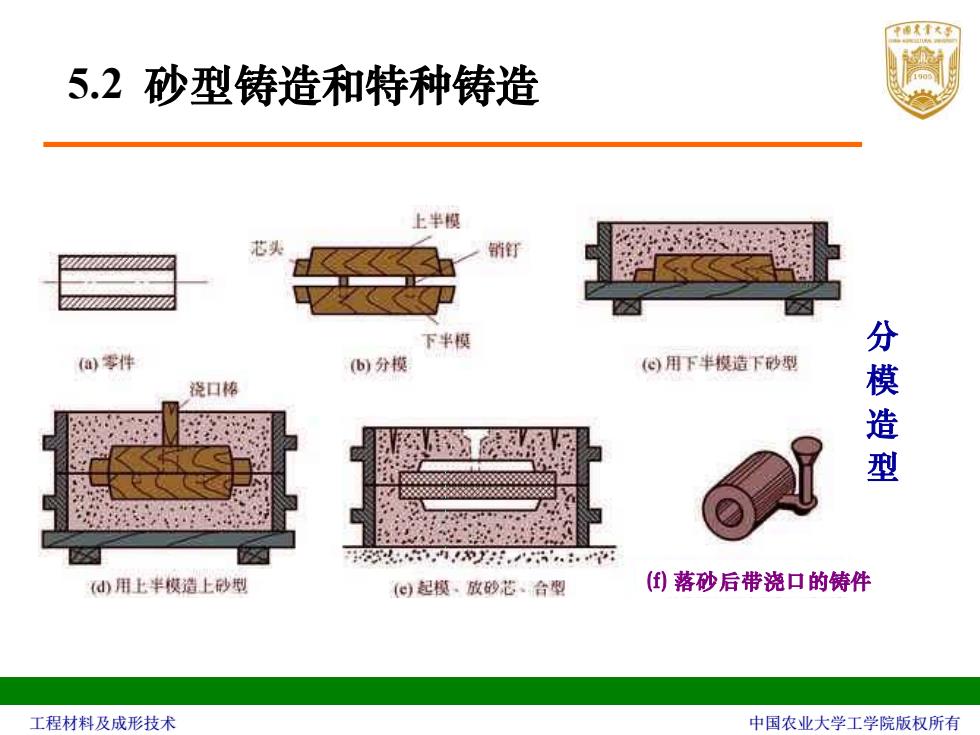

中面术大 5.2砂型铸造和特种铸造 上半模 芯头 销钉 Z % 下半模 (a)零件 b)分模 (©)用下半模造下砂型 浇口格 模造型 ,. (d用上半模造上砂型 ()起摸、放的芯、合型 ()落砂后带浇口的铸件 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 5.2 砂型铸造和特种铸造 分 模 造 型 (f) 落砂后带浇口的铸件
