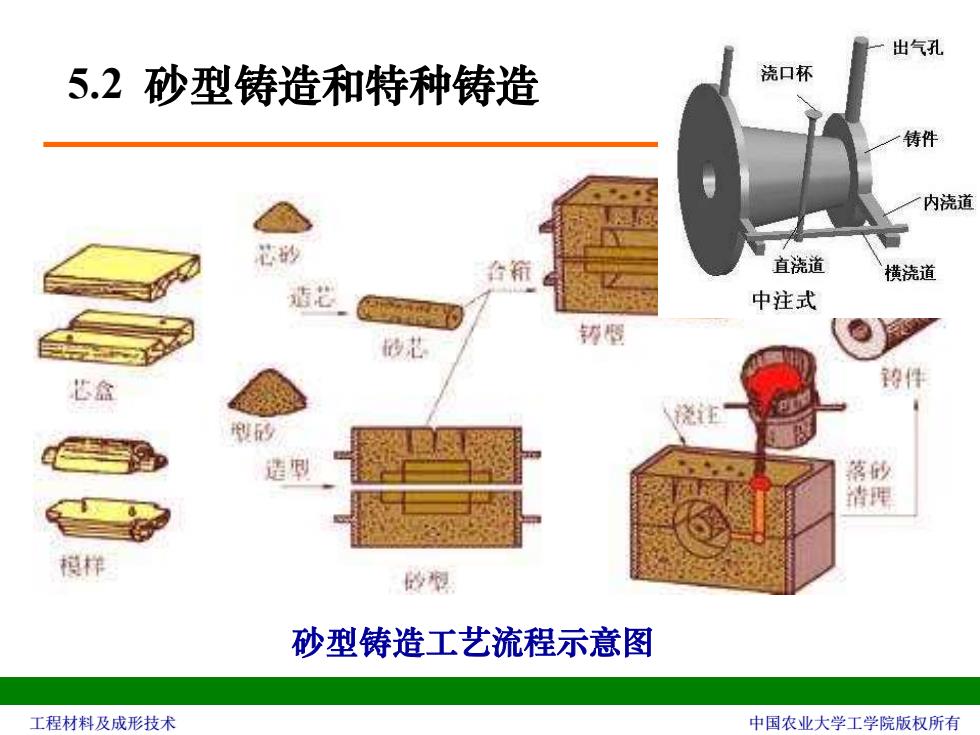

出气孔 5.2砂型俦造和特种铸造 浇口杯 铸件 内浇道 花形 合衔 直浇道 横浇道 中注式 的花 锈樱 件 型形 速型 落的 清理 的园 砂型铸造工艺流程示意图 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 5.2 砂型铸造和特种铸造 砂型铸造工艺流程示意图

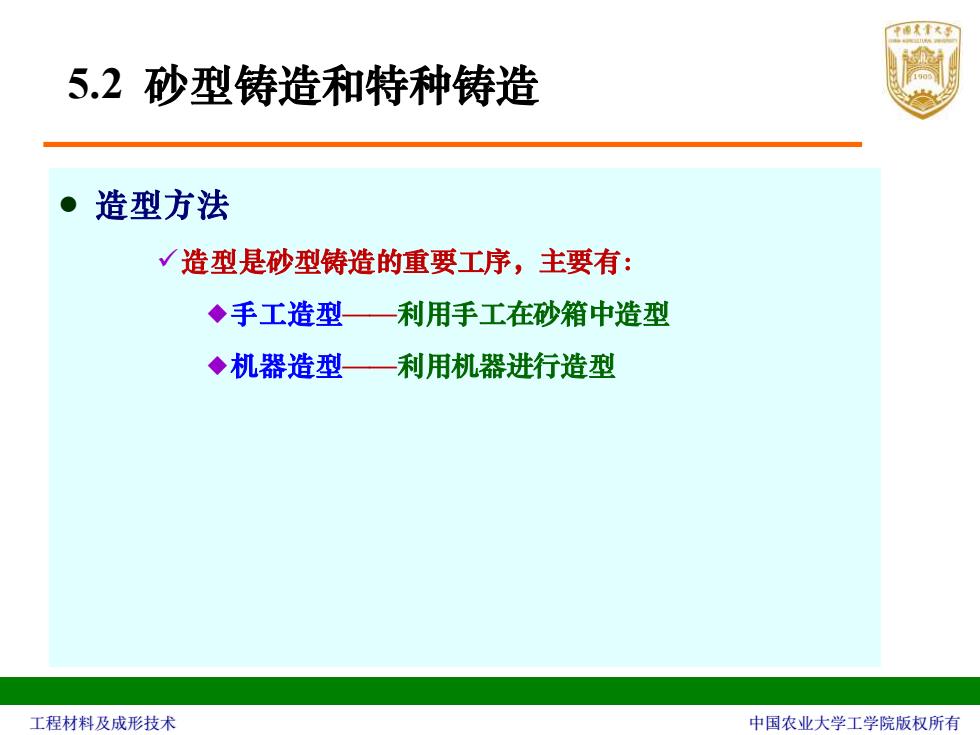

中面术大子 5.2砂型铸造和特种铸造 ·造型方法 √造型是砂型俦造的重要工序，主要有： ◆手工造型一利用手工在砂箱中造型 ◆机器造型—利用机器进行造型 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ⚫ 造型方法 ✓造型是砂型铸造的重要工序，主要有： ◆手工造型——利用手工在砂箱中造型 ◆机器造型——利用机器进行造型 5.2 砂型铸造和特种铸造

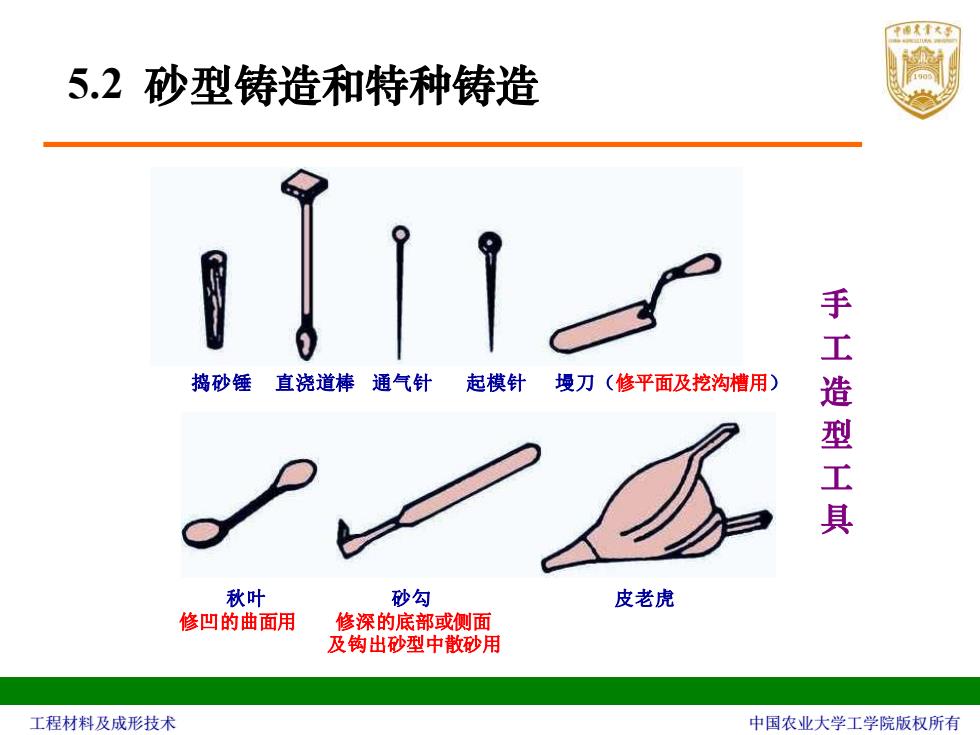

中像《大子 5.2砂型俦造和特种铸造 捣砂锤 直浇道棒通气针起模针墁刀（修平面及挖沟槽用） 手工造型工具 秋叶 砂勾 皮老虎 修凹的曲面用 修深的底部或侧面 及钩出砂型中散砂用 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 5.2 砂型铸造和特种铸造 手 工 造 型 工 具 捣砂锤 直浇道棒 通气针 起模针 墁刀（修平面及挖沟槽用） 秋叶 砂勾 皮老虎 修凹的曲面用 修深的底部或侧面 及钩出砂型中散砂用

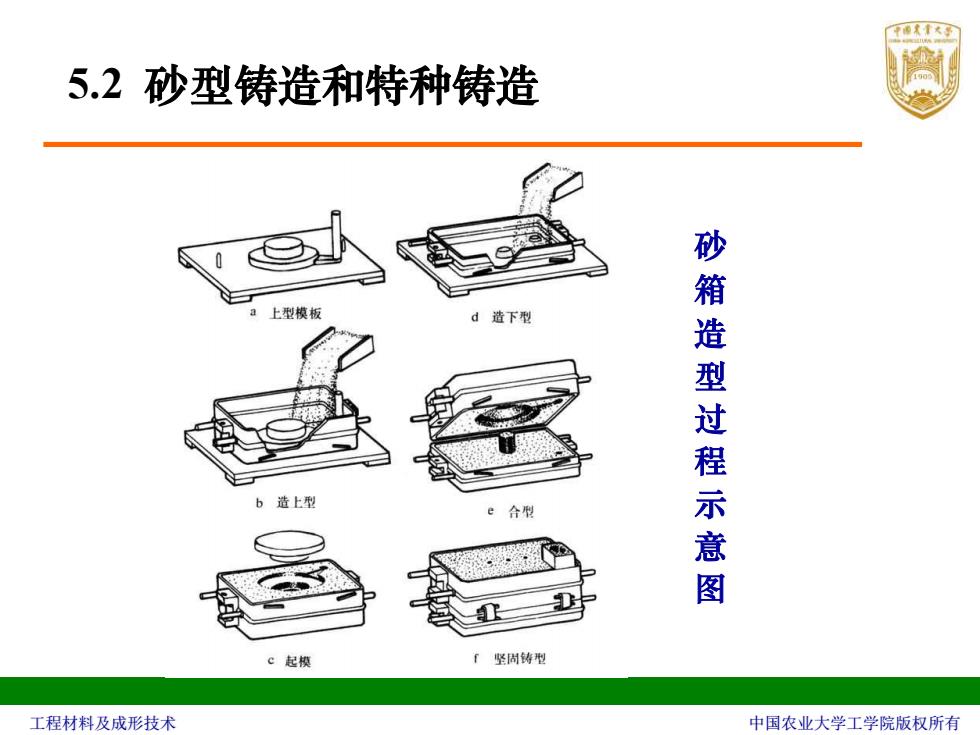

5.2砂型铸造和特种铸造 d造下型 造上型 e合 砂箱造型过程示意图 c起模 「坚周铸型 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 5.2 砂型铸造和特种铸造 砂 箱 造 型 过 程 示 意 图

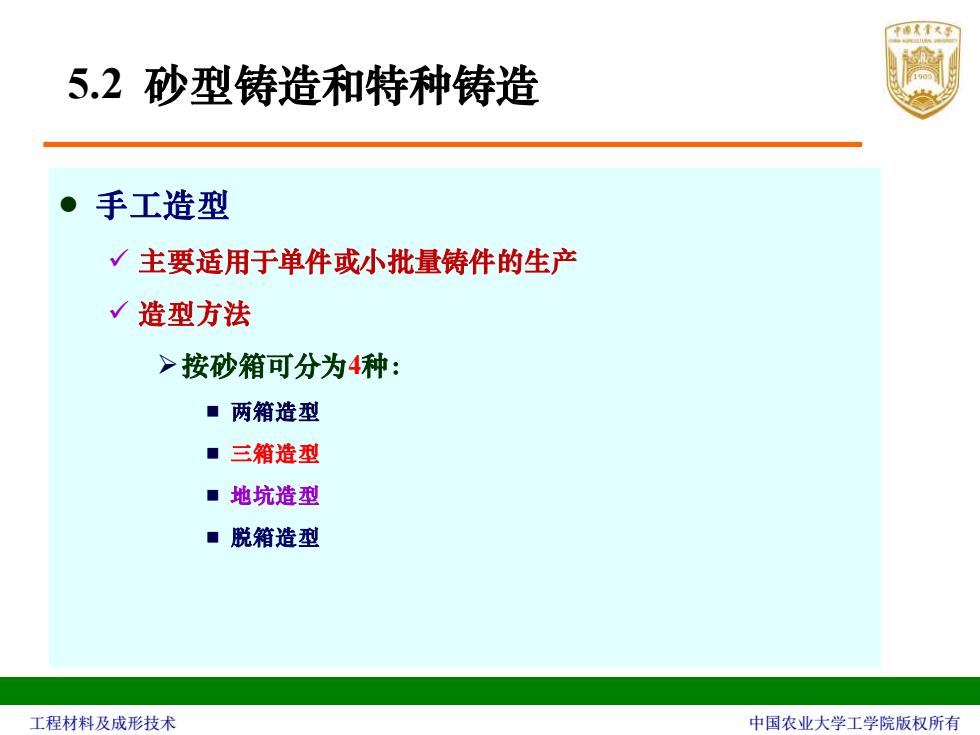

中想水1大 5.2砂型俦造和特种铸造 手工造型 √主要适用于单件或小批量俦件的生产 √造型方法 >按砂箱可分为4种： ■两箱造型 ■三箱造型 ■地坑造型 ■脱箱造型 工程材料及成形技术 中国农业大学工学院版权所有
工程材料及成形技术 中国农业大学工学院版权所有 ⚫ 手工造型 ✓ 主要适用于单件或小批量铸件的生产 ✓ 造型方法 ➢按砂箱可分为4种： ◼ 两箱造型 ◼ 三箱造型 ◼ 地坑造型 ◼ 脱箱造型 5.2 砂型铸造和特种铸造
