详图设计 ·详图设计： 一、设计依据：总图 二、设计原则： 1：能够提供车间加工，提供检验标准依据。 ·2、符合机械设计标准 (有别于建筑识图)。 ·三、内容： 1、构件装配图（成品构件图) 2、杆件下料图（组立前图） ·3、节点板详图 4、轴线布置图 5、结构平、立面图 四、传递：生产部下发车间，车间分解为：排板图、组立图、小 件图到各工序
详图设计 ¡ 详图设计： ¡ 一、设计依据：总图 ¡ 二、设计原则： ¡ 1：能够提供车间加工，提供检验标准依据。 ¡ 2、符合机械设计标准（有别于建筑识图）。 ¡ 三、内容： ¡ 1、构件装配图（成品构件图） ¡ 2、杆件下料图（组立前图） ¡ 3、节点板详图 ¡ 4、轴线布置图 ¡ 5、结构平、立面图 ¡ 四、传递：生产部下发车间，车间分解为：排板图、组立图、小 件图到各工序
详图设计 ·定额（抽量）： 一、主钢架（柱、梁、吊车梁） 编制依据：详图。 二、次钢架结构：C檩、拉条、撑杆、隅撑、水平支撑、柱 间支撑、地脚螺栓（含以上各类的螺母、垫圈） ·三、辅材： 1、加工辅材：焊剂、焊丝、焊条、三气（氧气、C○2气、 金火焰)、油漆、稀料、钢砂等。 2、安装辅材：油漆、稀料、焊条、高强螺栓等。 3、设备工具用耗材：钻头、切割片、磨光片、导电嘴、喷嘴 冷却液、电量、设备配件等。 4、劳动保护用品：安全帽、手套、绝缘手套、绝缘鞋、防滑 鞋、眼镜、工作服等。 ·5、检验工具：圈尺、钢板尺、拐尺、焊角尺、探伤仪等
详图设计 ¡ 定额（抽量）： ¡ 一、主钢架（柱、梁、吊车梁） ¡ 编制依据：详图。 ¡ 二、次钢架结构：C檩、拉条、撑杆、隅撑、水平支撑、柱 间支撑、地脚螺栓（含以上各类的螺母、垫圈） ¡ 三、辅材： ¡ 1、加工辅材：焊剂、焊丝、焊条、三气（氧气、CO2气、 金火焰）、油漆、稀料、钢砂等。 ¡ 2、安装辅材：油漆、稀料、焊条、高强螺栓等。 ¡ 3、设备工具用耗材：钻头、切割片、磨光片、导电嘴、喷嘴、 冷却液、电量、设备配件等。 ¡ 4、劳动保护用品：安全帽、手套、绝缘手套、绝缘鞋、防滑 鞋、眼镜、工作服等。 ¡ 5、检验工具：圈尺、钢板尺、拐尺、焊角尺、探伤仪等
详图设计 STRUCAD简介 产品简介： StruCad是一个在世界上处于领先地位的三维钢结构实体详图设计软件。目前在世界上50多个国家拥有超过6000家的用户。 Strucad生成钢结构模型和图纸的过程快速而高效，是钢结构详图设计的有力工具，它可以提高我们的详图设计的效率5到12倍。 StruCad生成的钢结构模型与图纸准确度非常的高，用户可以完全的模拟工程安装后的实际效果，并在三维模型中实时进行检查。 在StruCad中我们可以完成的工作有：·自动生成工程的平立面图 ·自动生成工程中构件 的安装详图、构件详图、节点板详图·自动生成构件的材料表 ·自动生成CAM数据
加工工艺艺 必什么是工艺？ 工艺是满足产品要求（符合性、高效率、 低消耗)的加工方法、方式。 ~用什么人做，用什么设备、工具做，用什 么方法做、做到什么程度。 是产品加工过程中必须遵守的纲领性文件， 是产品验收时遵循的首要文件。 冬工艺文件是公司有别于其它公司的核心技 术性文件

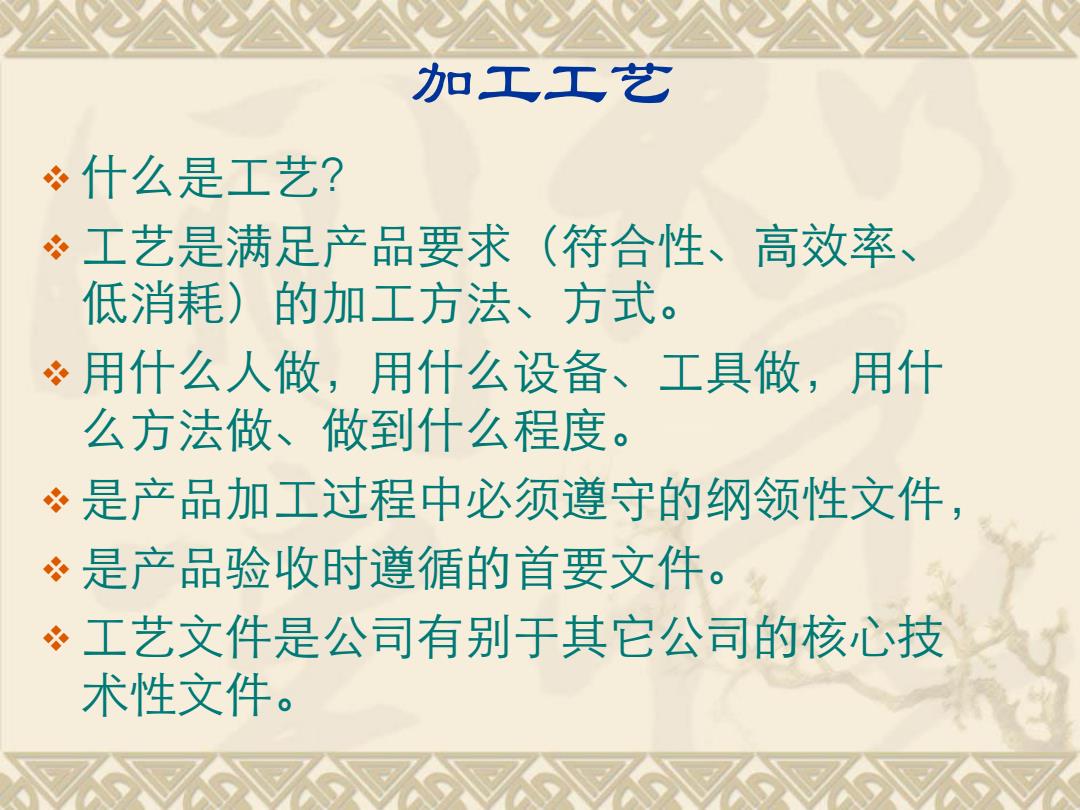

加工工艺 v 什么是工艺？ v 工艺是满足产品要求（符合性、高效率、 低消耗）的加工方法、方式。 v 用什么人做，用什么设备、工具做，用什 么方法做、做到什么程度。 v 是产品加工过程中必须遵守的纲领性文件， v 是产品验收时遵循的首要文件。 v 工艺文件是公司有别于其它公司的核心技 术性文件
加工工艺 必工艺在生产中的重要性： 高效率--- 是产品高效率加工的基础； 必高质量--- 是产品质量的保证体系； 低消耗----用最合理的消耗产出高质量产 品是我们追求的目标；

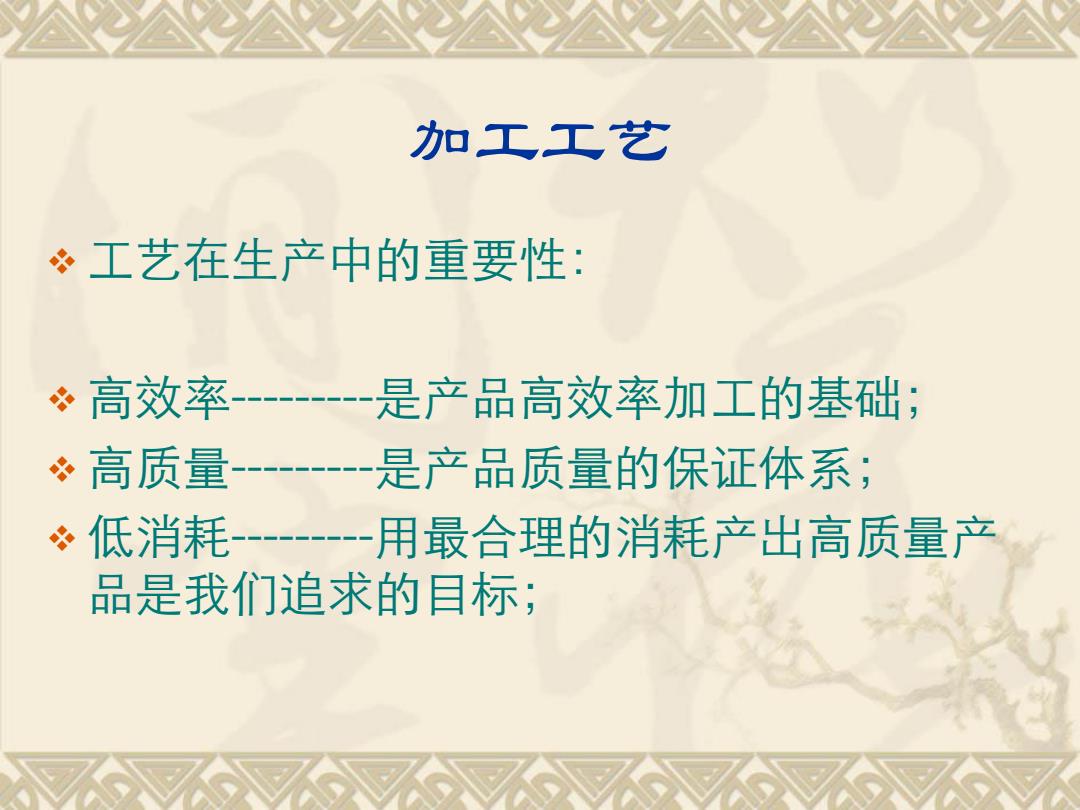

加工工艺 v 工艺在生产中的重要性： v 高效率---------是产品高效率加工的基础； v 高质量---------是产品质量的保证体系； v 低消耗---------用最合理的消耗产出高质量产 品是我们追求的目标；
