J6光学经纬仪读数两种读数测微装置：分微尺与平行玻璃板测微1.分微尺测微一利用度盘刻度线，在分微尺上读数。度盘上1度分划的间隔经放大后，与分微尺全长相等水平分微尺全长分60格72因此其最小格值为：1'=60"读数时，估读至0.1格（6”），因此，估读的秒数应是6”的倍数。878673如图所示竖直O水平度盘读数：读数镜视场m73°04’24"7516

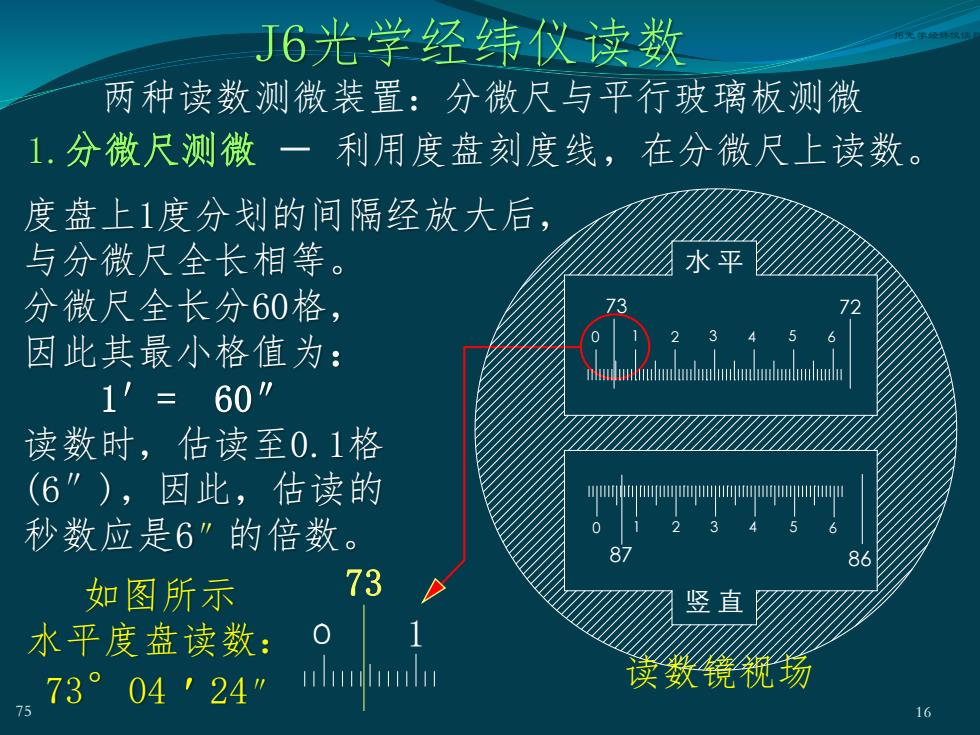

J6光学经纬仪读数 75 16 J6光学经纬仪读数 两种读数测微装置：分微尺与平行玻璃板测微 度盘上1度分划的间隔经放大后， 与分微尺全长相等。 分微尺全长分60格， 因此其最小格值为： 1′= 60″ 读数时，估读至0.1格 (6″)，因此，估读的 秒数应是6″的倍数。 如图所示 水平度盘读数： 73°04 24″ 1.分微尺测微 － 利用度盘刻度线，在分微尺上读数。 0 1 73 0 1 2 3 4 5 6 0 1 2 3 4 5 6 水 平 竖 直 73 72 87 86 读数镜视场
2.平行玻璃板测微利用测微手轮，移动度盘分划像使与指标线重合在度盘窗口和测微窗口读数。分划与指标分划与指标平行玻璃测微器：线重合后线重合前平行玻璃板与分微尺由测微20151510手轮控制。转949392/919094.93990动测微手轮，使度盘像移动6A而与指标线重合，移动量可水平度盘读数：在测微器上读出。92°17′ 35″读数方法为：(b)(a)度盘窗口读数测微窗口读数+7517

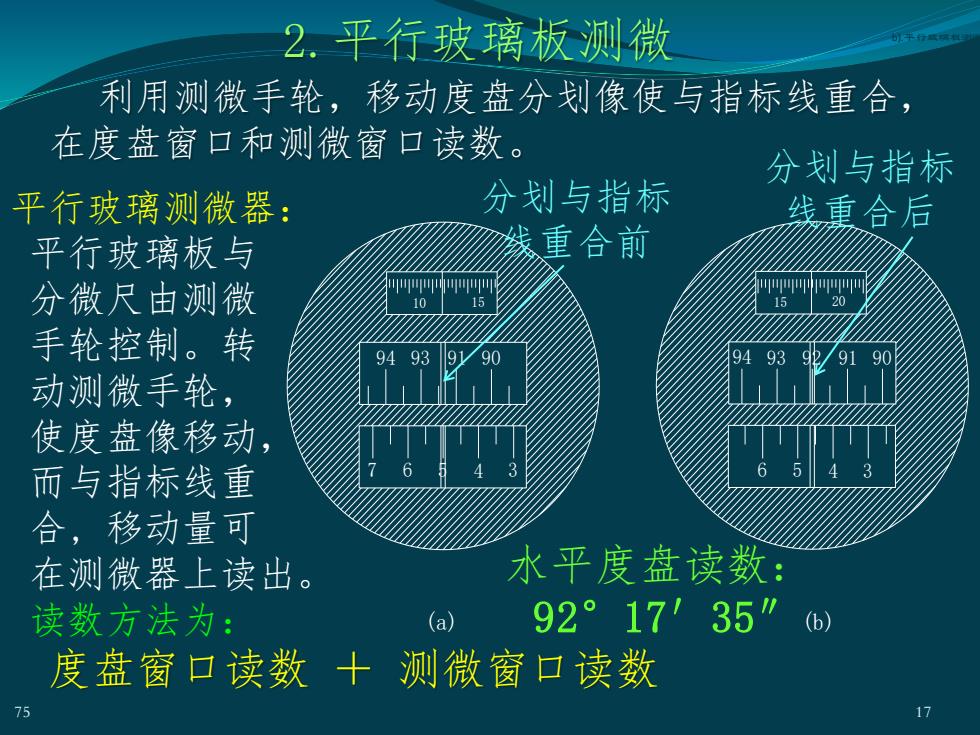

b).平行玻璃板测微 75 17 2.平行玻璃板测微 利用测微手轮，移动度盘分划像使与指标线重合， 在度盘窗口和测微窗口读数。 平行玻璃测微器： 平行玻璃板与 分微尺由测微 手轮控制。转 动测微手轮， 使度盘像移动， 而与指标线重 合, 移动量可 在测微器上读出。 读数方法为： 度盘窗口读数 ＋ 测微窗口读数 水平度盘读数： 92°17′35″ 10 15 7 6 5 4 3 94 93 91 90 94 93 91 90 6 5 4 3 15 20 92 (a) (b) 分划与指标 线重合前 分划与指标 线重合后
四、DJ2光学经纬仪及其读数89181011121913141516177518

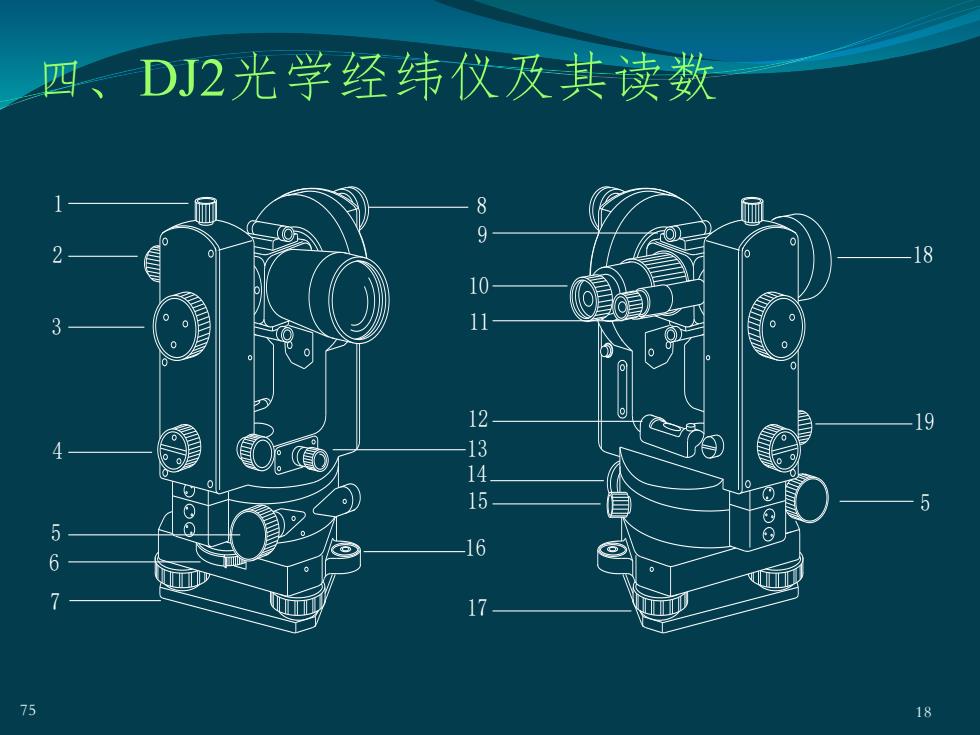

四、DJ2光学经纬仪及其读数 75 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 5 19
DJ2级光学经纬仪T2经纬仪（2秒级）7519

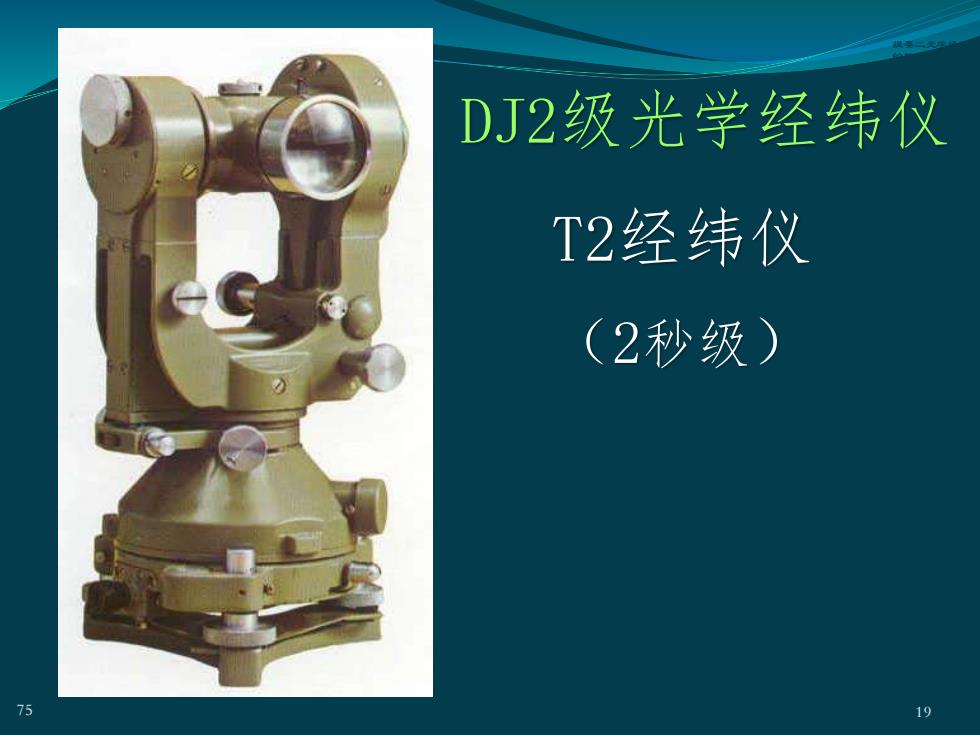

提要二光学经纬仪 的构造 及度盘读数 75 19 T2经纬仪 （2秒级） DJ2级光学经纬仪
+四、DJ2光学经纬仪的读数主要特点：（1）采用度盘对径分划重合法读数，相当于取度盘直径两端相差180°处两个读数的平均值，可以抵消照准部偏心误差的影响。度盘读取（2）设置双光楔测微器度数及分数可使度盘对径的分划线像重K142合：可以从测微分划尺上读出分秒数。（3）在读数显微镜中只能看到水平度盘或垂直旋转卿微器使度盘测微器读度盘一种影像，但可以用对径分划线重合度盘变换轮使其交替出现。取分秒数水平读盘度数：142°47″15.7"7520

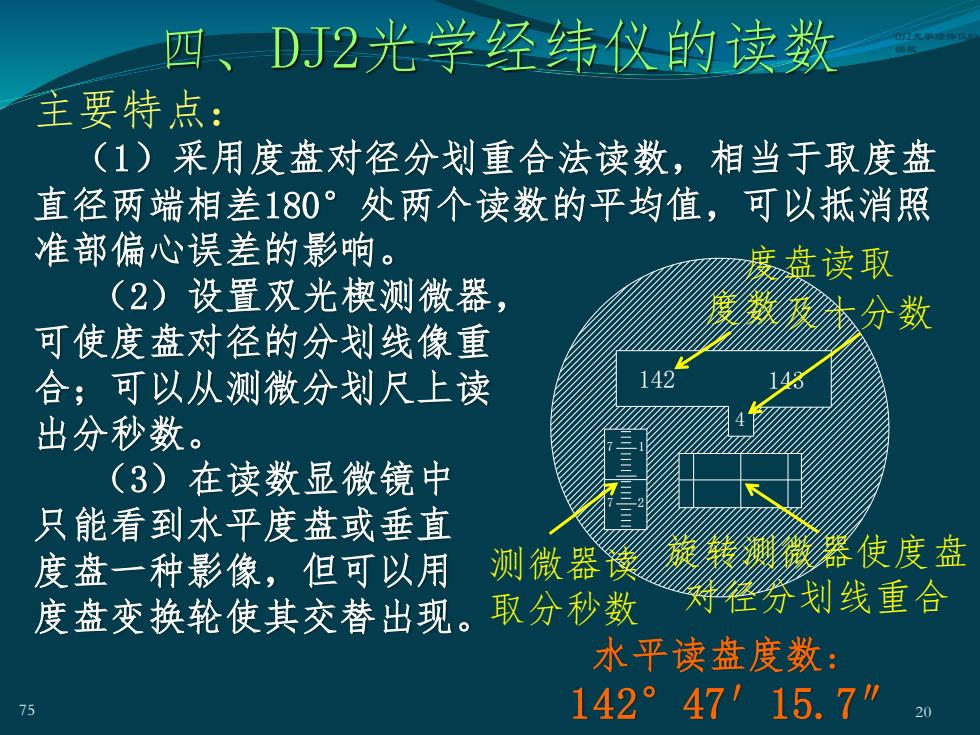

DJ2光学经纬仪的 读数 75 20 主要特点： （1）采用度盘对径分划重合法读数，相当于取度盘 直径两端相差180°处两个读数的平均值，可以抵消照 准部偏心误差的影响。 （2）设置双光楔测微器， 可使度盘对径的分划线像重 合；可以从测微分划尺上读 出分秒数。 （3）在读数显微镜中 只能看到水平度盘或垂直 度盘一种影像，但可以用 度盘变换轮使其交替出现。 四、DJ2光学经纬仪的读数 7 1 7 2 4 142 143 水平读盘度数： 142°47′15.7″ 度盘读取 度数 旋转测微器使度盘 对径分划线重合 测微器读 取分秒数 及十分数
