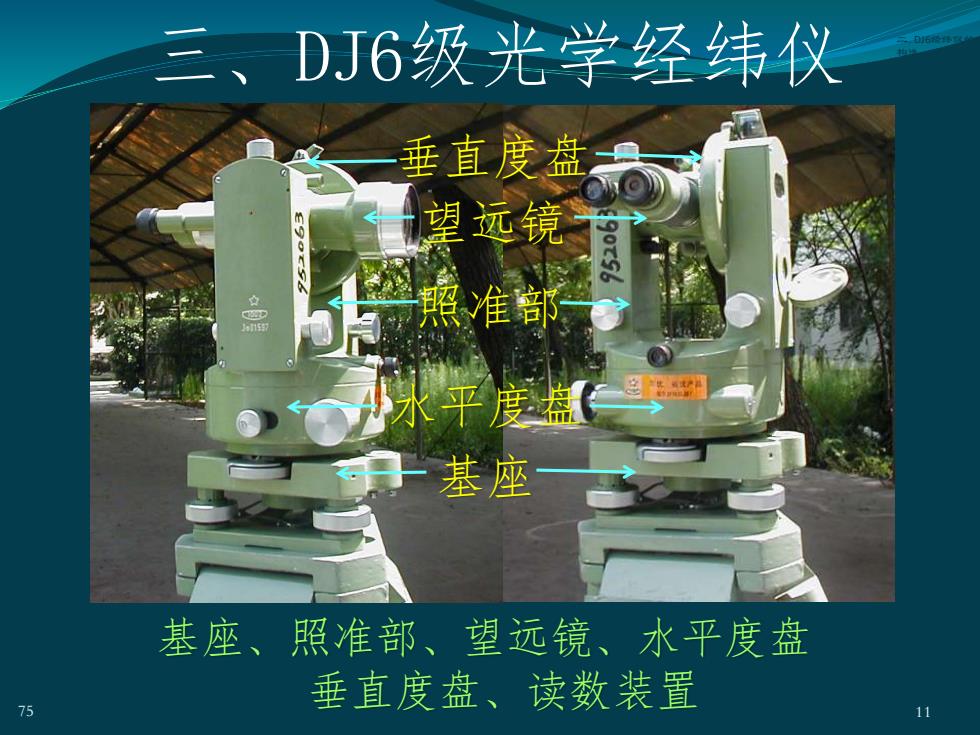

三、DJ6级光学经纬仪垂直度盘望远镜90756照准部2Jo11S5小水平度盘基座一基座、照准部、望远镜、水平度盘垂直度盘、读数装置7511
三、DJ6级光学经纬仪 二. DJ6经纬仪的 构造 75 11 基座、照准部、望远镜、水平度盘 垂直度盘、读数装置 基座 水平度盘 垂直度盘 照准部 望远镜

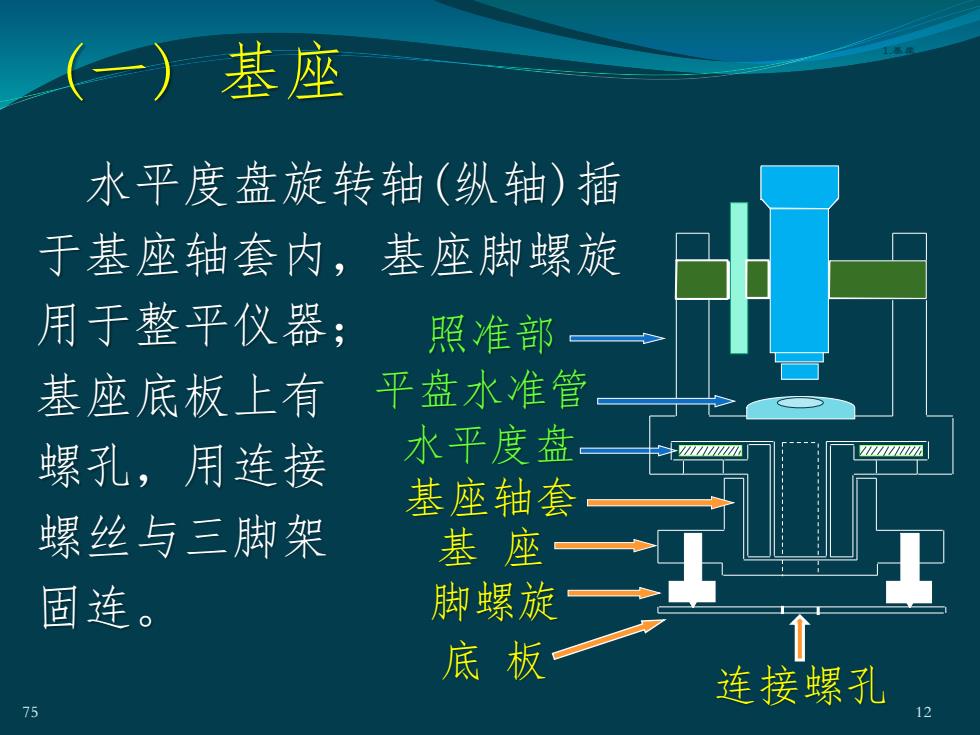

(一）基座水平度盘旋转轴（纵轴）插于基座轴套内，基座脚螺旋用于整平仪器；照准部平盘水准管基座底板上有水平度盘螺孔，用连接基座轴套螺丝与三脚架基座L一脚螺旋固连。1底板连接螺孔7512
1.基座 75 12 (一) 基座 水平度盘旋转轴(纵轴)插 于基座轴套内，基座脚螺旋 用于整平仪器； 基座底板上有 螺孔，用连接 螺丝与三脚架 固连。 水平度盘 照准部 脚螺旋 平盘水准管 连接螺孔 底 板 基 座 基座轴套
照准部(二)望远镜内左右支架，支承横轴十字丝像横轴与垂直度盘（竖盘）和望远镜望远镜固连照准部（水平）制微动螺旋垂直度盘望远镜（竖直）制微动螺旋横轴一望远镜：倒像或正像，放支架一大率26～30倍，目镜调焦照准部水准管物镜调焦，十字丝水平度盘一读数显微镜（望远镜旁）纵轴水准管（分划值30／2mm）基座纵轴（插入水平度盘轴套）脚螺旋7513
75 13 (二) 照准部 左右支架，支承横轴 横轴与垂直度盘(竖盘)和 望远镜固连 照准部(水平)制微动螺旋 望远镜(竖直)制微动螺旋 望远镜：倒像或正像，放 大率26～30倍，目镜调焦， 物镜调焦，十字丝 读数显微镜(望远镜旁) 水准管(分划值30″/ 2mm) 纵轴(插入水平度盘轴套) 望远镜内 十字丝像 13 基座 水平度盘 脚螺旋 水准管 横轴 支架 照准部 望远镜 垂直度盘 纵轴
（三）水平度盘和垂直度盘度盘由光学玻璃高精度刻制分划而成纵轴套水平度盘刻度；顺时针0°～360°仪器整平，水平度盘水平水平度盘套于纵轴套外围改变度盘位置，要使用复测扳手或度盘变换手轮。水平度盘垂直度盘和水平度盘类似，ROB装于横轴一端，位置垂直于B908元水平度盘。08/B7514
3.水平度盘 75 14 (三) 水平度盘和垂直度盘 度盘由光学玻璃高精度刻制分划而成 水平度盘 顺时针0° ～ 360°刻度； 仪器整平，水平度盘水平。 水平度盘套于纵轴套外围， 改变度盘位置，要使用复 测扳手或度盘变换手轮。 0 B 90B 180B 270B 水平度盘 纵轴套 垂直度盘和水平度盘类似， 装于横轴一端，位置垂直于 水平度盘

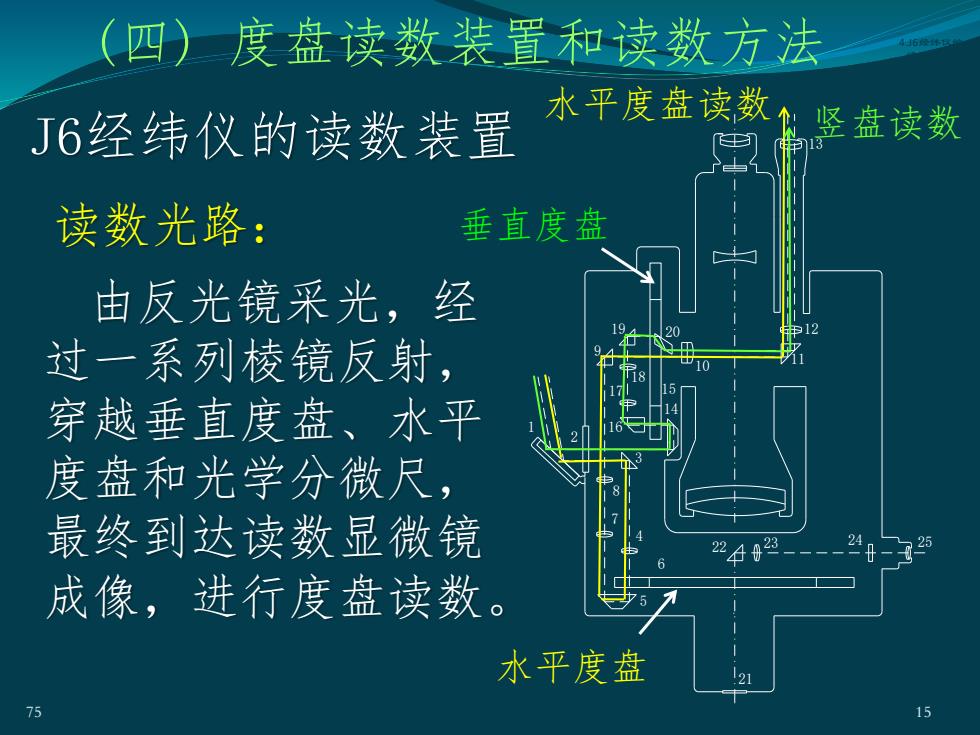

（四）度盘读数装置和读数方法水平度盘读数坚盘读数J6经纬仪的读数装置E读数光路：垂直度盘由反光镜采光，经C20过一系列棱镜反射，穿越垂直度盘、水平度盘和光学分微尺，最终到达读数显微镜24252322一告成像，进行度盘读数水平度盘217515
4.J6经纬仪的 读数装置 75 15 (四) 度盘读数装置和读数方法 读数光路： 1 2 3 15 7 4 6 5 8 17 9 18 19 11 12 13 10 16 20 14 21 22 23 24 25 由反光镜采光，经 过一系列棱镜反射， 穿越垂直度盘、水平 度盘和光学分微尺， 最终到达读数显微镜 成像，进行度盘读数。 J6经纬仪的读数装置 水平度盘读数 竖盘读数 水平度盘 垂直度盘
