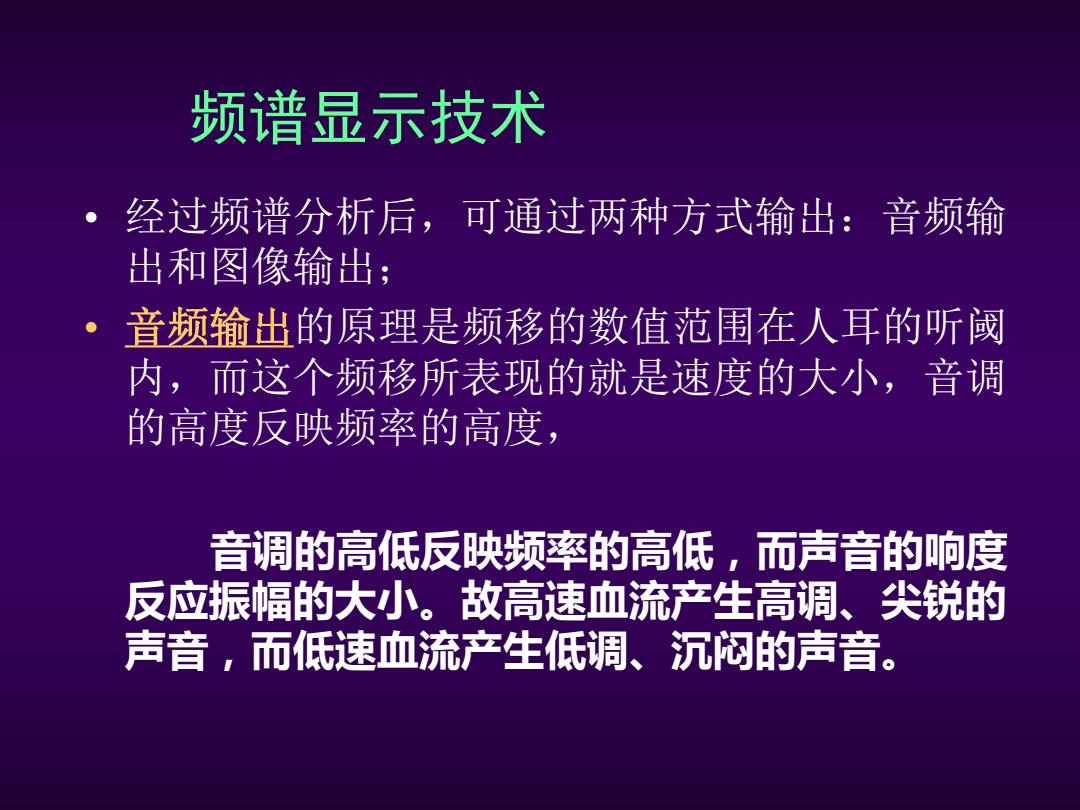

频谱显示技术 经过频谱分析后，可通过两种方式输出：音频输 出和图像输出； 音频输出的原理是频移的数值范围在人耳的听阈 内，而这个频移所表现的就是速度的大小，音调 的高度反映频率的高度， 音调的高低反映频率的高低，而声音的响度 反应振幅的大小。故高速血流产生高调、尖锐的 声音，而低速血流产生低调、沉闷的声音
频谱显示技术 • 经过频谱分析后，可通过两种方式输出：音频输 出和图像输出； • 音频输出的原理是频移的数值范围在人耳的听阈 内，而这个频移所表现的就是速度的大小，音调 的高度反映频率的高度， 音调的高低反映频率的高低，而声音的响度 反应振幅的大小。故高速血流产生高调、尖锐的 声音，而低速血流产生低调、沉闷的声音

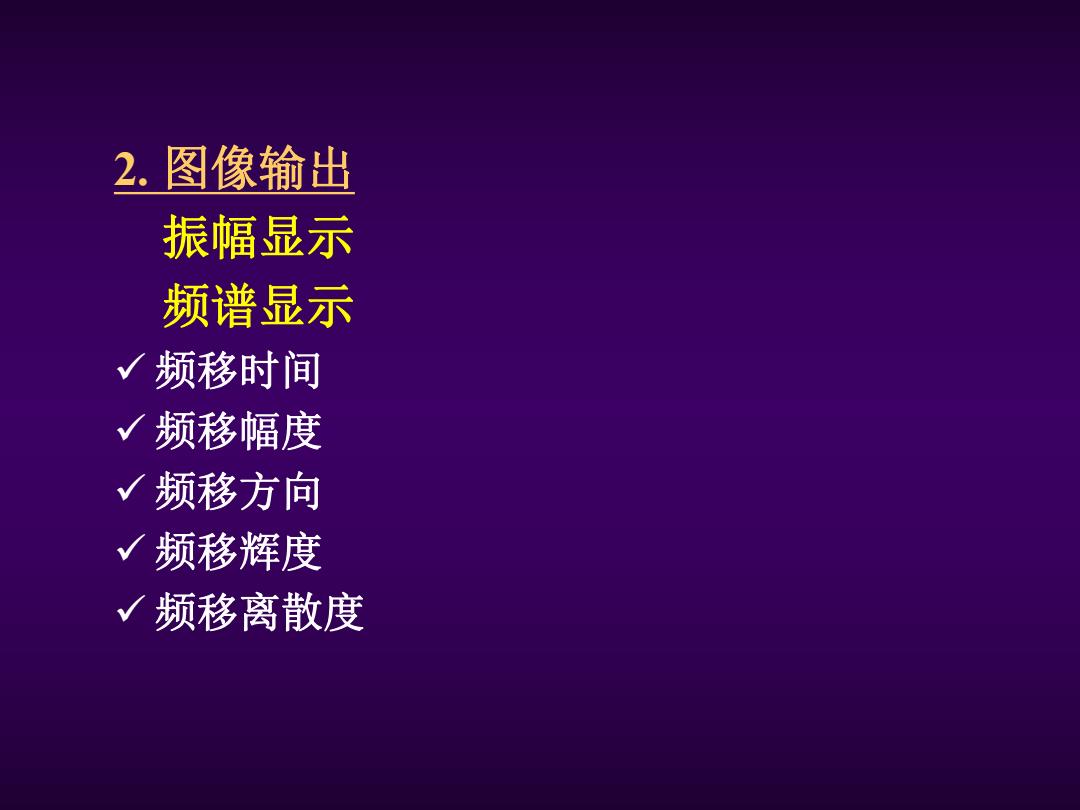

2.图像输出 振幅显示 频谱显示 √频移时间 √ 频移幅度 √频移方向 √ 频移辉度 √频移离散度
2. 图像输出 振幅显示 频谱显示 ü 频移时间 ü 频移幅度 ü 频移方向 ü 频移辉度 ü 频移离散度
血管中血流的一些情况 层流中心流速较快，越靠近血 管壁，流速依次减小 层流 -近管壁最小 ● 钝流-中间流速比较均衡，仅边 缘近血管壁处减小 钝流 湍流-狭窄等情况发生时 在狭窄的下流区域会有液体 的分离等情况流动被破坏 湍流
血管中血流的一些情况 • 层流-中心流速较快，越靠近血 管壁，流速依次减小 – 近管壁最小 • 钝流 – 中间流速比较均衡，仅边 缘近血管壁处减小 • 湍流 – 狭窄等情况发生时 – 在狭窄的下流区域会有液体 的分离等情况流动被破坏 层流 钝流 湍流

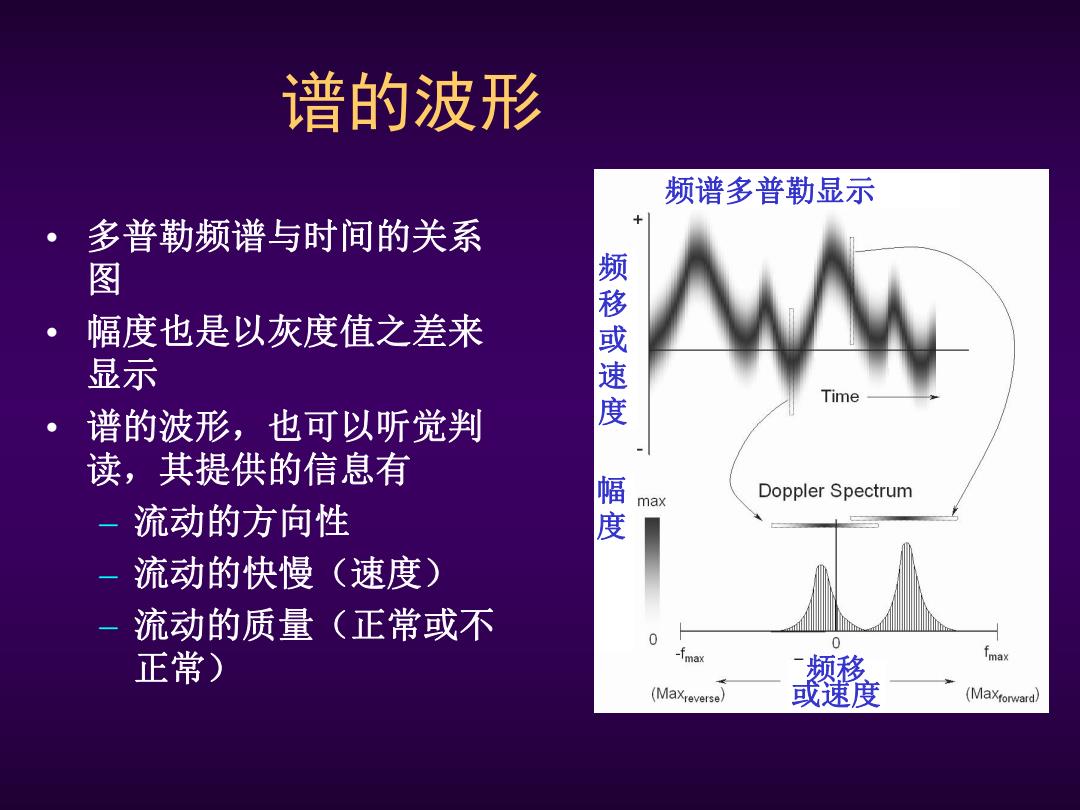

谱的波形 频谱多普勒显示 多普勒频谱与时间的关系 图 幅度也是以灰度值之差来 显示 频移或速度 Time 谱的波形，也可以听觉判 读，其提供的信息有 幅度 max Doppler Spectrum 流动的方向性 流动的快慢（速度） 流动的质量（正常或不 正常) 千ma 频移 max (MaXreverse) 或速度 (MaXtorward)
• 多普勒频谱与时间的关系 图 • 幅度也是以灰度值之差来 显示 • 谱的波形，也可以听觉判 读，其提供的信息有 – 流动的方向性 – 流动的快慢（速度） – 流动的质量（正常或不 正常） 谱的波形 频谱多普勒显示 频 移 或 速 度 幅 度 频移 或速度

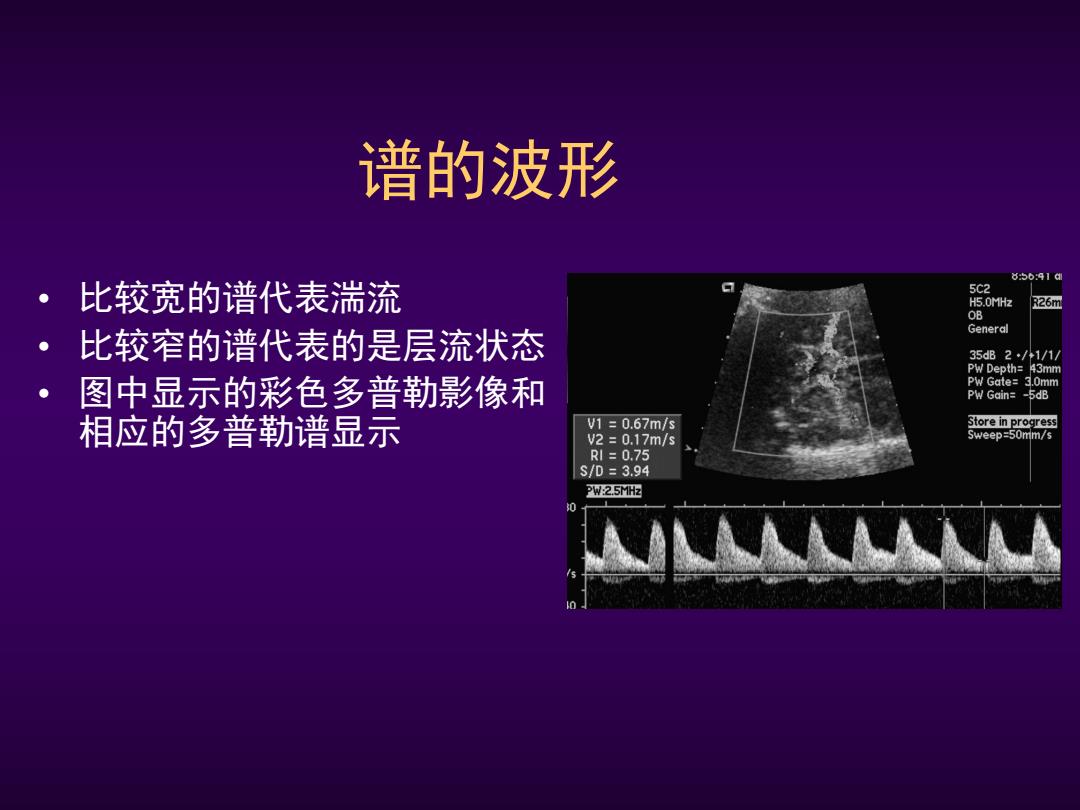

谱的波形 85691 。 比较宽的谱代表湍流 5c2 H5.0MHz R26m OB General 比较窄的谱代表的是层流状态 35dB2/+1/1/ PW Depth=43mm 图中显示的彩色多普勒影像和 PW Gate=3.0mm PW Gain= -5dB 相应的多普勒谱显示 V1=0.67m/s Store in progress V2=0.17m/s Sweep=50mm/s Rl=0.75 S/D=3.94 PW:2.5MHz
• 比较宽的谱代表湍流 • 比较窄的谱代表的是层流状态 • 图中显示的彩色多普勒影像和 相应的多普勒谱显示 谱的波形
