多普勒频移 频移往往在听觉的范围内 -人类的听觉声波范围：15Hz-20kHz 一般的多普勒角度时30-60度 At>60°，小的角度误差会造成速度上大的差 别 fa =fi-f, 2vcos(0) At<20°，会产生折射和混淆等误差 不同多普勒角下，有3°角度误差时造成的血流速度误差； Angle Set Angle Actual Velocity Estimated Velocity Error (degrees) (degree) (cm/sec) (cm/sec) (%) 0 3 1D0 100.1 0.14 25 28 100 102.6 2.65 45 48 100 t05.7 5.68 60 63 100 110.1 10.1 80 83 100 142.5 42.5
• 频移往往在听觉的范围内 – 人类的听觉声波范围: 15 Hz – 20 kHz • 一般的多普勒角度时30-60 度 • At >60 º , 小的角度误差会造成速度上大的差 别 • At <20 ° , 会产生折射和混淆等误差 2 cos d i r i t v f f f f c 多普勒频移 不同多普勒角下，有3°角度误差时造成的血流速度误差；
一多普勒频移信号的成分 多普勒频移的信号包括： 血流速度大小和方向 √血管深度和内径尺寸 √血流速度的二维分布

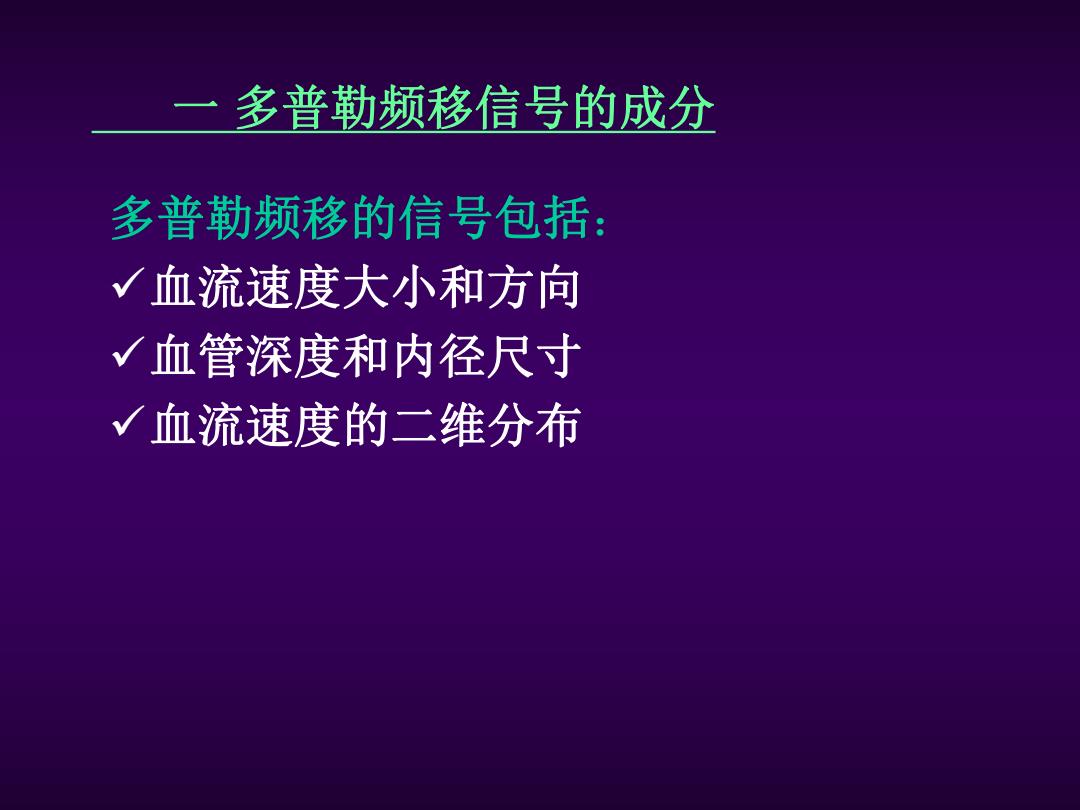

多普勒频移的信号包括： ü血流速度大小和方向 ü血管深度和内径尺寸 ü血流速度的二维分布 一 多普勒频移信号的成分
·方向信息的提取 1)单边带分离法 2)外差检测法 3)正交相位检测法 血流速度信息的提取
• 方向信息的提取 1）单边带分离法 2）外差检测法 3）正交相位检测法 • 血流速度信息的提取
。血流速度信息的提取 1)单边带分离法 2)外差检测法 3)正交相位检测法

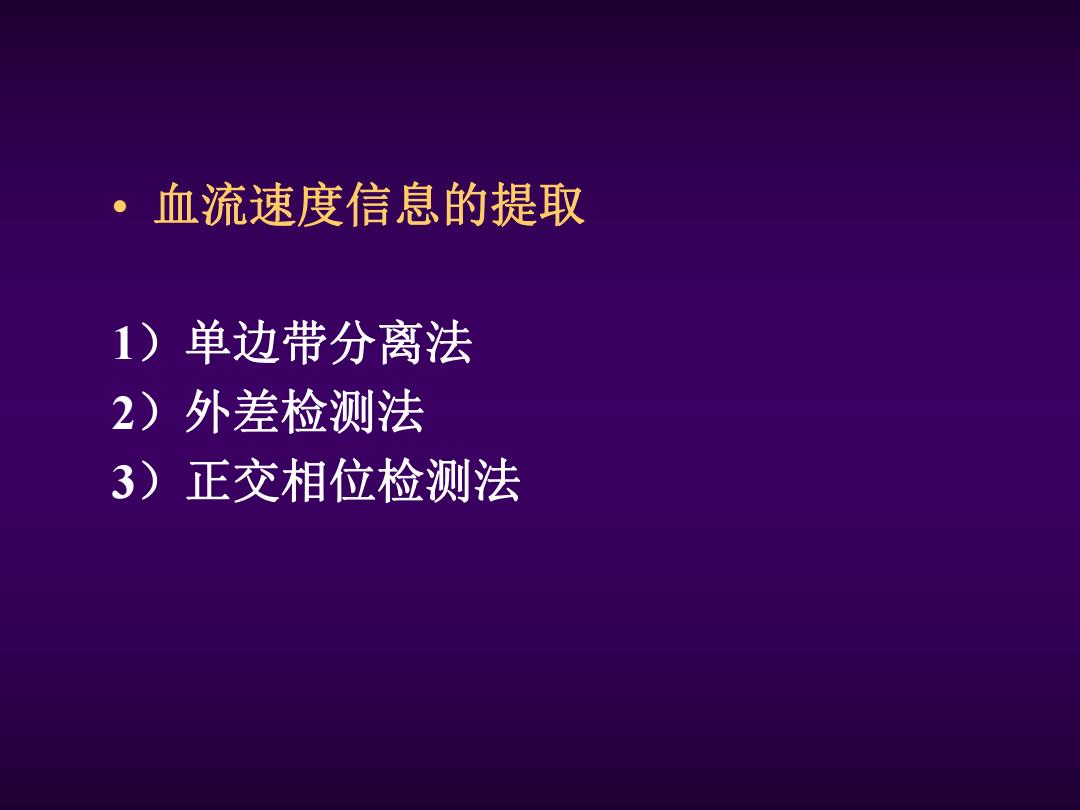

• 血流速度信息的提取 1）单边带分离法 2）外差检测法 3）正交相位检测法
二频谱分析方法 频谱的特征 由于血管内的血细胞速度并不是单一的，血流沿 着径向存在一个流速剖面，因此回波信息中包含 各种频率分量，所以需要对血流信号作频谱分析， 把其中所含的各种频率分量提取出来。 频谱分析的方法：傅里叶变换 将一个复杂信号分解为多个简单和基本的信号之 和
二 频谱分析方法 • 频谱的特征 由于血管内的血细胞速度并不是单一的，血流沿 着径向存在一个流速剖面，因此回波信息中包含 各种频率分量，所以需要对血流信号作频谱分析， 把其中所含的各种频率分量提取出来。 • 频谱分析的方法：傅里叶变换 将一个复杂信号分解为多个简单和基本的信号之 和
