新乡医学院教案首页 课程名称 职业卫生与职业医学 授课题目 物理性有害因素的测定 授课对象 本科2011级预防医学专业 1.气象条件的测定及声级计的使用 20分钟 时间分配 2.学生操作 90分钟 3.小结 10分钟 共120分钟 课时目标 1.掌握气象条件的测定方法 2.掌握声级计的使用方法 授课重点 气象条件的测定方法及声级计的使用方法 授课难点 气象条件的测定方法及声级计的使用方法 授课形式 小班实验课 授课方法 板书结合示教 参考文献 金泰廙主编《职业卫生与职业医学》人民卫生出版社，第5版，200： 思考题 生产环境中气象条件的测定一般包括哪些项目？ 教研室主任（签字） 课程负责人（签字） 教研室主任 及课程负责 人签字 月日 年月日
一、气象条件的测定 生产环境气象条件主要包括气温、气湿、风速和热辐射。遇特殊作业（如沉 箱、高空和高山作业)或欲计算空气在标准状态下的体积，尚需测量气压。 [测量原则和步骤] 1.在调查车间一般情况的基础上，简明绘出生产设备、工作地点及门窗位 置的平面图，注明测定地点。 2.根据生产过程、热源的布置和生产建筑物的特征，主要根据工人工作地 点进行气象条件的测定。检查工人的休息条件及休息时生理机能的恢复情况，还 应在休息地点测定。测定一般应在距离地面约1.5cm处进行。若工作地点热源分 布不均匀时，则应在不同高度、不同方位分别进行热辐射强度的测定，如开炉门 时，应在炉前工作地点于工人头部、胸部、腿部等不同水平上测定。 3,根据生产特点、劳动情况和调查目的选定测定时间。①调查生产环境气 象条件对人体的影响时，应于不同季节进行室内外气象条件的测定。一般可在夏、 冬两季进行测量。如专门调查炎热季节高温作业对人体的影响时，则只需在夏季 进行测定。至于炼钢铸造等气象条件变化较大的车间，一年四季均应进行测定。 测定一般不应少于3天，并须注意测定日期的代表性，②每天测定的时间和次数， 按生产特点而定。生产过程较均衡、气象条件较稳定的车间，可在一个班开始时 测1次，中间测2次，下班前再测1次；而在生产过程呈周期性变动、气象条件 变化较大的车间，则应按生产过程多次测定。若有条件最好早、中、晚三班中每 小时测1次，以便动态观察生产地点气象条件的变化规律。 4,测定生产环境气象条件的变化条件时，需对室外气象条件进行测定，借 以比较并评价室内、外气象条件的变化的差别。 5.测定气温、气湿、风速、热辐射强度等应在同一时间、同一地点进行。 6.如评定各工种工人工作时间的气象条件，以便改进劳动组织等，必须进 行工时测定，记录他们在一个班中各项生产操作的时间，所受热辐射作用的时间 部位和强度，并计算加权平均值。同时测定生理指标及询问主观感觉。 7,每次测定后，应将各项测定结果填入气象条件测定记录表内，注明当时 的生产情况，周围环境的变动以及隔热、通风措施的使用情况，以便在分析、评 价时有所依据

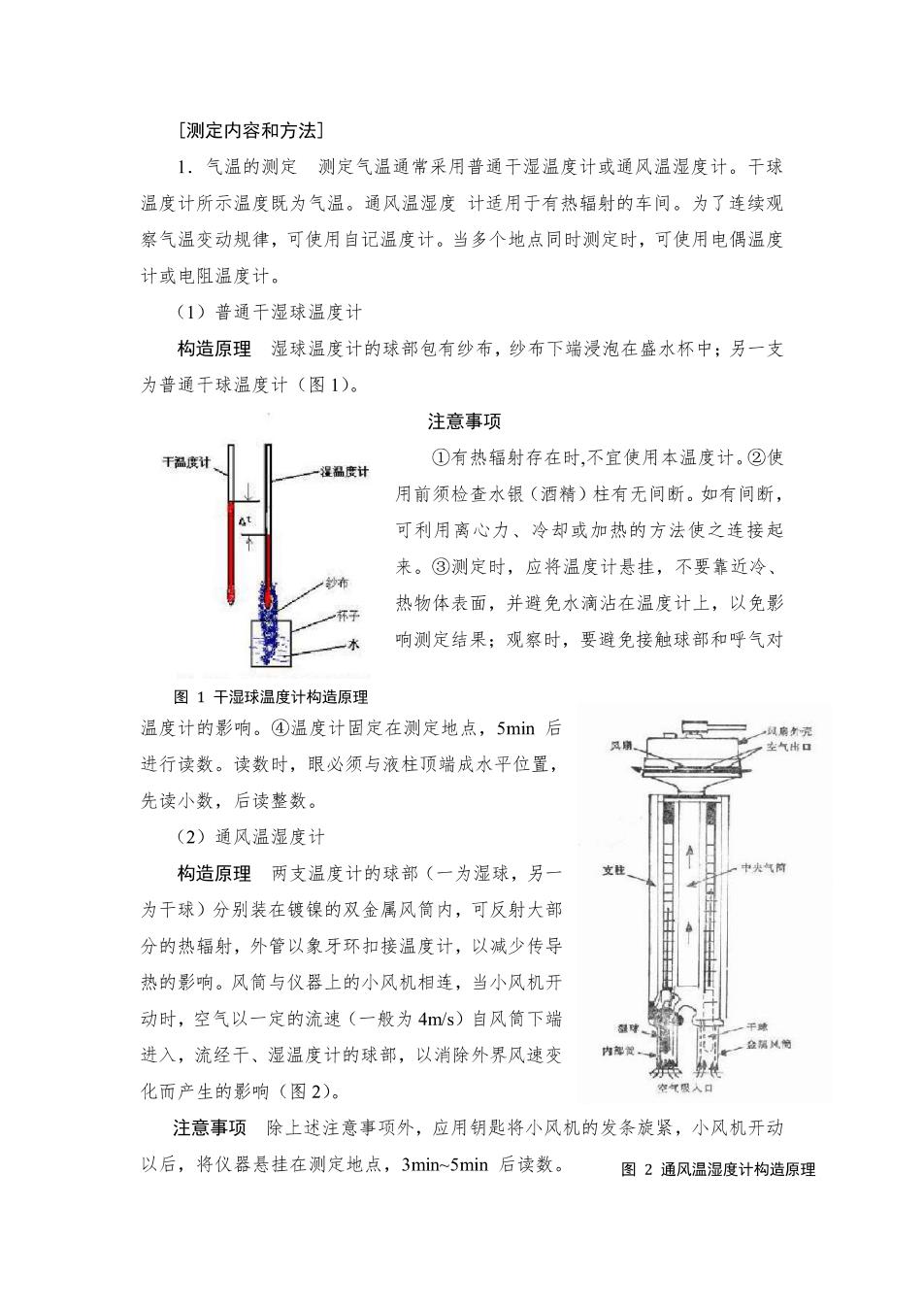

[测定内容和方法打 1.气温的测定测定气温通常采用普通干湿温度计或通风温湿度计。干球 温度计所示温度既为气温。通风温湿度计适用于有热辐射的车问。为了连续观 察气温变动规律，可使用自记温度计。当多个地点同时测定时，可使用电偶温度 计或电阻温度计。 (1)普通干湿球温度计 构造原理湿球温度计的球部包有纱布，纱布下端浸泡在盛水杯中：另一支 为普通干球温度计（图1）。 注意事项 ①有热辐射存在时，不宜使用本温度计。②使 用前须检查水银（酒精）柱有无间新。如有间断， 可利用离心力、冷却或加热的方法使之连接起 来。③测定时，应将温度计悬挂，不要靠近冷、 热物体表面，并避免水滴沾在温度计上，以免影 一水 响测定结果：观察时，要避免接触球部和呼气对 图1干湿球温度计构造原理 温度计的影响。④温度计固定在测定地点，5mim后 进行读数。读数时，眼必须与液柱顶端成水平位置， 先读小数，后读整数。 (2)通风温湿度计 构造原理两支温度计的球部（一为湿球，另 。中气 为干球)分别装在镀镍的双金属风筒内，可反射大部 分的热辐射，外管以象牙环扣接温度计，以减少传导 热的影响。风简与仪器上的小风机相连，当小风机开 动时，空气以一定的流速（一般为4ms)自风筒下端 进入，流经干、湿温度计的球部，以消除外界风速变 内 化而产生的影响（图2）。 气限入 注意事项除上述注意事项外，应用钥匙将小风机的发条旋紧，小风机开动 以后，将仪器悬挂在测定地点，3min5min后读数。 图2通风温湿度计构造原理
测毕，待风机停止转动后，仪器方能放平。 2.气湿的测定常用的仪器有普通干湿温度计和通风温湿度计，有时也可 用自记湿度计。 测定注意事项如前，在向湿球加水（最好蒸馏水）前，应检查纱布是否已太 陈旧而影响其吸水性，如须更换时，应采用薄而稀的脱脂白纱布或棉线针织品。 纱布应紧贴温度计球部，以一层为宜，不可有皱折，加水后应手压气泡使充分湿 润。按测定时间测定后，先记下湿球和干球温度数，查专用表（附表1），得所 测的相对湿度。 当干、湿球温度计的读数超出专用表的数值时可用计算方法的出相对湿度， 公式如下： R=2×100 式中，R:空气的相对湿度(%)： F:干球温度计所示温度时的饱和水蒸气张力kPa(见附表2)； A:空气的绝对湿度(kPa)。 A=F1-a(t-t1)H 式中，F:湿球温度计所示温度时的饱和水蒸气张力(kPa)(见附表2)： a:不同风速时温度计系数(1/℃)（表1D: t:干球温度计度数（℃）： t1:湿球温度计度数（℃）： H:测定时的大气压(kPa) 表1不同风速时温湿度计系数 风速(m/s) 系度值 0.13 0.00130 0.80 0.0080 0.16 0.00120 2.30 0.0070 0.20 0.00110 3.00 0.0069 0.30 0.00100 4.00 0.0067 0.40 0.00090

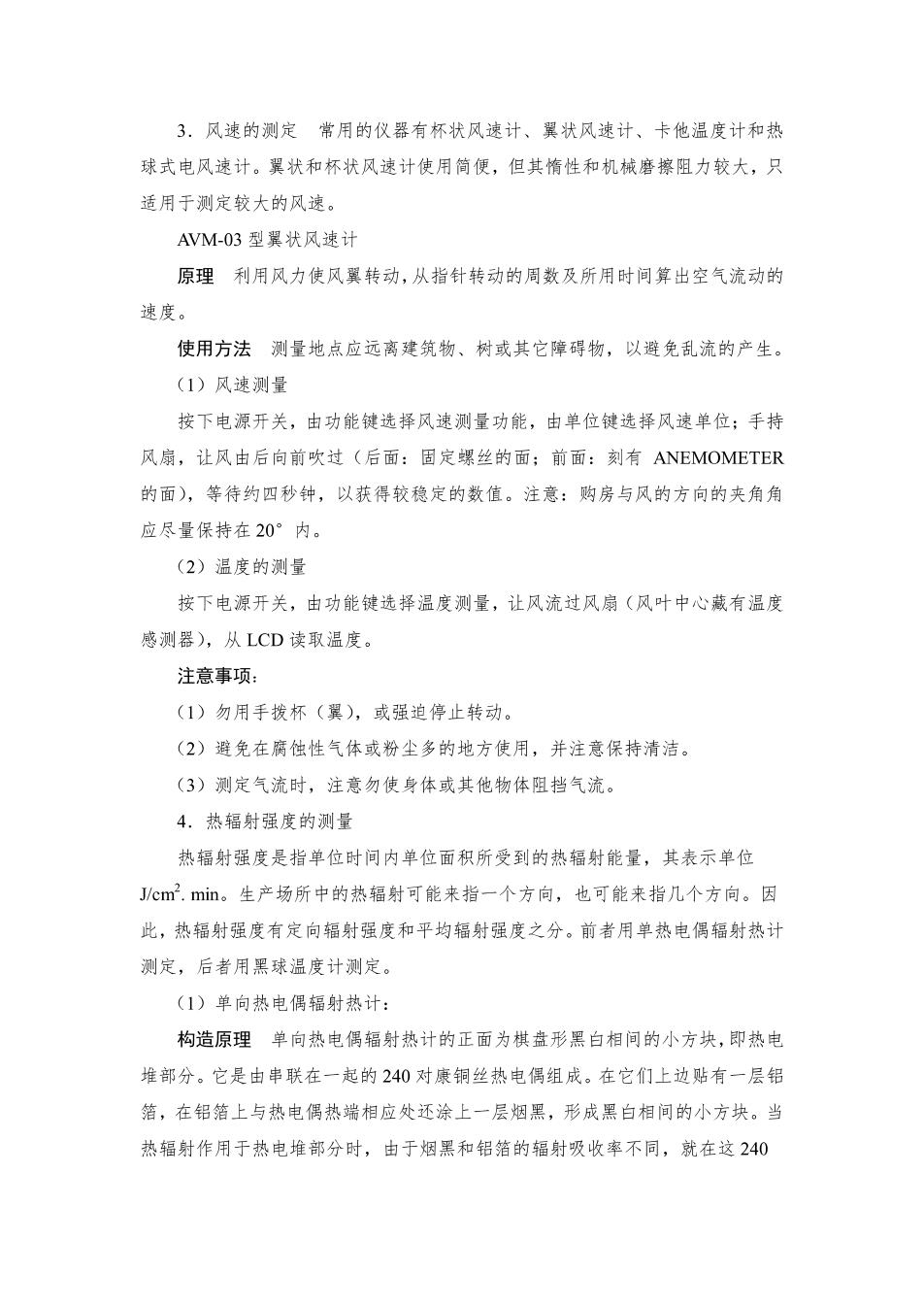

3.风速的测定常用的仪器有杯状风速计、翼洗风速计、卡他温度计和热 球式电风速计。翼状和杯状风速计使用筒便，但其惰性和机械磨擦阻力较大，只 适用于测定较大的风速。 AVM-O3型翼状风速计 原理利用风力使风翼转动，从指针转动的周数及所用时间算出空气流动的 速度。 使用方法测量地点应远离建筑物、树或其它障碍物，以避免乱流的产生。 (1)风速测量 按下电源开关，由功能键选择风速测量功能，由单位键选择风速单位：手持 风扇，让风由后向前吹过（后面：固定螺丝的面；前面：刻有ANEMOMETER 的面)，等待约四秒钟，以获得较稳定的数值。注意：购房与风的方向的夹角角 应尽量保持在20°内。 (2)温度的测量 按下电源开关，由功能键选择温度测量，让风流过风扇（风叶中心藏有温度 感测器)，从LCD读取温度。 注意事项： (1)勿用手拨杯（翼），或强追停止转动。 (2)避免在腐蚀性气体或粉尘多的地方使用，并注意保持清洁。 (3)测定气流时，注意勿使身体或其他物体阻挡气流。 4.热辐射强度的测量 热辐射强度是指单位时间内单位面积所受到的热辐射能量，其表示单位 J/cm2.min。生产场所中的热辐射可能来指一个方向，也可能来指几个方向。因 此，热辐射强度有定向辐射强度和平均辐射强度之分。前者用单热电偶辐射热计 测定，后者用黑球温度计测定。 (1)单向热电偶辐射热计： 构造原理单向热电偶辐射热计的正面为棋盘形黑白相问的小方块，即热电 堆部分。它是由串联在一起的240对康铜丝热电偶组成。在它们上边贴有一层铝 箔，在铝箔上与热电偶热端相应处还涂上一层烟黑，形成黑白相问的小方块。当 热辐射作用于热电堆部分时，由于烟黑和铝箔的辐射吸收率不同，就在这240
