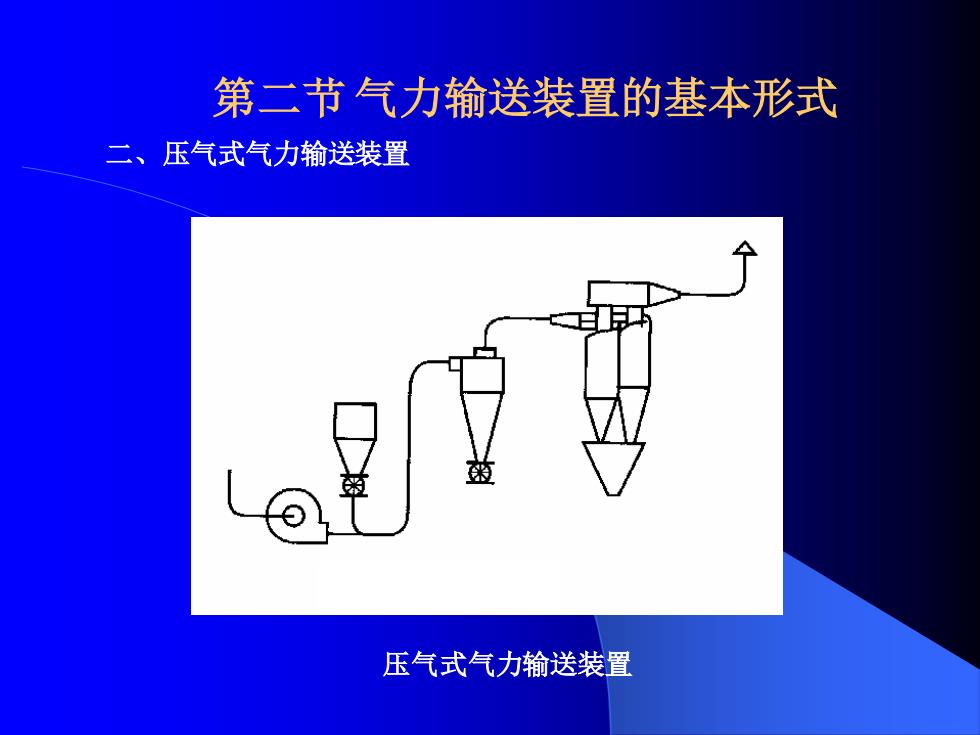

压气式气力输送装置 二、压气式气力输送装置 第二节 气力输送装置的基本形式
压气式气力输送装置 二、压气式气力输送装置 第二节 气力输送装置的基本形式
这种输送方式的特点是： 1．将输料管分叉并安装切换阀，即可改变输送路线或同时向几个 地方输送。 2．因为输送空气的压力可以提高到风机额定的最高排气压力，所 以即使输送条件有些变化，也能保持一定程度的适应性，适合于高浓 度长距离输送。 3．整个装置内部处于正压状态，物料易从排料口排出。卸料器和 除尘器结构较简单，但供料器结构较复杂。在输送过程中，灰尘容易 飞扬。 二、压气式气力输送装置 第二节 气力输送装置的基本形式
这种输送方式的特点是： 1．将输料管分叉并安装切换阀，即可改变输送路线或同时向几个 地方输送。 2．因为输送空气的压力可以提高到风机额定的最高排气压力，所 以即使输送条件有些变化，也能保持一定程度的适应性，适合于高浓 度长距离输送。 3．整个装置内部处于正压状态，物料易从排料口排出。卸料器和 除尘器结构较简单，但供料器结构较复杂。在输送过程中，灰尘容易 飞扬。 二、压气式气力输送装置 第二节 气力输送装置的基本形式

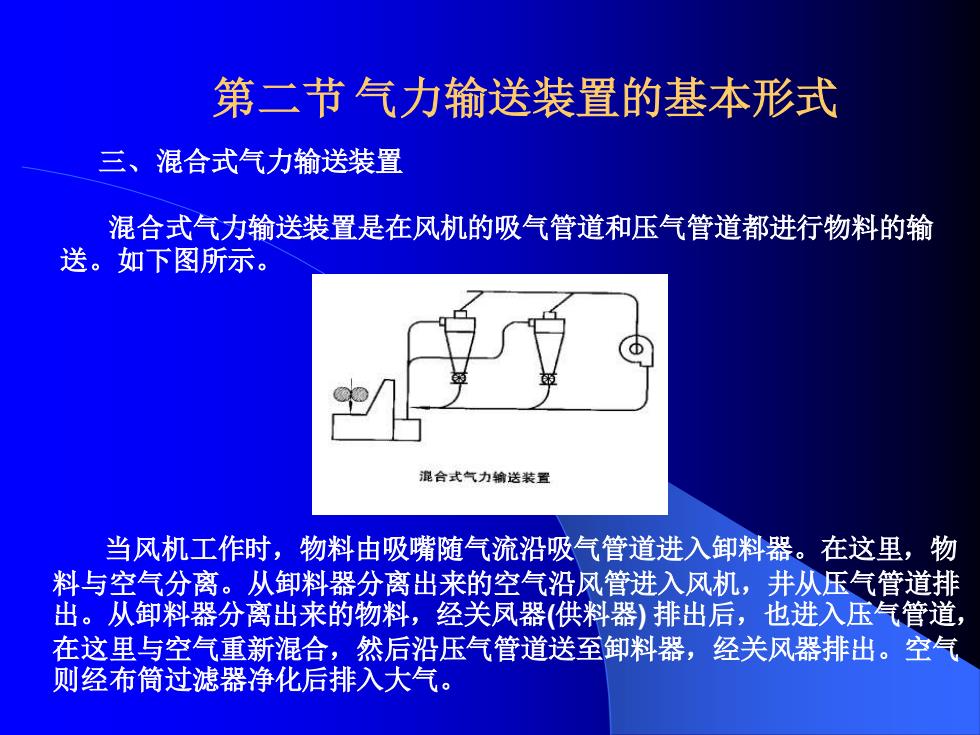

三、混合式气力输送装置 混合式气力输送装置是在风机的吸气管道和压气管道都进行物料的输 送。如下图所示。 当风机工作时，物料由吸嘴随气流沿吸气管道进入卸料器。在这里，物 料与空气分离。从卸料器分离出来的空气沿风管进入风机，井从压气管道排 出。从卸料器分离出来的物料，经关凤器(供料器) 排出后，也进入压气管道， 在这里与空气重新混合，然后沿压气管道送至卸料器，经关风器排出。空气 则经布筒过滤器净化后排入大气。 第二节 气力输送装置的基本形式
三、混合式气力输送装置 混合式气力输送装置是在风机的吸气管道和压气管道都进行物料的输 送。如下图所示。 当风机工作时，物料由吸嘴随气流沿吸气管道进入卸料器。在这里，物 料与空气分离。从卸料器分离出来的空气沿风管进入风机，井从压气管道排 出。从卸料器分离出来的物料，经关凤器(供料器) 排出后，也进入压气管道， 在这里与空气重新混合，然后沿压气管道送至卸料器，经关风器排出。空气 则经布筒过滤器净化后排入大气。 第二节 气力输送装置的基本形式

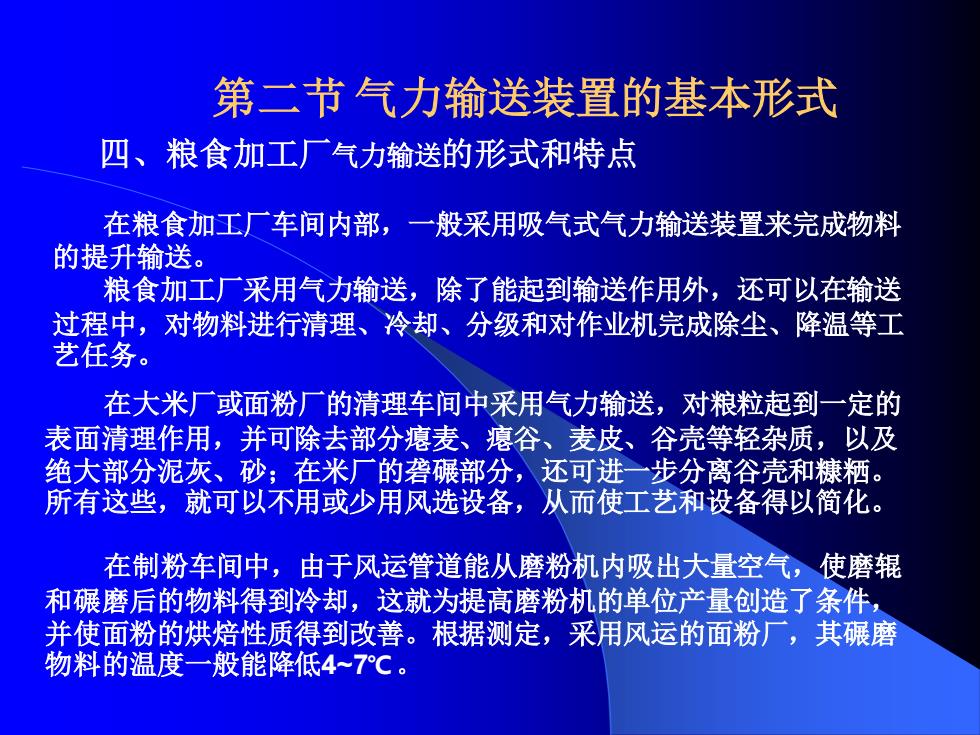

四、粮食加工厂气力输送的形式和特点 在粮食加工厂车间内部，一般采用吸气式气力输送装置来完成物料 的提升输送。 粮食加工厂采用气力输送，除了能起到输送作用外，还可以在输送 过程中，对物料进行清理、冷却、分级和对作业机完成除尘、降温等工 艺任务。 在大米厂或面粉厂的清理车间中采用气力输送，对粮粒起到一定的 表面清理作用，并可除去部分瘪麦、瘪谷、麦皮、谷壳等轻杂质，以及 绝大部分泥灰、砂；在米厂的砻碾部分，还可进一步分离谷壳和糠粞。 所有这些，就可以不用或少用风选设备，从而使工艺和设备得以简化。 在制粉车间中，由于风运管道能从磨粉机内吸出大量空气，使磨辊 和碾磨后的物料得到冷却，这就为提高磨粉机的单位产量创造了条件， 并使面粉的烘焙性质得到改善。根据测定，采用风运的面粉厂，其碾磨 物料的温度一般能降低4~7℃。 第二节 气力输送装置的基本形式
四、粮食加工厂气力输送的形式和特点 在粮食加工厂车间内部，一般采用吸气式气力输送装置来完成物料 的提升输送。 粮食加工厂采用气力输送，除了能起到输送作用外，还可以在输送 过程中，对物料进行清理、冷却、分级和对作业机完成除尘、降温等工 艺任务。 在大米厂或面粉厂的清理车间中采用气力输送，对粮粒起到一定的 表面清理作用，并可除去部分瘪麦、瘪谷、麦皮、谷壳等轻杂质，以及 绝大部分泥灰、砂；在米厂的砻碾部分，还可进一步分离谷壳和糠粞。 所有这些，就可以不用或少用风选设备，从而使工艺和设备得以简化。 在制粉车间中，由于风运管道能从磨粉机内吸出大量空气，使磨辊 和碾磨后的物料得到冷却，这就为提高磨粉机的单位产量创造了条件， 并使面粉的烘焙性质得到改善。根据测定，采用风运的面粉厂，其碾磨 物料的温度一般能降低4~7℃。 第二节 气力输送装置的基本形式
