名 称 v悬（米/秒） 名 称 v悬（米/秒） 名 称 v悬（米/秒） 小 麦 9～11 糙 米 9～12 油 菜 仔 8 面 粉 2～3 大糠（谷壳） 2～3.5 大 豆 9～11 麸 皮 1～3 米 糠 1～2 大 麦 9～11 一皮物料 6～7 稗 子 4～7 高 梁 9.8～11.8 大 麦 心 4.3～5 并 肩 石 11 荞 麦 7.5～8.7 中 麦 心 4～4.5 玉 米 10～14 燕 麦 8～9 细 麦 心 2～4 花 生 11～15 豌 豆 15～17.5 稻 谷 8～10 棉 籽 9～10 第一节 气力输送的基本原理 一、沉降速度与悬浮速度
名 称 v悬（米/秒） 名 称 v悬（米/秒） 名 称 v悬（米/秒） 小 麦 9～11 糙 米 9～12 油 菜 仔 8 面 粉 2～3 大糠（谷壳） 2～3.5 大 豆 9～11 麸 皮 1～3 米 糠 1～2 大 麦 9～11 一皮物料 6～7 稗 子 4～7 高 梁 9.8～11.8 大 麦 心 4.3～5 并 肩 石 11 荞 麦 7.5～8.7 中 麦 心 4～4.5 玉 米 10～14 燕 麦 8～9 细 麦 心 2～4 花 生 11～15 豌 豆 15～17.5 稻 谷 8～10 棉 籽 9～10 第一节 气力输送的基本原理 一、沉降速度与悬浮速度

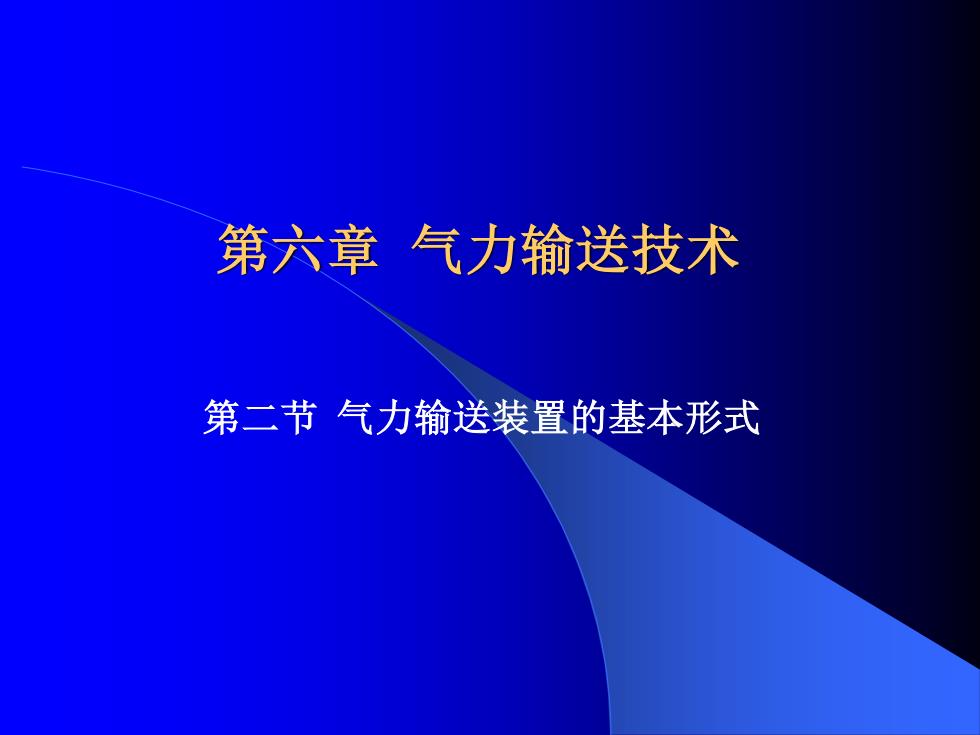

第二节 气力输送装置的基本形式 第六章 气力输送技术
第二节 气力输送装置的基本形式 第六章 气力输送技术
第二节 气力输送装置的基本形式 根据设备组合情况的不同，气力输送装置一般可分为吸气式、压气式 和混合式三种基本形式。 一、吸气式气力输送装置 图所示为固定式码头吸粮机，它是吸气式气力输送。装置的一种形式
第二节 气力输送装置的基本形式 根据设备组合情况的不同，气力输送装置一般可分为吸气式、压气式 和混合式三种基本形式。 一、吸气式气力输送装置 图所示为固定式码头吸粮机，它是吸气式气力输送。装置的一种形式
一、吸气式气力输送装置 可以看出，物料的输送都是在风机的吸气管道一侧进行。 当风机7开动后，在风机的吸气管道内造成一定的负压。这时，在管 道外面的空气，就被大气不断地压入管道。与此同时，物料也被空气带动 通过吸嘴1进入管道2，并被输送至卸料器3。在卸料器中，物料和空气分 离，然后从卸料器底部的关风器4排出。空气则经除尘器5和6净化后进入 风机，然后排人大气。或再经一道除尘器二次净化后再排人大气。 这种输送方式的特点是： 1．可以从几处同时吸取物料，输送到一处集中。 2．适宜于堆积面广，或装在低处深处物料的输送。 3．只要有空气吸入口，就能很容易地把管道伸入到一些狭窄的地方， 吸取物料进行输送。 4．在输送过程中，没有灰尘飞扬，供料口可以敞开，供料和输送可以 连续进行。 5．由于输送气流的压力低于大气压力，水分容易蒸发，所以对水分多 的物料比压气式容易输送。 第二节 气力输送装置的基本形式
一、吸气式气力输送装置 可以看出，物料的输送都是在风机的吸气管道一侧进行。 当风机7开动后，在风机的吸气管道内造成一定的负压。这时，在管 道外面的空气，就被大气不断地压入管道。与此同时，物料也被空气带动 通过吸嘴1进入管道2，并被输送至卸料器3。在卸料器中，物料和空气分 离，然后从卸料器底部的关风器4排出。空气则经除尘器5和6净化后进入 风机，然后排人大气。或再经一道除尘器二次净化后再排人大气。 这种输送方式的特点是： 1．可以从几处同时吸取物料，输送到一处集中。 2．适宜于堆积面广，或装在低处深处物料的输送。 3．只要有空气吸入口，就能很容易地把管道伸入到一些狭窄的地方， 吸取物料进行输送。 4．在输送过程中，没有灰尘飞扬，供料口可以敞开，供料和输送可以 连续进行。 5．由于输送气流的压力低于大气压力，水分容易蒸发，所以对水分多 的物料比压气式容易输送。 第二节 气力输送装置的基本形式
在压气式气力输送装置中，物料的输送都在压气管道一侧进行。输料 管内的空气压力大于周围的大气压力，因此也叫正压输送或压送。 图所示为压气式气力输送装置的一般形式。当通风机1开动后，管道2 内的压力便高于大气压力。为了使料斗3中的物料能进入管道2中去，在这 里装有供料器4。物料进入管道后，即被气流输送至卸料器5中，使物料与 空气分离，并由关风器6排出。空气则经除尘器7净化后排人大气。 目前，粮食加工厂中谷壳等副产品的输送，常采用此种形式。 一、吸气式气力输送装置 第二节 气力输送装置的基本形式
在压气式气力输送装置中，物料的输送都在压气管道一侧进行。输料 管内的空气压力大于周围的大气压力，因此也叫正压输送或压送。 图所示为压气式气力输送装置的一般形式。当通风机1开动后，管道2 内的压力便高于大气压力。为了使料斗3中的物料能进入管道2中去，在这 里装有供料器4。物料进入管道后，即被气流输送至卸料器5中，使物料与 空气分离，并由关风器6排出。空气则经除尘器7净化后排人大气。 目前，粮食加工厂中谷壳等副产品的输送，常采用此种形式。 一、吸气式气力输送装置 第二节 气力输送装置的基本形式
