第二章 通 风 机 第二节 离心式通风机的性能参数
第二章 通 风 机 第二节 离心式通风机的性能参数

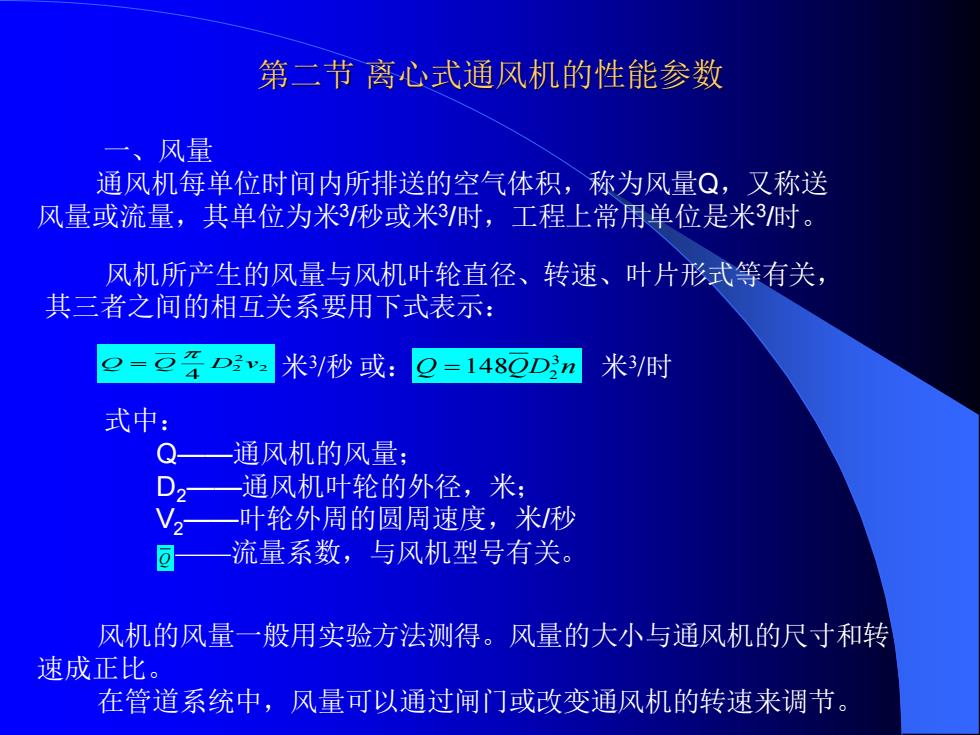

第二节 离心式通风机的性能参数 一、风量 通风机每单位时间内所排送的空气体积，称为风量Q，又称送 风量或流量，其单位为米3 /秒或米3 /时，工程上常用单位是米3 /时。 风机所产生的风量与风机叶轮直径、转速、叶片形式等有关， 其三者之间的相互关系要用下式表示： 2 2 2 4 Q Q D v = Q QD n 3 米 =148 2 3 /秒 或： 米3 /时 式中： Q——通风机的风量； D2——通风机叶轮的外径，米； V2——叶轮外周的圆周速度，米/秒 Q ——流量系数，与风机型号有关。 风机的风量一般用实验方法测得。风量的大小与通风机的尺寸和转 速成正比。 在管道系统中，风量可以通过闸门或改变通风机的转速来调节
第二节 离心式通风机的性能参数 一、风量 通风机每单位时间内所排送的空气体积，称为风量Q，又称送 风量或流量，其单位为米3 /秒或米3 /时，工程上常用单位是米3 /时。 风机所产生的风量与风机叶轮直径、转速、叶片形式等有关， 其三者之间的相互关系要用下式表示： 2 2 2 4 Q Q D v = Q QD n 3 米 =148 2 3 /秒 或： 米3 /时 式中： Q——通风机的风量； D2——通风机叶轮的外径，米； V2——叶轮外周的圆周速度，米/秒 Q ——流量系数，与风机型号有关。 风机的风量一般用实验方法测得。风量的大小与通风机的尺寸和转 速成正比。 在管道系统中，风量可以通过闸门或改变通风机的转速来调节
第二节 离心式通风机的性能参数 二、风压 通风机的出口气流全压与进口气流全压之差称为风机的风压H，其单 位为毫米水柱。风机所产生的风压与风机的叶轮直径、转速、空气密度及 叶片形式有关，其关系可用下式表示： H=ρHv2 2 或： H=0.000334HD2 2n 2 式中： H——通风机全压，毫米水柱； ρ——空气的密度，千克·秒2 /米4；当大气压强在760毫米汞柱，气温为20℃， ρ=1.2千克/米2； v2——叶轮外周的圆周速度，米/秒； H——全压系数，根据实验确定，一般如下： 后向式：H=0.4—0.6； 径向式：H=0.6—0.8； 前向式：H=0.8—1.1； D2——风机叶轮的外径，米； n——风机的转速，转/分
第二节 离心式通风机的性能参数 二、风压 通风机的出口气流全压与进口气流全压之差称为风机的风压H，其单 位为毫米水柱。风机所产生的风压与风机的叶轮直径、转速、空气密度及 叶片形式有关，其关系可用下式表示： H=ρHv2 2 或： H=0.000334HD2 2n 2 式中： H——通风机全压，毫米水柱； ρ——空气的密度，千克·秒2 /米4；当大气压强在760毫米汞柱，气温为20℃， ρ=1.2千克/米2； v2——叶轮外周的圆周速度，米/秒； H——全压系数，根据实验确定，一般如下： 后向式：H=0.4—0.6； 径向式：H=0.6—0.8； 前向式：H=0.8—1.1； D2——风机叶轮的外径，米； n——风机的转速，转/分
第二节 离心式通风机的性能参数 二、风压 风机的风压与转速的平方成正比，适当提高转速就能增大风压。 在管道系统中，风压也可用调节闸门来改变
第二节 离心式通风机的性能参数 二、风压 风机的风压与转速的平方成正比，适当提高转速就能增大风压。 在管道系统中，风压也可用调节闸门来改变
第二节 离心式通风机的性能参数 三、功率 单位时间内所消耗的能量称为功率N，功率的单位用千瓦来表示。 通风机的有效功率（Ny千瓦）即： 102 QH Ny = 式中： Q——通风机输送的风量，米3 /秒； H——通风机产生的风压，毫米水柱； 102——千瓦与千克·米/秒之间的换算关系系数，1千瓦=102千克米/秒
第二节 离心式通风机的性能参数 三、功率 单位时间内所消耗的能量称为功率N，功率的单位用千瓦来表示。 通风机的有效功率（Ny千瓦）即： 102 QH Ny = 式中： Q——通风机输送的风量，米3 /秒； H——通风机产生的风压，毫米水柱； 102——千瓦与千克·米/秒之间的换算关系系数，1千瓦=102千克米/秒
