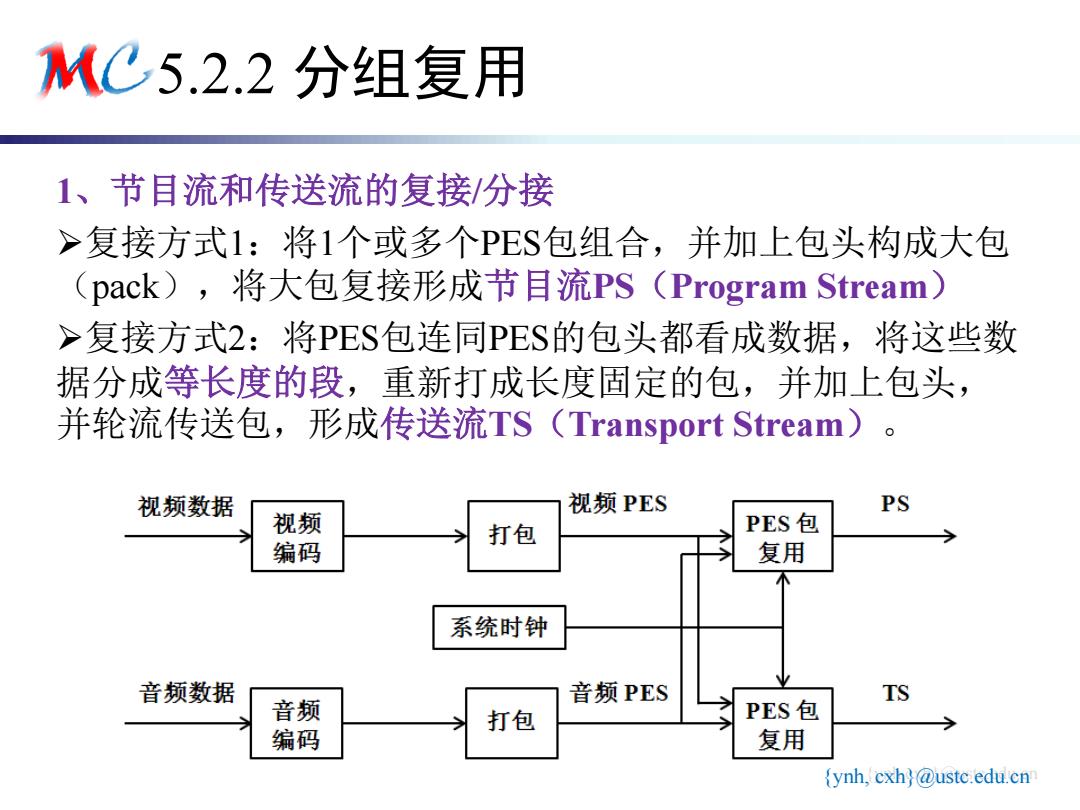

KC5.2.2分组复用 1、节目流和传送流的复接/分接 >复接方式1：将1个或多个PES包组合，并加上包头构成大包 (pack),将大包复接形成节目流PS(Program Stream) >复接方式2：将PES包连同PES的包头都看成数据，将这些数 据分成等长度的段，重新打成长度固定的包，并加上包头， 并轮流传送包，形成传送流TS(Transport Stream) 视频数据 视频PES PS 视频 打包 PES包 编码 复用 系统时钟 音频数据 音频PES TS 音频 打包 PES包 编码 复用 ynh,cxh@ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.2 分组复用 1、节目流和传送流的复接/分接 复接方式1：将1个或多个PES包组合，并加上包头构成大包 （pack），将大包复接形成节目流PS（Program Stream） 复接方式2：将PES包连同PES的包头都看成数据，将这些数 据分成等长度的段，重新打成长度固定的包，并加上包头， 并轮流传送包，形成传送流TS（Transport Stream）

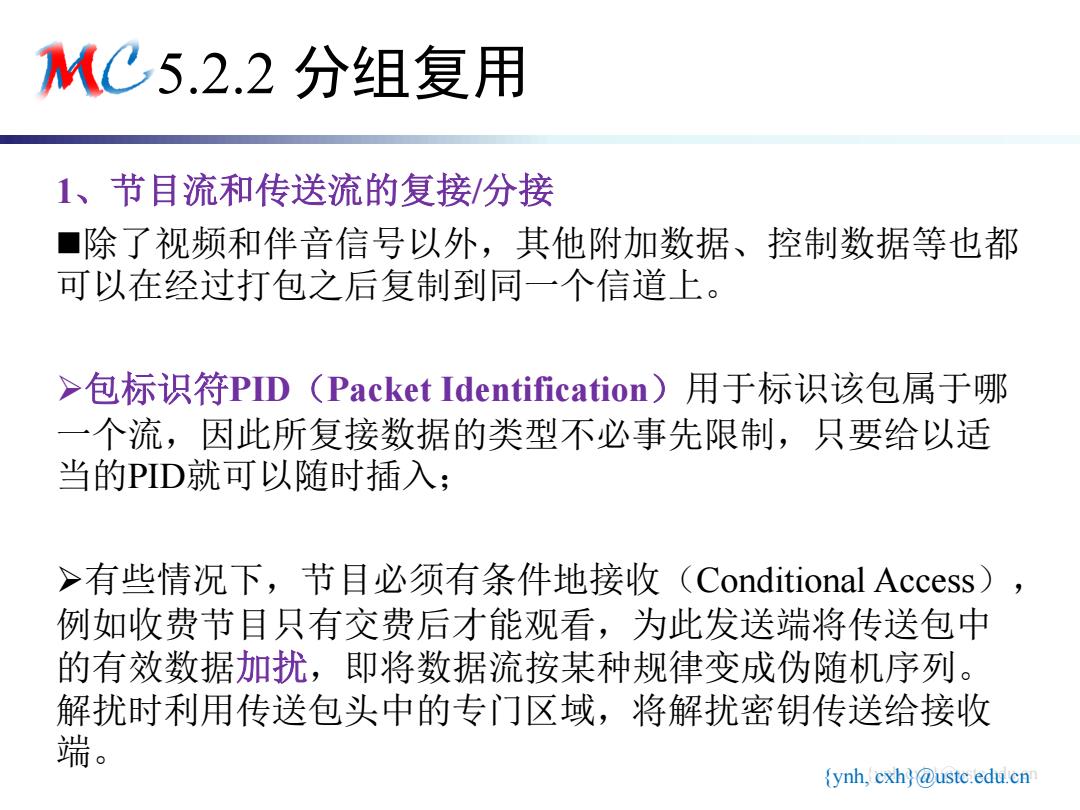

KC5.2.2分组复用 1、节目流和传送流的复接/分接 ■除了视频和伴音信号以外，其他附加数据、控制数据等也都 可以在经过打包之后复制到同一个信道上。 >包标识符PID(Packet Identification)用于标识该包属于哪 一个流，因此所复接数据的类型不必事先限制，只要给以适 当的PID就可以随时插入； >有些情况下，节目必须有条件地接收(Conditional Access) 例如收费节目只有交费后才能观看，为此发送端将传送包中 的有效数据加扰，即将数据流按某种规律变成伪随机序列。 解扰时利用传送包头中的专门区域，将解扰密钥传送给接收 端。 ynh,cxh@ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.2 分组复用 1、节目流和传送流的复接/分接 除了视频和伴音信号以外，其他附加数据、控制数据等也都 可以在经过打包之后复制到同一个信道上。 包标识符PID（Packet Identification）用于标识该包属于哪 一个流，因此所复接数据的类型不必事先限制，只要给以适 当的PID就可以随时插入； 有些情况下，节目必须有条件地接收（Conditional Access）， 例如收费节目只有交费后才能观看，为此发送端将传送包中 的有效数据加扰，即将数据流按某种规律变成伪随机序列。 解扰时利用传送包头中的专门区域，将解扰密钥传送给接收 端

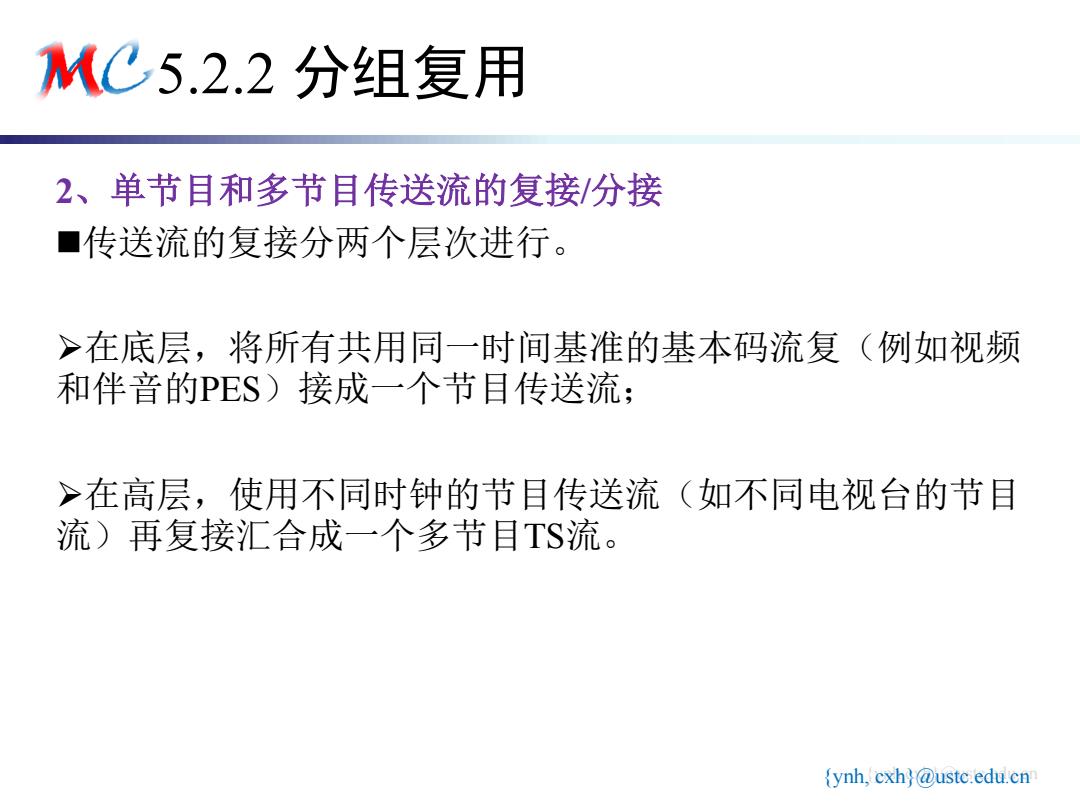

KC5.2.2分组复用 2、单节目和多节目传送流的复接/分接 ■传送流的复接分两个层次进行。 >在底层，将所有共用同一时间基准的基本码流复（例如视频 和伴音的PES)接成一个节目传送流； >在高层，使用不同时钟的节目传送流（如不同电视台的节目 流)再复接汇合成一个多节目TS流。 ynh,cxh@ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.2 分组复用 2、单节目和多节目传送流的复接/分接 传送流的复接分两个层次进行。 在底层，将所有共用同一时间基准的基本码流复（例如视频 和伴音的PES）接成一个节目传送流； 在高层，使用不同时钟的节目传送流（如不同电视台的节目 流）再复接汇合成一个多节目TS流

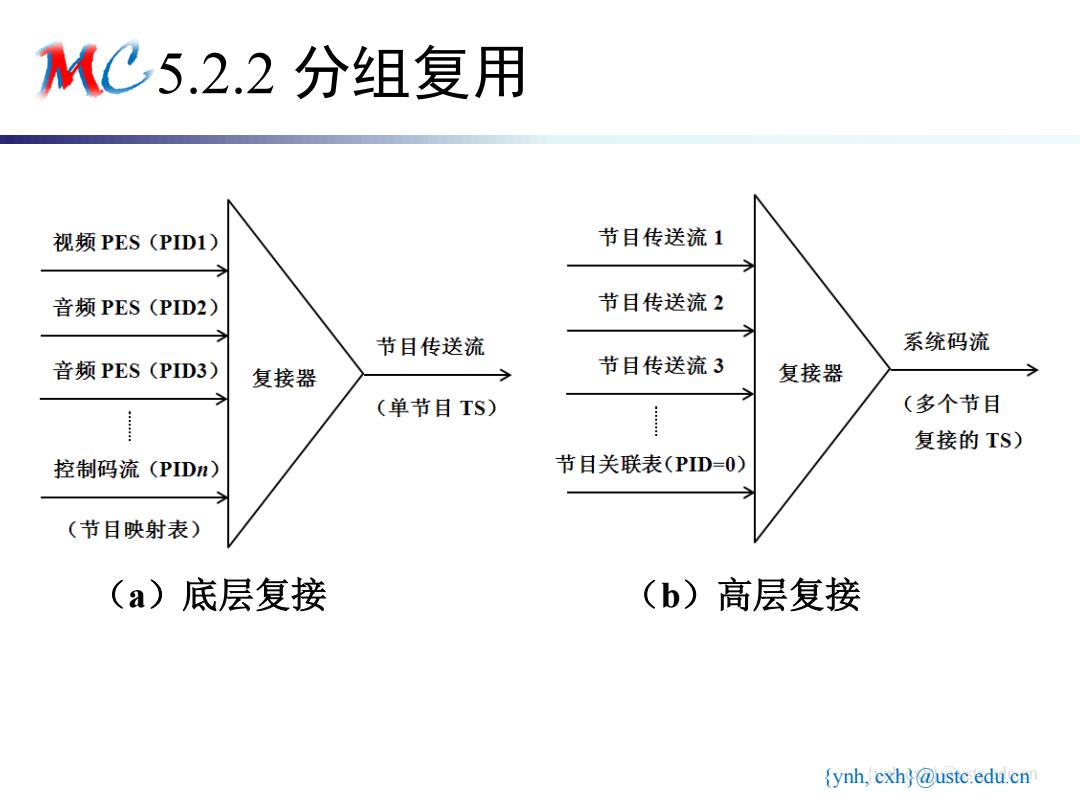

KC5.2.2分组复用 视频PES(PID1) 节目传送流1 音频PES(PID2) 节目传送流2 节目传送流 系统码流 音频PES(PID3) 复接器 节目传送流3 复接器 (单节目TS) (多个节目 复接的TS) 控制码流(PIDn) 节目关联表(PID-0) (节目映射表) (a)底层复接 (b)高层复接 ynh,cxh @ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.2 分组复用 （a）底层复接 （b）高层复接

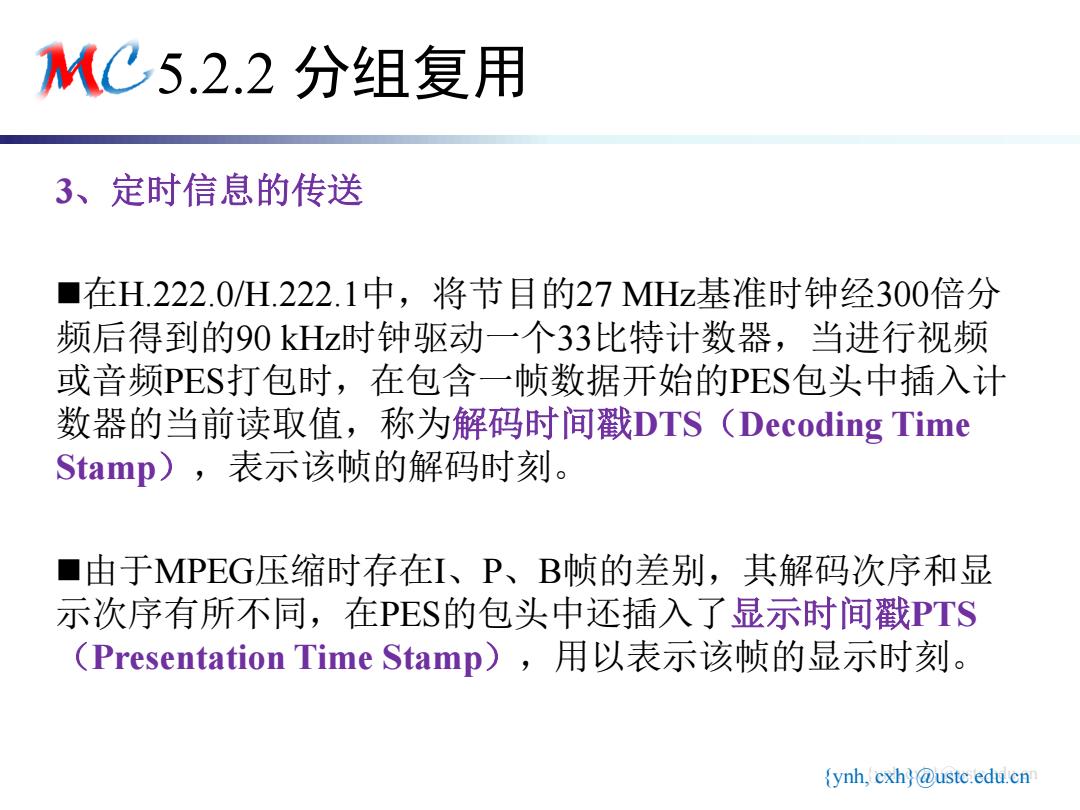

KC5.2.2分组复用 3、定时信息的传送 ■在H.222.0/H.222.1中，将节目的27MHz基准时钟经300倍分 频后得到的90kHz时钟驱动一个33比特计数器，当进行视频 或音频PES打包时，在包含一帧数据开始的PES包头中插入计 数器的当前读取值，称为解码时间戳DTS(Decoding Time Stamp),表示该帧的解码时刻。 ■由于MPEG压缩时存在I、P、B帧的差别，其解码次序和显 示次序有所不同，在PES的包头中还插入了显示时间戳PTS (Presentation Time Stamp),用以表示该帧的显示时刻。 ynh,cxh@ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.2 分组复用 3、定时信息的传送 在H.222.0/H.222.1中，将节目的27 MHz基准时钟经300倍分 频后得到的90 kHz时钟驱动一个33比特计数器，当进行视频 或音频PES打包时，在包含一帧数据开始的PES包头中插入计 数器的当前读取值，称为解码时间戳DTS（Decoding Time Stamp），表示该帧的解码时刻。 由于MPEG压缩时存在I、P、B帧的差别，其解码次序和显 示次序有所不同，在PES的包头中还插入了显示时间戳PTS （Presentation Time Stamp），用以表示该帧的显示时刻
