KC5.2.1同步时分复用 关于复用的概念：电话网中E1标准 欧洲的E1标准的一个时分复用帧（其长度T=125us即取样 周期125微秒)共划分为32相等的时隙，时隙的编号为 CH0CH31。其中时隙CH0用作帧同步用，时隙CH16用来 传送信令，剩下CH1~CH15和CH17CH31共30个时隙用作 30个话路。每个时隙传送8bit,因此共用256bit。每秒传送 8000个帧，因此PCM一次群E1的数据率就是2.048Mbit/s。 1帧F)【=256位bit)】 0-7 0-7 0-7 0-7 0-7 时隙(T3)时隙(T)时隙(T9) 时隙(TS 时隙(TS) 0 1 2 30 31 ynh,cxh @ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 关于复用的概念：电话网中E1标准 欧洲的E1标准的一个时分复用帧（其长度T=125us 即取样 周期125微秒）共划分为32相等的时隙，时隙的编号为 CH0~CH31。其中时隙CH0用作帧同步用，时隙CH16用来 传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作 30个话路。每个时隙传送8bit，因此共用256bit。每秒传送 8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。 5.2.1 同步时分复用

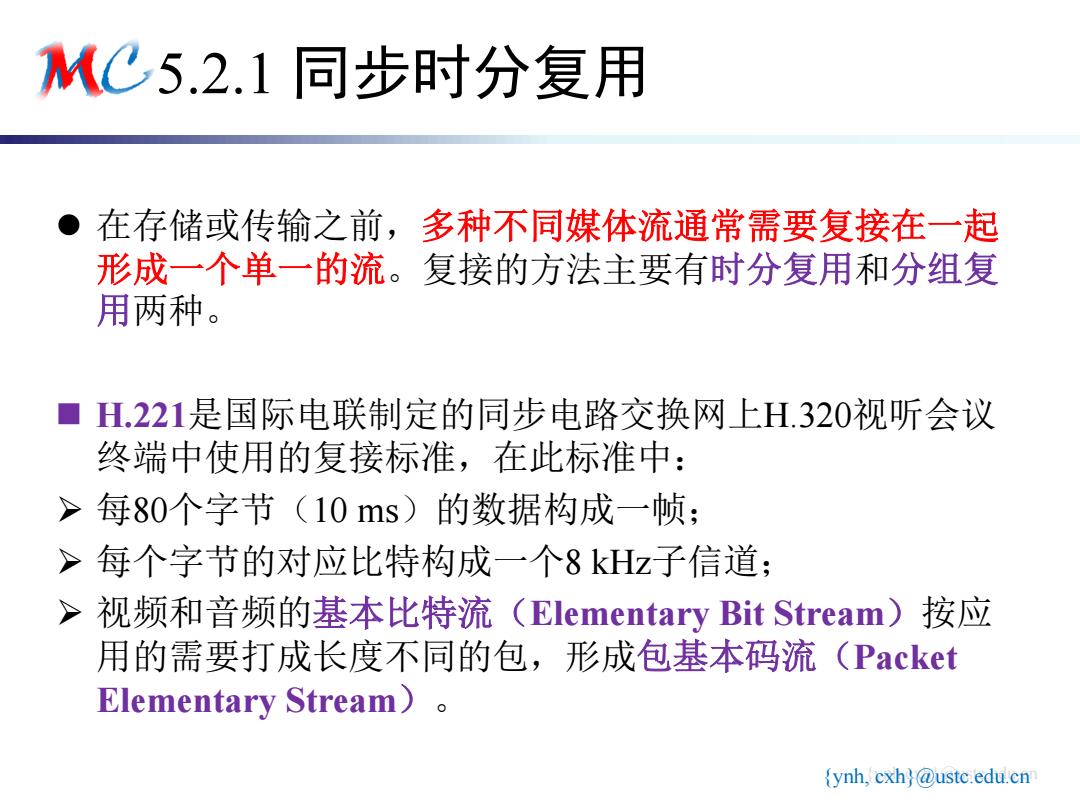

KC5.2.1同步时分复用 在存储或传输之前，多种不同媒体流通常需要复接在一起 形成一个单一的流。复接的方法主要有时分复用和分组复 用两种。 ■ H.221是国际电联制定的同步电路交换网上H.320视听会议 终端中使用的复接标准，在此标准中： >每80个字节(10ms)的数据构成一帧； >每个字节的对应比特构成一个8kHz子信道： >视频和音频的基本比特流(Elementary Bit Stream)按应 用的需要打成长度不同的包，形成包基本码流(Packet Elementary Stream) ynh,cxh @ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 在存储或传输之前，多种不同媒体流通常需要复接在一起 形成一个单一的流。复接的方法主要有时分复用和分组复 用两种。 H.221是国际电联制定的同步电路交换网上H.320视听会议 终端中使用的复接标准，在此标准中： 每80个字节（10 ms）的数据构成一帧； 每个字节的对应比特构成一个8 kHz子信道； 视频和音频的基本比特流（Elementary Bit Stream）按应 用的需要打成长度不同的包，形成包基本码流（Packet Elementary Stream）。 5.2.1 同步时分复用

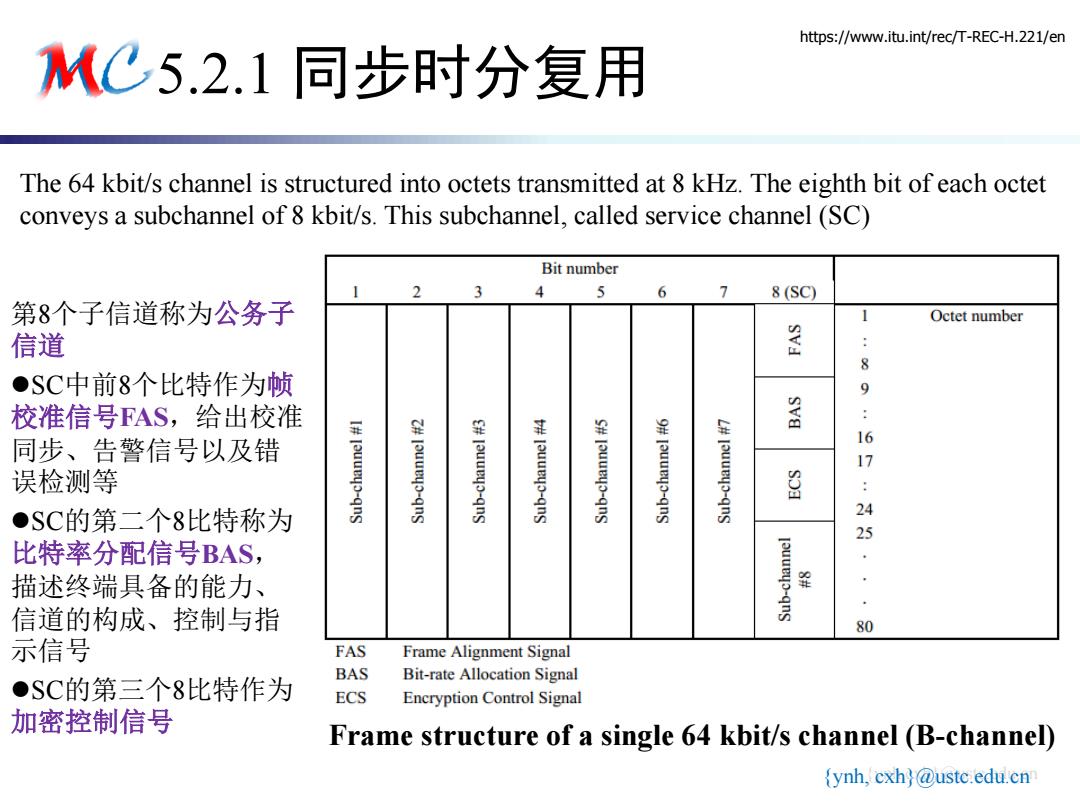

https://www.itu.int/rec/T-REC-H.221/en MC5.2.1同步时分复用 The 64 kbit/s channel is structured into octets transmitted at 8 kHz.The eighth bit of each octet conveys a subchannel of 8 kbit/s.This subchannel,called service channel(SC) Bit number 2 5 6 8(SC) 第8个子信道称为公务子 Octet number 信道 竖 8 ●SC中前8个比特作为帧 9 校准信号FAS,给出校准 sva 同步、告警信号以及错 P华-qn 1# louueyo-qns E#lauueyo-qns [auueyo-qns S#louueyo-qns 9#louueyo-qns L#louueyo-qns 16 17 误检测等 台 ●SC的第二个8比特称为 4 25 比特率分配信号BAS, 描述终端具备的能力、 ￥ 信道的构成、控制与指 80 示信号 FAS Frame Alignment Signal BAS ●SC的第三个8比特作为 Bit-rate Allocation Signal ECS Encryption Control Signal 加密控制信号 Frame structure of a single 64 kbit/s channel (B-channel) ynh,cxh@ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.1 同步时分复用 Frame structure of a single 64 kbit/s channel (B-channel) 第8个子信道称为公务子 信道 SC中前8个比特作为帧 校准信号FAS，给出校准 同步、告警信号以及错 误检测等 SC的第二个8比特称为 比特率分配信号BAS， 描述终端具备的能力、 信道的构成、控制与指 示信号 SC的第三个8比特作为 加密控制信号 https://www.itu.int/rec/T-REC-H.221/en The 64 kbit/s channel is structured into octets transmitted at 8 kHz. The eighth bit of each octet conveys a subchannel of 8 kbit/s. This subchannel, called service channel (SC)

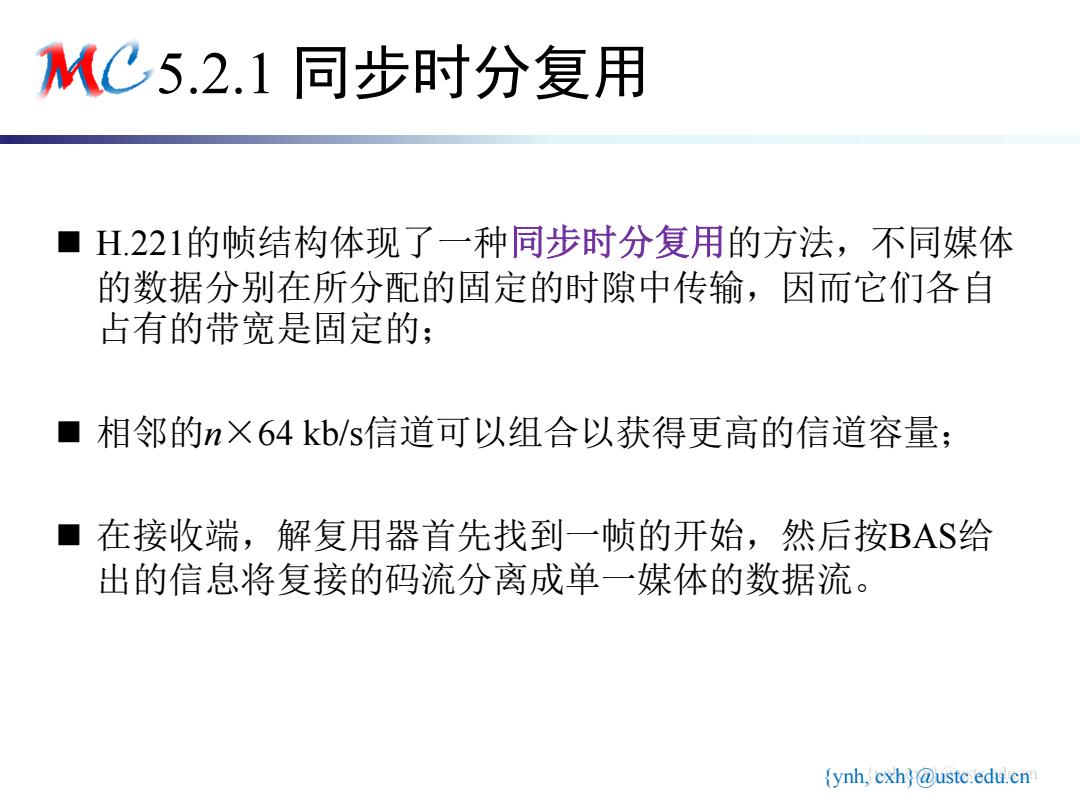

KC5.2.1同步时分复用 H221的帧结构体现了一种同步时分复用的方法，不同媒体 的数据分别在所分配的固定的时隙中传输，因而它们各自 占有的带宽是固定的： 相邻的×64kb/s信道可以组合以获得更高的信道容量； 在接收端，解复用器首先找到一帧的开始，然后按BAS给 出的信息将复接的码流分离成单一媒体的数据流。 ynh,cxh@ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.1 同步时分复用 H.221的帧结构体现了一种同步时分复用的方法，不同媒体 的数据分别在所分配的固定的时隙中传输，因而它们各自 占有的带宽是固定的； 相邻的n×64 kb/s信道可以组合以获得更高的信道容量； 在接收端，解复用器首先找到一帧的开始，然后按BAS给 出的信息将复接的码流分离成单一媒体的数据流

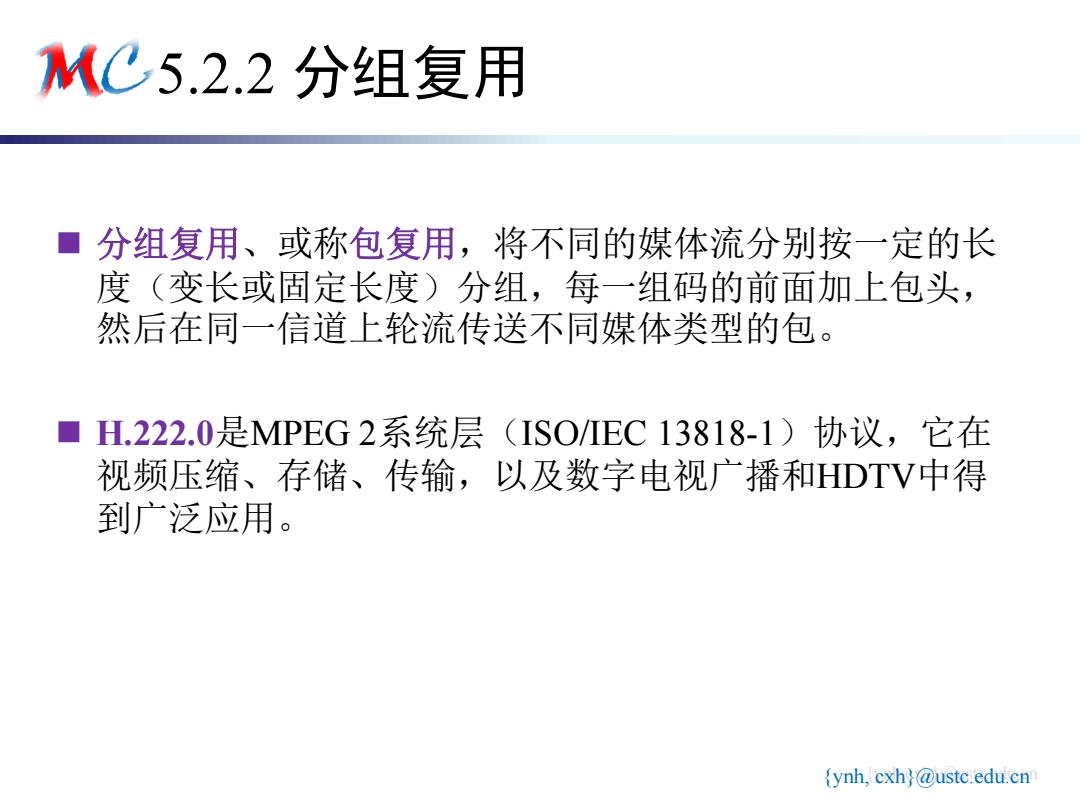

KC5.2.2分组复用 分组复用、或称包复用，将不同的媒体流分别按一定的长 度（变长或固定长度）分组，每一组码的前面加上包头， 然后在同一信道上轮流传送不同媒体类型的包。 ■ H.222.0是MPEG2系统层(ISO/IEC13818-1)协议，它在 视频压缩、存储、传输，以及数字电视广播和HDTV中得 到广泛应用。 ynh,cxh@ustc.edu.cn
{ynh, cxh}@ustc.edu.cn {ynh,cxh}@ustc.edu.cn 5.2.2 分组复用 分组复用、或称包复用，将不同的媒体流分别按一定的长 度（变长或固定长度）分组，每一组码的前面加上包头， 然后在同一信道上轮流传送不同媒体类型的包。 H.222.0是MPEG 2系统层（ISO/IEC 13818-1）协议，它在 视频压缩、存储、传输，以及数字电视广播和HDTV中得 到广泛应用
