三、集成运算放大器的主要参数 1.开环差模电压增益Ao A是指集成运放在没有外接反馈电路时的 差模电压放大倍数，也称开环电压增益。 A。=20lg U, Auo一般在80~140dB,目 即104≈107。 2.最大输出电压Uopp 集成运放在额定电源电压和额定负载下，不出现 明显非线性失真的最大输出电压峰值。它与集成运放 的电源电压有关。 安徽科技学院机电与车辆工程学院
三、集成运算放大器的主要参数 1. 开环差模电压增益 Auo Auo是指集成运放在没有外接反馈电路时的 差模电压放大倍数，也称开环电压增益。 i o uo 20lg U U A = Auo一般在80～140dB，即104～107 。 2．最大输出电压Uopp 集成运放在额定电源电压和额定负载下，不出现 明显非线性失真的最大输出电压峰值。它与集成运放 的电源电压有关
3.输入失调电压U10 要使输出电压为零，必须在输入端加一个 很小的补偿电压，它就是输入失调电压，一 般为几毫伏，理想集成运放的Uo为零。 4.输入失调电流o 输入信号为零时，流入集成运放两输入端静态基极 电流之差，一般在零点零几微安级，Io越小越好。 5.输入偏置电流1B 输入信号为零时，两个输入端静态基极电流的平均 值，称为输入偏置电流。 安徽科技学院机电与车辆工程学院
3．输入失调电压UIO 要使输出电压为零，必须在输入端加一个 很小的补偿电压，它就是输入失调电压，一 般为几毫伏，理想集成运放的UIO为零。 4．输入失调电流IIO 输入信号为零时，流入集成运放两输入端静态基极 电流之差，一般在零点零几微安级， IIO越小越好。 5．输入偏置电流IIB 输入信号为零时，两个输入端静态基极电流的平均 值，称为输入偏置电流

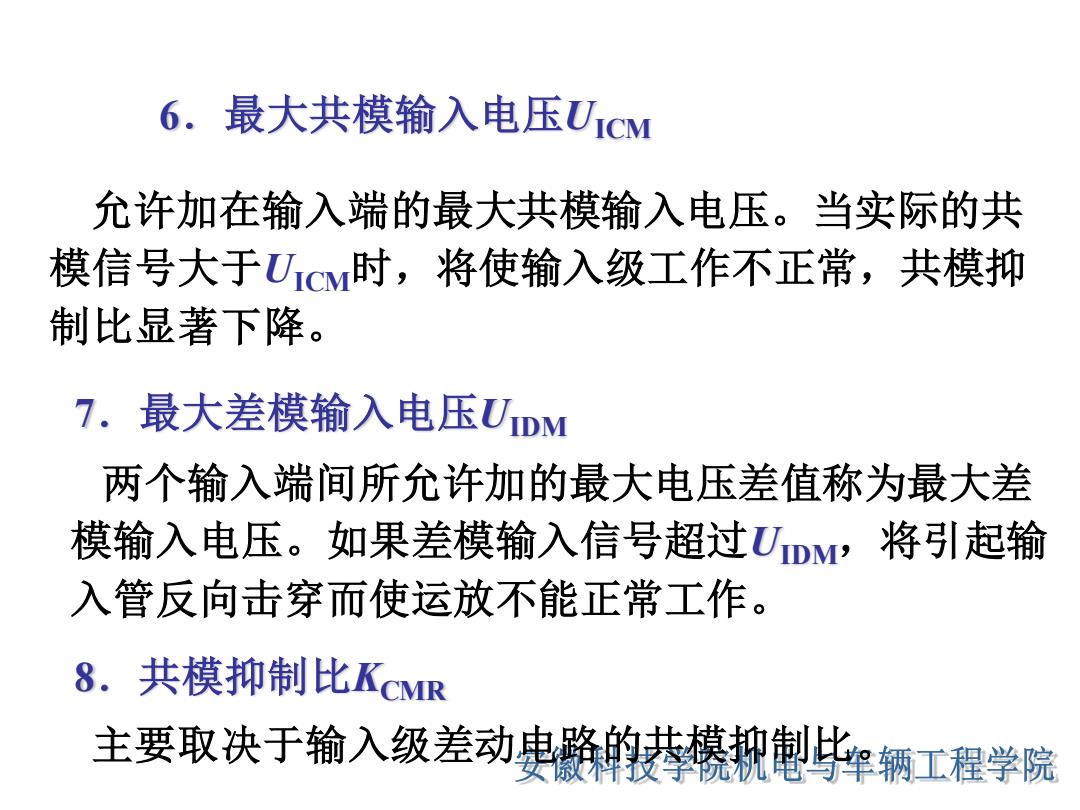

6.最大共模输入电压UCM 允许加在输入端的最大共模输入电压。当实际的共 模信号大于U1C时，将使输入级工作不正常，共模抑 制比显著下降。 7.最大差模输入电压UDM 两个输入端间所允许加的最大电压差值称为最大差 模输入电压。如果差模输入信号超过UDMw将引起输 入管反向击穿而使运放不能正常工作。 8.共模抑制比KCMR 主要取决于输入级差动史路的模执华挥辆工程学院
6．最大共模输入电压UICM 允许加在输入端的最大共模输入电压。当实际的共 模信号大于UICM时，将使输入级工作不正常，共模抑 制比显著下降。 7．最大差模输入电压UIDM 两个输入端间所允许加的最大电压差值称为最大差 模输入电压。如果差模输入信号超过UIDM，将引起输 入管反向击穿而使运放不能正常工作。 8．共模抑制比KCMR 主要取决于输入级差动电路的共模抑制比
四、理想运算放大器及其分析依据 1.理想运算放大器的慨念 开环差模电压放大倍数无穷大A→0， 差模输入电阻无穷大rd→oo, 开环输出电阻为零r。→0， 共模抑制比无穷大KCMR→o +Uo(sat) Wo 2.运算放大器传输 理想特性 线性区 特性与基本工作方式 u. 实际特性 饱和区 安徽利科装学电工程学院
四、理想运算放大器及其分析依据 1．理想运算放大器的慨念 开环差模电压放大倍数无穷大 Auo → ， 差模输入电阻无穷大 rid → ， 开环输出电阻为零 ro→ 0 ， 共模抑制比无穷大 KCMR→ 2．运算放大器传输 特性与基本工作方式 +Uo(sat) –Uo(sat) 理想特性 线性区 实际特性 饱和区 O u+– u– uo
理想运算放大器 线性区： +Uo(sat) uo=Auo (u+u) 理想特性 线性区 非线性区： u>W时， uo=+Uo(sat) 实际特性 饱和区 u+<W_时，u。=-Uosat) Uo(sat) 安微科技学院机电与车辆工程学院
线性区： uo = Auo(u+– u– ) 非线性区： u+> u– 时， uo = +Uo(sat) u+< u– 时， uo = – Uo(sat) +Uo(sat) –Uo(sat) 线性区 理想特性 实际特性 饱和区 O u+– u– uo 理想运算放大器
