2012-9-11 好爱人衣绳与衣架 上海交通大学 机械与动力工程学院 F1102011烈火队 组员：施傲，王韵臣，赵智强，厉兵 指导老师：裴景玉 日期：2011.12.19 xxaj.cn w 我们设计的原因 1.产品问题 2.市场问题 xaj.cn 1
2012-9-11 1 好爱人衣绳与衣架 上海交通大学 机械与动力工程学院 F1102011 烈火队 组员：施傲，王韵臣，赵智强，厉兵 指导老师：裴景玉 日期：2011.12.19 1.产品问题 2.市场问题 我们设计的原因
2012-9-11 露 衣架及晾衣绳是我们生活中使用频 率最高的物品之一。但它们也存在一些 弊端。 (1)衣物掉落问题 (2)衣叉操作不便 (3)衣物聚拢问题 xxbai.cn 我们的市场调查结果 袜子架， 其他，3 ■衣架 口袜子架 衣架，92 口其他 衣架 袜子架 其他装置 品种数 92 20 0 有防风效果的品种 0 心 3 o中cn 2
2012-9-11 2 衣架及晾衣绳是我们生活中使用频 率最高的物品之一。但它们也存在一些 弊端。 （1）衣物掉落问题 （2）衣叉操作不便 （3）衣物聚拢问题 我们的市场调查结果 其他, 3 袜子架, 20 衣架, 92 衣架 袜子架 其他 衣架 袜子架 其他装置 品种数 92 20 3 有防风效果的品种 0 5 2

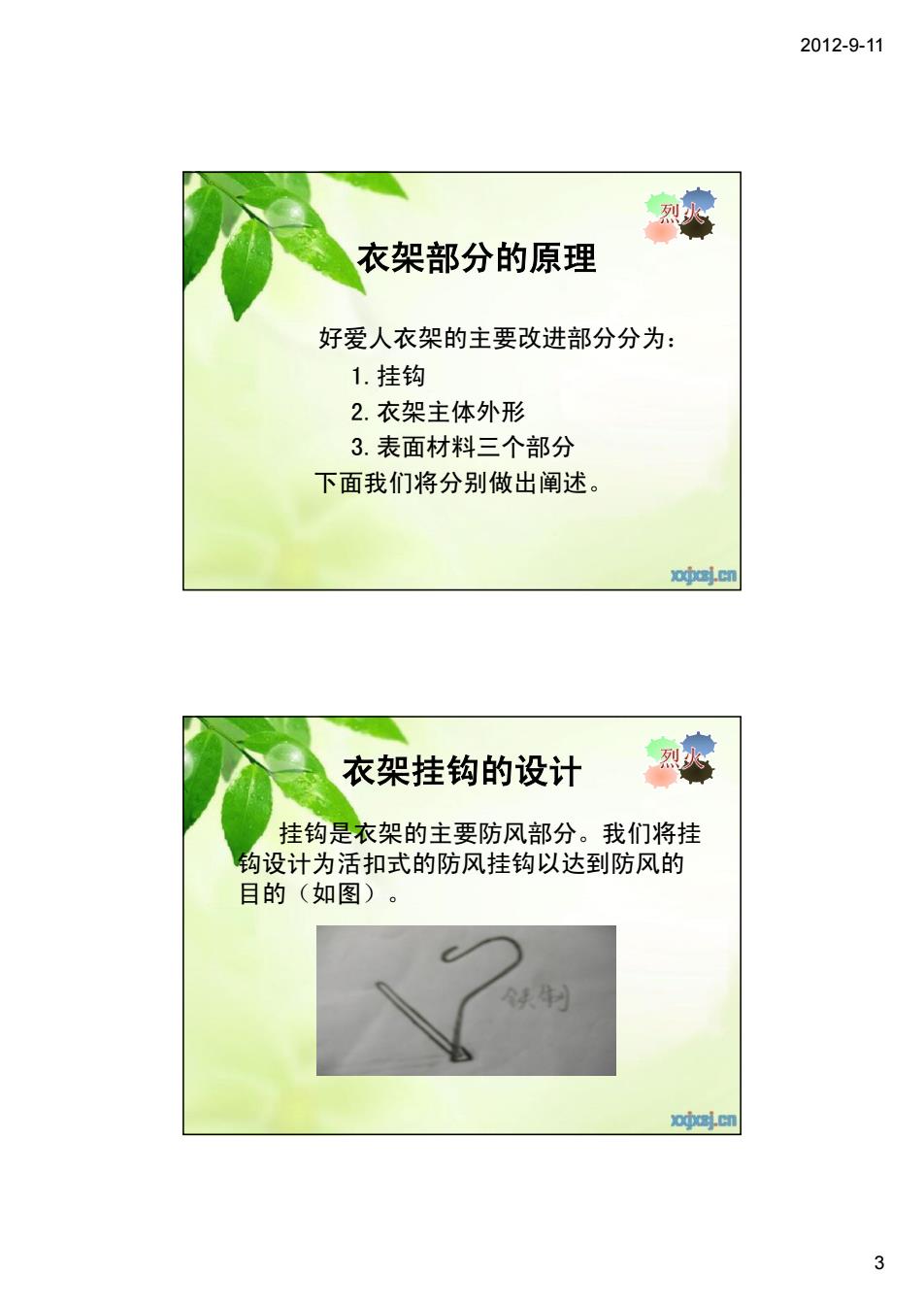

2012-9-11 衣架部分的原理 好爱人衣架的主要改进部分分为： 1.挂钩 2.衣架主体外形 3.表面材料三个部分 下面我们将分别做出阐述。 xxaj.cn 衣架挂钩的设计 挂钩是衣架的主要防风部分。我们将挂 钩设计为活扣式的防风挂钩以达到防风的 目的（如图）。 铁制 o中cn
2012-9-11 3 衣架部分的原理 好爱人衣架的主要改进部分分为： 1.挂钩 2.衣架主体外形 3.表面材料三个部分 下面我们将分别做出阐述。 衣架挂钩的设计 挂钩是衣架的主要防风部分。我们将挂 钩设计为活扣式的防风挂钩以达到防风的 目的（如图）

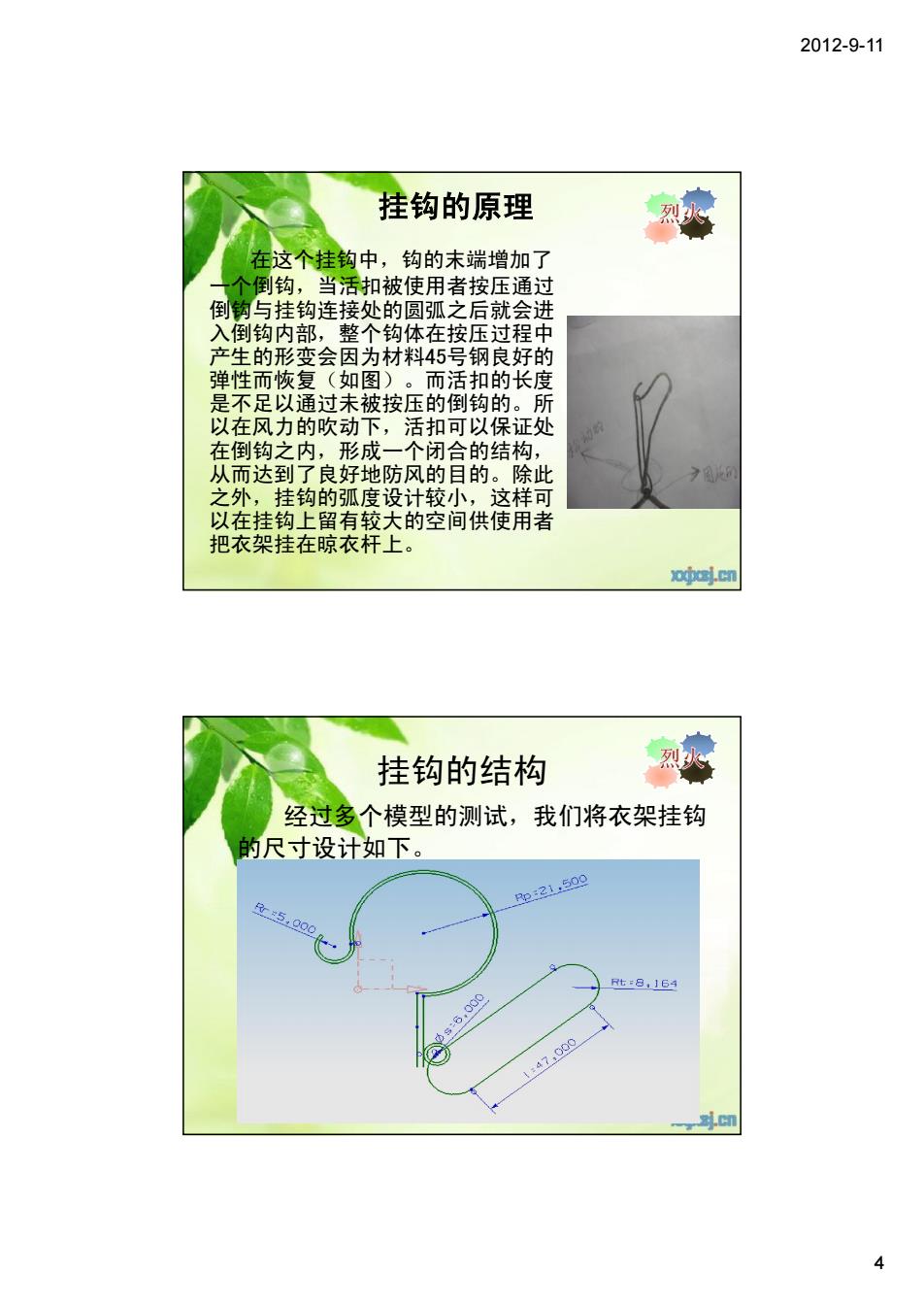

2012-9-11 挂钩的原理 在这个挂钩中，钩的未端增加了 一个倒钩，当活扣被使用者按压通过 倒钩与挂钩连接处的圆弧之后就会进 入倒钩内部，整个钩体在按压过程中 产生的形变会因为材料45号钢良好的 弹性而恢复（如图）。而活扣的长度 是不足以通过未被按压的倒钩的。所 以在风力的吹动下，活扣可以保证处 在倒钩之内，形成一个闭合的结构， 从而达到了良好地防风的目的。除此 7图0 之外，挂钩的弧度设计较小，这样可 以在挂钩上留有较大的空间供使用者 把衣架挂在晾衣杆上。 xxaj.cn 挂钩的结构 经过多个模型的测试，我们将衣架挂钩 的尺寸设计如下。 p21500 R5,900 t=8,164 6.c00 147,000 m 4
2012-9-11 4 挂钩的原理 在这个挂钩中，钩的末端增加了 一个倒钩，当活扣被使用者按压通过 倒钩与挂钩连接处的圆弧之后就会进 入倒钩内部，整个钩体在按压过程中 产生的形变会因为材料45号钢良好的 弹性而恢复（如图）。而活扣的长度 是不足以通过未被按压的倒钩的。所 以在风力的吹动下，活扣可以保证处 在倒钩之内，形成一个闭合的结构， 从而达到了良好地防风的目的。除此 之外，挂钩的弧度设计较小，这样可 以在挂钩上留有较大的空间供使用者 把衣架挂在晾衣杆上。 挂钩的结构 经过多个模型的测试，我们将衣架挂钩 的尺寸设计如下

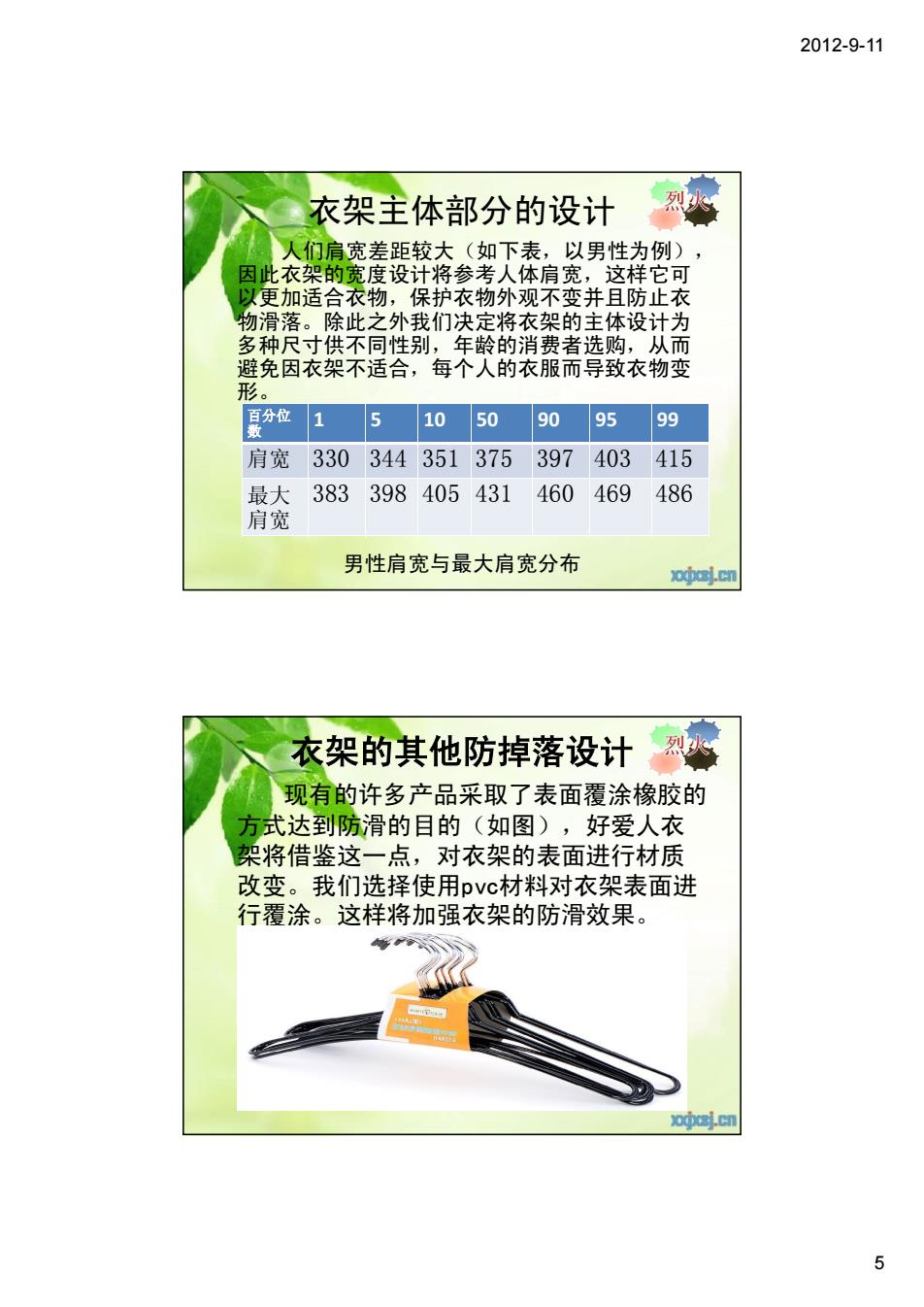

2012-9-11 衣架主体部分的设计 人们肩宽差距较大（如下表，以男性为例）， 因此衣架的宽度设计将参考人体肩宽，这样它可 以更加适合衣物，保护衣物外观不变并且防止衣 物滑落。除此之外我们决定将衣架的主体设计为 多种尺寸供不同性别，年龄的消费者选购，从而 避免因衣架不适合，每个人的衣服而导致衣物变 形。 百分位 1 5 10 50 90 95 99 肩宽 330 344 351 375 397 403 415 最大 383 398 405431 460 469 486 肩宽 男性肩宽与最大肩宽分布 a中.cn 衣架的其他防掉落设计烈染 现有的许多产品采取了表面覆涂橡胶的 方式达到防滑的目的（如图），好爱人衣 架将借鉴这一点，对衣架的表面进行材质 改变。我们选择使用pvc材料对衣架表面进 行覆涂。这样将加强衣架的防滑效果。 o中cn 5
2012-9-11 5 衣架主体部分的设计 人们肩宽差距较大（如下表，以男性为例）， 因此衣架的宽度设计将参考人体肩宽，这样它可 以更加适合衣物，保护衣物外观不变并且防止衣 物滑落。除此之外我们决定将衣架的主体设计为 多种尺寸供不同性别，年龄的消费者选购，从而 避免因衣架不适合，每个人的衣服而导致衣物变 形。 男性肩宽与最大肩宽分布 百分位 数 1 5 10 50 90 95 99 肩宽 330 344 351 375 397 403 415 最大 肩宽 383 398 405 431 460 469 486 衣架的其他防掉落设计 现有的许多产品采取了表面覆涂橡胶的 方式达到防滑的目的（如图），好爱人衣 架将借鉴这一点，对衣架的表面进行材质 改变。我们选择使用pvc材料对衣架表面进 行覆涂。这样将加强衣架的防滑效果
