STU拓野七雄 2012-9-11 设计来由 交大自行车数量多，防盗措施不能 少。随着车锁的不断进步，效果也越来 越好，但是此时涌现出一个问题一据 我们观察，很多同学丢车不是因为车锁 性能不好，而是源于粗心而忘记锁车。 笔者也有过多次这样的经历。且通过调 查，约6成同学都发生过类似情况。鉴于 这种现象，我们认为一个提醒锁车的装 置是必要的，这样促成了我们产品的出 现。 电路图 S2 S1 报警器 S1连接车锁，锁上即闭合， S2连接车座，下车即闭合。 STU拓野七雄 2
SJTU_拓野七雄 2012-9-11 SJTU_拓野七雄 2 设计来由 交大自行车数量多，防盗措施不能 少。随着车锁的不断进步，效果也越来 越好，但是此时涌现出一个问题——据 我们观察，很多同学丢车不是因为车锁 性能不好，而是源于粗心而忘记锁车。 笔者也有过多次这样的经历。且通过调 查，约6成同学都发生过类似情况。鉴于 这种现象，我们认为一个提醒锁车的装 置是必要的，这样促成了我们产品的出 现。 电路图
STU拓野七雄 2012-9-11 SI开关 。设计目的： 锁车时能使报警器短路 ·最初构想 导线 导线 弹簧固定 内置圆铜片 在锁头上 电路图 S2 报警器 内置圆片 S1连接车锁，锁上即闭合， S2连接车座，下车即闭合。 STU拓野七雄 3
SJTU_拓野七雄 2012-9-11 SJTU_拓野七雄 3 S1开关 设计目的： 锁车时能使报警器短路 最初构想 最初构想 电路图

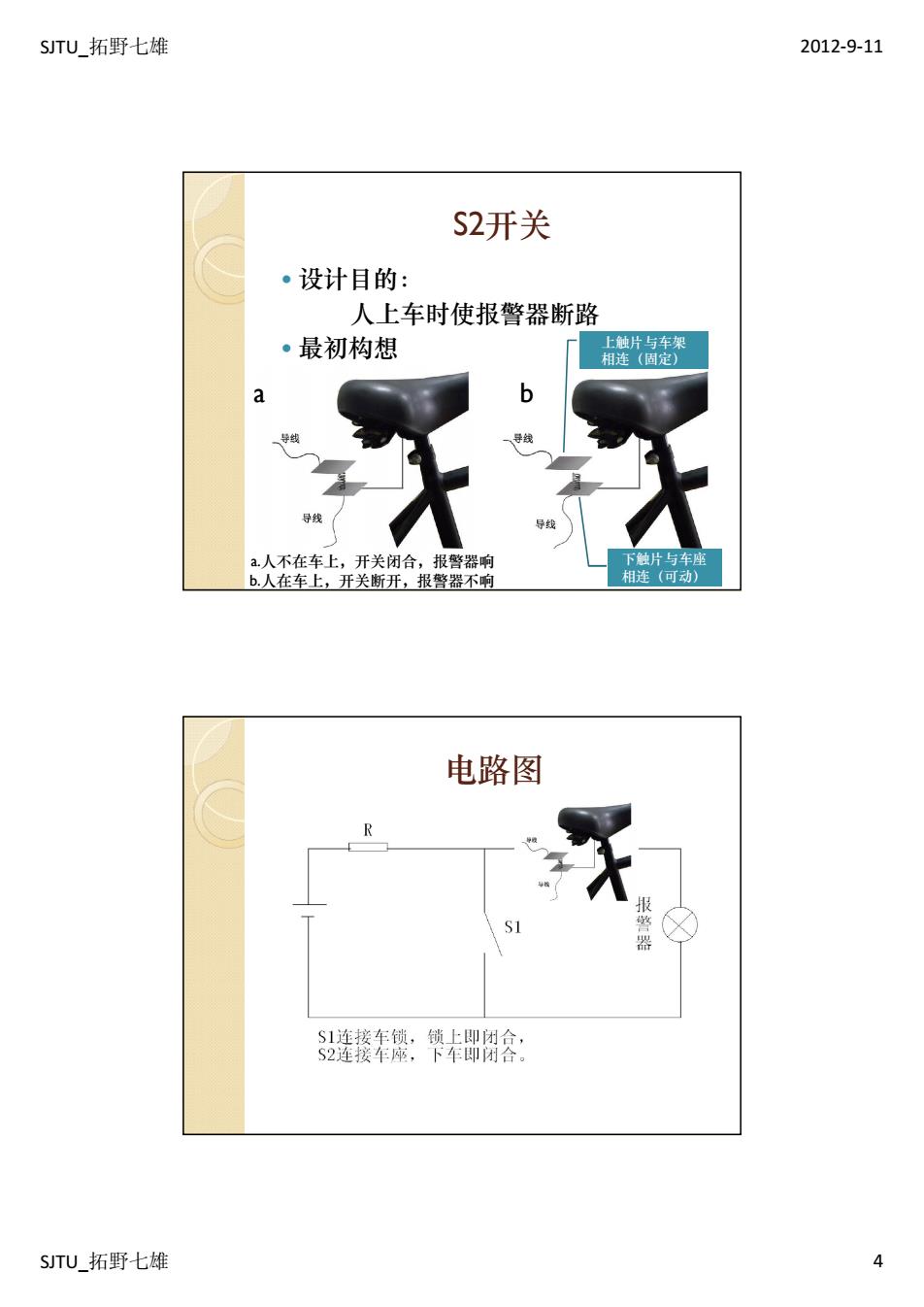

STU拓野七雄 2012-9-11 S2开关 。设计目的： 人上车时使报警器断路 ·最初构想 上触片与车架 相连（固定） a 导线 导线 a人不在车上，开关闭合，报警器响 下触片与车座 b.人在车上，开关断开，报警器不响 相连（可动） 电路图 报警器 S1连接车锁，锁上即闭合， S2连接车座，下车即闭合。 STU拓野七雄 4
SJTU_拓野七雄 2012-9-11 SJTU_拓野七雄 4 S2开关 设计目的： 人上车时使报警器断路 最初构想 a.人不在车上，开关闭合，报警器响 b.人在车上，开关断开，报警器不响 a b 下触片与车座 相连（可动） 上触片与车架 相连（固定） 电路图
STU拓野七雄 2012-9-11 报警器 ●问题： 用什么作具有延时功能的报警器？ 方案一：利用通电螺线管 方案二：直接用带录音功能的扬声器 将报警器和延时装置合为一体。 考虑到空间问题，并为了使装置更简便， 我们决定采取方案二。 报警器 在本小组装置中，我们用的是街上商 贩常用的喊话喇叭。（如图） 主要部件 喇叭 电路板 STU拓野七雄 5
SJTU_拓野七雄 2012-9-11 SJTU_拓野七雄 5 报警器 问题： 用什么作具有延时功能的报警器？ 方案一：利用通电螺线管 方案二：直接用带录音功能的扬声器 将报警器和延时装置合为一体。 考虑到空间问题，并为了使装置更简便， 我们决定采取方案二。 报警器 在本小组装置中，我们用的是街上商 贩常用的喊话喇叭。（如图） 主要部件 喇叭 电路板
