1 笔记本散热器最终报告 Brainstorm Attack 小组 赵晨阳 俞俪俐 占思远 金光现 产品展示
圈上泽夫廷大峰 产品展示 圈上泽夫大逢 材料成本 ®ABS板： 15*4=60元 涡轮风扇： 30元（包括USB线及导线） 国底部散热风扇： 10元 国胶水等其他材料： 10元 国总计： 110元 @变压霖： 成本原图，并漫有实现 2
2 产品展示 材料成本 ABS板： 15 * 4 = 60 元 涡轮风扇: 30 元（包括USB线及导线） 底部散热风扇： 10 元 胶水等其他材料： 10 元 总计： 110 元 变压器： 成本原因，并没有实现
圈上声夫道大学 基本原理阐述 © 热对流 ·加速空气流动 ·水冷 减少与散 computer fan ©热传导 ·选择导热 cooling pad ©热辐射 国 上海克通大学 整体外形设计 ©整体尺寸设计 各型号电脑调查 品牌型号 尺寸 长*宽*高/mm 重量Kg ThinkPad X220i 12.5寸 305*206.5*19 1.5 Ideapad Y450 14寸 340*232*34.8 3.02 SAMSUNG RV420-S02 14寸 345.9*23834.8 2.2 Thinkpad X60 12.1寸 268*211*28 1.43 MacBook Pro 15.4寸 354*249*24.1 2.54 ASUS X43BY 14寸 348*241.98*34.6 2.6 3
3 基本原理阐述 热对流 • 加速空气流动 • 水冷 减少与散热器的接触面积 热传导 • 选择导热系数较大的材料 热辐射 整体外形设计 整体尺寸设计 各型号电脑调查 品牌型号 尺寸 长*宽*高/mm 重量/kg ThinkPad X220i 12.5寸 305*206.5*19 1.5 Ideapad Y450 14寸 340*232*34.8 SAMSUNG RV420-S02 14寸 345.9*238* 2.2 Thinkpad X60 12.1寸 268*211*28 1.43 MacBook Pro 15.4寸 *24.1 2.54 ASUS X43BY 14寸 348*241.98*34.6 2.6 品牌型号 尺寸 长*宽*高/mm 重量/kg ThinkPad X220i 12.5寸 305*206.5*19 1.5 Ideapad Y450 14寸 340*232*34.8 SAMSUNG RV420-S02 14寸 345.9*238* 2.2 Thinkpad X60 12.1寸 268*211*28 1.43 MacBook Pro 15.4寸 *24.1 2.54 ASUS X43BY 14寸 348*241.98*34.6 2.6 354*249 34.8 3.02

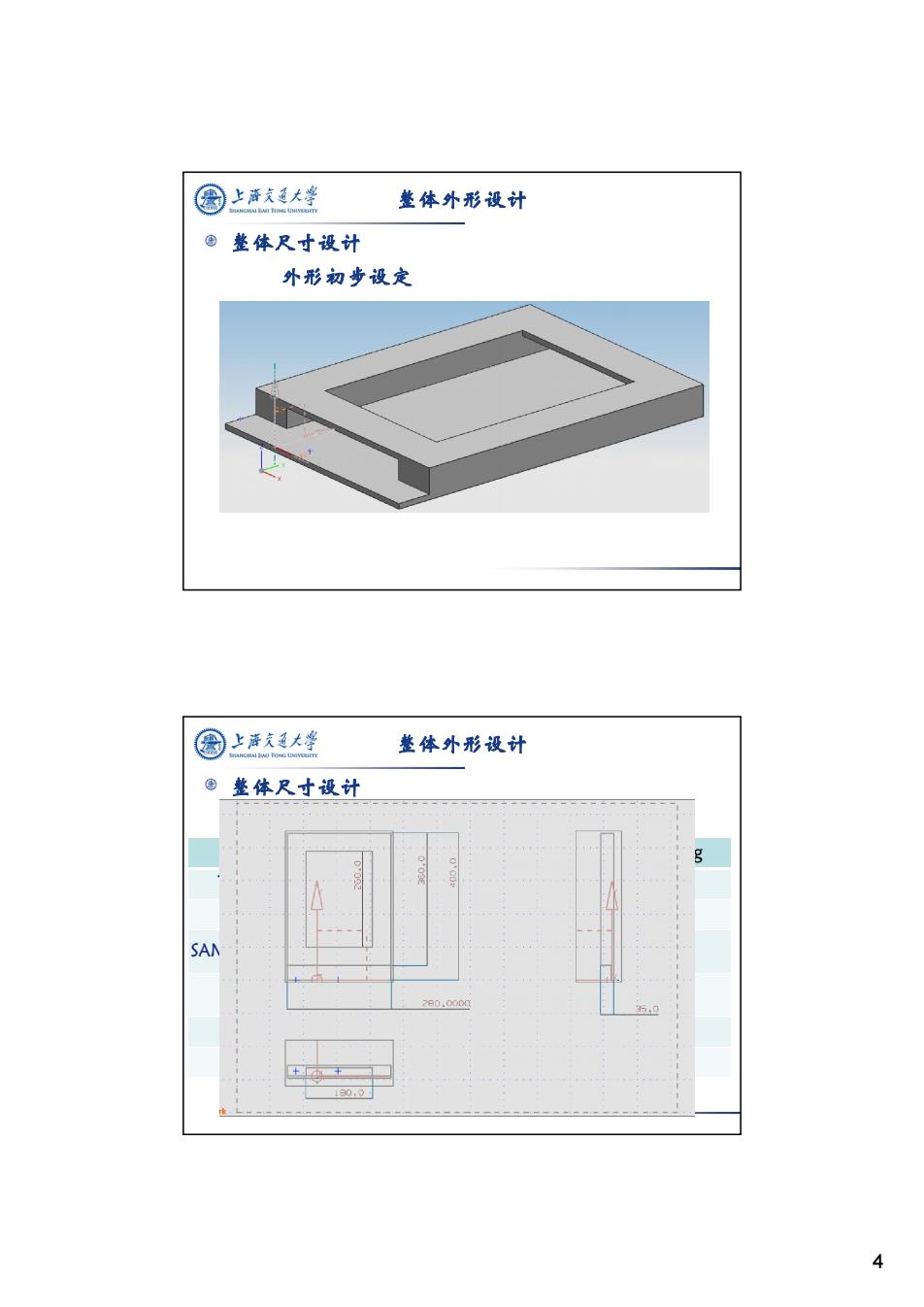

圈上泽文大坐 整体外形设计 整体尺寸设计 外形初步设定 圆上海文道大峰 整体外形设计 ©整体尺寸设计 :03E g SAN 280.0000 35,0 130,0 4
4 整体外形设计 整体尺寸设计 外形初步设定 整体外形设计 整体尺寸设计 尺寸设定 品牌型号 尺寸 长*宽*高/mm 重量/kg ThinkPad X220i 12.5寸 305*206.5*19 1.5 Ideapad Y450 14寸 340*232*34.8 SAMSUNG RV420-S02 14寸 345.9*238* 2.2 Thinkpad X60 12.1寸 268*211*28 1.43 MacBook Pro 15.4寸 *24.1 2.54 ASUS X43BY 14寸 348*241.98*34.6 2.6 354*249 34.8 3.02
圈上泽夫大逢 整体外形设计 国外形改进方素 @ 增加底部缕空面积 ©垫高底板 computer fan cooling 口口 Dad 0060 圆上海文道大峰 整体外形设计 材料选择 强度计算 0= mg=822.67Pa A 板材对比 板材类型 ABS板材 铝合金 Q235钢 (6061-T651) 材料强度 29.6MPa 276MPa 235MPa 热稳定性 稳定 稳定 稳定 密度(g/cm3) 1.05 2.702 7.858 5
5 整体外形设计 外形改进方案 增加底部镂空面积 垫高底板 整体外形设计 材料选择 强度计算 板材对比 板材类型 ABS板材 铝合金 （6061-T651） Q235钢 材料强度 29.6MPa 276MPa 235MPa 热稳定性 稳定 稳定 稳定 密度(g/cm3) 1.05 2.702 7.858 822.67 mg Pa A
