(2) 柱架 桩架是支持桩身和桩锤，在打桩过程中引导桩的方向及维 持桩的稳定，并保证桩锤沿着所要求方向冲击的设备。 桩架一般由底盘、导向杆、起吊设备、撑杆等组成。 根据桩的长度、桩锤的高度及施工条件等选择桩架和确定 桩架高度。桩架高度=桩长+桩锤高度+滑轮组高 桩架用钢材制作，按移动方式有轮胎式、履带式、轨道式 等。 履带式桩架（图2.6）以履带式起重机为主机，配备桩架工 作装置而组成。操作灵活，移动方便，适用于各种预制桩 和灌注桩的施工。 26
26 (2) 桩架 ▪ 桩架是支持桩身和桩锤，在打桩过程中引导桩的方向及维 持桩的稳定，并保证桩锤沿着所要求方向冲击的设备。 ▪ 桩架一般由底盘、导向杆、起吊设备、撑杆等组成。 ▪ 根据桩的长度、桩锤的高度及施工条件等选择桩架和确定 桩架高度。桩架高度=桩长+桩锤高度+滑轮组高 ▪ 桩架用钢材制作，按移动方式有轮胎式、履带式、轨道式 等。 ▪ 履带式桩架(图2.6)以履带式起重机为主机，配备桩架工 作装置而组成。操作灵活，移动方便，适用于各种预制桩 和灌注桩的施工
● 图2.6履带式桩架 1一导架；2一桩锤：3一桩帽： 4一桩：5一吊车
27
(3)动力装置 打桩机械的动力装置是根据所选桩锤而定 的。当采用空气锤时，应配备空气压缩机；当选用 蒸汽锤时，则要配备蒸汽锅炉和绞盘。 28

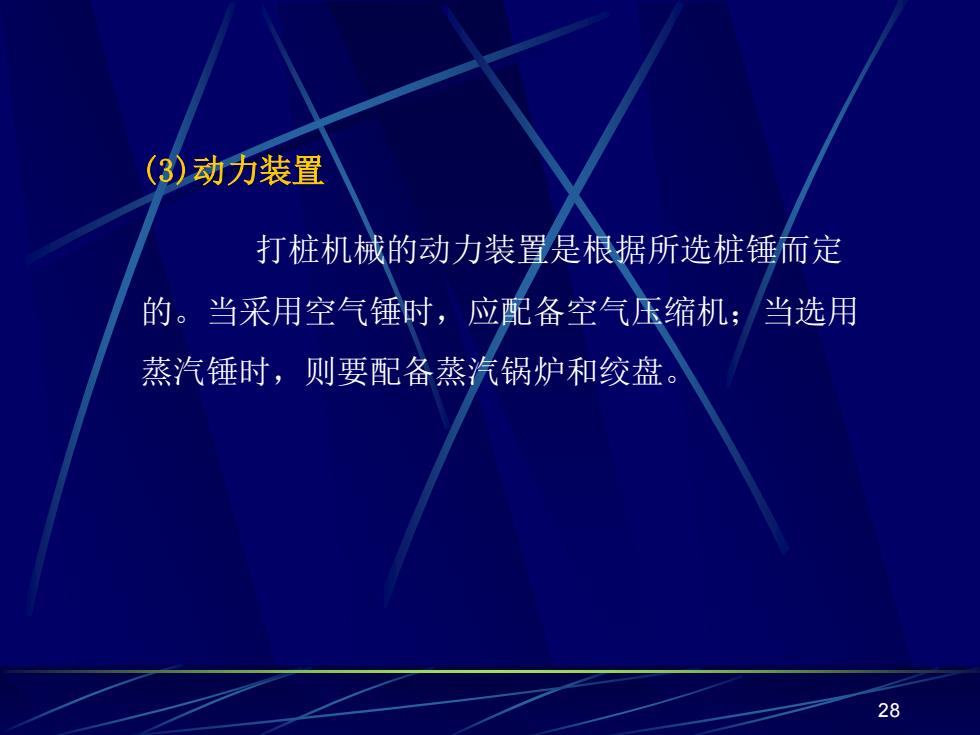

28 (3)动力装置 打桩机械的动力装置是根据所选桩锤而定 的。当采用空气锤时，应配备空气压缩机；当选用 蒸汽锤时，则要配备蒸汽锅炉和绞盘
2.1.3.2打桩顺序的确定 打桩顺序直接影响到桩基础的质量和施工速度，应根据桩 的密集程度（桩距大小）、桩的规格、长短、桩的设计标高、 工作面布置、工期要求等综合考虑，合理确定打桩顺序。 根据桩的密集程度，打桩顺序一般分为逐段打设、自中部 向四周打设和由中间向两侧打设三种，如图2Z所示。 当桩的中心距不大于4倍桩的直径或边长时，应由中间 向两侧对称施打（图2,7(c)，或由中间向四周施打（图 27(b)）。 ”当桩的中心距大于4倍桩的边长或直径时，可采用上述 两种打法，或逐排单向打设（图2.7(a)) 29

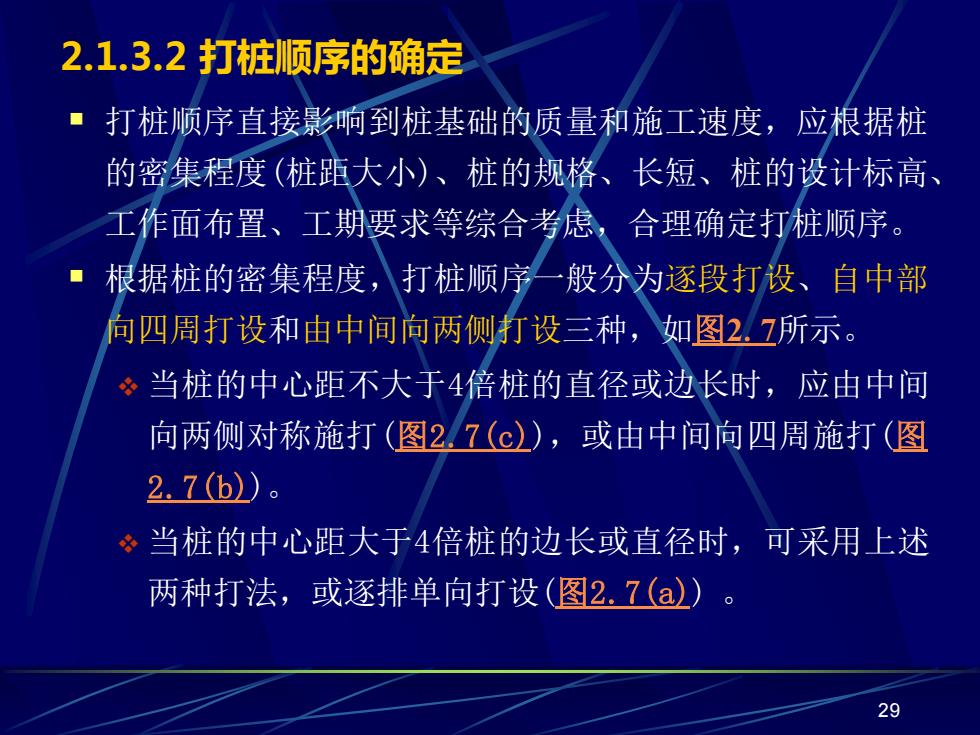

29 2.1.3.2 打桩顺序的确定 ▪ 打桩顺序直接影响到桩基础的质量和施工速度，应根据桩 的密集程度(桩距大小)、桩的规格、长短、桩的设计标高、 工作面布置、工期要求等综合考虑，合理确定打桩顺序。 ▪ 根据桩的密集程度，打桩顺序一般分为逐段打设、自中部 向四周打设和由中间向两侧打设三种，如图2.7所示。 ❖ 当桩的中心距不大于4倍桩的直径或边长时，应由中间 向两侧对称施打(图2.7(c))，或由中间向四周施打(图 2.7(b))。 ❖ 当桩的中心距大于4倍桩的边长或直径时，可采用上述 两种打法，或逐排单向打设(图2.7(a))

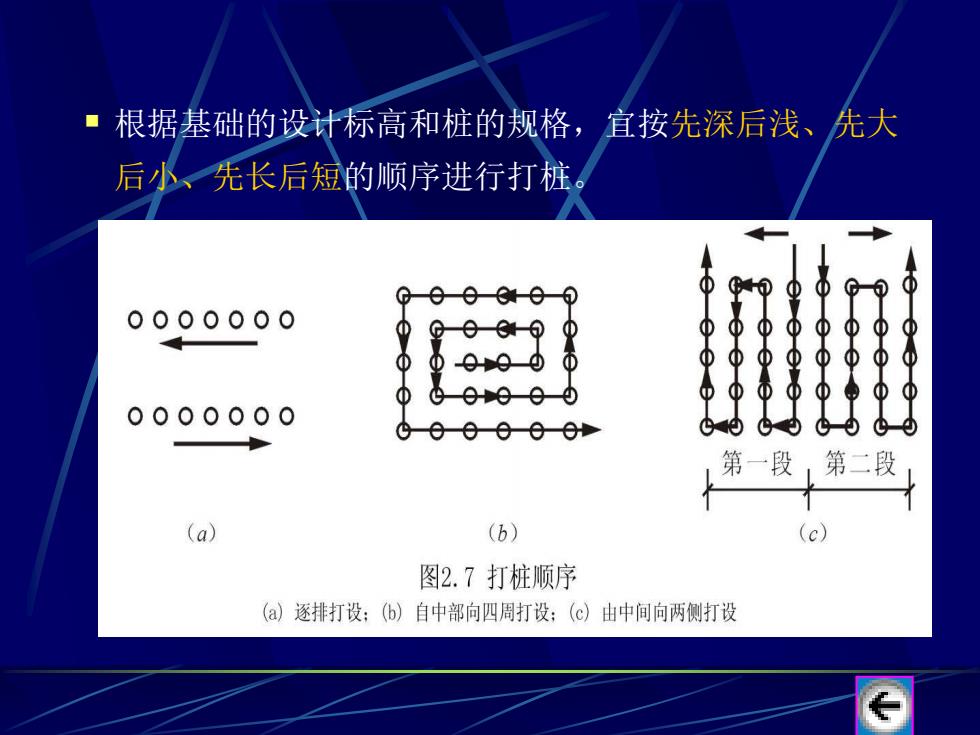

■根据基础的设计标高和桩的规格，宜按先深后浅、先大 后小、先长后短的顺序进行打桩 G00800 0000000 0g68日 80000 0000000 G06660P 第一段，第二段 (a) (b) (c) 图2.7打桩顺序 (a)逐排打设：(b)自中部向四周打设：(c)由中间向两侧打设
30 ▪ 根据基础的设计标高和桩的规格，宜按先深后浅、先大 后小、先长后短的顺序进行打桩
