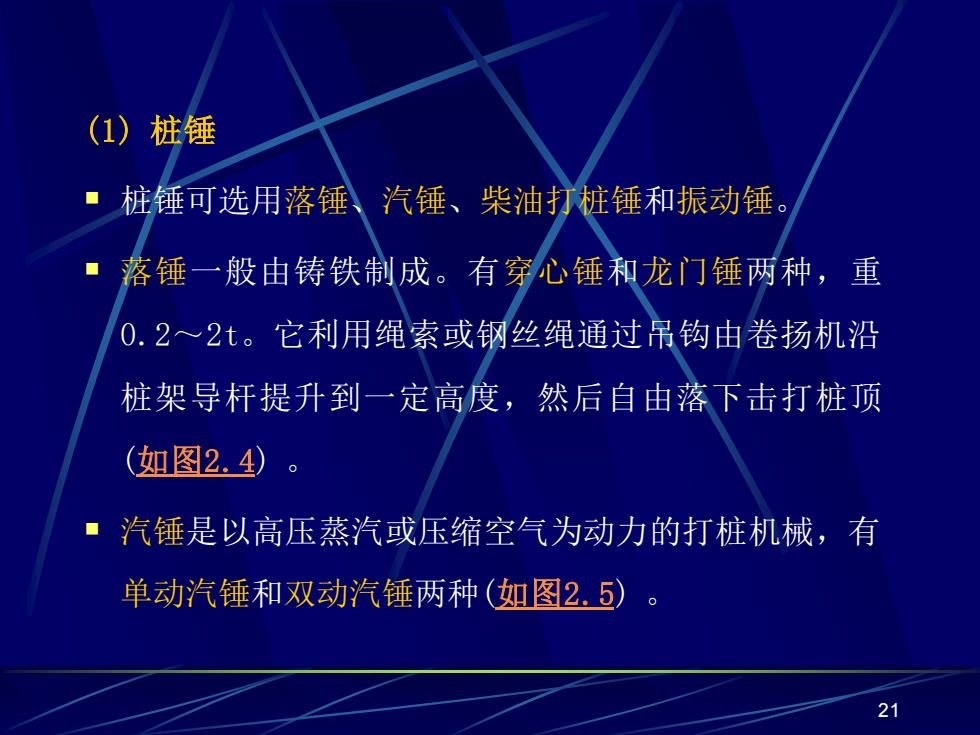

(1)桩锤 桩锤可选用落锤，汽锤、柴油打桩锤和振动锤。 落锤一般由铸铁制成。有穿心锤和龙门锤两种，重 0.2~2t。它利用绳索或钢丝绳通过吊钩由卷扬机沿 桩架导杆提升到一定高度，然后自由落下击打桩顶 (如图2.4) ■汽锤是以高压蒸汽或压缩空气为动力的打桩机械，有 单动汽锤和双动汽锤两种（如图2.5） 21
21 (1) 桩锤 ▪ 桩锤可选用落锤、汽锤、柴油打桩锤和振动锤。 ▪ 落锤一般由铸铁制成。有穿心锤和龙门锤两种，重 0.2～2t。它利用绳索或钢丝绳通过吊钩由卷扬机沿 桩架导杆提升到一定高度，然后自由落下击打桩顶 (如图2.4) 。 ▪ 汽锤是以高压蒸汽或压缩空气为动力的打桩机械，有 单动汽锤和双动汽锤两种(如图2.5)

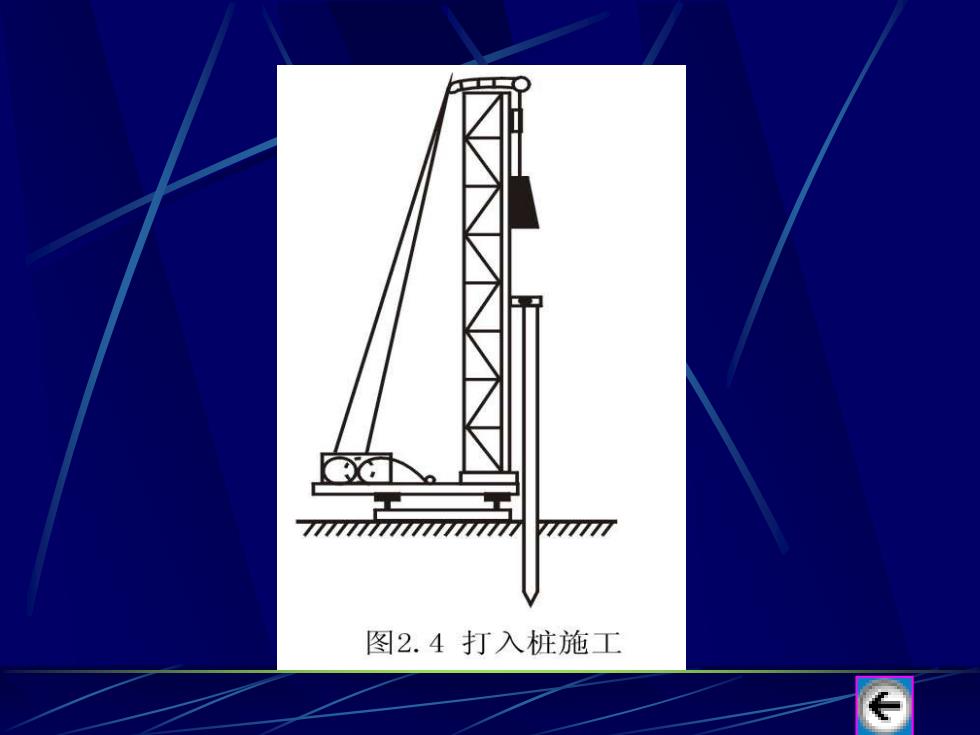

77 77 图2.4打入桩施工
22

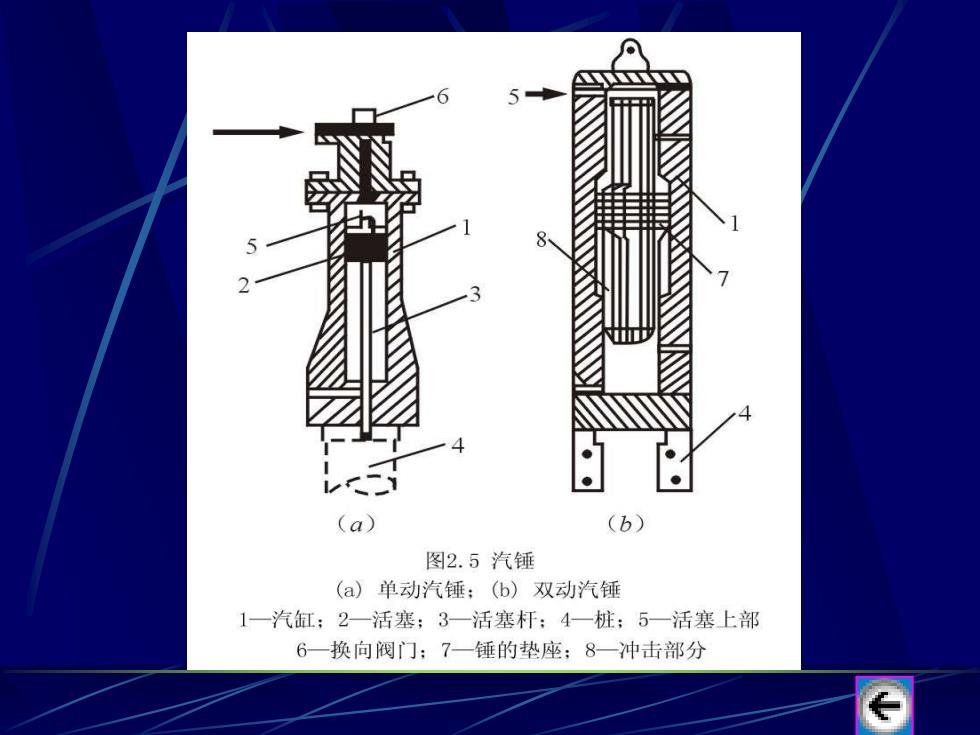

(a) (b) 图2.5汽锤 (a)单动汽锤：(b)双动汽锤 1一汽缸：2一活塞：3一活塞杆：4一桩：5一活塞上部 6一换向阀门：7一锤的垫座：8一冲击部分 €
23

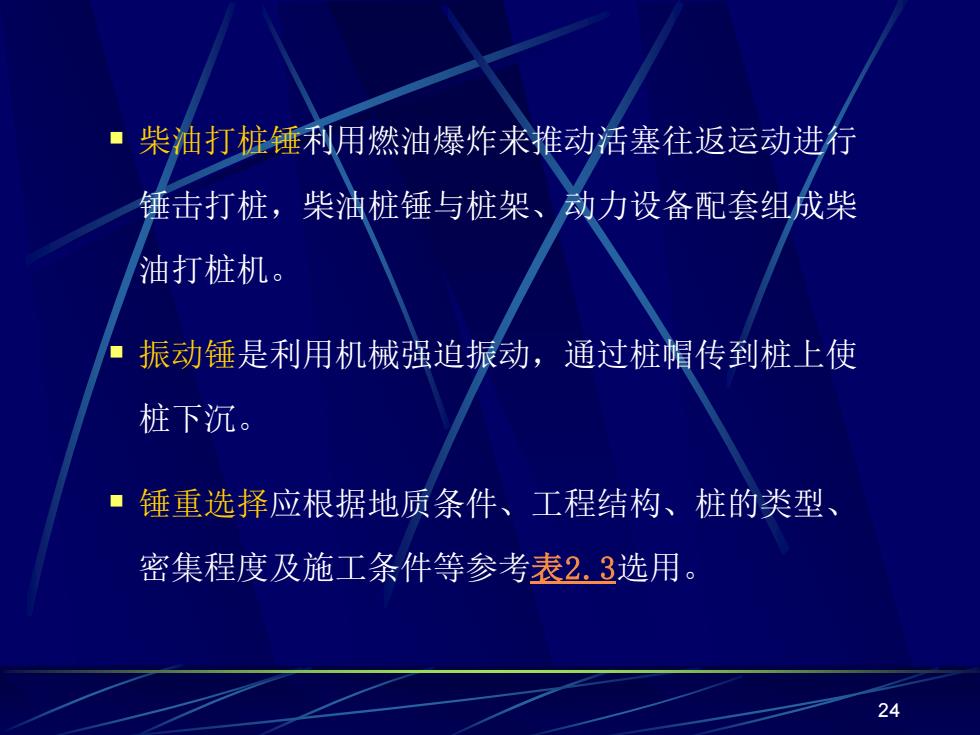

■柴油打桩锤利用燃油爆炸来推动活塞往返运动进行 锤击打桩，柴油桩锤与桩架、动力设备配套组成柴 油打桩机。 ■振动锤是利用机械强迫振动，通过桩帽传到桩上使 桩下沉。 ■锤重选择应根据地质条件、工程结构、桩的类型、 密集程度及施工条件等参考表2.3选用。 24
24 ▪ 柴油打桩锤利用燃油爆炸来推动活塞往返运动进行 锤击打桩，柴油桩锤与桩架、动力设备配套组成柴 油打桩机。 ▪ 振动锤是利用机械强迫振动，通过桩帽传到桩上使 桩下沉。 ▪ 锤重选择应根据地质条件、工程结构、桩的类型、 密集程度及施工条件等参考表2.3选用

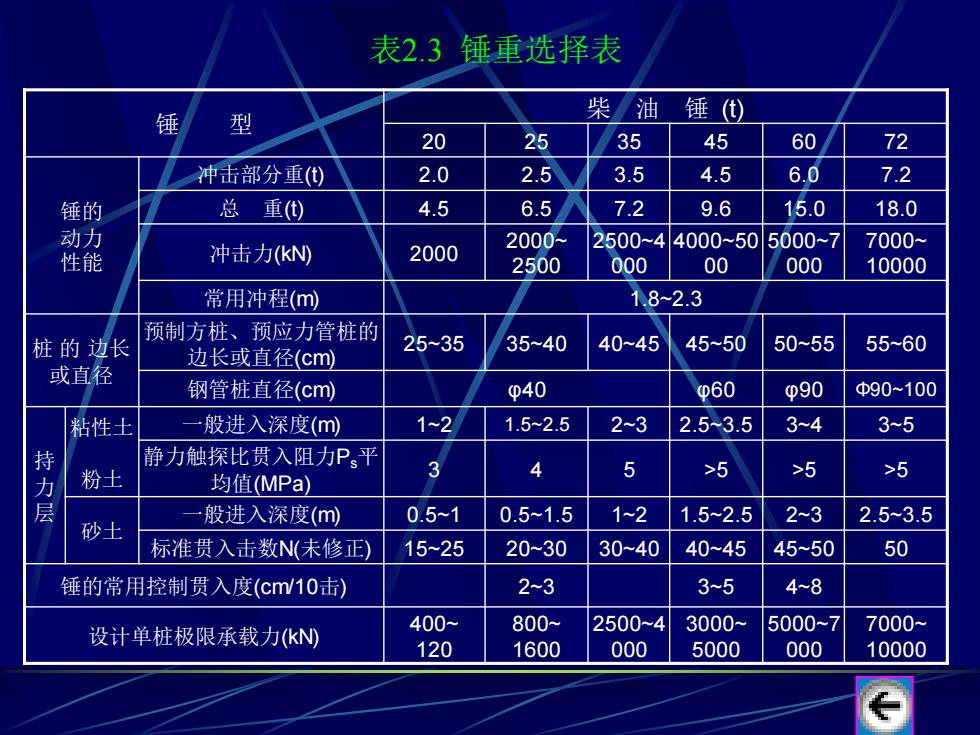

表2.3锤重选择表 锤 型 柴油锤① 20 25 35 45 60 72 冲击部分重() 2.0 2.5 3.5 4.5 6.0 7.2 锤的 总 重() 4.5 6.5 7.2 9.6 15.0 18.0 动力 冲击力(kN 2000 2000 2500~4 4000~505000~7 7000 性能 2500 000 00 000 10000 常用冲程(m) 182.3 预制方桩、预应力管桩的 桩的边长 25-35 35~40 40~45 45~50 50~55 55-60 边长或直径(cm) 或直径 钢管桩直径(cm) φ40 φ60 p90 Φ90~100 粘性士 般进入深度(m) 1-2 1.52.5 2-3 2.53.5 3~4 3-5 持 静力触探比贯入阻力P。平 粉土 3 4 5 >5 >5 >5 力 均值(MPa) 层 般进入深度(m 0.5-1 0.5-1.5 12 1.52.5 23 2.5-3.5 砂土 标准贯入击数N(未修正) 15~25 20-30 30~40 40~45 45-50 50 锤的常用控制贯入度(cm/10击) 2~3 3~5 4~8 400~ 800 2500~4 3000~ 5000~7 7000- 设计单桩极限承载力(kN 120 1600 000 5000 000 10000
25 表2.3 锤重选择表 锤 型 柴 油 锤 (t) 20 25 35 45 60 72 锤的 动力 性能 冲击部分重(t) 2.0 2.5 3.5 4.5 6.0 7.2 总 重(t) 4.5 6.5 7.2 9.6 15.0 18.0 冲击力(kN) 2000 2000~ 2500 2500~4 000 4000~50 00 5000~7 000 7000~ 10000 常用冲程(m) 1.8~2.3 桩 的 边长 或直径 预制方桩、预应力管桩的 边长或直径(cm) 25~35 35~40 40~45 45~50 50~55 55~60 钢管桩直径(cm) φ40 φ60 φ90 Φ90~100 持 力 层 粘性土 粉土 一般进入深度(m) 1~2 1.5~2.5 2~3 2.5~3.5 3~4 3~5 静力触探比贯入阻力Ps平 均值(MPa) 3 4 5 >5 >5 >5 砂土 一般进入深度(m) 0.5~1 0.5~1.5 1~2 1.5~2.5 2~3 2.5~3.5 标准贯入击数N(未修正) 15~25 20~30 30~40 40~45 45~50 50 锤的常用控制贯入度(cm/10击) 2~3 3~5 4~8 设计单桩极限承载力(kN) 400~ 120 800~ 1600 2500~4 000 3000~ 5000 5000~7 000 7000~ 10000
