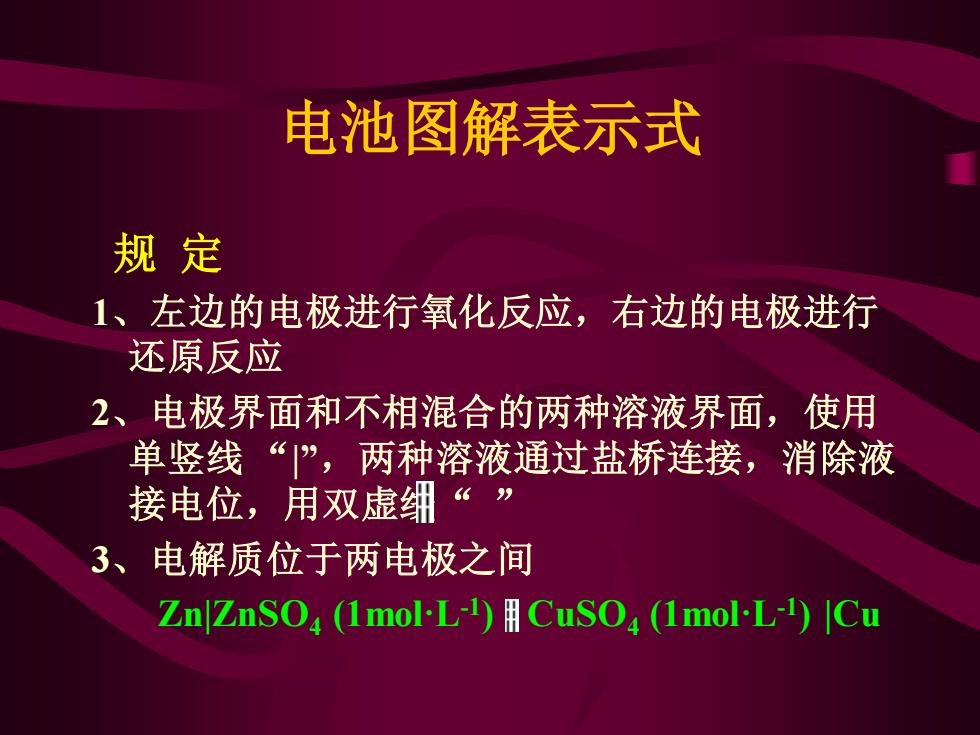

电池图解表示式 规定 1、左边的电极进行氧化反应，右边的电极进行 还原反应 2、电极界面和不相混合的两种溶液界面，使用 单竖线“”，两种溶液通过盐桥连接，消除液 接电位，用双虚细“” 3、电解质位于两电极之间 Zn|ZnSO (1mol-L-1)CuSO (1mol-L-1)Cu
电池图解表示式 规 定 1、左边的电极进行氧化反应，右边的电极进行 还原反应 2、电极界面和不相混合的两种溶液界面，使用 单竖线 “|”，两种溶液通过盐桥连接，消除液 接电位，用双虚线“ ” 3、电解质位于两电极之间 Zn|ZnSO4 (1mol·L-1 ) CuSO4 (1mol·L-1 ) |Cu

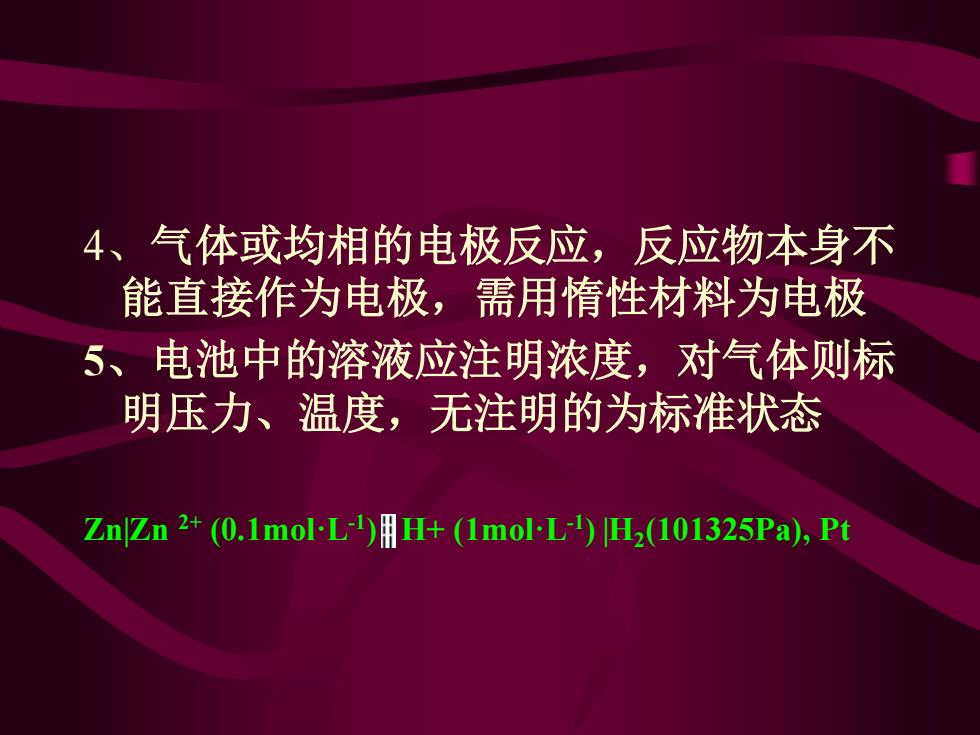

4、气体或均相的电极反应，反应物本身不 能直接作为电极，需用惰性材料为电极 5、电池中的溶液应注明浓度，对气体则标 明压力、温度，无注明的为标准状态 ZnZn 2+(0.1mol-L)H+(1mol-L)H2(101325Pa),Pt
4、气体或均相的电极反应，反应物本身不 能直接作为电极，需用惰性材料为电极 5、电池中的溶液应注明浓度，对气体则标 明压力、温度，无注明的为标准状态 Zn|Zn 2+ (0.1mol·L-1 ) H+ (1mol·L-1 ) |H2 (101325Pa), Pt
