车站计算机联锁故障分析学习指导 铁道学院铁道信号专业 张奋书 通信信号教研室 二00六年六月
铁道学院铁道信号专业 张奋书 通信信号教研室 二00六年六月
TYUL-川计算机联锁系统 ·一、常见故障案例分析 根据故障发生部位可分为微机部分故障和继电部分故障。继电部分的故障主要是断线、混线、 继电器损坏、熔丝断丝等。微机部分和与其相关的接口故障主要有： 1、上位机不能启动 可能故障部位：上位机断电：键盘锁定；上位机主板故障：机箱中某网卡或显示卡故障等。 2、21英寸显示器黑屏、缺色 发生黑屏的原因有：显示器掉电：上位机掉电；显示卡故障：视频线插头脱落：控制台切换板 故障：显示器故障等。 发生缺色的可能故障部位：视频线插头松动：视频线插头中端子断线勤视频线断线（查看视频 线插头端子配线分配表)；若控制台有显示切换板，切换板故障也可导致缺色，该故障可以通过跳 过切换板直接短连视频线和显示器的显示线而观察显示屏的显示来判断：显示卡故障：显示器故障 等
TYJL-Ⅱ计算机联锁系统 • 一、常见故障案例分析 • 根据故障发生部位可分为微机部分故障和继电部分故障。继电部分的故障主要是断线、混线、 继电器损坏、熔丝断丝等。微机部分和与其相关的接口故障主要有： • １、上位机不能启动 • 可能故障部位：上位机断电 ；键盘锁定；上位机主板故障；机箱中某网卡或显示卡故障等。 • ２、２１英寸显示器黑屏、缺色 • 发生黑屏的原因有：显示器掉电；上位机掉电；显示卡故障；视频线插头脱落；控制台切换板 故障；显示器故障等。 • 发生缺色的可能故障部位：视频线插头松动；视频线插头中端子断线勤视频线断线（查看视频 线插头端子配线分配表）；若控制台有显示切换板，切换板故障也可导致缺色，该故障可以通过跳 过切换板直接短连视频线和显示器的显示线而观察显示屏的显示来判断；显示卡故障；显示器故障 等
3、运行灯停止运行 可能故障部位：CPU板故障；5V电源故障；1604I/0板故障。 。 联锁机和执表机上设有运行灯，运行灯可直观地表示机器是否在运转状态。 当运行灯停止运行时，表明程序走飞了，即通常所讲的“死机”。冷备站以 及热备站备机未在同步状态时，工作机的运行灯停止运行，控制台有“联锁 机通信中断”的文字报警（执表机程序走飞只影响执表机与联锁机的通信， 即只影响执表机控制的输入输出部分)，发生此 ·情况应尽快记录各种指示灯此时的指示状态，然后对机器重新开启。造成这 种情况的主要原因有：电源电压不稳，通信有强的干扰，机器第二层的板子 有故障等。由前两种原因造成的死机，在故障原因消失后可复位恢复正常： 由于板子故障造成的死机可对其逐个更换；若STD层的所有指示灯点亮，则为 1604I/0板故障
• ３、运行灯停止运行 • 可能故障部位：CPU板故障；５V电源故障；１604I/O板故障。 • • 联锁机和执表机上设有运行灯，运行灯可直观地表示机器是否在运转状态。 当运行灯停止运行时，表明程序走飞了，即通常所讲的“死机”。冷备站以 及热备站备机未在同步状态时，工作机的运行灯停止运行，控制台有“联锁 机通信中断”的文字报警（执表机程序走飞只影响执表机与联锁机的通信， 即只影响执表机控制的输入输出部分），发生此 • 情况应尽快记录各种指示灯此时的指示状态，然后对机器重新开启。造成这 种情况的主要原因有：电源电压不稳，通信有强的干扰，机器第二层的板子 有故障等。由前两种原因造成的死机，在故障原因消失后可复位恢复正常； 由于板子故障造成的死机可对其逐个更换；若STD层的所有指示灯点亮，则为 1604I/O板故障。 •
工作机运行灯停止运行时，机器会自动倒机变为备用机，原备用机会升 为工作机，在控制台屏幕上只会看到故障倒机的报警 ·信中断”的文字报警（执表机程序走飞只影响执表机与联锁机的通信，即只 影响执表机控制的输入输出部分)，发生此情况应尽快记录各种指示灯此时 的指示状态，然后对机器重新开启。造成这种情况的主要原因有：电源电压 不稳，通信有强的干扰，机器第二层的板子有故障等。由前两种原因造成的 死机，在故障原因消失后可复位恢复正常：由于板子故障造成的死机可对其 逐个更换；若STD层的所有指示灯点亮，则为1604I/0板故障。 工作机运行灯停止运行时，机器会自动倒机变为备用机，原备用机会升 为工作机，在控制台屏幕上只会看到故障倒机的报警 ·4、采集电路故障 信息，而不会有“联锁机通信中断”的提示。自动倒机后，显示器上备机同步的 指示也会自动消失。 ·可能的故障部位：采集板故障；1604红/0板故障；采集回路断线：继电器故障
• 工作机运行灯停止运行时，机器会自动倒机变为备用机，原备用机会升 为工作机，在控制台屏幕上只会看到故障倒机的报警 • 信中断”的文字报警（执表机程序走飞只影响执表机与联锁机的通信，即只 影响执表机控制的输入输出部分），发生此情况应尽快记录各种指示灯此时 的指示状态，然后对机器重新开启。造成这种情况的主要原因有：电源电压 不稳，通信有强的干扰，机器第二层的板子有故障等。由前两种原因造成的 死机，在故障原因消失后可复位恢复正常；由于板子故障造成的死机可对其 逐个更换；若STD层的所有指示灯点亮，则为1604I/O板故障。 • 工作机运行灯停止运行时，机器会自动倒机变为备用机，原备用机会升 为工作机，在控制台屏幕上只会看到故障倒机的报警 • 4、采集电路故障 • 信息，而不会有“联锁机通信中断”的提示。自动倒机后，显示器上备机同步的 指示也会自动消失。 • 可能的故障部位：采集板故障；1604I/O板故障；采集回路断线；继电器故障

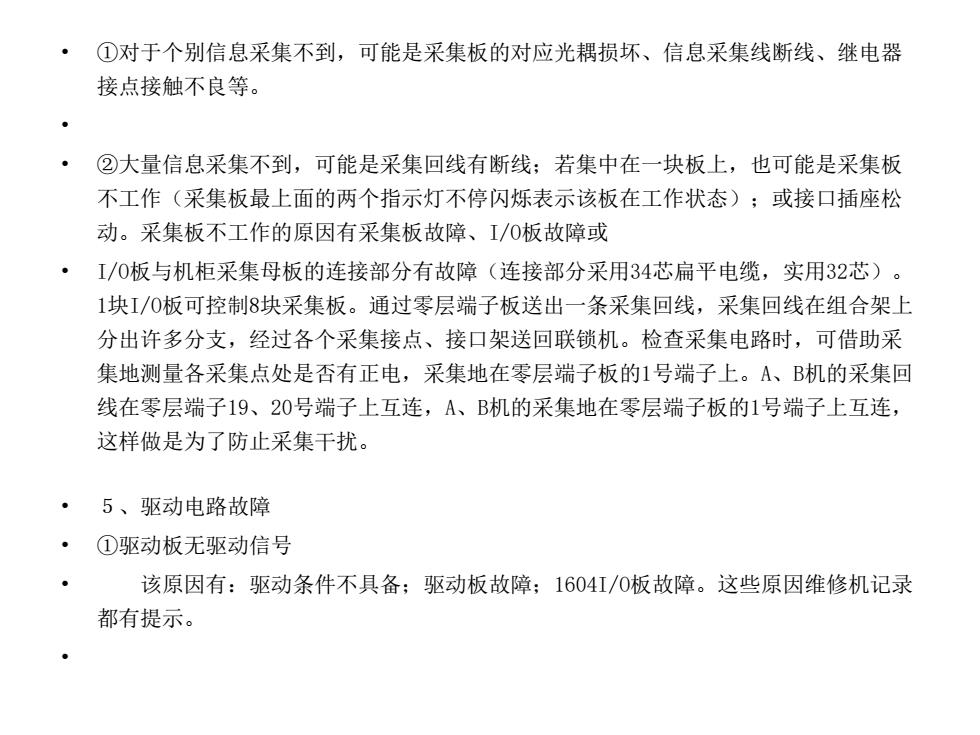

·①对于个别信息采集不到，可能是采集板的对应光耦损坏、信息采集线断线、继电器 接点接触不良等。 ②大量信息采集不到，可能是采集回线有断线：若集中在一块板上，也可能是采集板 不工作（采集板最上面的两个指示灯不停闪烁表示该板在工作状态）；或接口插座松 动。采集板不工作的原因有采集板故障、I/0板故障或 ·I/0板与机柜采集母板的连接部分有故障（连接部分采用34芯扁平电缆，实用32芯）。 1块I/0板可控制8块采集板。通过零层端子板送出一条采集回线，采集回线在组合架上 分出许多分支，经过各个采集接点、接口架送回联锁机。检查采集电路时，可借助采 集地测量各采集点处是否有正电，采集地在零层端子板的1号端子上。A、B机的采集回 线在零层端子19、20号端子上互连，A、B机的采集地在零层端子板的1号端子上互连， 这样做是为了防止采集干扰。 ·5、驱动电路故障 ①驱动板无驱动信号 该原因有：驱动条件不具备；驱动板故障；1604I/0板故障。这些原因维修机记录 都有提示
• ①对于个别信息采集不到，可能是采集板的对应光耦损坏、信息采集线断线、继电器 接点接触不良等。 • • ②大量信息采集不到，可能是采集回线有断线；若集中在一块板上，也可能是采集板 不工作（采集板最上面的两个指示灯不停闪烁表示该板在工作状态）；或接口插座松 动。采集板不工作的原因有采集板故障、I/O板故障或 • I/O板与机柜采集母板的连接部分有故障（连接部分采用34芯扁平电缆，实用32芯）。 1块I/O板可控制8块采集板。通过零层端子板送出一条采集回线，采集回线在组合架上 分出许多分支，经过各个采集接点、接口架送回联锁机。检查采集电路时，可借助采 集地测量各采集点处是否有正电，采集地在零层端子板的1号端子上。A、B机的采集回 线在零层端子19、20号端子上互连，A、B机的采集地在零层端子板的1号端子上互连， 这样做是为了防止采集干扰。 • ５、驱动电路故障 • ①驱动板无驱动信号 • 该原因有：驱动条件不具备；驱动板故障；1604I/O板故障。这些原因维修机记录 都有提示。 •
