第二节 S7-200型PLC的硬件组成 一、S7-200型PLC系统构成 S7-200型PLC采用整体式结构，即有单 机运行，又有可扩展接口及扩展特殊功能模 块。 系统构成可分为：基本单元、扩展单元、 特殊功能模块和相关设备等。 其系统组成如下图所示 2025/1/4 新疆大学电气工程学院 6
2025/1/4 新疆大学电气工程学院 6 第二节 S7-200型PLC的硬件组成 一、S7-200型PLC系统构成 S7-200型PLC采用整体式结构，即有单 机运行，又有可扩展接口及扩展特殊功能模 块。 系统构成可分为：基本单元、扩展单元、 特殊功能模块和相关设备等。 其系统组成如下图所示

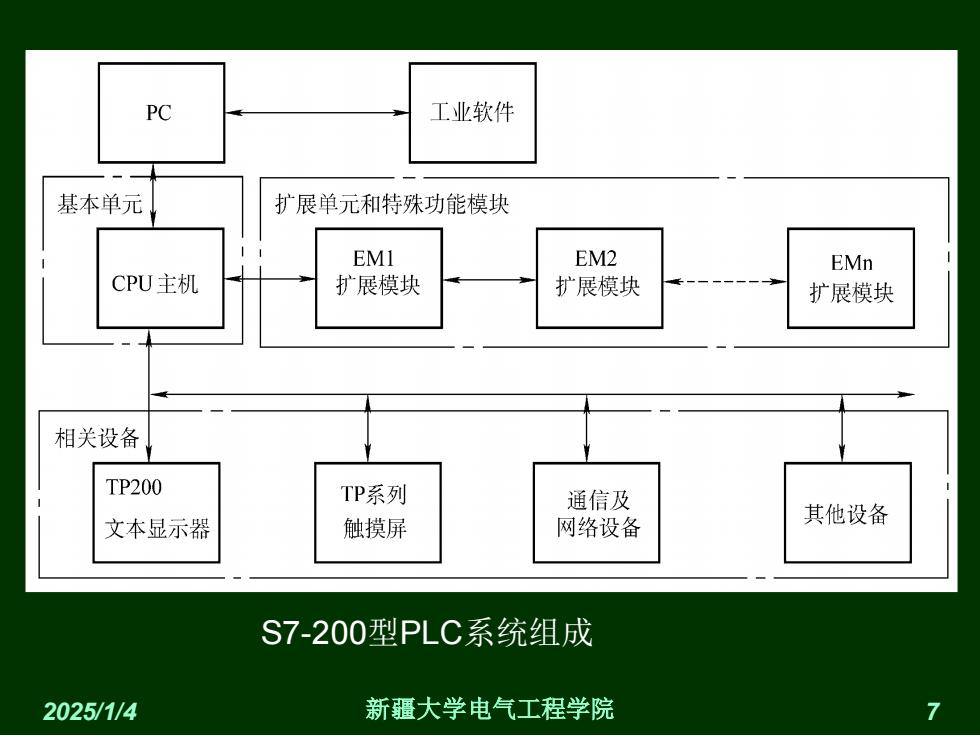

PC 工业软件 基本单元 扩展单元和特殊功能模块 EMI EM2 EMn CPU主机 扩展模块 扩展模块 扩展模块 相关设备 TP200 TP系列 通信及 文本显示器 触摸屏 网络设备 其他设备 S7-200型PLC系统组成 2025/1/4 新疆大学电气工程学院 7
2025/1/4 新疆大学电气工程学院 7 S7 -200 型PLC系统组成
1.基本单元 称CPU模块，又称主机或本机。 包括CPU(中央处理器)、程序/数据存 储器、基本输入/输出端子、电源等。本身 是一个完整的控制系统。 S7-200型PLC外形结构如图所示。 CPU221、CPU222、CPU224、CPU 224XP和CPU226模块 2025/1/4 新疆大学电气工程学院 P
2025/1/4 新疆大学电气工程学院 8 1．基本单元 称CPU模块，又称主机或本机。 包括CPU（中央处理器）、程序/数据存 储器、基本输入/输出端子、电源等。本身 是一个完整的控制系统。 S7-200型PLC外形结构如图所示。 CPU 221、CPU 222、CPU 224、CPU 224XP和CPU 226模块

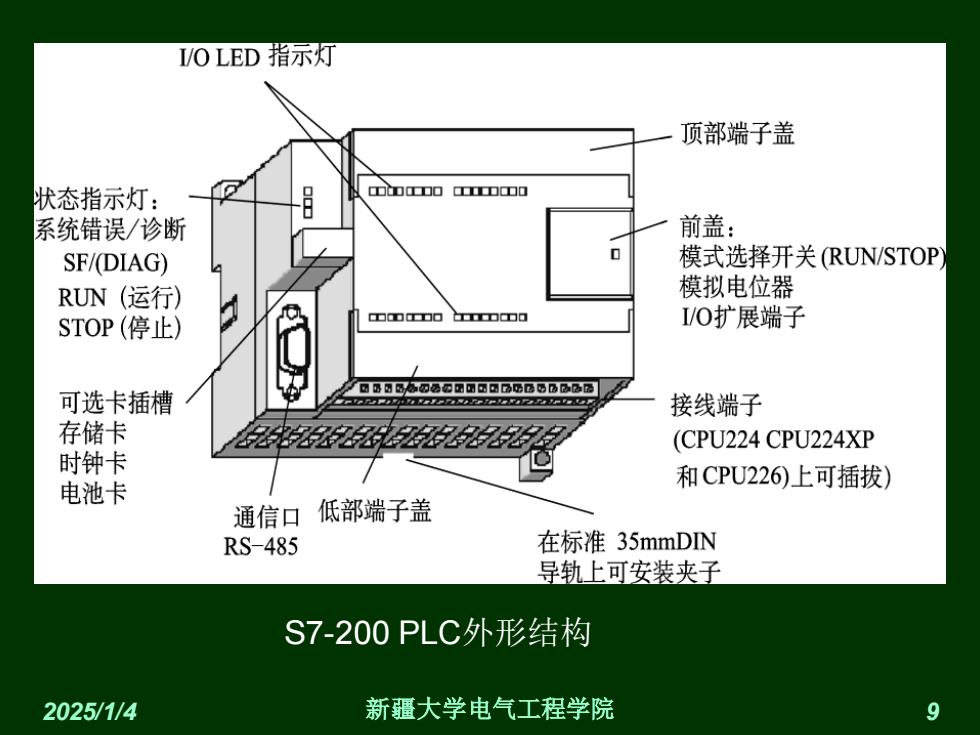

I/O LED指示灯 顶部端子盖 状态指示灯： cotoano croo 系统错误/诊断 前盖： SF/(DIAG) 模式选择开关(RUN/STOP) RUN(运行) 模拟电位器 STOP(停止) cootpo torocoo I/O扩展端子 FdB■)②@团四aaDD●DD 可选卡插槽 接线端子 存储卡 2222252 (CPU224 CPU224XP 时钟卡 电池卡 和CPU226)上可插拔) 通信口低部端子盖 RS-485 在标准35mmDN 导轨上可安装夹子 S7-200PLC外形结构 2025/1/4 新疆大学电气工程学院 9
2025/1/4 新疆大学电气工程学院 9 S7 -200 PLC外形结构

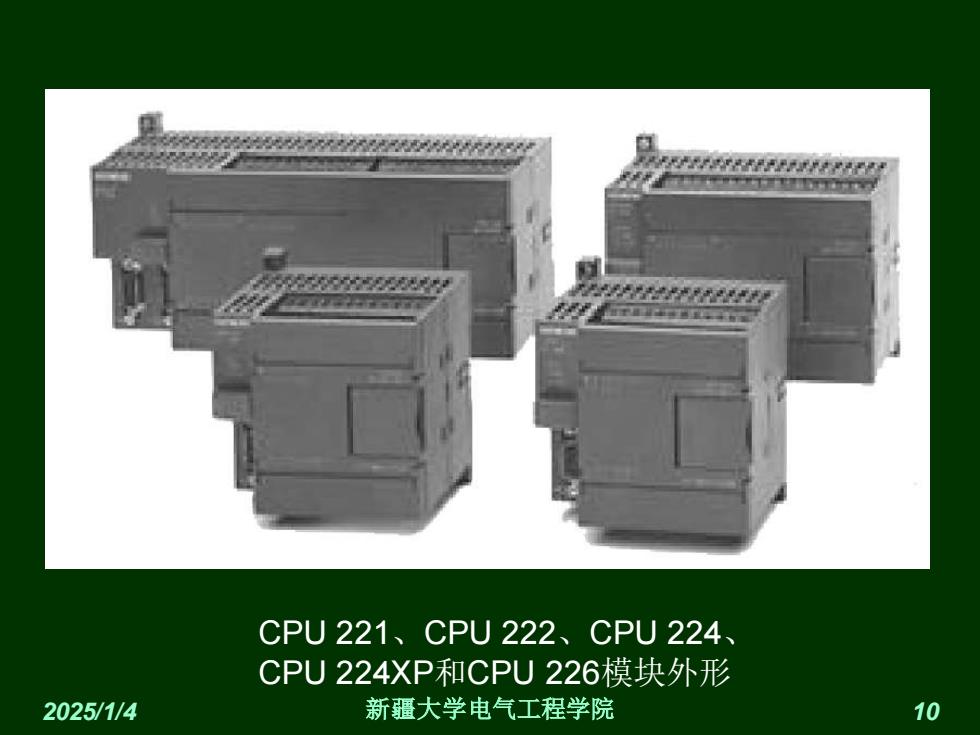

FAFRFEFF2FFP4F8 CPU221、CPU222、CPU224、 CPU224XP和CPU226模块外形 2025/1/4 新疆大学电气工程学院 10
2025/1/4 新疆大学电气工程学院 10 CPU 221 、CPU 222 、CPU 224 、 CPU 224XP 和CPU 226模块外形
