部分。这三部分的尺寸及形状，主要与拦污栅断面、闸门尺寸和 引水道断面有关。进水口的轮廓就是使这三个断面能平顺的连接 起来。在保证引进发电所需流量的前提下，尽可能使水流平顺的 进入引水道，使水头损失小、避免因水流脱壁而产生负压，降低 工程造价和设备费用。 (1)进口段（喇叭口） 作用是连接拦污栅与闸门段。隧洞进口段为平底，两侧收缩 曲线为四分之圆弧或双曲线，上唇收缩曲线一般为四分之一椭圆 进口段的长度没有一定标准，在满足工程结构布置与水流顺畅的 条件下，尽可能紧凑 +1 式中的a=(1.0~1.5)D(D为引水道直径)：b=(1/3~ 1/2)D,一般情况下，a/b=3一4。当引水流量及流速不大时， 顶板曲线也可用圆弧曲线。圆弧半径R≥D/2。对重要工程应根 据模型试验确定进口曲线。坝式进水口常作成矩形喇叭口形状， 顶板常作成斜面以便于施工，两侧边墙的轮廓可用椭圆或圆弧等 曲线。 进口流速不宜太大，一般控制在1.5m/s左右。 (2)闸门段闸门段是进口段和渐变段的连接段，闸门及启 闭设备在此段布置。闸门段一般为矩形，事故闸门净过水面积为 (1.1~1.25)洞面积，检修闸门孔口与此相等或稍大。门宽B等于洞 径D,门高略大于洞径D。 (3)渐变段 渐变段是矩形闸门段到圆形隧洞的过渡段。 通常采用圆角过渡，圆角半径，可按直线规律变为隧洞半径 R:渐变段的长度一般为隧洞直径的1.5~2.0倍：侧面收缩角为 68为宜，一般不超过10。 6
00 1-1 2-2 3- (三)潜没式进水口的主要设备 潜没式进水口的主要设备有拦污设备、闸门及启闭设备、通 气孔及充水阀等 l.拦污设备(trash rack或trash screen) (1)拦污设备的作用 拦污设备的功用：防止有害污物和漂浮物进入进水口，并不 使污物堵塞进水口，影响过水能力，以保证闸门和机组的正 常运行。 (2)拦污栅的布置及支承结构 7

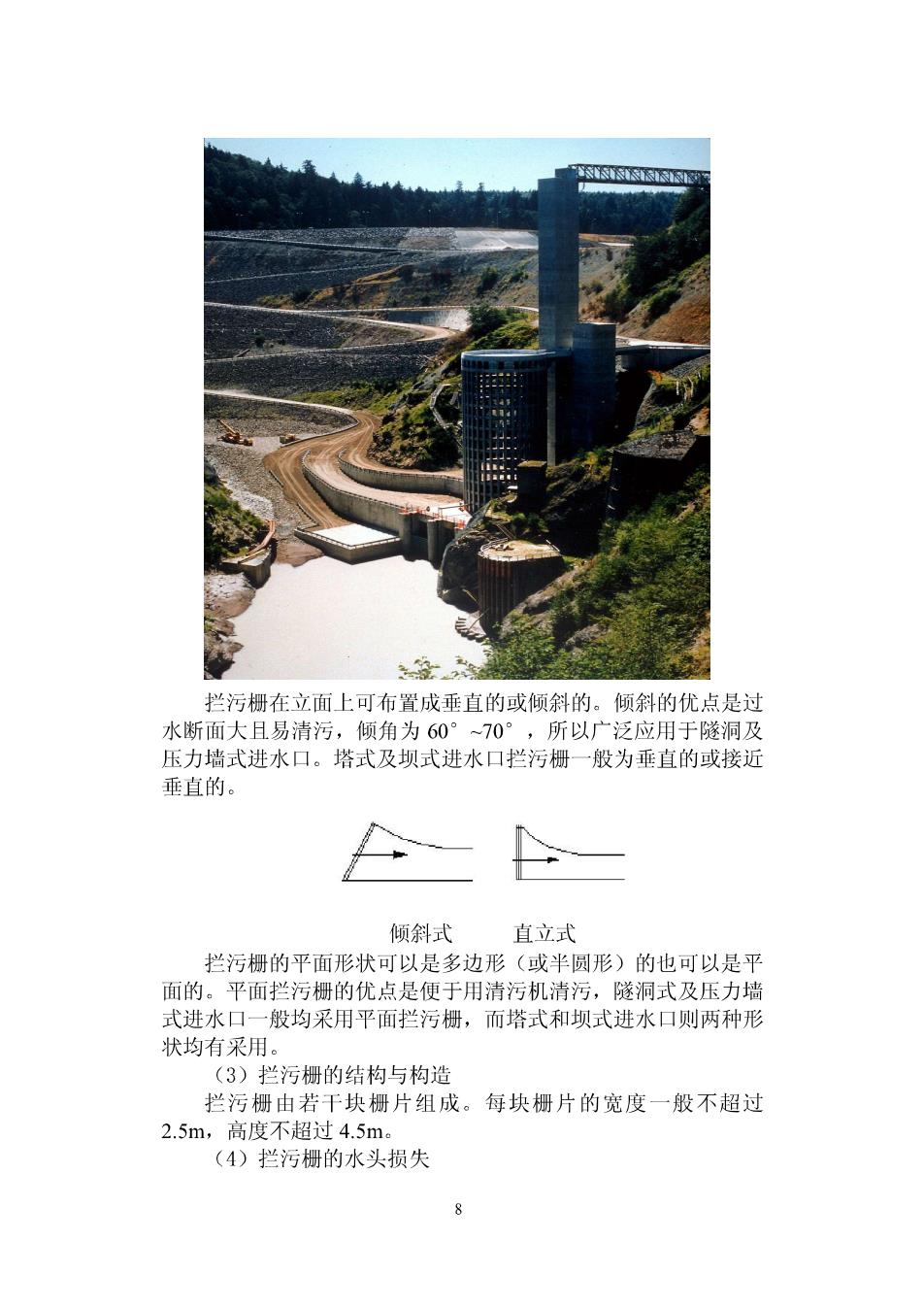

拦污栅在立面上可布置成垂直的或倾斜的。倾斜的优点是过 水断面大且易清污，倾角为60°~70°，所以广泛应用于隧洞及 压力墙式进水口。塔式及坝式进水口拦污栅一般为垂直的或接近 垂直的。 倾斜式直立式 拦污栅的平面形状可以是多边形（或半圆形）的也可以是平 面的。平面拦污栅的优点是便于用清污机清污，隧洞式及压力墙 式进水口一般均采用平面拦污栅，而塔式和坝式进水口则两种形 状均有采用。 (3)拦污栅的结构与构造 拦污栅由若干块栅片组成。每块栅片的宽度一般不超过 2.5m,高度不超过4.5m。 (4)拦污栅的水头损失 8
水流经过拦污栅的损失与过栅流速及栅条形状有关。一般要 求过栅流速不大于1.0m/s (5)拦污栅的清污及防冻 拦污栅被污物堵塞时水头损失将加大，可通过观察栅前栅后 的水位差来判明被堵塞的程度。拦污栅堵塞时要及时清污，以免 造成额外的水头损失。堵塞不多时清污方便；清污方式有人工清 污和机械清污两种。 在污物较多的河流上，若清污很困难时，可将拦污栅吊出来 清污。为使清污时水电站不停机，则可设前后两道拦污栅，一道 吊出清污时，另一道可以拦污。 在严寒地区要防止拦污栅封冻。如冬季仍能保证全部栅条完 全埋在水下，则水面形成冰盖后，下层水温高于0℃，栅面不会 结冰。如栅条露出水面，则要设法防止栅条结冰。一种办法是在 栅面上通过50V以下的电压，形成回路使栅条发热；另 种方法 是将压缩空气用管道通到拦污栅上游面的底部，从均匀布置的喷 嘴中喷出，形成自下而上的夹气水流，将下层温水带至栅面，并 增加水流的紊动，以防止栅面结冰。这时要减少电站的引用流量 以免吸入大量气泡。在特别寒冷地区，有时要将进水口（包括 污栅)全部建在室内，以便保温。 2.闸门及启闭设备 为控制水流，进水口必须设置闸门。闸门可分为事故闸门（工 作闸门)及检修闸门。 (1)T作闸门（事妆闸门）(emergency gate) 作用：紧急情况下切断水流，以防事故扩大。 运用要求：动水中快速(1~2min)关闭，静水中开启 布置方式：一般为平板门。一口、一门、一机（固定式卷扬起 闭机)，以便随时操作。闸门操作应尽可能自动化，并能吊出检修， 可远程操作。 (2)检修闸门(bulkhead gate) 作用：设在工作闸门上游侧，检修事故闸门和及其门槽时用 以堵水 运用要求：静水中启闭。 布置方式：平板闸门，几个进水口共用一套检修闸门，启闭 可用移动式或临时启闭设备，平时检修闸门可存放在门库内。 引水道进行检修时，常关闭事故闸门，因为它操作方便，安 全可靠，漏水量小。 3.通气孔及充水阀 9
